JT-QTF-1575-MCX فیلتر باندپاس حفره ای سفارشی Waveguide کم ضایعات ورودی

فیلتر عبور باند حفره ای سفارشی,JT-QTF-1575-MCX فیلتر باندپاس حفره ای,فلتر کم ورودی فاضلاب

JT-QTF-1575-MCX Cavity Bandpass Filter

low insertion loss Cavity Bandpass Filter

با ما تماس بگیرید

درخواست نقل قول

JT-QTF-1575-MCX فیلتر باندپاس حفره ای سفارشی Waveguide کم ضایعات ورودی

جزئیات محصول

فرکانس مرکزی:

f0=1575.42 مگاهرتز

پهنای باند 1dB:

≥3 مگاهرتز

از دست دادن درج فرکانس مرکزی:

≤1.5dB

VSWR:

≤1.3@f0±1.5MHz

طرد شدن:

≥50dB@1545MHz ≥55dB@1645MHz

مقاومت:

50Ω

نوع رابط:

MCX-K

دمای کار:

-55 ℃ تا 85 ℃

ابعاد خارجی:

86 × 60 × 27 （mm）

وزن:

130 گرم

برجسته کردن:

فیلتر عبور باند حفره ای سفارشی,JT-QTF-1575-MCX فیلتر باندپاس حفره ای,فلتر کم ورودی فاضلاب

JT-QTF-1575-MCX Cavity Bandpass Filter

low insertion loss Cavity Bandpass Filter

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

شرایط پرداخت

L/C، D/A، D/P، T/T، Western Union، MoneyGram

محصولات مرتبط

2200~220 MHz فیلتر باندپاس کم ضایعات ورودی موج سفارشی JT-QTF-2230-MCX

بهترین قیمت رو بدست بیار

1575.42 مگاهرتز فیلتر باندپاس با ضایعات ورودی کم موج هدایت شده JT-QTF-1575-MCX-1

بهترین قیمت رو بدست بیار

JT-QTF-1575-MCX فیلتر باندپاس حفره ای سفارشی Waveguide کم ضایعات ورودی

بهترین قیمت رو بدست بیار

JT-QTF-1501-KFD فیلتر باندپاس سفارشی با مقاومت 50Ω و رابط N-KFD

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-29-88292913

حالا تماس بگیرید

توضیحات محصول

خلاصه

فیلتر حفره JT-QTF-1575-MCX یک فیلتر باندپاس است که برای انتخاب باند های فرکانس سیگنال، محدود کردن پهنای باند سیگنال ورودی، سرکوب سر و صدا و بهبود نسبت سیگنال به سر و صدا استفاده می شود.

به طور عمده در سیستم های ناوبری و ارتباطی Beidou نظامی استفاده می شود و همچنین می تواند در زیر سیستم های ناوبری و ارتباطی Beidou غیرنظامی استفاده شود.

ویژگی

اندازه کوچک، وزن سبک، سازگاری قوی با محیط زیست و قابلیت اطمینان بالا.

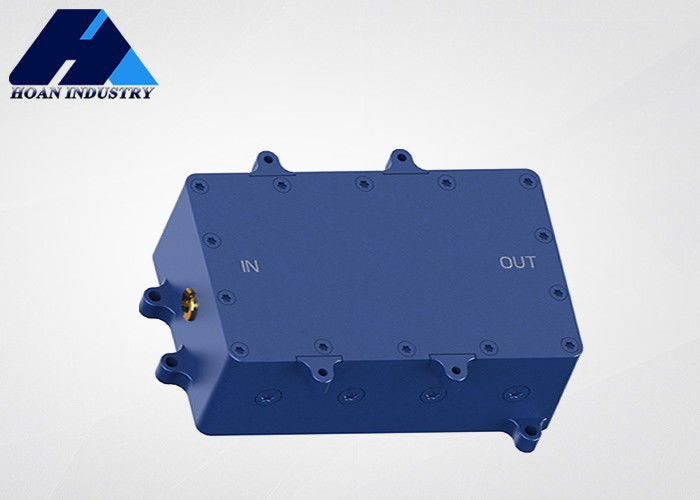

JT-QTF-1575-MCX فیلتر باندپاس حفره ای سفارشی Waveguide کم ضایعات ورودی 0

پارامتر اصلی

فرکانس مرکز

f0=1575.42MHz

پهنای باند 1dB

≥3MHz

از دست دادن ورودی فرکانس مرکزی

≤1.5dB

رد

VSWR

≤1.3@f0±1.5MHz

متوسط قدرت

مقاومت

50Ω

نوع رابط

MCX-K

دمای عملیاتی

-55°C 85°C

ابعاد خارجی

86 × 60 × 27 mm

وزن

130 گرم
