JT-QTF-1268-MCX فیلتر حفره ای سفارشی Waveguide کم ضایعات ورودی فیلتر باندپاس

فیلتر حفره موج هدایت شده سفارشی,فیلتر حفره ای با ضرر ورودی کم,فیلتر حفره ای JT-QTF-1268-MCX

Low Insertion Loss Cavity Filter

JT-QTF-1268-MCX Cavity Filter

با ما تماس بگیرید

درخواست نقل قول

JT-QTF-1268-MCX فیلتر حفره ای سفارشی Waveguide کم ضایعات ورودی فیلتر باندپاس

جزئیات محصول

فرکانس مرکزی:

f0=1268 مگاهرتز

پهنای باند 1dB:

≥20 مگاهرتز

از دست دادن درج فرکانس مرکزی:

≤0.95dB

VSWR:

≤1.3@f0±10MHz

مقاومت:

50Ω

نوع رابط:

MCX-K

دمای کار:

-55 ℃ تا 85 ℃

ابعاد خارجی:

81.6 × 52 × 20 （mm）

وزن:

112G

طرد شدن:

≥60dB@1.1GHz،≥65dB@1.38GHz، ≥30dB@f0±40MHz

توان متوسط:

برجسته کردن:

فیلتر حفره موج هدایت شده سفارشی,فیلتر حفره ای با ضرر ورودی کم,فیلتر حفره ای JT-QTF-1268-MCX

Low Insertion Loss Cavity Filter

JT-QTF-1268-MCX Cavity Filter

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

شرایط پرداخت

L/C، D/A، D/P، T/T، Western Union، MoneyGram

محصولات مرتبط

2200~220 MHz فیلتر باندپاس کم ضایعات ورودی موج سفارشی JT-QTF-2230-MCX

بهترین قیمت رو بدست بیار

1575.42 مگاهرتز فیلتر باندپاس با ضایعات ورودی کم موج هدایت شده JT-QTF-1575-MCX-1

بهترین قیمت رو بدست بیار

JT-QTF-1575-MCX فیلتر باندپاس حفره ای سفارشی Waveguide کم ضایعات ورودی

بهترین قیمت رو بدست بیار

JT-QTF-1501-KFD فیلتر باندپاس سفارشی با مقاومت 50Ω و رابط N-KFD

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-29-88292913

حالا تماس بگیرید

توضیحات محصول

خلاصه

فیلتر حفره JT-QTF-1268-MCX یک فیلتر باندپاس است که برای انتخاب باند های فرکانس سیگنال، محدود کردن پهنای باند سیگنال ورودی، سرکوب سر و صدا و بهبود نسبت سیگنال به سر و صدا استفاده می شود.

به طور عمده در سیستم های ناوبری و ارتباطی Beidou نظامی استفاده می شود و همچنین می تواند در زیر سیستم های ناوبری و ارتباطی Beidou غیرنظامی استفاده شود.

ویژگی

اندازه کوچک، وزن سبک، سازگاری قوی با محیط زیست و قابلیت اطمینان بالا.

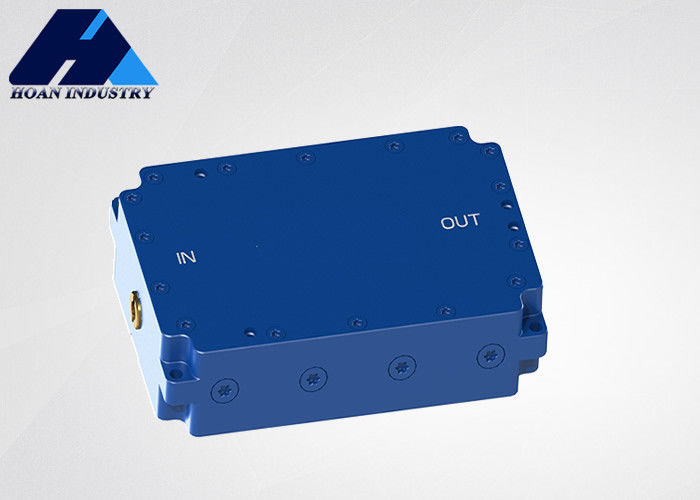

JT-QTF-1268-MCX فیلتر حفره ای سفارشی Waveguide کم ضایعات ورودی فیلتر باندپاس 0

پارامتر اصلی

فرکانس مرکز	f0=1268MHz
پهنای باند 1dB	≥20MHz
از دست دادن ورودی فرکانس مرکزی	≤0.95dB
رد	≥60dB@1.1GHz، ≥65dB@1.38GHz، ≥30dB@f0±40MHz
VSWR	≤1.3@f0±10MHz
متوسط قدرت	1W
مقاومت	50Ω
نوع رابط	MCX-K
دما	-55°C 85°C
ابعاد خارجی	81.6×52×20 ((ملی متر)
وزن	112 گرم
