خلاصه

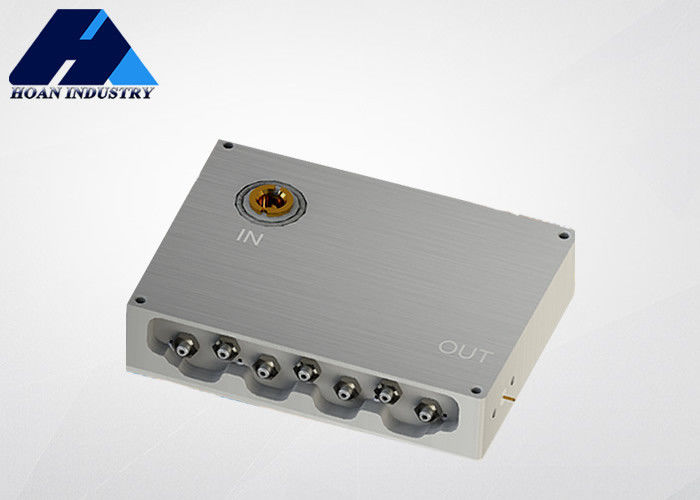

فیلتر حفره JT-QTF-1268-MCX-1 یک فیلتر باندپاس است که برای انتخاب باند های فرکانس سیگنال، محدود کردن پهنای باند سیگنال ورودی، سرکوب سر و صدا و بهبود نسبت سیگنال به سر و صدا استفاده می شود.
به طور عمده در سیستم های ناوبری و ارتباطی Beidou نظامی استفاده می شود و همچنین می تواند در زیر سیستم های ناوبری و ارتباطی Beidou غیرنظامی استفاده شود.
ویژگی
اندازه کوچک، وزن سبک، سازگاری قوی با محیط زیست و قابلیت اطمینان بالا.
پارامتر اصلی
| فرکانس مرکز | f0=1268MHz |
| از دست دادن ورودی فرکانس مرکزی | ≤1dB |
| رد |
≥60dB@1.1GHz، ≥65dB@1.38GHz، ≥25dB@ f0±40MHz |
| VSWR | ≤1.3@f0±10MHz |
| متوسط قدرت | 1W |
| مقاومت | 50Ω |
| نوع رابط | IN:MCX-K;OUT:عایق شیشه ای |
| دمای عملیاتی | -55°C 85°C |
| ابعاد خارجی | 60×45×14 ((ملی متر) |
| وزن | ۶۰ گرم |
