پایه جداکننده طناب سیم غیر مغناطیسی غیر مغناطیسی EMC-Safe JGX-2228D-665B برای اتلاف شوک گذرا برای تجهیزات الکترونیکی دقیق

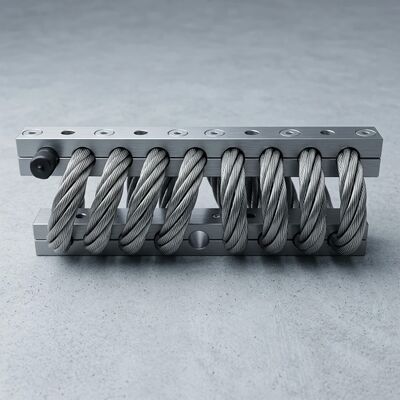

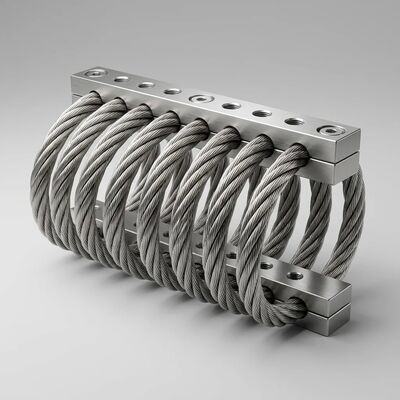

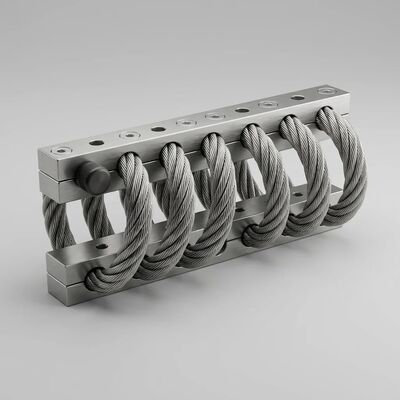

JGX-2228D-665B ایزولاتور لرزش سیم بکسل ضد مغناطیسی سازگار با EMC — نمای کلی محصول

ایزولاتور لرزش سیم بکسل JGX-2228D-665B به طور خاص برای کاربردهایی طراحی شده است که سازگاری الکترومغناطیسی (EMC) و پاکیزگی میدان مغناطیسی الزامات عملیاتی حیاتی هستند. این مدل از سری JGX-2228 از کابل رشته‌ای فولاد ضد زنگ AISI 304 با قطر 22.2 میلی‌متر — در حالت کاملاً آنیل شده و غیر مغناطیسی آن — استفاده می‌کند که از میله‌های نگهدارنده آلیاژ آلومینیوم 6061-T6 عبور داده شده است تا یک مجموعه ایزولاسیون مارپیچ 8 حلقه‌ای با حداکثر بار استاتیک 665 کیلوگرم در حالت فشاری تشکیل دهد.

عملکرد فنر از خاصیت ارتجاعی ذاتی در خمش کابل که به صورت حلقه مارپیچ پیش‌شکل داده شده است، ایجاد می‌شود. هر حلقه کابل به عنوان یک عنصر فنر غیرخطی عمل می‌کند و پاسخی اولیه سازگار برای ایزولاسیون لرزش فراهم می‌کند که با افزایش بار به تدریج سفت‌تر می‌شود تا از جابجایی بیش از حد در طول رویدادهای ضربه جلوگیری کند. عملکرد میرایی نتیجه اصطکاک نسبی بین رشته‌های سیم منفرد کابل است. ساختار رشته‌ای 7*19 صدها نقطه تماس بین سیم ایجاد می‌کند که در آن اصطکاک کولنی انرژی مکانیکی دینامیکی را به اتلاف حرارتی کم‌درجه توزیع شده تبدیل می‌کند — یک مکانیزم مدیریت انرژی کاملاً غیرفعال و بدون نیاز به نگهداری.

کابل‌ها که از فولاد ضد زنگ AISI 304 در حالت آنیل شده ساخته شده‌اند، خواص ضد آب عالی، مقاومت استثنایی در برابر خوردگی و عملکرد مکانیکی پایدار و قابل پیش‌بینی را نشان می‌دهند. ایزولاتورهای لرزش سیم بکسل Xi'an Hoan با ساختار تمام فلزی مقاوم در برابر خوردگی خود، دستگاه‌های با کارایی بالا و پایدار در محیط زیست هستند که تحت تأثیر دماهای شدید، مواد شیمیایی، روغن‌ها، ازن، تابش UV و محیط‌های ساینده قرار نمی‌گیرند.

طراحی سازگار با EMC و غیر مغناطیسی — ردپای الکترومغناطیسی صفر

ایزولاتورهای لرزش معمولی اغلب شامل آلیاژهای آهنی، گریدهای فولاد ضد زنگ مغناطیسی یا اجزای فولادی جاسازی شده هستند که می‌توانند میدان‌های مغناطیسی موضعی را تحریف کنند، جریان‌های گردابی در میدان‌های متغیر با زمان تولید کنند، یا اعوجاج مدولاسیون متقابل غیرفعال (PIM) را در محیط‌های RF معرفی کنند. JGX-2228D-665B این خطرات را از طریق انتخاب مواد عمدی و مبتنی بر کاربرد از بین می‌برد:

• مواد کابل غیر مغناطیسی: کابل فولاد ضد زنگ AISI 304 در حالت کاملاً آنیل شده با نفوذپذیری مغناطیسی (μr) تأیید شده کمتر از 1.02 عرضه می‌شود. در این سطح، ماده به عنوان غیر مغناطیسی طبقه‌بندی می‌شود و هیچ اعوجاج قابل اندازه‌گیری در میدان‌های مغناطیسی تشخیصی، از جمله آنهایی که در اتاق‌های MRI (1.5T-7T)، میکروسکوپ الکترونی و تأسیسات مگنتومتر دقیق استفاده می‌شوند، ایجاد نمی‌کند.
• مواد میله غیر مغناطیسی: آلیاژ آلومینیوم 6061-T6 ذاتاً غیر مغناطیسی است و نفوذپذیری آن به طور مؤثر برابر با 1.0 (مشابه فضای آزاد) است. بدون محتوای آهنی، بدون مغناطیس القایی و بدون امضای مغناطیسی باقی‌مانده پس از قرار گرفتن در معرض میدان‌های خارجی قوی.
• دستگاه غیرفعال — انتشار صفر: JGX-2228D-665B به هیچ وجه حاوی اجزای الکترونیکی، موتور، سنسور یا عناصر فعال از هیچ نوعی نیست. این دستگاه نه تداخل الکترومغناطیسی را در هیچ باند فرکانسی تولید می‌کند و نه منتشر می‌کند. برخلاف سیستم‌های لغو لرزش فعال، نیازی به منبع تغذیه، کنترل‌کننده، حلقه بازخورد ندارد و هیچ نویز سوئیچینگ یا انتشار هارمونیکی تولید نمی‌کند.
• عدم تشکیل حلقه زمین: هنگامی که با میله‌های آلومینیومی سخت آنودایز شده (که یک لایه سطحی اکسید آلومینیوم عایق الکتریکی تشکیل می‌دهند) و در صورت تمایل با بوش‌های غیر رسانا مشخص می‌شود، JGX-2228D-665B ایزولاسیون گالوانیکی کامل بین تجهیزات ایزوله شده و ساختار نصب آن را فراهم می‌کند. این امر از تشکیل حلقه‌های زمین که منبع رایج وزوز و نویز 50/60 هرتز در سیستم‌های اندازه‌گیری حساس هستند، جلوگیری می‌کند.
• شفاف در برابر RF:ساختار تمام فلزی از مواد غیر آهنی استفاده می‌کند که با میدان‌های فرکانس رادیویی تعامل ندارند. هندسه مارپیچ باز حلقه‌های کابل همچنین احتمال هرگونه بازتاب ناخواسته RF یا اثرات تشدید حفره‌ای را که می‌تواند با ساختارهای فلزی جامد در میدان‌های نزدیک آنتن رخ دهد، به حداقل می‌رساند.

فناوری اتلاف موج ضربه گذرا

یکی از چالش‌برانگیزترین سناریوها در ایزولاسیون لرزش، مدیریت پالس‌های ضربه گذرا است — ضربات مکانیکی با مدت کوتاه و دامنه بالا که می‌توانند میراگرهای معمولی را قبل از اینکه فرصت پاسخگویی داشته باشند، غلبه کنند. JGX-2228D-665B این موضوع را از طریق یک آبشار اتلاف انرژی ضربه چند مرحله‌ای ذاتی که در عرض میکروثانیه پس از رسیدن جبهه موج فعال می‌شود، برطرف می‌کند:

• عدم تطابق امپدانس جبهه موج: یک پالس ضربه که از طریق ساختار نصب حرکت می‌کند، با تغییر ناگهانی امپدانس مکانیکی به هندسه حلقه کابل برخورد می‌کند. کابل رشته‌ای خمیده و چند رشته‌ای یک مرز پیچیده را ایجاد می‌کند که باعث بازتاب جزئی و تبدیل مد موج تنش ورودی می‌شود — مد فشاری به برشی، برشی به خمشی تبدیل می‌شود، و هر تبدیل مد، انرژی منتقل شده به بار ایزوله شده را کاهش می‌دهد.
• پراکندگی انتشار چند مسیری: در داخل بسته رشته‌ای کابل 7*19، جبهه موج ضربه به چندین مسیر انتشار تقسیم می‌شود زیرا از طریق رشته‌های سیم منفرد حرکت می‌کند. تفاوت در طول مسیر بین رشته‌های بیرونی و داخلی باعث پراکندگی زمانی می‌شود — پالس تیز و با دامنه بالا به یک شکل موج با دامنه کمتر و مدت طولانی‌تر پخش می‌شود که برای تجهیزات حساس بسیار کمتر آسیب‌رسان است.
• میرایی اصطکاک کولنی بین رشته‌ای: هنگامی که رشته‌های سیم منفرد در طول انحراف ناشی از ضربه، حرکت میکرو نسبی را تجربه می‌کنند، اصطکاک در هر رابط تماس بین رشته‌ای، انرژی جنبشی را به گرما تبدیل می‌کند. این مکانیزم فوری است، نیازی به سیال ویسکوز ندارد و به طور طبیعی با دامنه ورودی مقیاس می‌شود — ضربات بزرگتر نقاط تماس بیشتری را درگیر کرده و اتلاف انرژی متناسب بیشتری تولید می‌کنند.
• سفت شدن سختی غیرخطی:هنگامی که حلقه‌های کابل به ناحیه سفت‌تر مشخصه فنر غیرخطی خود منحرف می‌شوند، مقاومت فزاینده، حداکثر سفر را محدود کرده و از پایین آمدن مکانیکی جلوگیری می‌کند. انتقال از منطقه ایزولاسیون با نرخ پایین به منطقه حفاظت با نرخ بالا به تدریج رخ می‌دهد، بدون ناپیوستگی نیروی ناگهانی که مشخصه ضربه‌گیرهای مکانیکی است.
• حفاظت همه جهته:پیکربندی مارپیچ 8 حلقه‌ای اتلاف انرژی همزمان را در محورهای فشاری، برشی و غلتشی فراهم می‌کند. صرف نظر از جهت ورود پالس ضربه، چندین حلقه کابل به طور بهینه برای رهگیری و اتلاف انرژی ورودی قرار گرفته‌اند و حفاظت گذرا واقعی چند محوری را در یک دستگاه غیرفعال واحد فراهم می‌کنند.

مشخصات فنی

میله‌های نصب — انتخاب مواد و عملیات سطح

جنس میله‌های نصب: فولاد ضد زنگ یا آلومینیوم قابل انتخاب است. آلیاژ آلومینیوم 6061-T6 توصیه استاندارد برای کاربردهای حساس به EMC به دلیل خواص ذاتاً غیر مغناطیسی آن (μr = 1.0) و عایق الکتریکی که توسط لایه سطحی سخت آنودایز شده ارائه می‌شود، است. فولاد ضد زنگ 304 در حالت آنیل شده به عنوان یک گزینه برای محیط‌های بسیار خورنده که استحکام اضافی فولاد مورد نیاز است، موجود است — توجه داشته باشید که 304 آنیل شده طبقه‌بندی غیر مغناطیسی را حفظ می‌کند (μr < 1.02).

انتخاب عملیات سطح میله‌های آلومینیومی:

• سفید آنودایز شده: عملیات سطحی برای سخت‌تر کردن سطح آلومینیوم از خود آن. رنگ میله‌های نصب آلومینیومی سفید آنودایز شده همان رنگ خود آلومینیوم را حفظ می‌کند. این عملیات سطحی معمولی میله‌های آلومینیومی است که برای کاربردهای عمومی داخلی مناسب است. توجه: سطوح سفید آنودایز شده ممکن است مقداری رسانایی الکتریکی را حفظ کنند.
• سخت آنودایز شده: عملیات سطحی برای سخت‌تر کردن میله‌های آلومینیومی نسبت به روش سفید آنودایز شده. رنگ میله‌های نصب آلومینیومی سخت آنودایز شده تیره‌تر از روش سفید آنودایز شده است. لایه اکسید ضخیم‌تر عایق الکتریکی مؤثری بین میله نصب و شاسی تجهیزات فراهم می‌کند و از تشکیل حلقه زمین جلوگیری می‌کند. استفاده ویژه برای شرایط کاری پیچیده یا خاص ایزولاتورهای سیم بکسل از جمله تأسیسات حساس به EMC، قرار گرفتن در معرض فضای باز و کاربردهای با سایش بالا.

ویژگی‌های کلیدی ایزولاتورهای لرزش Xi'an Hoan

• بدون خزش یا پیری — خواص مکانیکی ثابت در طول عمر چند دهه
• میرایی داخلی بالا — اصطکاک کولنی بین رشته‌ای اتلاف انرژی وابسته به دامنه را بدون سیالات یا الاستومرها فراهم می‌کند
• محدوده دمایی بسیار وسیع — عملکرد قابل اعتماد از -40 درجه سانتی‌گراد تا +120 درجه سانتی‌گراد بدون انحراف عملکرد
• تنوع زیاد اتصالات ممکن — مواد میله، عملیات سطح، گزینه‌های بوش و پیکربندی‌های نصب متعدد
• نمونه‌سازی سریع و اقتصادی — پیکربندی‌های سفارشی تأیید شده EMC با زمان تحویل کوتاه موجود است
• ساختار فوق‌العاده مستحکم و طول عمر بالا — طراحی تمام فلزی در برابر سوء استفاده فیزیکی و محیط‌های خشن مقاوم است
• ایزولاسیون عالی ضربه و لرزش ترکیبی — یک دستگاه واحد لرزش مزمن و ضربه گذرا حاد را مدیریت می‌کند
• تحت تأثیر عوامل شیمیایی، آب دریا، ازن، اشعه UV قرار نمی‌گیرد — مناسب برای چالش‌برانگیزترین محیط‌های عملیاتی
• طراحی غیرفعال سازگار با EMC — انتشار الکترومغناطیسی صفر، امضای مغناطیسی صفر، نیاز به برق صفر
• مواد کاملاً غیر مغناطیسی — سازگار با محیط‌های MRI، مگنتومتر و میکروسکوپ الکترونی
• اتلاف موج ضربه گذرا — آبشار انرژی چند مسیری حفاظت ضربه با پاسخ میکروثانیه را فراهم می‌کند
• عملکرد بدون نیاز به نگهداری — بدون روغن‌کاری، بدون تنظیم، بدون سرویس برنامه‌ریزی شده از هیچ نوعی

زمینه‌های کاربرد — ایزولاسیون لرزش سازگار با EMC

سوالات متداول — ایزولاتور سازگار با EMC JGX-2228D-665B

س: آیا JGX-2228D-665B واقعاً غیر مغناطیسی است؟ آیا می‌توان از آن در نزدیکی اسکنر MRI استفاده کرد؟
پاسخ: بله. هم کابل فولاد ضد زنگ AISI 304 (حالت آنیل شده، μr < 1.02) و هم میله‌های آلیاژ آلومینیوم 6061-T6 (μr = 1.0) به عنوان مواد غیر مغناطیسی طبقه‌بندی می‌شوند. ایزولاتور هیچ اعوجاج میدان مغناطیسی قابل اندازه‌گیری ایجاد نمی‌کند و برای نصب تجهیزات جانبی در اتاق‌های تجهیزات سوئیت MRI مشخص شده است. ما گواهینامه‌های مواد را که نفوذپذیری مغناطیسی را مستند می‌کنند، در صورت درخواست ارائه می‌دهیم.

س: تفاوت اتلاف موج ضربه گذرا با میرایی لرزش معمولی چیست؟
پاسخ: میرایی لرزش معمولی به نوسانات پیوسته با دامنه کمتر می‌پردازد. اتلاف ضربه گذرا، ضربات مکانیکی کوتاه مدت و با شدت بالا را هدف قرار می‌دهد. JGX-2228D-665B هر دو را از طریق مکانیسم‌های مختلف مدیریت می‌کند: خاصیت ارتجاعی حلقه کابل لرزش حالت پایدار را ایزوله می‌کند، در حالی که آبشار اصطکاک کولنی بین رشته‌ای چند مسیری انرژی ضربه را در عرض میکروثانیه پس از رسیدن جبهه موج اتلاف می‌کند. منحنی سختی غیرخطی مقاومت فزاینده‌ای را فراهم می‌کند که از پایین آمدن تحت ضربه جلوگیری می‌کند بدون اینکه ایزولاسیون را در سطوح لرزش عادی قربانی کند.

س: آیا JGX-2228D-665B نیاز به اتصال زمین یا شیلد الکتریکی دارد؟
پاسخ: خیر. JGX-2228D-665B یک دستگاه مکانیکی کاملاً غیرفعال است. نیازی به برق، اتصال زمین یا شیلد ندارد. عملیات سطح سخت آنودایز شده روی میله‌های آلومینیومی در واقع عایق الکتریکی بین تجهیزات و سطح نصب را فراهم می‌کند و از تشکیل حلقه زمین — یک منبع رایج نویز در سیستم‌های اندازه‌گیری حساس — جلوگیری می‌کند.

س: آیا JGX-2228D-665B را می‌توان برای الزامات خاص EMC سفارشی کرد؟
پاسخ: بله. تیم مهندسی ما می‌تواند مواد میله، عملیات سطح، مواد بوش و الگوی سوراخ نصب را برای برآورده کردن الزامات خاص EMC، پاکیزگی مغناطیسی و مکانیکی شما پیکربندی کند. ما به طور منظم پیکربندی‌های سفارشی را برای تولیدکنندگان تجهیزات تصویربرداری پزشکی، تولیدکنندگان تجهیزات نیمه‌هادی و سازندگان ابزار علمی عرضه می‌کنیم. برای مشاوره فنی با مشخصات خود با ما تماس بگیرید.

س: چه مستنداتی برای تأیید انطباق EMC/MRI موجود است؟
پاسخ: ما گواهینامه‌های مواد را مطابق با EN 10204 3.1 شامل داده‌های تست نفوذپذیری مغناطیسی، گواهینامه سیستم کیفیت ISO 9001:2015، مستندات انطباق RoHS و علامت CE در صورت لزوم ارائه می‌دهیم. گزارش‌های تست سفارشی برای خواص مواد خاص را می‌توان برای برنامه‌های صلاحیت OEM ترتیب داد.

اطلاعات شرکت — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. تولید کننده حرفه‌ای ایزولاتورها و پایه‌های لرزش است که راه‌حل‌های جذب انرژی و ایزولاسیون لرزش با کیفیت بالا را به بخش‌های مختلف تجاری، صنعتی و صنایع سنگین ارائه می‌دهد.

محصولات ما طیف وسیعی را شامل می‌شوند، از جمله ایزولاتورهای لرزش سیم بکسل، پایه‌های ضربه‌گیر الاستومری، میراگرهای اصطکاکی و جاذب‌های ضربه، و همچنین فیلترهای LC و اجزای ارتباطی مایکروویو. این شرکت در سال 2005 تأسیس شد و با توسعه سریع در طول دو دهه، به بیش از 500 کارمند از جمله بیش از 100 متخصص مهندسی و فنی رسیده است. این شرکت در منطقه فناوری پیشرفته شیان، شانشی، چین مستقر است و 800 متر مربع تأسیسات تولید و تحقیق و توسعه اختصاصی را اداره می‌کند.

اکنون، ما به مشتریان در بیش از 31 استان در چین و تقریباً 25 کشور خارجی خدمات ارائه می‌دهیم و راه‌حل‌های ایزولاسیون لرزش را برای درایوهای موتور، سیستم‌های فن، دستگاه‌های پرس، آسانسورها، کمپرسورها، تجهیزات پردازش شیمیایی، سیستم‌های راه‌آهن و مترو، مهندسی پل، تجهیزات مکانیکی، ساخت و ساز در مقیاس بزرگ، استودیوهای ضبط، تئاترها، وسایل نقلیه، کشتی‌ها و ماشین‌آلات صنعتی از همه نوع ارائه می‌دهیم.

امروز با ما تماس بگیرید تا ببینید چگونه محصولات ما می‌توانند به نیازهای کاربردی تجهیزات خاص شما کمک کنند، یا در غیر این صورت ممکن است یکی از نمایندگان متعدد ما را پیدا کنید تا به شما در برآورده کردن الزامات محصولتان کمک کند. ما در طراحی ایزولاسیون خاص برنامه با تخصص ویژه در تأسیسات سازگار با EMC و پاکیزگی مغناطیسی برای محیط‌های پزشکی، علمی و مخابراتی تخصص داریم.

گواهینامه‌ها و تضمین کیفیت

• سیستم مدیریت کیفیت ISO 9001:2015 — گواهی شده
• دستورالعمل RoHS 2011/65/EU — مطابق
• گواهینامه‌های مواد مطابق با EN 10204 3.1 — موجود (شامل داده‌های نفوذپذیری مغناطیسی)
• علامت CE — در صورت درخواست موجود است
• مستندات سفارشی سازگاری EMC/MRI — موجود برای صلاحیت OEM
