جداکننده طناب سیمی منحنی سختی غیر خطی JGX-2228D-665B پایه تمام فلزی سازگار با محیط زیست برای تجهیزات صنعتی

JGX-2228D-665B غیر خطی سفتی سیم طناب وایبریشن جدا کننده overview محصول

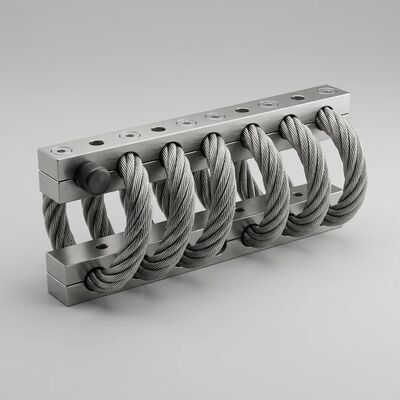

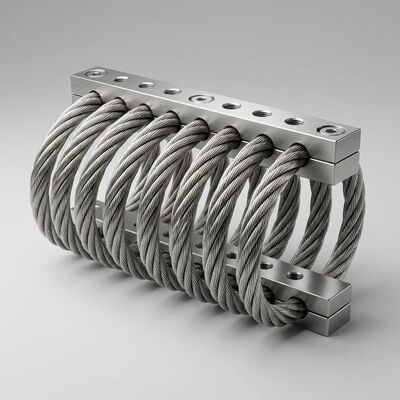

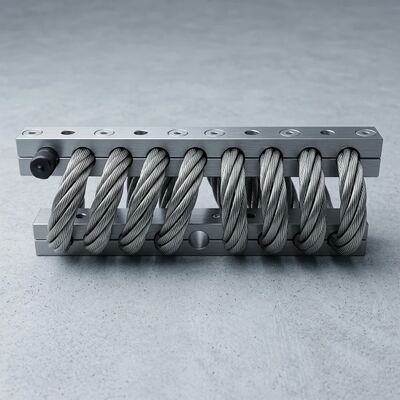

JGX-2228D-665B جدا کننده لرزش سیم طناب ارائه مهندسی سخت گیری غیر خطی پیشرفته برای کنترل لرزش صنعتی و عایق شوک. این مدل متعلق به سری JGX-2228،استفاده از 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

عملکرد بهار توسط انعطاف پذیری ذاتی در خم شدن یک کابل که به یک حلقه مارپیچی تبدیل شده است ایجاد می شود.هندسه کابل یک پاسخ تدریجی سفت شدن را تولید می کند نرم و سازگار در آمپلیتود های پایین برای عایق سازی ارتعاش برتر، سپس با افزایش انحراف به سرعت محکم تر می شود تا از پایین آمدن ساختاری در حوادث شوک جلوگیری شود.عملکرد خنک کننده نتیجه اصطکاک نسبی بین رشته های سیم جداگانه کابل استتحت بارگذاری پویا، ریز ریز در صدها نقطه تماس بین رشته ها انرژی حرکتی را به تبعید گرمی درجه پایین تبدیل می کند،ارائه خنک کننده متناسب با سرعت بدون نیاز به مایعات هیدرولیکی، عناصر لاستومری یا سیستم های کنترل فعال.

کابل ها که از فولاد ضد زنگ AISI 304 ساخته شده اند، ویژگی های ضد آب فوق العاده ای، مقاومت خارق العاده در برابر خوردگی،و عملکرد مکانیکی ثابت در طول کل عمر خدمتبا ساختاري کاملا فلزي و مقاوم در برابر خوردگي، جداکننده هاي ارتعاش طناب سيان هوان از نظر محيط زيست پايدار و دستگاه هاي با کارايي بالايي هستند که تحت تاثير دما افراطي قرار نميگيرندمواد شیمیایی، روغن ها، اوزون، اشعه UV و مواد خیس کننده.

تکنولوژی منحنی سفتی غیر خطی

مزیت مهندسی تعریف کننده JGX-2228D-665B منحنی سفتی پیشرفته غیر خطی آن است. جداکننده های خطی معمولی یک سازش طراحی را ایجاد می کنند:به اندازه کافی نرم برای جداسازی کم آمپلیتو در مقابل به اندازه کافی سخت برای محافظت از بیش از حدJGX-2228D-665B این مسئله را از طریق هندسه کابل حل می کند که سرعت بهار را در سراسر محدوده انحراف به طور مداوم تغییر می دهد.

سه مکانیسم برای تولید این رفتار تعامل دارند:

• سفت شدن هندسی:همانطور که حلقه های کابل مارپیچی پیش ساخته شده منحرف می شوند، شعاع عمدی خمیدگی کاهش می یابد و بازوی لحظه خم را تغییر می دهد.این باعث افزایش تدریجی در نیروی مورد نیاز برای هر میلی متر اضافی جابجایی می شود، ایجاد یک مکانیسم محافظت از بیش از حد بدون خنک کننده های خارجی یا توقف سفر.
• فشرده سازی رشته:تحت افزایش بار فشرده سازی، رشته های سیم فردی در ساختار کابل 7 * 19 سازماندهی مجدد و فشرده می شوند و نقاط تماس بین رشته های اضافی را درگیر می کنند.این باعث افزایش سفتی خم شدن effective cross-sectional به عنوان یک تابع از حجم بار.
• خنک کننده وابسته به دامنه فعال شده با اصطکاک:اصطکاک کولوم بین رشته های سیم فردی به طور طبیعی با دامنه ورودی مقیاس می گیرد. لرزش های کوچک برای عایق بندی فرکانس بالا موثر با اصطکاک کم مواجه می شوند.رویدادهای شوک بزرگ باعث ایجاد اصطکاک حداکثر برای از بین رفتن سریع انرژی می شوند.نسبت خنک کننده از 0.15 در دامنه پایین تا 0.25 تحت فشار ضربه ای است.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)این رفتار دو حالت نیاز به مراحل جدا از جداسازی را از بین می برد و پیچیدگی سیستم و اثر نصب را کاهش می دهد.

انطباق سبز و سازگار با محیط زیست ️ کنترل لرزش پایدار

مسئولیت زیست محیطی جزء جدایی ناپذیر طراحی JGX-2228D-665B است. این جداکننده حاوی لاستیک صفر، لاستومر صفر و پلیمرهای مصنوعی صفر استذرات میکروپلاستیک، و از نظر اقتصادی قابل بازیافت نیست.

• بازیافت کامل مواد:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingدر پایان عمر، این دو ماده به راحتی از هم جدا می شوند و از طریق جریان های استاندارد بازیافت پردازش می شوند، که از اهداف اقتصاد دایره ای حمایت می کند.
• صفر انتشار VOC:هیچ ترکیبات ارگانیک فرار در طول تولید، نصب یا عملیات آزاد نمی شود. ساخت تمام فلزی به طور ذاتی از حلال، پلاستیک،و عوامل سخت کننده که معمولا در جداکننده های الاستومری یافت می شوند.
• انطباق با RoHS:بدون سرب، جیوه، کادمیوم، کروم هکساولنت، بیفنیل های پلی برومین شده (PBB) و دیفنیل های پلی برومین شده (PBDE) طبق دستورالعمل 2011/65/EU گواهی شده است.
• نه زشت و نه پیر شدنبرخلاف چسب های لاستیکی که سخت می شوند، ترک می کنند و نیاز به تعویض دوره ای دارند، ساخت فلزی دارای خصوصیات مکانیکی ثابت برای مدت نامحدود است.طول عمر معمول از عمر تجهیزات محافظت شده به میزان ۳ تا ۵ برابر بیشتر است، کاهش فرکانس جایگزینی و اتلاف مواد مرتبط.
• تولید کم مصرف انرژی:فرآیند های قالب گیری کابل و ماشینکاری میله ها عمدتاً از تکنیک های سردکاری با مصرف انرژی نسبتاً کم در مقایسه با ریخته گری، قالب گذاری تزریقی،یا فرایندهای ولکاناسیون مورد استفاده برای جایگزین های الاستومری.
• با اتاق تمیز سازگاره:در حین کار، هیچ گونه گازی خارج نمی شود، که JGX-2228D-665B را برای محیط های بسته، آزمایشگاه ها،و جلسات HVAC که کیفیت هوا تنظیم شده است.
• نیازی به چسباندن نیست:مکانیسم خنک کننده اصطکاک بین رشته ها خشک و بدون نگهداری است. هیچ چربی، روغن یا روغن در هر نقطه از چرخه عمر محصول مورد نیاز نیست.از بین بردن منبع دیگری از آلودگی های بالقوه محیط زیست.

مشخصات فنی

بارهای نصب ️ انتخاب مواد و درمان سطح

مواد میله های نصب:فولاد ضد زنگ یا آلومینیوم می تواند با توجه به نیازهای برنامه انتخاب شود.آلیاژ آلومینیوم 6061-T6 توصیه استاندارد برای اکثر کاربردهای صنعتی به دلیل نسبت قدرت و وزن عالی و مقاومت طبیعی در برابر خوردگی استفولاد ضد زنگ 304 برای محیط های بسیار خوردنی از جمله سیستم عامل های دریایی و تاسیسات پردازش شیمیایی توصیه می شود.

درمان سطح انتخاب میله های نصب آلومینیومی:

• آنوديزنگ سفيد:درمان سطحی برای سخت تر کردن سطح آلومینیوم از خود. رنگ میله های نصب آلومینیوم آنودیزه سفید رنگ خود آلومینیوم را حفظ می کند.این درمان طبیعی سطح از میله های نصب آلومینیوم استمناسب برای کاربردهای داخلی و استفاده عمومی صنعتی است.
• آنوديزه سخت:درمان سطحی برای سخت تر کردن میله های نصب آلومینیوم نسبت به روش آنودیزه سفید. رنگ میله های نصب آلومینیوم سخت آنودیزه تر از روش آنودیزه سفید است.یک لایه اکسید متراکم با سختی سطحی بیش از 60 HRC تولید می کنداستفاده ویژه برای شرایط کار پیچیده یا ویژه ای از جداکننده های سیم سیم، از جمله قرار گرفتن در فضای باز، نصبات با فرسایش بالا،و کاربردهایی که نیاز به عایق الکتریکی بین سطوح نصب دارند.

ویژگی های اصلی جداکننده های ارتعاش شیآن هوان

• بدون خروجی یا پیری ️ خواص مکانیکی ثابت در طول عمر خدمت
• خنک کننده داخلی بالا
• طیف بسیار گسترده ای از دما ️ عملکرد قابل اطمینان از -40 °C تا +120 °C بدون تغییر سفتی
• طیف گسترده ای از لوازم ممکن ️ مواد متعدد میله، درمان های سطحی و پیکربندی های نصب
• ساخت نمونه اولیه سریع و اقتصادی ️ پیکربندی سفارشی با زمان های کوتاه
• ساخت فوق العاده محکم و طول عمر طولانی طراحی تمام فلزی مقاومت در برابر آسیب های فیزیکی
• جداسازی شاک و ارتعاش ترکیب عالی واحد دستگاه هر دو بار مزمن و گذرا را اداره می کند
• تحت تاثیر عوامل شیمیایی، آب دریا، اوزون، اشعه های UV نیست
• منحنی سفتی غیر خطی
• انطباق کامل RoHS و قابلیت بازیافت مواد
• عملکرد بدون تعمیر و نگهداری ️ بدون روغن، بدون تنظیم، بدون سرویس برنامه ریزی شده

زمینه های کاربرد استفاده از عایق های ارتعاش سیم

سوالات متداول JGX-2228D-665B جداکننده سیم

سوال: چه چیزی باعث می شود منحنی سفتی JGX-2228D-665B "غیر خطی" باشد؟
A: بر خلاف بهار معمولی یا چسب های لاستیکی که نسبت ثابت نیروی به انحراف را تولید می کنند، هندسه کابل JGX-2228D-665B به طور طبیعی یک اثر سفت شدن تدریجی را تولید می کند.در انحرافات کوچک جداکننده برای جداسازی ارتعاش برتر سازگار استدر حالی که انحراف افزایش می یابد، سفتی افزایش می یابد تا از پایین آمدن تحت بار ضربه جلوگیری شود.این امر از طریق تغییرات در منحنی حلقه کابل و فشرده سازی بین رشته ها تحت افزایش بار حاصل می شود.

سوال: آیا JGX-2228D-665B واقعاً سازگار با محیط زیست و قابل بازیافت است؟
A: بله. هر دو کابل فولاد ضد زنگ و میله های آلومینیومی از طریق فرآیندهای استاندارد صنعتی بازیابی فلز 100٪ قابل بازیافت هستند. واحد حاوی لاستیک، پلاستیک یا پلیمرهای مصنوعی نیست.این محصول هیچ گونه انتشار VOC، ذرات میکروپلاستیک و نیاز به روغن ندارد. فرآیند تولید عمدتاً از تکنیک های سردکاری با مصرف انرژی نسبتاً کم استفاده می کند.

سوال: تفاوت بین آنودیزاسیون سفید و آنودیزاسیون سخت چیست؟
ج: آنودیزاسیون سفید باعث می شود که سطح آن به طور متوسط سخت شود در حالی که رنگ طبیعی آلومینیوم را حفظ می کند. آنودیزاسیون سخت باعث می شود که سطح آن بسیار ضخیم تر باشد.لایه اکسید متراکم تر (60+ سختی سطح HRC) با ظاهر خاکستری تیره ترآنودیزاسیون سخت برای قرار گرفتن در معرض محیط بیرون، نصب و راه اندازی های سنگین و کاربردهایی که نیاز به عایق برق دارند توصیه می شود. هر دو درمان محافظت از خوردگی عالی را فراهم می کنند.

س: آیا JGX-2228D-665B می تواند در فضای باز یا محیط های دریایی استفاده شود؟
ج: بله. کابل تمام فولاد ضد زنگ و ساخت چوب آلومینیوم سخت آنودیزه به شدت در برابر اسپری نمک، رطوبت، اشعه ماوراء بنفش و دمای شدید مقاوم است.برای پرخاشگرانه ترین محیط های دریایی، مواد فلز ضد زنگ 304 بار اختیاری، حاشیه خوردگی اضافی را فراهم می کند.

س: چگونه جهت گیری مناسب نصب را انتخاب کنم؟
ج: JGX-2228D-665B از فشرده سازی (بار عمودی) ، برش / رول (بار افقی) و فشرده سازی 45 درجه (بار ترکیبی) جهت گیری نصب پشتیبانی می کند.مهندسان برنامه های کاربردی ما می توانند بر اساس وزن تجهیزات شما پیکربندی بهینه را توصیه کنندمرکز ثقل، طیف لرزش انتظار می رود، و زیر اثر نصب در دسترس. با ما با مشخصات تجهیزات خود را برای یک توصیه دقیق تماس بگیرید.

اطلاعات شرکت Xi'an Hoan Microwave Co., Ltd.

شیان هوان مایکروویو شرکت، لمیتد تولید کننده حرفه ای از جداکننده های ارتعاش و نصب، ارائه بالاترین کیفیت جذب انرژی و حل های جداسازی ارتعاش به انواع تجاری,صنعت و صنایع سنگین.

محصولات ما طیف گسترده ای را پوشش می دهد، از جمله عایق های ارتعاش طناب سیم، نصبات شوک لاستومری، خنک کننده های اصطکاک و ساکسرها، و همچنین فیلترهای LC و اجزای ارتباطی مایکروویو.در سال 2005 تاسیس شد، با رشد سریع بیش از دو دهه، ما به بیش از 500 کارمند از جمله بیش از 100 متخصص مهندسی و فنی رشد کرده ایم.شرکت در منطقه فناوری پیشرفته شیان مستقر است، شانسی، چین، که 800 متر مربع از امکانات اختصاصی تولید و تحقیق و توسعه را اداره می کند.

حالا، ما به مشتریان در بیش از 31 استان در چین و تقریبا 25 کشور خارج از کشور خدمت می کنیم، ارائه راه حل های عایق سازی لرزش برای موتور درایو، سیستم های فن، ماشین های ضربه، آسانسورها،کمپرسورها، تجهیزات پردازش شیمیایی، سیستم های راه آهن و مترو، مهندسی پل ها، تجهیزات مکانیکی، ساخت و ساز در مقیاس بزرگ، استودیوهای ضبط، سالن های سینمایی، وسایل نقلیه، کشتی ها،و ماشین آلات صنعتی از هر نوع.

امروز با ما تماس بگیرید تا ببینید که چگونه محصولات ما می توانند به نیازهای خاص تجهیزات شما کمک کنند.یا به طور جایگزین شما می توانید یکی از نمایندگان ما را پیدا کنید تا به شما کمک کند نیازهای محصول خود را برآورده کنید.تیم مهندسی ما تجزیه و تحلیل کاربردی جامع از جمله محاسبات تحریف بار، پیش بینی انتقال لرزش و طراحی پیکربندی نصب سفارشی را ارائه می دهد.

گواهینامه ها و تضمین کیفیت

• ISO 9001:2015 سیستم مدیریت کیفیت گواهینامه
• دستورالعمل RoHS 2011/65/EU
• گواهینامه های مواد مطابق با استاندارد EN 10204 3.1
• علامت CE ️ در صورت درخواست در دسترس
• گزارش های تست و اعتبارسنجی سفارشی در دسترس است
