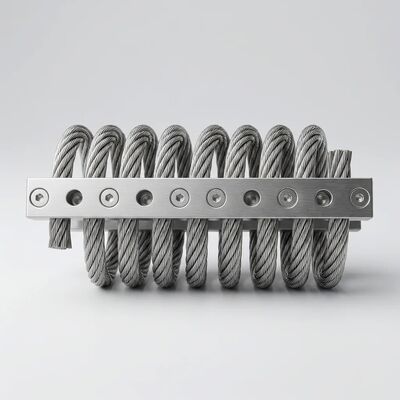

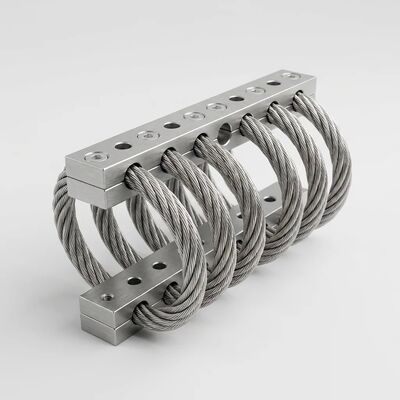

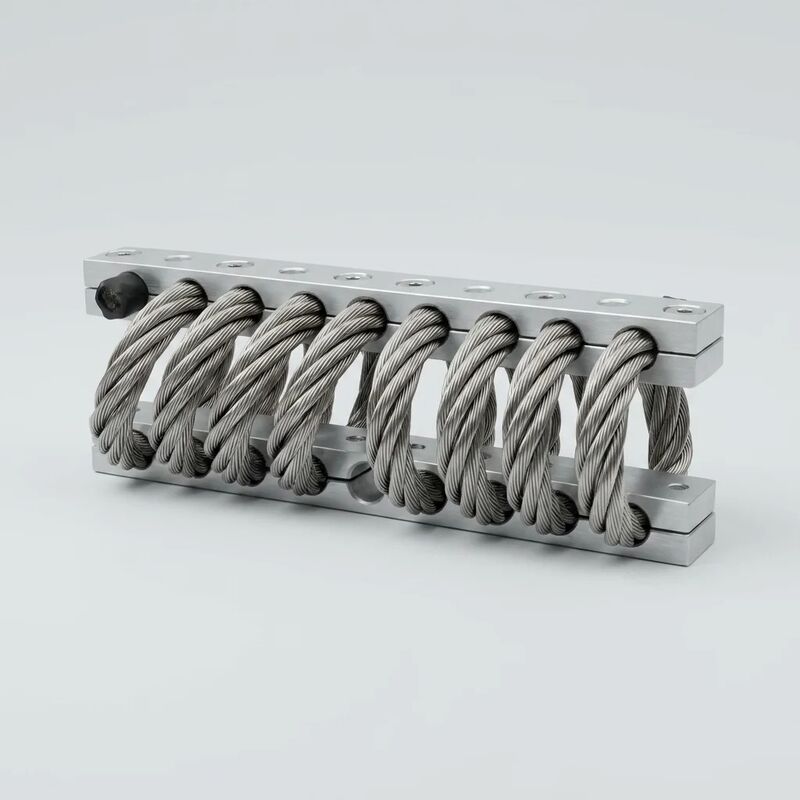

JGX-1278D-235B جداکننده سیم سیم بدون نگهداری 235N کنترل لرزش شوک دوگانه 95mm برای تجهیزات

Name: JGX-1278D-235B جداکننده سیم سیم بدون نگهداری 235N کنترل لرزش شوک دوگانه 95mm برای تجهیزات
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1278D-235B
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-1278D-235B
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015

مدل:

JGX-1278D-235B

قطر کابل:

12.7 میلی متر

تعداد حلقه ها:

حداکثر بار استاتیک (عمودی):

235N

حداکثر تغییر شکل (عمودی):

48.8 میلی متر

سختی ارتعاش (عمودی):

457 KN/m

سفتی شوک (عمودی):

196 KN/m

ارتفاع کلی (H):

95 میلی متر ± 3.30 میلی متر

عرض کلی (W):

121 میلی متر

وزن واحد:

2.22 کیلوگرم

سوراخ نصب:

φ9.0 میلی متر از طریق سوراخ

اندازه نخ:

M8 × 1.25

زاویه کنتر سینک:

90 درجه

گزینه های نصب:

الف، ب، ج، د، ای، س

ماده کابل:

فولاد ضد زنگ 304

مواد میله های نگهدارنده:

فولاد ضد زنگ 304 یا آلیاژ آلومینیوم

درمان سطح (آلومینیوم):

آندایزینگ سفید / آندایزینگ سخت

محدوده دما:

-180 درجه سانتیگراد تا +300 درجه سانتیگراد

برنامه:

ماشین آلات صنعتی، پمپ ها، کمپرسورها، ژنراتورها، سیستم های HVAC

برجسته کردن:

جداکننده سیم بدون نگهداری

کنترل لرزش شوک دوگانه

زندگی صرفه جویی در کابل های شوک

توضیحات محصول

عایق لرزش طناب سیمی بدون تعمیر و نگهداری JGX-1278D-235B — جذب شوک دوگانه و کاهش هزینه طول عمر برای ماشین آلات صنعتی

راJGX-1278D-235Bیک پیشنهاد ارزش اساساً متفاوت در جداسازی ارتعاش صنعتی ارائه می دهد:یک بار نصب کنید، برای همیشه فراموش کنید. با ترکیب کنترل لرزش و شوک دوگانه با معماری تمام فلزی کاملاً غیرفعال، این جداکننده طناب سیم دارای رتبه 235N هر دسته از هزینه های مالکیت مکرر را حذف می کند - تعویض برنامه ریزی شده، نیروی کار برای بازرسی و تعویض، زمان توقف تولید برای سرویس، موجودی قطعات یدکی، و دفع مواد تخریب شده. JGX-1278D-235B با ارتفاع کلی 95 میلی‌متر، عرض 121 میلی‌متر و جرم 2.22 کیلوگرم، با ردپای نصب استاندارد صنعتی مطابقت دارد و در عین حالعمر مفید پیش بینی شده که بیش از 25 سال استدر شرایط عملیاتی معمولی - معمولاً از تجهیزاتی که محافظت می کند، دوام بیشتری دارند.

هزینه واقعی جداسازی ارتعاش - چرا قیمت خرید معیار اشتباهی است

تیم های تدارکاتی که جداسازها را بر اساس هزینه اکتساب واحد ارزیابی می کنند به تنهایی اشتباه سیستماتیک گرانی مرتکب می شوند. ایزولاتورها اجزای زیرساختی هستند - نه مواد مصرفی - و هزینه واقعی آنها بر حسب چرخه عمر اندازه گیری می شود. تجزیه و تحلیل زیر یک نصب صنعتی معمولی 24 نقطه ای را در یک افق عملیاتی 10 ساله مقایسه می کند:

جدول 1: هزینه کل مالکیت 10 ساله — پایه های الاستومری در مقابل JGX-1278D-235B (نصب 24 نقطه ای)
عنصر هزینه (افق 10 ساله)	پایه های الاستومری	جدا کننده طناب سیم JGX-1278D-235B
خرید اولیه (24 واحد * هزینه واحد)	X دلار - قیمت واحد پایین تر	$1.5-2.0X - قیمت واحد بالاتر، هزینه یک بار مصرف
تعویض برنامه ریزی شده در سال 4	24 واحد * هزینه واحد + نیروی کار برای تعویض + زمان توقف تولید (8-24 ساعت)	هیچ - بدون فاصله زمانبندی شده تعویض
جایگزینی برنامه ریزی شده در سال 8	24 واحد * هزینه واحد + نیروی کار + خرابی (تکرار)	هیچ کدام
کار بازرسی سه ماهه (10 سال * 4 بازرسی)	40 بازرسی * 1.0 ساعت * نرخ تکنسین (اندازه گیری افتادگی، بررسی ترک ها، سند)	40 بازرسی * 0.15 ساعت * نرخ تکنسین (فقط بررسی بصری، بدون اندازه گیری)
هزینه حمل موجودی قطعات یدکی	6-12 پایه یدکی در انبار. سربار مدیریت موجودی	صفر - بدون نیاز به تعویض انبار
خطر فراخوان اضطراری (شکست برنامه ریزی نشده)	متوسط - پارگی لاستیک فاجعه بار می تواند بدون هشدار رخ دهد	نزدیک به صفر - سایش پیشرونده سیم ماه ها هشدار بصری را قبل از به خطر انداختن عملکرد ارائه می دهد
هزینه دفع	جریان ضایعات فلزی و لاستیکی پیوند خورده؛ رسیدگی ویژه در برخی از حوزه های قضایی مورد نیاز است	100٪ فولاد ضد زنگ و آلومینیوم قابل بازیافت - جریان استاندارد ضایعات فلزی
تخمینی 10 ساله TCO چند خرید اولیه	هزینه اکتساب واحد 3.0-5.0*	هزینه اکتساب واحد 1.0-1.2*

اقتصاد نصب از راه دور:مزیت TCO برای نصب در مکان‌های دسترسی سخت‌تر بیشتر می‌شود. یک لغزش تجهیزات کمکی سکوی دریایی، یک ایستگاه پمپاژ بیابانی، یا یک خزانه ماشین آلات زیرزمینی را در نظر بگیرید: هزینه بسیج خدمه خدمات - انتقال هلیکوپتر، گزارش ایمنی، مجوز فضای محدود، هماهنگی خاموش کردن تجهیزات - می تواند از کل خرید اولیه جداساز با ضریب 5 تا 10* بیشتر باشد. در این سناریوها، ویژگی "نصب و فراموش کردن" JGX-1278D-235B مزیت هزینه چرخه عمر را ارائه می دهد که می تواند 80٪ در مقابل جایگزین های الاستومری نزدیک شود.

میرایی دوگانه - چگونه یک دستگاه هر دو لرزش معمولی و رویدادهای شوک را کنترل می کند

استراتژی‌های جداسازی مرسوم لرزش و شوک را به عنوان مشکلات جداگانه‌ای که نیازمند سخت‌افزار جداگانه هستند، بررسی می‌کنند: پایه‌های نرم برای ارتعاش مداوم، گیره‌های سفت برای ضربه‌های گاه به گاه. JGX-1278D-235B هر دو مشکل را با یک مکانیسم فیزیکی حل می کند.اصطکاک کولن در رابط های تماس رشته به رشتهدرون مارپیچ کابل فولادی ضد زنگ چند سیمه.

حالت 1: میرایی مداوم ارتعاش (عملکرد عادی)

در طول عملیات معمولی تجهیزات - یک پمپ با سرعت ثابت کار می کند، یک کمپرسور در حال چرخش است، یک مجموعه ژنراتور که توان ثابت تولید می کند - تجهیزات ارتعاش با دامنه کم و فرکانس نسبتاً بالا تولید می کنند. این ارتعاش باعث جابجایی های ریز (معمولاً 5-50 میکرومتر) بین سیم های فولادی ضد زنگ جداگانه در هر یک از 7 رشته تشکیل دهنده کابل می شود. در این نقاط تماس، اصطکاک جامد انرژی جنبشی را به گرمای ناچیز تبدیل می کند. هرچه لرزش تجهیزات سخت‌تر باشد، رابط‌های تماس سیم به سیم بیشتری درگیر می‌شوند و یک اثر میرایی خودتنظیمی ایجاد می‌کنند که نیازی به تنظیم، تنظیم و منبع تغذیه خارجی ندارد.

حالت 2: جذب شوک گذرا (رویدادهای ضربه)

هنگامی که یک ورودی ناگهانی انرژی بالا رخ می دهد - یک رویداد چکش آب پمپ، شل شدن کمپرسور، برخورد ساختاری در حین جابجایی مواد، یا یک لرزش لرزه ای - کابل تحت پیکربندی مجدد هندسی در مقیاس ماکرو قرار می گیرد. رشته‌های منفرد می‌لغزند و در داخل بسته‌ی چند سیمی جابجا می‌شوند و انرژی ضربه را از طریق اصطکاک ترکیبی (سطح رشته) و تغییر شکل الاستیک (سطح مارپیچ) جذب می‌کنند. هندسه سیم پیچ شکل هشت افزایش سفتی پیشرونده را با افزایش تغییر شکل فراهم می کند و حفاظت ذاتی اضافه بار را بدون توقف های سخت مکانیکی ارائه می دهد. هنگامی که رویداد گذرا به پایان می رسد، کابل بدون تنظیم دائمی به هندسه اولیه خود باز می گردد.

JGX-1278D-235B - داده های عملکرد چند محوره کامل

همه رتبه‌بندی‌های بار بر اساس آزمایش خصوصیات نوع II است. مقادیر نشان دهنده عملکرد اسمی جداکننده با میله های نگهدارنده آلومینیومی در دمای محیط 23 درجه سانتیگراد است:

جدول 2: مشخصه بار-انحراف و سختی
جهت بارگیری	حداکثر بار استاتیک	حداکثر تغییر شکل	سفتی ارتعاش	سفتی شوک	نسبت سختی (لرزش/شوک)
عمودی - فشرده سازی	235 N	48.8 میلی متر	457 KN/m	196 KN/m	2.33*
45 درجه زاویه - ترکیبی	165.7 N	68.6 میلی متر	259 KN/m	98 KN/m	2.64*
جانبی - برش / رول	122.6 N	50.8 میلی متر	121 KN/m	121 KN/m	1.00*

تفسیر نسبت های سختی:نسبت سفتی ارتعاش به شوک عمودی 2.33* به این معنی است که جداساز در طول ارتعاش روزانه بیش از دو برابر سفت تر از یک رویداد شوک است. این ویژگی تعیین کننده جداکننده های طناب سیمی است: آنها پشتیبانی محکم و پایداری را برای عملکرد عادی فراهم می کنند در حالی که در شرایط اضافه بار گذرا سازگار و جذب انرژی می شوند. در جهت بارگذاری ترکیبی 45 درجه، این دیفرانسیل به 2.64* افزایش می‌یابد که باعث می‌شود JGX-1278D-235B برای تجهیزات نصب شده روی براکت که در آن بارهای فشاری و برشی ترکیبی غالب هستند، مؤثر باشد. نسبت جانبی 1.00* رفتار برشی متقارن هندسه کابل شکل هشت را منعکس می کند.

مشخصات ابعادی و جزئیات رابط

جدول 3: رابط فیزیکی و مکانیکی
پارامتر	ارزش	جزئیات
تعیین مدل	JGX-1278D-235B	1278 = کابل 12.7 میلی متر، 8 حلقه. 235 = بار عمودی نامی بر حسب نیوتن
ارتفاع (H)	95 میلی متر ± 3.30 میلی متر	ارتفاع آزاد تخلیه شده
عرض (W)	121 میلی متر	طول میله انتها به انتها
توده	2.22 کیلوگرم	با میله های آلومینیومی؛ تقریباً 3.0 کیلوگرم با گزینه نوار SS 304
قطر کابل	12.7 میلی متر	7 رشته * 19 سیم در هر رشته. نوع 304 SS
تعداد حلقه	8	شکل هشت الگوی سیم پیچ مارپیچ
سوراخ نصب	φ9.0mm (+0.13/-0.38)	از طریق سوراخ، در 90 درجه فرو رفته است
موضوع	M8 * 1.25	ISO متریک درشت؛ ضربه خورده در نوار
تنظیمات نصب	الف، ب، ج، د، ای، س	6 نوع استاندارد که تمام هندسه های نصب رایج را پوشش می دهد

دوام خاص محیط - جایی که نصب و فراموش کردن اهمیت بیشتری دارد

جدول 4: محیط های نصب چالش برانگیز و پاسخ JGX-1278D-235B
محیط زیست	حالت مرسوم خرابی نصب	محلول تمام فلزی JGX-1278D-235B
ایستگاه پمپاژ کویر از راه دور (50 درجه سانتیگراد روز / 5 درجه سانتیگراد شب؛ شاخص UV 11+؛ بازدید از سرویس = 8 ساعت رانندگی در هر طرف)	ترک خوردگی سطح لاستیکی از ازن + UV در عرض 24 ماه. چرخه حرارتی خستگی خط پیوند را تسریع می کند. هزینه ارسال یک خدمه دو نفره برای تعویض بیشتر از خود مانت است	صفر تخریب UV/ازون؛ 304 SS و آلومینیوم 6061-T6 هر دو نوسان حرارتی روزانه 45 درجه سانتیگراد را بدون تغییر ویژگی کنترل می کنند. هیچ بازدیدی از خدمات مورد نیاز نیست - هرگز
ابزار دقیق نظارت بر قطب شمال (محیط زمستانی -55 درجه سانتیگراد؛ دسترسی به هلیکوپتر فقط از نوامبر تا آوریل)	دمای انتقال شیشه ای الاستومری در حدود -40 درجه سانتیگراد تا -50 درجه سانتیگراد رسیده است. دقیقاً زمانی که حفاظت از تجهیزات حیاتی است، پایه سفت می شود و تمام قابلیت میرایی را از دست می دهد	304 SS شکل پذیری کامل و مدول الاستیک را تا -180 درجه سانتیگراد حفظ می کند. عملکرد میرایی در واقع در دماهای برودتی به دلیل افزایش ضریب اصطکاک بین رشته ای افزایش می یابد.
سکوی دریایی - دریایی تجاری (مه نمکی 365 روز در سال؛ تدارکات هلیکوپتر برای کلیه تعمیرات؛ مجوز کار در فضای محدود مورد نیاز است)	خوردگی نمک اسپری در رابط اتصال لاستیک به فلز باعث لایه لایه شدن تدریجی می شود. تعویض نیاز به انتقال خدمه هلیکوپتر، مجوز کار، و هماهنگی خاموش کردن تجهیزات دارد	بدون رابط پیوند برای خوردگی. لایه اکسید غیرفعال 304 SS در صورت خراشیدگی خود منفعل می شود. بازرسی بصری از پیاده رو - بدون نیاز به ورود به فضای محدود
طاق ایستگاه بالابر فاضلاب زیرزمینی (100٪ RH، اتمسفر H2S، مجوز ورود به فضای محدود برای هرگونه دسترسی فیزیکی لازم است)	سولفید هیدروژن به ترکیب لاستیک حمله می کند. رطوبت باعث تسریع خوردگی خط پیوند می شود. هر بازرسی یا جایگزینی نیاز به نظارت بر گاز، تهویه، مهار و فرد آماده به کار دارد	304 SS در دمای محیط H2S مقاوم است. بدون لاستیک برای تخریب؛ بازرسی بصری سالانه از دریچه ورودی طاق - بدون نیاز به ورود
خط فرآوری مواد غذایی و نوشیدنی (شستشوی روزانه سوزاننده در دمای 80 درجه سانتیگراد؛ الزامات بهداشتی FDA/USDA؛ مسیر حسابرسی برای همه مواد تماس با تجهیزات)	پایه های لاستیکی مواد شیمیایی پاک کننده را جذب می کنند، متورم می شوند و ذرات الاستومر را به محیط تولید می ریزند - یک خطر آلودگی. هر 2 تا 3 سال یک بار به عنوان بخشی از برنامه نگهداری پیشگیرانه، نصب را تعویض کنید.	304 SS CIP (تمیز در محل) سازگار با تمام رژیم های استاندارد تمیز کردن صنایع غذایی است. ریزش ذرات صفر؛ گواهی مواد کاملا قابل ردیابی موجود است. طراحی تمیز و بدون شکاف برای نگهداری باکتری
کارخانه فرآوری شیمیایی (اتمسفر مملو از حلال، تماس گاهگاهی با نشت، منطقه بندی ATEX/IECEx برای جوهای بالقوه خطرناک)	جذب بخار حلال باعث تورم حجم لاستیک 20-60٪ می شود. رتبه بار سواری ظرف چند هفته پس از نصب غیرقابل پیش بینی می شود. جایگزینی مکرر تنها استراتژی مدیریت ریسک است	304 SS نسبت به همه حلال های صنعتی رایج غیر قابل نفوذ است. رتبه بار پایدار و قابل پیش بینی برای طول عمر کامل است. ساختار تمام فلزی خطر انباشت بار استاتیک را حذف می کند

راهنمای انتخاب مواد میله نگهدارنده

جدول 5: ماتریس تصمیم گیری پیکربندی نوار
پیکربندی	مواد	پایان	سختی	مقاومت در برابر خوردگی	وزن	بهترین برنامه
الف - استاندارد	6061-T6 آلومینیوم	آنودایز سفید 10-15μm	متوسط	خوب (داخلی)	سبک ترین	مراکز داده، کارخانه های داخلی، محوطه های کنترل آب و هوا
ب - سخت	6061-T6 آلومینیوم	آنودایز سخت 25-50μm	بالا (350-500 HV)	خوب (در فضای باز)	نور	تجهیزات در فضای باز، محیط های ساینده، پتانسیل بالا
ج - دریایی	فولاد ضد زنگ 304	هیچ (لایه غیر فعال Cr2O3)	بالا	عالی (در خارج از کشور)	سنگین ترین (~35٪ بیشتر)	ساحلی، فراساحلی، شیمیایی، غذایی، دارویی - هر محیطی که خطر خوردگی بر همه ملاحظات دیگر غالب باشد

مرجع کامل سری JGX-1278

جدول 6: خانواده کامل محصول JGX-1278 — پیوسته رتبه بندی بار
مدل	بار عمودی (N)	H (mm)	W (mm)	جرم (کیلوگرم)	محدوده وزن بهینه تجهیزات (کیلوگرم)*
JGX-1278D-370B	370	76	92	1.81	15-26 کیلوگرم در هر سوار
JGX-1278D-310B	310	83	102	1.91	13-22 کیلوگرم در هر سوار
JGX-1278D-292B	292	89	105	2.00	12-21 کیلوگرم در هر سوار
★ JGX-1278D-235B	235	95	121	2.22	10-17 کیلوگرم در هر سوار
JGX-1278D-199B	199	108	133	2.40	8-14 کیلوگرم در هر سوار
JGX-1278D-176B	176	124	144	2.70	7-12 کیلوگرم در هر سوار
JGX-1278D-154B	154	137	156	2.90	6-11 کیلوگرم در هر سوار
JGX-1278D-122B	122	155	180	3.09	5-9 کیلوگرم در هر سوار

*محدوده بهینه در 40-70 درصد بار نامی برای بهترین عملکرد میرایی محاسبه شده است. انتخاب واقعی باید توزیع بار در نقاط مختلف نصب، بارهای دینامیکی در حین کار و هرگونه عدم تقارن در مرکز ثقل تجهیزات را در نظر بگیرد.

برنامه های کاربردی خاص بخش - مهندسی شده برای وظیفه صنعتی مداوم

جدول 7: نقشه کاربرد صنعت
صنعت	تجهیزات	منبع ارتعاش	مقدار JGX-1278D-235B
آب و فاضلاب	پمپ های گریز از مرکز، دمنده های هوادهی، اسکیدهای دوز شیمیایی	عدم تعادل پروانه، تلاطم سیال، رزونانس لوله	دوام 24 ساعته در محیط مرطوب؛ مقاوم در برابر H2S؛ تعمیر و نگهداری صفر برای ایستگاه های بدون سرنشین
تهویه مطبوع و تبرید	چیلر، برج خنک کننده، هواگیر، فن کندانسور	ضربان کمپرسور، عدم تعادل فن، انتقال ساختاری	پشت بام ضد آب و هوا؛ ایمنی دوچرخه سواری دمای فصلی؛ بدون نیاز به پوشش محافظ
هوای فشرده	کمپرسورهای چرخشی و رفت و برگشتی، خشک کن، مخازن گیرنده	نیروهای اینرسی پیستون، ضربان پیچ، رزونانس مخزن تحت فشار	شوک گشتاور راه اندازی و ارتعاش مداوم در یک دستگاه را کنترل می کند
برق توزیع شده	مجموعه ژنراتورهای دیزل و گاز، ماژول های تولید همزمان، میکروتوربین ها	پالس های شلیک موتور، عدم تعادل روتور، گذرا مرحله بار	تحمل نزدیکی در دمای بالا؛ مقاومت در برابر پاشش سوخت/روغن؛ ساخت و ساز غیر قابل احتراق
معدن و سنگدانه	درایوهای سنگ شکن، قاب های صفحه نمایش، گیربکس های نوار نقاله، پمپ های دوغاب	بارگذاری ضربه، عدم تعادل تسمه، ضربان دوغاب	مقاوم در برابر سایش؛ هیچ نقطه روانکاری برای گرفتگی وجود ندارد. رتبه بندی قرار گرفتن در معرض سایت معدن در فضای باز
نفت و گاز میانی	پمپ های تقویت کننده خط لوله، لغزش های متر، پانل های محرک شیر	لرزش ناشی از جریان، ضربان فشار، رویدادهای حفره پمپ	تحمل غوطه وری کامل هیدروکربن؛ سازگاری با مناطق خطرناک
خمیر و کاغذ	موتورهای پالایشگر، محرک تقویم، محفظه یاتاقان خشک کن، سیم پیچ	عدم تعادل رول، لرزش قطار درایو، گذرا سیستم بخار	استقامت در برابر رطوبت بالا در دمای بالا؛ مقاوم در برابر مواد شیمیایی سفید کننده
دریایی و بنادر	محفظه های کنترل جرثقیل، درایوهای دروازه ای کشتی به ساحل، پایه های موتور نوار نقاله	بارگیری ضربه از جابجایی کانتینر، ارتعاش ساختاری از ماشین آلات مجاور	ایمنی جوی نمک؛ اثرات چند جهته ناشی از چرخه جابجایی کانتینر را کنترل می کند

خلاصه ویژگی های عملکرد

مادام العمر صفر تعمیر و نگهداری:بدون بازرسی برنامه ریزی شده، بدون گشتاور مجدد، بدون روغن کاری، بدون تعویض. بررسی پیاده‌روی بصری در طول دوره‌های معمول تجهیزات تنها چیزی است که لازم است. عمر مفید بیش از 25 سال در شرایط رتبه بندی شده پیش بینی شده است.
پاسخ غیر خطی عمل دوگانه:2.33* تفاوت سختی بین حالت‌های لرزش و ضربه در جهت عمودی - سفت برای عملیات روزمره، سازگار برای ضربه‌های گذرا. یک دستگاه منفرد کار یک پایه لرزش و کمک فنر را انجام می دهد.
میرایی هیسترتیک:مکانیسم اصطکاک کولن 10 تا 25 درصد میرایی بحرانی را بدون داشپات خارجی یا سیستم های جرم تنظیم شده ارائه می دهد. میرایی متناسب با دامنه است - بدون کنترل خارجی، خود تنظیم می شود.
پوشش حرارتی شدید:محدوده عملیاتی -180 تا +300 درجه سانتیگراد. بدون شکنندگی سرد؛ بدون نرم شدن داغ مناسب برای همه چیز از جعبه های سرد برودتی گرفته تا تاسیسات مجاور توربین.
مقاومت شیمیایی جهانی:304 SS نسبت به هیدروکربن‌ها، حلال‌ها، سیالات هیدرولیک، سوخت‌ها، آب دریا، اسیدها (رقیق)، قلیایی‌ها و عوامل تمیزکننده صنعتی از جمله رژیم‌های CIP بی‌اثر است.
تخریب پیشرونده:جداکننده های طناب سیمی به خوبی از کار می افتند. شکستگی رشته سیم از نظر بصری در طول بازرسی معمول ماه ها یا سال ها قبل از به خطر افتادن ظرفیت بار عملکردی آشکار می شود - امکان جایگزینی برنامه ریزی شده و مبتنی بر شرایط به جای پاسخ اضطراری.
100% قابل بازیافت:کابل فولادی ضد زنگ + میله های آلومینیومی یا فولادی ضد زنگ. بدون ضایعات چسبنده لاستیک و فلز که نیاز به دفع تخصصی داشته باشد. هیچ ذرات الاستومری در طول سرویس یا در پایان عمر وارد جریان زباله نمی شود.

دستورالعمل های نصب

صافی فونداسیون:به مسطح بودن ≤0.5 میلی متر در هر ردپای میله دست یابید. در صورت نیاز از استاک فلزی (ترجیحاً فولاد ضد زنگ) استفاده کنید.
مشخصات بست:M8 * 1.25، حداقل نمره 8.8. واشر تخت زیر سر، واشر فنری قفل زیر مهره. برای میله های فولادی ضد زنگ: از اتصال دهنده های A4-80 (316 SS) برای حذف پتانسیل گالوانیکی استفاده کنید.
گشتاور:18-22 N·m (میله های آلومینیومی)؛ 25-30 N·m (میله های فولادی ضد زنگ). از آچار گشتاور کالیبره شده استفاده کنید.
تراز:± 2 درجه حداکثر انحراف زاویه ای بین صفحات نصب بالا و پایین پس از گشتاور نهایی.
ترخیص:شکاف ≥15 میلی متری را در اطراف مجموعه کابل در همه جهات حفظ کنید تا پوشش کامل تغییر شکل داده شود.
مقدار:وزن کل تجهیزات (N) ÷ بار هدف در هر جداساز (94-165 نیوتن برای 235B) = حداقل تعداد جداساز. برای توزیع متقارن به عدد زوج بعدی گرد کنید.

سوالات متداول

س: دوره بازپرداخت برای انتخاب جداکننده های طناب سیم به جای پایه های لاستیکی چقدر است؟: برای اکثر تاسیسات صنعتی، نقطه متقاطع در نقطه رخ می دهداولین فاصله زمانی تعویض برنامه ریزی شدهبرای پایه های الاستومری - معمولاً 3-5 سال پس از نصب اولیه. در آن نقطه، هزینه اجتناب‌شده برای تعویض پایه‌ها، نیروی کار برای تعویض، و زمان توقف تولید از قیمت اولیه JGX-1278D-235B فراتر می‌رود. از سال 5 به بعد، جداسازهای سیم طناب صرفه جویی خالص ایجاد می کنند. برای نصب از راه دور یا با دسترسی دشوار که هزینه لجستیک بازدید از سرویس بالا است، بازپرداخت می تواند فوری باشد - در روز 1 نصب.
س: آیا می توانم از این عایق ها در فضای باز و بدون هیچ گونه محافظت در برابر آب و هوا استفاده کنم؟: بله. ساختار تمام فلزی نیازی به پوشش محافظ، چکمه یا سرپناه ندارد. برای نصب در فضای باز در فاصله 5 کیلومتری خط ساحلی یا در اتمسفرهای صنعتی سنگین، گزینه میله فولادی ضد زنگ (Config C) را برای به حداکثر رساندن مقاومت در برابر خوردگی توصیه می کنیم. برای استفاده استاندارد در فضای باز داخلی، میله های آلومینیومی سخت آنودایز شده (Config B) دوام طولانی مدت عالی را ارائه می دهند.
س: چگونه بفهمم وزن تجهیزات من برای JGX-1278D-235B مناسب است؟: وزن پشتیبانی شده در هر نقطه نصب را محاسبه کنید. اگر بین 9.5 کیلوگرم تا 17 کیلوگرم در هر ایزولاتور (تقریباً 94-165 نیوتن) باشد، JGX-1278D-235B انتخاب مناسبی است. برای بارهای بالاتر یا کمتر از این محدوده، یک مدل متفاوت از سری JGX-1278 انتخاب کنید. مهندسین برنامه‌های کاربردی ما تأیید بار رایگان را برای همه درخواست‌های مظنه ارائه می‌کنند—به سادگی وزن تجهیزات و چیدمان نصب را به اشتراک بگذارید.
س: آیا کابل فولاد ضد زنگ هرگز نیاز به روغن کاری دارد؟: خیر. مکانیسم میرایی متکی استاصطکاک خشکبین رشته های سیم فولادی ضد زنگ روانکاری در واقع خواهد بودکاهش دهدعملکرد میرایی با کاهش ضریب اصطکاک بین رشته ای. کابل باید خشک و عاری از هرگونه چربی، روغن یا پوشش اعمال شده بر روی سطوح تماس رشته باقی بماند. اگر کابل با سیالات فرآیندی آلوده شود، یک پاک کردن ساده با حلال برای بازگرداندن عملکرد کامل کافی است - نیازی به جداسازی یا تعویض نیست.
س: اگر یک جداساز بیش از ظرفیت نامی خود بارگذاری شود، چه اتفاقی می افتد؟: JGX-1278D-235B یک ویژگی سخت شدن پیشرونده دارد: با افزایش تغییر شکل، سفتی به صورت غیر خطی افزایش می‌یابد و حفاظت ذاتی اضافه بار را فراهم می‌کند. یک اضافه بار کوتاه (مثلاً در حین نصب تجهیزات یا یک رویداد گذرا) باعث انحراف اضافی می شود اما به طور دائم به جداکننده آسیب نمی رساند - پس از برداشتن اضافه بار، کابل به هندسه اولیه خود باز می گردد. با این حال، اضافه بار پایدار بیش از ظرفیت استاتیکی نامی، سایش رشته سیم را تسریع می‌کند و باید از طریق اندازه‌گیری مناسب از آن جلوگیری کرد. اگر شک دارید، مدل بعدی با رتبه بالاتر از خانواده JGX-1278 را انتخاب کنید.
س: آیا این جداسازها برای کاربردهای لرزه ای مناسب هستند؟: بله. قابلیت میرایی چند جهته و منحنی سفتی غیر خطی، جداکننده های طناب سیمی را برای حفاظت لرزه ای تجهیزات مناسب می سازد. JGX-1278D-235B ایزوله‌سازی همزمان در هر سه محور انتقالی را فراهم می‌کند - در هنگام رخدادهای لرزه‌ای که حرکت زمین دارای اجزای افقی و عمودی است، بسیار مهم است. برای کاربردهای خاص لرزه ای، لطفاً پارامترهای زمین لرزه مبتنی بر طراحی پروژه خود را ارائه دهید (شتاب طیفی، محدوده فرکانس غالب) و تیم مهندسی ما مناسب بودن را تأیید می کند یا یک پیکربندی بهینه را توصیه می کند.

استانداردهای کیفیت و ساخت

جدا کننده های JGX-1278D-235B تحتISO 9001:2015مدیریت کیفیت با کنترل های تولید زیر:

مواد دریافتی:گواهی آسیاب برای سیم SS 304 (ASTM A313/A313M)، نوار آلومینیومی 6061-T6 (ASTM B221/B221M)
سیم پیچ کابل:سیم پیچی مارپیچ کنترل شده با CNC با جمع آوری داده های کشش در زمان واقعی (± 5% از اسمی)
چین دار کردن:پرس هیدرولیک با نظارت بر جابجایی نیرو؛ نمودار کنترل فرآیند آماری (SPC) در هر قطعه تولید
ابعادی:دستگاه اندازه گیری مختصات (CMM) تأیید موقعیت سوراخ، هندسه سینک کنتر و کلاس رزوه
عملکرد:آزمون انحراف بار استاتیکی پذیرش لات در AQL 1.0، سطح عادی II به ازای ISO 2859-1
آندایز کردن:تایید ضخامت پوشش بر اساس ISO 2360؛ کیفیت مهر و موم بر اساس ISO 2143 (تست نقطه رنگ)

درباره شرکت مایکروویو Xi'an Hoan، Ltd.

از زمان تأسیس ما در سال 2005، شیان هان به یک متخصص شناخته شده بین المللی در راه حل های عایق بندی ارتعاش، جذب شوک و اتلاف انرژی تبدیل شده است. تیم 500+ ما که از دفاتر مرکزی ما در شانشی، چین کار می‌کند - شامل بیش از 100 متخصص مهندسی، تولید و کیفیت - به مشتریان در بیش از 35 کشور در بخش‌های ماشین‌آلات صنعتی، تهویه مطبوع تجاری، مخابرات، تولید برق، حمل‌ونقل ریلی، سیستم‌های دریایی و تجهیزات پزشکی خدمات ارائه می‌دهد.

مرکز تولید دارای گواهی ISO 9001:2015 ما دارای مراکز ماشینکاری CNC، ایستگاه های سیم پیچ خودکار کابل، سلول های چین دار هیدرولیک و خطوط تولید کنترل شده توسط کامپیوتر است که در محیط های کنترل شده با آب و هوا کار می کنند. ما یک برنامه تحقیق و توسعه فعال متمرکز بر مواد میرایی پیشرفته، مدل‌سازی دینامیک ساختاری غیرخطی، و بهینه‌سازی جداساز مخصوص کاربرد را حفظ می‌کنیم - که ما را قادر می‌سازد هم سفارشات محصول استاندارد و هم راه‌حل‌های جداسازی کاملاً سفارشی‌سازی شده را برای نیازهای منحصر به فرد مشتری پشتیبانی کنیم.

درخواست پیشنهاد یا مشاوره فنی:مشخصات تجهیزات خود را به اشتراک بگذارید - وزن پشتیبانی شده، ردپای نصب، محیط عملیاتی، و اهداف جداسازی ارتعاش - و تیم مهندسی برنامه های ما یک توصیه سفارشی از سری JGX-1278 را با تأیید توزیع بار رایگان، معمولاً ظرف یک روز کاری ارائه می دهد.
