فشرده سازی فرکانس پایین سیم طناب شوک نصب ضد خرابکاری طراحی سنگین JGX-1276D-280B

دستیابی به موفقیت در کاهش ارتعاش فرکانس پایین برای زیرساخت های حیاتی

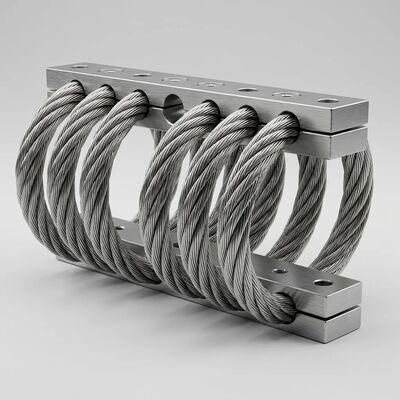

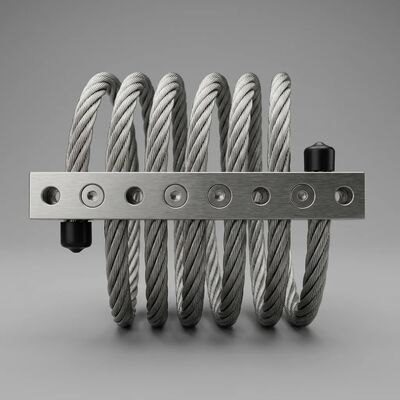

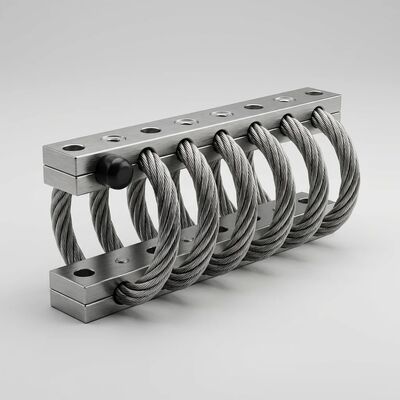

راJGX-1276D-280Bجداکننده ارتعاش طناب سیم عملکرد تضعیف فرکانس پایین استثنایی را ارائه می دهد که پایه های الاستومری معمولی نمی توانند با آن مطابقت داشته باشند. به عنوان پرظرفیت ترین عضو سری JGX-1276، این جداکننده کابل فولادی ضد زنگ 6 حلقه با قطر 12.7 میلی متر تا280 کیلوگرم بار استاتیکدر حالی که ایزولاسیون موثر ارتعاش از فرکانس‌های پایین را فراهم می‌کند5-8 هرتز- یک دستاورد مهندسی قابل توجه با توجه به اینکه مانت های سنتی معمولاً ورودی های زیر 10 هرتز را به جای تضعیف آنها تقویت می کنند.

مکانیسم منحصر به فرد اصطکاک بین رشته ای در کابل فولادی ضد زنگ ساخت 7x19 انرژی ارتعاشی فرکانس پایین را بدون نیاز به انحرافات استاتیکی بزرگ که پایداری تجهیزات را در سیستم های مبتنی بر فنر به خطر می اندازد، از بین می برد. این JGX-1276D-280B را قادر می سازد تا از ماشین آلات دوار بزرگ، سیستم های ساختاری و تجهیزات زیرساختی حساس در برابر نوسانات ناشی از باد، لرزش های ریز لرزه ای و ارتعاشات ترافیکی ناشی از زمین محافظت کند.

مشخصات فنی

مزایای کلیدی عملیاتی

• پیشرفت در کاهش فرکانس پایین:به طور موثر انرژی ارتعاشی را در محدوده 5-8 هرتز جدا می کند - یک باند فرکانسی که در آن پایه های لاستیکی معمولی و فنرهای سیم پیچ معمولاً به جای تضعیف تقویت می شوند. این قابلیت برای محافظت از سازه های بلند در برابر نوسانات ناشی از باد، جداسازی ماشین آلات دوار بزرگ از نیروهای عدم تعادل کم RPM و جداسازی الکترونیک حساس از ارتعاشات ترافیکی زمینی ضروری است.
• امنیت فیزیکی ضد خرابکاری:اتصال دهنده های امنیتی مقاوم در برابر دستکاری، ساختار تمام فلزی متراکم، و معماری کاملاً محصور در برابر جداسازی قطعات غیرمجاز، برش، کنجکاوی و ضربه در تاسیسات در دسترس عموم یا از راه دور مقاومت می کنند. بدون اجزای لاستیکی یا پلیمری در معرض دید که می تواند برش داده شود، بسوزد یا مورد حمله شیمیایی قرار گیرد.
• سرکوب نوسانات سریع:نسبت میرایی C/Cc > 15% انرژی تشدید را در 2-3 سیکل نوسانی تلف می‌کند و از ایجاد ارتعاش پایدار که منجر به خستگی ساختاری، شل شدن مفصل پیچ‌ها و خرابی قطعات الکترونیکی در تجهیزات زیرساختی حیاتی می‌شود، جلوگیری می‌کند.
• عمر سرویس نگهداری صفر:برخلاف دمپرهای هیدرولیک که به تغییر سیال یا پایه های لاستیکی نیاز به تعویض دوره ای به دلیل خزش و کهنه شدن دارند، JGX-1276D-280B تمام فلزی خواص مکانیکی ثابتی را در طول عمر عملیاتی 20 سال و بدون مداخله تعمیر و نگهداری حفظ می کند.
• دوام در هوای آزاد:مقاومت ثابت شده در برابر 1000+ ساعت قرار گرفتن در معرض اسپری نمک، اشعه ماوراء بنفش مداوم، باران اسیدی، ازن و رشد بیولوژیکی عملکرد قابل اعتمادی را در محیط های ساحلی، استوایی، بیابانی و قطب شمال بدون محفظه های محافظ تضمین می کند.
• جداسازی چند جهته:کاهش همزمان ارتعاش در محورهای تراکم، برش و رول، نیاز به مهارهای جانبی مجزا را از بین می‌برد - پیچیدگی نصب و نقاط خرابی احتمالی را کاهش می‌دهد.

سناریوهای کاربردی معمولی

نصب گزینه های پیکربندی

JGX-1276D-280B از ترتیبات نصب انعطاف پذیر برای تطبیق با محدودیت های نصب متنوع پشتیبانی می کند:

• پایه فشرده سازی (عمودی):بار عمود بر صفحه کابل اعمال می شود - پیکربندی استاندارد برای پایه های تجهیزات، بسته های نصب شده روی لغزش، و مجموعه های ژنراتور.
• پایه فشاری 45 درجه:جهت گیری زاویه ای با ترکیب اجزای جداسازی عمودی و افقی - بهینه برای ماشین آلات رفت و برگشتی که نیروهای دینامیکی چند جهته تولید می کنند.
• برشی / رول مونت (افقی):بار اعمال شده موازی با صفحه کابل - برای جداسازی تجهیزات معلق، میرایی پشتیبانی لوله و کاربردهای مهار جانبی توصیه می شود.

انتخاب پیکربندی مواد

• میله های نگهدارنده فولاد ضد زنگ (استاندارد برای فضای باز):حداکثر مقاومت در برابر خوردگی و امنیت فیزیکی. برای تاسیسات ساحلی، فراساحلی و بدون مراقبت در فضای باز که هم در معرض قرار گرفتن در معرض محیطی و هم مقاومت در برابر خرابکاری نگران کننده هستند، توصیه می شود.
• میله های نگهدارنده آلومینیوم آنودایز سخت (گزینه داخلی):وزن سبک تر با محافظت عالی در برابر خوردگی از لایه اکسید آندی ضخیم. مناسب برای جداسازی تجهیزات سنگین داخلی، اتاق های ماشین آلات HVAC و محیط های کنترل شده که کاهش وزن در اولویت است.

تضمین کیفیت و تست

هر ایزولاتور JGX-1276D-280B قبل از ارسال تحت یک پروتکل آزمایش جامع قرار می گیرد:

• اندازه گیری بار-انحراف استاتیک در جهت گیری های تراکم، تراکم 45 درجه و برش/غلت
• خصوصیات میرایی از طریق روش کاهش لگاریتمی در محدوده دمایی نامی
• بازرسی ابعادی همه موقعیت‌های سوراخ نصب، موازی‌سازی میله‌ها و هندسه حلقه کابل
• تایید کیفیت تصفیه سطح شامل ضخامت پوشش و تست چسبندگی
• قابلیت ردیابی شماره سریال فردی که هر ایزولاتور را به گواهی آزمایشی خاص خود مرتبط می کند

درباره شرکت مایکروویو Xi'an Hoan، Ltd.

شرکت مایکروویو Xi'an Hoan از سال 2005 در خط مقدم مهندسی جداسازی ارتعاش قرار داشته است. تأسیسات دارای گواهی ISO 9001:2015 ما ترکیبی از ماشینکاری داخلی CNC، شکل دهی خودکار کابل، و آزمایش انحراف بار دقیق برای تولید زیرساخت‌های خاص تقاضای ارتعاشی است که به طور خاص برای تولید زیرساخت‌های سیم کشی مورد نیاز است. برنامه های کاربردی در سراسر جهان

تیم مهندسی برنامه ما با بیش از 500 نیروی کار حرفه ای، پشتیبانی جامع پیش فروش شامل محاسبه بار، بهینه سازی الگوی نصب و طراحی پیکربندی سفارشی را ارائه می دهد. ما به بیش از 35 کشور صادر می کنیم و به اپراتورهای مخابراتی، مقامات راه آهن، شرکت های آب، شرکت های توزیع برق، اپراتورهای دریایی و پیمانکاران خدمات ساختمانی خدمات ارائه می دهیم که به عایق ارتعاشی مطمئن و بدون نیاز به تعمیر و نگهداری وابسته هستند.

با متخصصان حفاظت از زیرساخت ما تماس بگیرید تا در مورد الزامات جداسازی فرکانس پایین خود صحبت کنید. ما تجزیه و تحلیل بار، تخمین پاسخ فرکانس، و پیشنهادات پیکربندی نصب سفارشی را برای برنامه حفاظت از تجهیزات خاص شما ارائه می دهیم.
