JGX-0958D-108A جداکننده لرزش سیم سیم مدل های FEA پیش تایید شده پشتیبانی مهندسی معکوس

جداکننده لرزش طناب سیم JGX-0958D-108A: کنترل ارتعاش درجه مهندسی با مدل های شبیه سازی معتبر

عایق ارتعاش طناب سیمی چیست و چگونه کار می کند؟

جداکننده ارتعاش طناب سیمی یک دستگاه مکانیکی غیرفعال است که انرژی ارتعاش را از طریق اصل کاهش می دهد.میرایی اصطکاکی کولناصطکاک خشک بین رشته های سیم فولادی منفرد ایجاد می شود زیرا سیم پیچ طناب تحت بار خم می شود. برخلاف پایه‌های الاستومری (لاستیکی) که انرژی ارتعاش را به گرما در ماتریس مواد تبدیل می‌کنند، JGX-0958D-108A انرژی را در رابط میکروسکوپی بین 133 سیم جداگانه خود (7 رشته * 19 سیم در هر رشته) تلف می‌کند و مکانیزمی را ایجاد می‌کند که بدون نیاز به تعمیر و نگهداری و بدون ذرات کاهش درجه حرارت با افزایش سن ایجاد می‌کند.

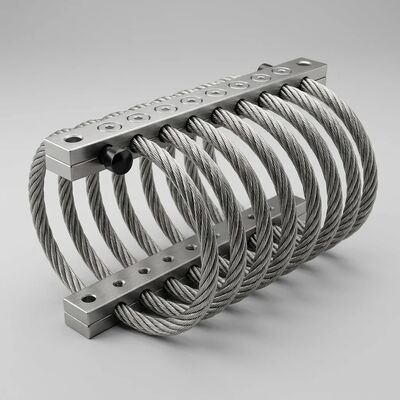

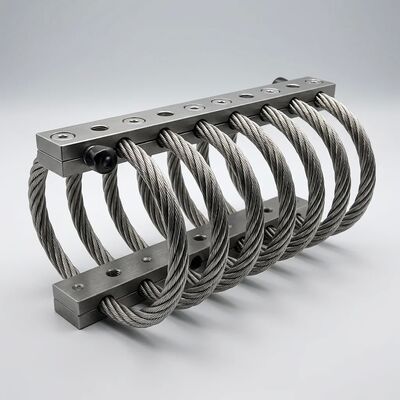

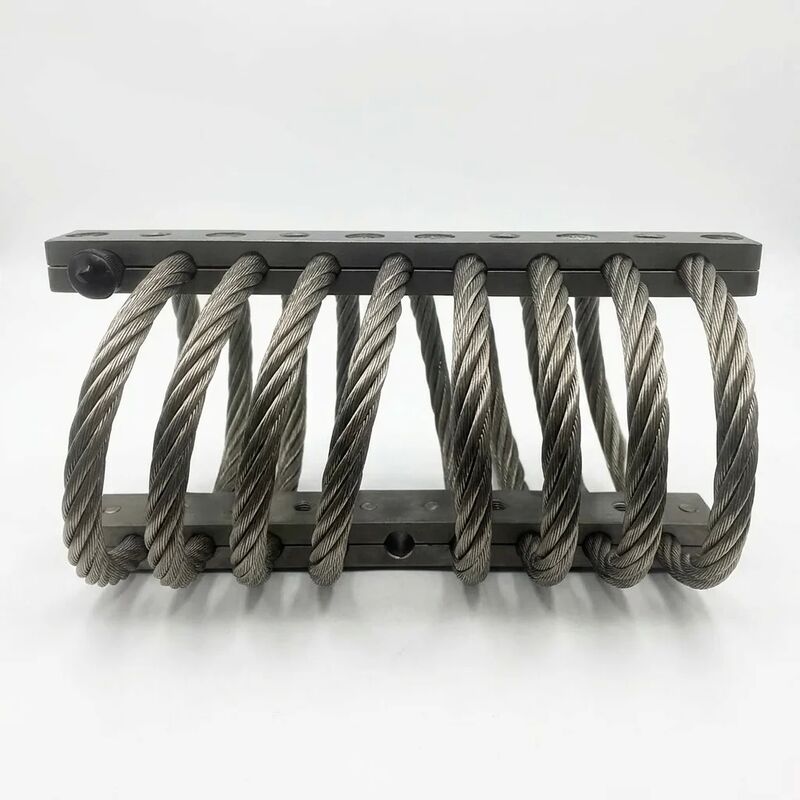

JGX-0958D-108A از سه جزء تشکیل شده است: طناب سیم 304 از جنس استنلس استیل 7*19 (قطر اسمی 6.4 میلی متر، 8 حلقه فعال)، بلوک های گیره آلیاژ آلومینیوم 6061-T6 بالا و پایین با سطح سخت آنودایز شده با روکش فولادی استنلس استیل 0 و M1. هنگامی که بین منبع ارتعاش و ساختار محافظت شده نصب می شود، سیم پیچ سیم بکسل در پاسخ به تحریک ورودی خم می شود و اصطکاک بین رشته ای کنترل شده ای را ایجاد می کند که انرژی جنبشی را به گرمای ناچیز تبدیل می کند در حالی که هم سختی (حمایت بار) و هم میرایی (اتلاف انرژی) را در یک عنصر فشرده ایجاد می کند.

مدل‌های FEA از پیش تأیید شده: چرخه طراحی خود را 2 تا 3 هفته کوتاه کنید

یکی از چالش‌های مداوم در انتخاب جداکننده ارتعاش، شکاف بین داده‌های کاتالوگ و عملکرد نصب‌شده در دنیای واقعی است. رتبه بندی بار استاتیک به شما می گوید که آیا جداساز می تواند وزن را تحمل کند یا خیر. آنها به شما نمی گویند که چگونه به صورت پویا در فرکانس تحریک خاص، جهت نصب و سختی اتصال شما رفتار می کند. به طور سنتی، بستن این شکاف مستلزم سفارش نمونه، ساخت تجهیزات آزمایشی، مشخص‌سازی جدول لرزاننده و تکرار است - فرآیندی که معمولاً 2 تا 3 هفته در هر چرخه طراحی طول می‌کشد.

JGX-0958D-108A این مشکل را برطرف می کندمدل های شبیه سازی FEA از پیش تایید شدهبه عنوان وثیقه مهندسی گنجانده شده است. هر مدل با داده‌های تست فیزیکی از یک جدول لرزاننده الکترودینامیکی 6-DOF همبستگی دارد و دقت شبیه‌سازی به اندازه‌گیری را در 5±% برای این خروجی‌های کلیدی به دست می‌آورد:

• منحنی های بار-انحراف استاتیکدر جهت فشار، کشش و بارگذاری برشی
• سختی دینامیکی (K*) و ضریب تلفات (η)به عنوان توابع دامنه تحریک (0.1 میلی متر تا 2.0 میلی متر پیک به پیک)
• قابلیت انتقال (T)در محدوده فرکانس 5 هرتز تا 500 هرتز در بار نامی
• شکل و مساحت حلقه هیسترزیس- ارتباط مستقیم با اتلاف انرژی در هر چرخه
• ضریب تقویت تشدید (Q)برای سه فرکانس مدال اول

این مدل‌ها در قالبی سازگار با Ansys Mechanical، Abaqus و COMSOL Multiphysics ارائه می‌شوند که به تیم دینامیک سازه شما اجازه می‌دهد تا JGX-0958D-108A را مستقیماً در یک مدل در سطح سیستم قرار دهد و عملکرد جداسازی را قبل از متعهد شدن به تهیه سخت‌افزار ارزیابی کند.

خدمات مهندسی معکوس: یک روش 4 فازی سیستماتیک

هنگامی که ماشین آلات تولید به جداسازهای ارتعاشی متکی است که دیگر تولید نمی‌شوند - به دلیل اینکه تامین‌کننده اصلی خط تولید را متوقف کرده، ابزار آن را تغییر داده یا از کار افتاده است - مالک تجهیزات با مجموعه‌ای از انتخاب‌های نامطلوب روبرو می‌شود: پذیرش عملکرد عایق‌شده از پایه‌های قدیمی، سفارش طراحی مجدد سفارشی پرهزینه، یا تعویض کل دستگاه. پلت فرم JGX-0958D-108A گزینه چهارم را از طریق خدمات مهندسی معکوس یکپارچه خود ارائه می دهد.

فاز 1: اندازه‌شناسی و مستندسازی (3 تا 5 روز کاری)

• اسکن لیزری سه بعدی جداساز موجود برای ثبت هندسه پاکت خارجی با دقت 0.05 ± میلی متر
• اندازه گیری رابط نصب: قطر سوراخ پیچ، فاصله از مرکز به مرکز، مشخصات رزوه، و عمق سوراخ متقابل
• شناسایی مواد از طریق آنالیز XRF (فلورسانس اشعه ایکس) برای تعیین درجه آلیاژ سیم طناب و ترکیب بلوک گیره
• مستندات عکاسی جهت نصب، مناطق فاصله مجاور، و هر گونه الگوهای سایش یا خوردگی قابل مشاهده که طراحی جایگزین را نشان می دهد.

فاز 2: مشخص کردن عملکرد (5 تا 7 روز کاری)

• تست بار-انحراف استاتیک در هر سه محور بارگذاری روی دستگاه تست جهانی با دقت لودسل کلاس 0.5
• خصوصیات دینامیکی در یک تکان دهنده الکترودینامیک: ورودی سینوس جاروب از 5 هرتز تا 500 هرتز، اندازه گیری قابلیت انتقال و زاویه فاز
• تست پاسخ ضربه: ورودی های پالس نیمه سینوسی در 15 گرم، 30 گرم و 50 گرم برای ثبت رفتار کاهش شوک جداکننده
• استخراج حلقه هیسترزیس در دامنه های جابجایی 0.5 میلی متر، 1.0 میلی متر و 2.0 میلی متر برای تعیین کمیت اتلاف انرژی در هر چرخه

فاز 3: همبستگی و بهینه سازی FEA (5 تا 7 روز کاری)

• ساخت یک مدل FEA با وفاداری بالا که برای مطابقت با اندازه‌گیری‌های فاز 2 تا 5±% تنظیم شده است.
• بهینه سازی پارامتری قطر طناب سیم (محدوده 4.8-9.5 میلی متر)، تعداد سیم پیچ (6-12 حلقه)، و هندسه بستن برای دستیابی به عملکرد معادل یا بهبود یافته در همان پاکت
• پیش‌بینی عمر خستگی با استفاده از شمارش چرخه جریان باران و قانون ماینر، با هدف حداقل 10⁷استقامت چرخه در بار نامی

فاز 4: صلاحیت و تحویل (10 تا 15 روز کاری)

• ساخت 5 نمونه اولیه واحد JGX-0958D-108A با مشخصات بهینه پیکربندی شده
• آزمایش دینامیکی پشت به پشت در برابر جداکننده اصلی در همان تنظیم لرزان
• ارائه یک گزارش تست صلاحیت که عملکرد اصلی و جایگزینی را در تمام پارامترهای اندازه‌گیری شده مقایسه می‌کند
• اجرای نهایی تولید و ارسال ایزولاتورهای جایگزین گواهی شده با اسناد کامل ردیابی مواد

میرایی بدون ذرات: چرا سازگاری اتاق تمیز معادله انتخاب را تغییر می دهد

طبقه بندی اتاق تمیز ISO 14644-1 محدودیت های سختی را برای غلظت ذرات معلق در هوا اعمال می کند. یک پایه ارتعاشی الاستومری منفرد در یک پارچه نیمه هادی کلاس 5 (ISO 5 / FED STD 209E Class 100) می تواند ذرات لاستیک میکروسکوپی کافی را در طول عمر مفید 3 تا 5 ساله خود از بین ببرد تا تعداد ذرات را در طول پایش معمول محیطی ایجاد کند. جدا کننده های طناب سیم این حالت خرابی را در سطح جزء حذف می کنند.

مکانیسم میرایی JGX-0958D-108A کاملاً مکانیکی است: از آنجایی که 133 سیم فولادی ضد زنگ مجزا در ساختار طناب 7*19 در طول خمش روی یکدیگر می لغزند، آنها اصطکاک کنترل شده را بدون ساییدگی، بدون ریزش و بدون نیاز به روانکاری ایجاد می کنند. هیچ عنصر الاستومری، هیچ پیوند چسبنده، هیچ پوششی که بتواند لایه لایه شود، و هیچ ماده آلی که بتواند در محیط های خلاء گاز خارج شود وجود ندارد. سطح سخت آنودایز شده روی بلوک های گیره آلومینیومی 6061-T6 مقاومت در برابر سایش را بدون ایجاد گرد و غبار اکسید آلومینیوم ایجاد می کند. این باعث می شود JGX-0958D-108A برای موارد زیر مناسب باشد:

• ساخت نیمه هادی:استپرهای ویفر، ابزارهای CMP (صفحه‌سازی مکانیکی شیمیایی)، کاشت‌کننده‌های یونی، و سیستم‌های ردیابی لیتوگرافی که در آن آلودگی ذرات زیر 0.1 میکرومتر می‌تواند باعث کاهش عملکرد قالب شود.
• تولید دارو:جداکننده‌های پرکننده آسپتیک، پشته‌های سینی لیوفیلیزر، جداسازی لرزش پرس تبلت، و پایه‌های سیستم تمیز در محل (CIP) در معرض چرخه‌های شستشوی مکرر
• اپتیک و فوتونیک:جداول تداخل سنج لیزری، محفظه های پوشش نوری، برج های کشش فیبر نوری، و جداسازی پایه تلسکوپ که در آن نشست ذرات بر روی سطوح نوری باعث کاهش انتقال و افزایش نور سرگردان می شود.
• میکروسکوپ الکترونی:جداسازی ستون SEM و TEM که در آن تاری تصویر ناشی از ارتعاش و آلودگی ستون ناشی از ذرات هر دو وضوح تصویر را کاهش می‌دهند.
• مترولوژی دقیق:جداسازی پایه گرانیتی دستگاه اندازه گیری مختصات (CMM)، تسترهای گردی، پروفیلومترهای سطح و ایستگاه های کالیبراسیون بلوک سنج

JGX-0958D-108A مشخصات فنی کامل

چگونه JGX-0958D-108A با ایزولاتورهای الاستومری مقایسه می شود؟

سوالات متداول

شماره مدل JGX-0958D-108A به چه معناست؟پیشوند "JGX" خانواده محصولات جداکننده طناب سیم سازنده را مشخص می کند. "0958" اندازه و کد پیکربندی این کلاس پاکت است. "D" پیکربندی نصب دو گیره را مشخص می کند (دو بلوک آلومینیومی سیم پیچ سیم بکسل را می گیرند). "108" بار فشاری نامی بر حسب کیلوگرم است. پسوند "A" پیکربندی استاندارد با سیم طناب SS304 و بلوک های آلومینیومی 6061-T6 را نشان می دهد.

آیا می توانم از مدل FEA با نرم افزار شبیه سازی موجود خود استفاده کنم؟مدل‌های FEA از پیش تأیید شده در قالب فایل خنثی قابل واردات به Ansys Mechanical (v2021 R2+)، Abaqus (6.14+)، COMSOL Multiphysics (5.6+) و Nastran (از طریق عرشه داده انبوه) تحویل داده می‌شوند. اگر تیم شما از حل کننده دیگری استفاده می کند، برای پشتیبانی از تبدیل فرمت با گروه مهندسی برنامه های ما تماس بگیرید.

حداقل اطلاعات مورد نیاز برای شروع یک پروژه مهندسی معکوس چیست؟ما به ابعاد پاکت جداساز موجود (یک عکس با مرجع مقیاس اغلب برای ارزیابی اولیه کافی است)، تخمینی از جرم پشتیبانی شده و فرکانس ارتعاش غالب یا سرعت عملکرد دستگاه نیاز داریم. از این سه ورودی، تیم برنامه‌های کاربردی ما می‌توانند پروژه را تحت پوشش قرار دهند و در عرض 2 روز کاری، یک پیشنهاد ثابت ارائه کنند.

آیا سطح سخت آنودایز شده به مرور زمان از بین می رود؟لایه آنودایز سخت نوع III دارای ضخامت 25-50 میکرومتر با سختی ویکرز 350-400 HV است. در خدمات صنعتی معمولی، سطح بلوک گیره که با طناب سیم تماس می‌گیرد، سایش ناچیزی را تجربه می‌کند، زیرا رابط طناب به بلوک ثابت است (بدون حرکت لغزشی) - تمام حرکات میرایی در خود سیم‌پیچ طناب رخ می‌دهد.
