JGX-0958D-108A جداکننده لرزش سیم رسی 100٪ طراحی بازیافتی زنجیره تامین امن پشتیبانی LTA

عایق ارتعاش طناب سیم JGX-0958D-108A: کنترل لرزش صنعتی پایدار با تداوم تامین تضمینی

چرا پایداری در انتخاب اجزای جداسازی ارتعاش اهمیت دارد؟

تدارکات صنعتی در حال تغییر اساسی است. انطباق زیست‌محیطی که زمانی در پایان فرآیند مشخص‌سازی انجام می‌شد، اکنون یک معیار انتخاب مقدماتی است که توسط سه نیروی همگرا هدایت می‌شود: الزامات گزارش ESG (محیط‌زیست، اجتماعی و حکومت)، مقررات مسئولیت تولیدکننده (EPR) توسعه‌یافته در اتحادیه اروپا و بازارهای نوظهور که محصولات مرزی را تعدیل کرده‌اند، مکانیزم‌های کربنی بالا را تعدیل می‌کنند. جداکننده ارتعاش فروتن - جزیی که اغلب با قیمت واحد انتخاب می‌شود - هزینه‌های محیطی پنهانی را به همراه دارد که در هر چرخه جایگزینی در طول عمر کارکرد 20 ساله ماشین جمع‌آوری می‌شود.

JGX-0958D-108A به این موضوع در سطح مواد پرداخته است. سادگی ساختاری آن -دو ماده، دو جریان بازیافت- هزینه دفع پایان عمر و بار زیست محیطی ذاتی در پایه های الاستومری چند ماده ای را که لاستیک را با چسب های ولکانیزاسیون به فولاد می چسبانند، حذف می کند و کامپوزیتی را ایجاد می کند که نمی تواند از نظر اقتصادی برای بازیافت جدا شود.

ترکیب مواد و قابلیت بازیافت: تجزیه و تحلیل سطح جزء

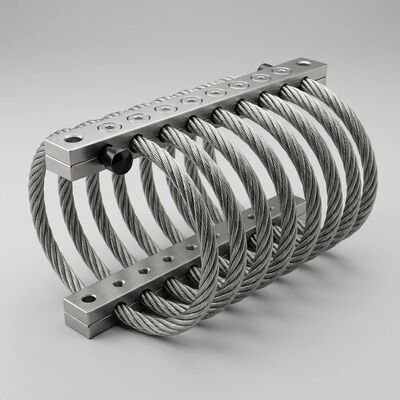

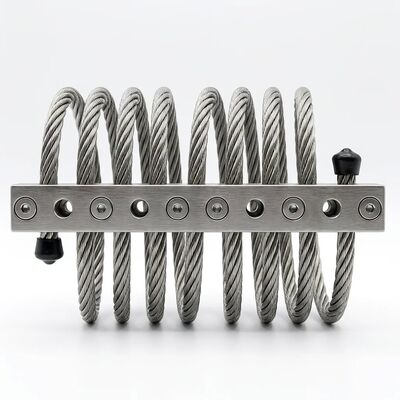

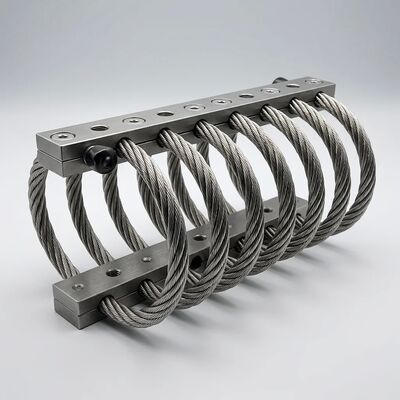

طناب سیم فولادی ضد زنگ 304 (ساخت 7*19، Ø6.4 میلی متر)

• وزن در واحد:تقریباً 0.52 کیلوگرم (61٪ از کل واحد جرم)
• ترکیب آلیاژ:Fe-18Cr-8Ni-0.08C (حداکثر)، ریزساختار کاملا آستنیتی
• مسیر بازیافت:ضایعات فولاد ضد زنگ گرید 304، پذیرفته شده توسط کلیه بازیافت های فلزات آهنی و غیرآهنی در سراسر جهان
• ارزش قراضه:به طور معمول 50-65٪ از LME نیکل + شاخص ضایعات فولاد ضد زنگ تنظیم شده با کروم
• بازیافت انرژی:تقریباً 30 درصد انرژی تولید اولیه (مسیر کوره قوس الکتریکی)
• تخریب بازیافت:هیچ - SS304 را می توان بدون از دست دادن خواص آلیاژ، بی نهایت بازیافت کرد

بلوک های گیره آلیاژ آلومینیوم 6061-T6 (آنودایز سخت)

• وزن در واحد:تقریباً 0.30 کیلوگرم (35٪ از کل جرم واحد، دو بلوک)
• ترکیب آلیاژ:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr، سخت شده در اثر بارش تا دمای T6
• مسیر بازیافت:درجه ضایعات آلومینیوم فرفورژه، جداسازی شده از فولاد ضد زنگ با جداسازی مغناطیسی ساده
• ارزش قراضه:معمولاً 60 تا 75 درصد قیمت آلومینیوم اولیه LME (حق بیمه ضایعات فرفورژه درجه بالا)
• بازیافت انرژی:تقریباً 5٪ انرژی تولید آلومینیوم اولیه (95٪ صرفه جویی در انرژی در مقابل ذوب هال-هرولت)
• سازگاری با آنودایز سخت:لایه اکسید آندی (<50μm Al2O3) در جریان ذوب مجدد آلومینیوم در شار نمک مذاب حل می شود بدون اینکه مذاب را آلوده کند.

مراحل جداسازی پایان عمر (زیر 60 ثانیه در هر واحد)

1. چهار پیچ و مهره فولادی ضد زنگ M10 * 1.5 میلی متری A2-70 را با استفاده از یک آچار استاندارد 17 میلی متری جدا کنید.
2. دو بلوک گیره آلومینیومی را از سیم پیچ سیم بکسل جدا کنید
3. پیچ ها و سیم پیچ ها را در سطل بازیافت آهنی/فولاد ضد زنگ بیندازید
4. بلوک های گیره آلومینیومی را در سطل بازیافت آلومینیومی بیندازید
5. کیسه پلی اتیلن و بسته بندی کارتن راه راه را از طریق جریان های زباله استاندارد کاغذ/پلاستیک بازیافت کنید

نتیجه: صفر کیلوگرم تا دفن زباله. طبقه بندی زباله های خطرناک صفر هزینه دفع صفر ارزش بازیافت ضایعات فلزی بالقوه تقریباً 0.30-0.50 دلار در هر واحد در قیمت های فعلی کالا.

زنجیره تامین ایمن: معماری سه لایه برای وقفه در تولید صفر

عایق ارتعاش معمولاً کمتر از 1٪ از هزینه صورتحساب مواد دستگاه را نشان می دهد، اما عدم وجود آن می تواند کل خط مونتاژ را متوقف کند. این عدم تقارن - هزینه واحد کم، تأثیر فاجعه‌بار کمبود - انعطاف‌پذیری زنجیره تأمین را به کم‌ارزش‌ترین ویژگی در انتخاب اجزا تبدیل می‌کند. زنجیره تامین JGX-0958D-108A پیرامون سه سطح افزونگی طراحی شده است تا اطمینان حاصل شود که هیچ رویدادی نمی تواند تحویل را قطع کند.

ردیف 1: تولید یکپارچه عمودی (تک تسهیلات، کنترل کامل فرآیند)

• شکل دهی سیم طناب:دستگاه خم کن سیم CNC 6 محور با کنترل کشش حلقه بسته (2% دقت پیش بار سیم پیچ ±). قابل برنامه ریزی برای تعداد سیم پیچ از 6 تا 12 حلقه و قطر از 4.8 میلی متر تا 9.5 میلی متر بدون تغییر ابزار
• ماشینکاری بلوک گیره:مراکز فرز CNC 5 محوره با پروب در حین فرآیند (Renishaw OMP40). بازرسی ابعادی خودکار در هر قسمت: قطر سوراخ پیچ (M10 + 0.2/-0 میلی متر)، فاصله از مرکز به مرکز (120 ± 0.1 میلی متر * 0.1 ± 80 میلی متر) و شعاع شیار طناب برای اطمینان از توزیع یکنواخت فشار گیره
• مونتاژ و تست:بست کنترل شده با گشتاور پنوماتیک تا 2.5 ± 37.5 نیوتن متر. تأیید 100٪ بار استاتیکی انحراف در فشرده سازی 108 کیلوگرم، با ثبت داده ها برای کنترل فرآیند آماری

ردیف 2: مواد خام دو منبع با جداسازی جغرافیایی

• میله سیم SS304 (5.5 میلی متر):دو آسیاب دارای گواهینامه ISO 9001 واقع در استان های مختلف که هر کدام دارای قابلیت ذوب، نورد و سیم کشی مستقل هستند. ممیزی سه ماهه با آزمایش کشش (UTS ≥ 515 MPa، YS ≥ 205 MPa، ازدیاد طول ≥ 35%) و تأیید اندازه دانه متالوگرافی (ASTM E112 اندازه دانه 6-8)
• صفحه آلومینیومی 6061-T6 (ضخامت 25 میلی متر):دو تامین کننده اکستروژن با عملیات جداگانه ریخته گری بیلت. دارای گواهینامه ASTM B209 با تأیید رسانایی (حداقل 40-45٪ IACS) برای تأیید مزاج T6
• سهام ایمنی:90 روز موجودی مواد خام مستقل از سفارشات عقب افتاده مشتری نگهداری می شود. تا زمانی که سفارش کار ماشینکاری منتشر نشود، مواد اولیه به سفارش های مشتری خاص اختصاص داده نمی شود

ردیف 3: ساختار برنامه توافق نامه بلند مدت (LTA).

• قیمت گذاری:قیمت پایه قفل شده برای دوره های 12 ماهه، سالانه با یک شاخص وزنی تنظیم می شود: 40٪ آلومینیوم LME (فروشنده 3 ماهه)، 30٪ LME نیکل (فروشنده 3 ماهه)، 15٪ CPI چین، 15٪ ثابت. تعدیل سالانه 8± درصد محدود شده است. شفافیت کامل قیمت—مقادیر شاخص و محاسبه در هر بررسی تجاری فصلی منتشر می شود
• تخصیص ظرفیت:شکاف های تولید تضمینی که بر حسب قطعه در هر سه ماهه تقویم اندازه گیری می شود. پیش بینی 120 روزه به روز رسانی ماهانه؛ سفارشات شرکتی در پنجره پیش بینی نسبت به سفارشات لحظه ای اولویت دارند
• زمان بندی تحویل:سفارشات انتشار برنامه ریزی شده در برابر LTA امکان ارسال هفتگی یا دو هفته یکبار مطابق با آهنگ تولید شما را فراهم می کند. پر کردن خودکار به سبک Kanban برای مشتریان با قابلیت EDI (تبادل الکترونیکی داده) در دسترس است
• تسریع در تامین:مشتریان LTA برای شرایط اضطراری، با پردازش 48 ساعته از تسریع درخواست تا ارسال، دسترسی اولویتی به بافر انبار ایمنی 90 روزه دارند.
• بررسی فصلی کسب و کار (QBR):بررسی مشترک تحویل به موقع (هدف ≥98٪)، انطباق با کیفیت (هدف ≤99.5٪ بدون نقص)، طرح های کاهش هزینه، و پیش بینی تقاضای 12 ماهه

تجزیه و تحلیل هزینه کل مالکیت: طناب سیم در مقابل جدا کننده های الاستومری بیش از 10 سال

تصمیم خرید بر اساس مقایسه قیمت واحد به تنهایی به طور سیستماتیک هزینه واقعی جداسازی ارتعاش در تجهیزات صنعتی را دست کم می گیرد. جدول زیر یک نصب 50 ایزولاتور را مدلسازی می کند - یک عدد معمولی برای یک پمپ متوسط، پکیج کمپرسور یا آرایه چیلر HVAC - در طول عمر کاری 10 سال.

توجه: هزینه خرابی متغیر غالب و خاص ترین برنامه است. محدوده فوق یک سناریوی هزینه خرابی کم تا متوسط ​​را در نظر می گیرد. در صنایع فرآیند پیوسته (کارخانه‌های شیمیایی، تولید برق، کارخانه‌های نیمه‌رسانا)، هزینه‌های خرابی می‌تواند از 10000 دلار در ساعت فراتر رود، که باعث می‌شود مقرون به صرفه‌ای برای جداکننده‌های طناب سیمی حتی در یک نصب جداکننده بسیار زیاد باشد.

مشخصات فنی JGX-0958D-108A

بخش های کاربردی و موارد استفاده

اتوماسیون صنعتی و ماشین ابزار

مراکز تراشکاری CNC، مراکز ماشینکاری 5 محوره، و ماشین‌های سنگ‌زنی ارتعاش باند پهن را از چرخش دوک (معمولاً 6000 تا 20000 RPM، مربوط به 100-333 هرتز اصلی)، برهمکنش ابزار و قطعه کار، و شتاب/کاهش محور ایجاد می‌کنند. فرکانس طبیعی 9.5-12.5 هرتز JGX-0958D-108A در فشرده سازی، ناحیه ایزوله را به راحتی در زیر این فرکانس های تحریک قرار می دهد و در فرکانس های دوک بالای 30 هرتز به کاهش 88 تا 92 درصدی لرزش دست می یابد. ساختار تمام فلزی در برابر قرار گرفتن مداوم در برابر سیالات برش قابل امتزاج با آب، غبار روغنی و لایه برداری بدون تخریب مقاومت می کند.

تهویه مطبوع و خدمات ساختمان

چیلرهای گریز از مرکز (معمولاً ظرفیت سرمایش 300 تا 1500 کیلووات)، کمپرسورهای اسکرو و مجموعه‌های فن-موتور برج خنک‌کننده منابع ارتعاشی غالب در ساختمان‌های تجاری و صنعتی هستند. ویژگی میرایی وابسته به دامنه JGX-0958D-108A به ویژه برای کاربردهای HVAC مناسب است: میرایی کم (و در نتیجه راندمان جداسازی بالا) را در دامنه‌های ارتعاش کم معمولی عملکرد حالت پایدار معمولی فراهم می‌کند، در حالی که به طور خودکار اتلاف انرژی گذرا را در حین استارت‌آمپ بالا افزایش می‌دهد.

انرژی و تولید برق

موتورهای رفت و برگشتی، مجموعه‌های ژنراتور توربین‌های گازی، لغزش‌های پمپ گریز از مرکز، و بسته‌های کمپرسور در کاربردهای نفت و گاز، پتروشیمی و برق، جداکننده‌های ارتعاش را در معرض ترکیبی سخت از تحریک مستمر پهنای باند، قرار گرفتن در معرض هیدروکربن و نوسانات گسترده دمای محیط قرار می‌دهند. سیم طناب SS304 JGX-0958D-108A در برابر خوردگی گاز ترش (H2S)، میعانات هیدروکربنی و جوهای شور در تاسیسات ساحلی و دریایی مقاومت می کند. برای خورنده ترین محیط ها، یک گزینه طناب سیم SS316 با مقاومت حفره ای تقویت شده با مولیبدن با سفارش ویژه در دسترس است.

حمل و نقل و تجهیزات سیار

تجهیزات زیر اسکلت واگن ریلی (شبکه‌های مقاومت ترمز، مبدل‌های کششی، منابع تغذیه کمکی)، مجموعه‌های موتور ژنراتور لوکوموتیو و ایزولاسیون کابین خواب وسایل نقلیه تجاری سنگین، همگی کاربردهایی هستند که در آن جداکننده‌های ارتعاش باید نه تنها لرزش موتور حالت ثابت را جذب کنند، بلکه باید ورودی‌های شوک گذرا ناشی از بی‌نظمی‌ها، ضربه‌ها و ناهمواری‌های مسیر را نیز جذب کنند. تضعیف ضربه ≥50% JGX-0958D-108A در نیم سینوس 30 گرم / 11 میلی ثانیه - همراه با ساختار تمام فلزی آن که باران، اسپری نمک جاده و ضربه سنگ را تحمل می کند - آن را به جایگزینی مستقیم برای پایه های الاستومری تبدیل می کند که پس از گذشت 3 سال از فریم، سخت می شوند و ترک می خورند.

سوالات متداول

حداقل مقدار سفارش برای JGX-0958D-108A چقدر است؟سفارشات ارزیابی از 10 قطعه شروع می شود. برای برنامه‌های تولید، توافق‌نامه‌های LTA از عرضه‌های برنامه‌ریزی‌شده بدون کمترین مقدار ارسال پشتیبانی می‌کنند، و مدل‌های پر کردن به‌موقع (JIT) و کانبان را امکان‌پذیر می‌سازد. زمان تحویل استاندارد 5 تا 7 روز کاری از موجودی کالاهای تمام شده، 15 تا 25 روز کاری برای سفارشات تولید بیش از سطح موجودی است.

چگونه ادعای بازیافت پذیری را تأیید کنم؟گواهی ترکیب مواد (EN 10204 3.1) برای هر دسته تولیدی موجود است که درجه دقیق آلیاژ سیم طناب SS304 و بلوک های آلومینیومی 6061-T6 را مستند می کند. این گواهی‌ها را می‌توان به ارائه‌دهنده مدیریت پسماند یا حسابرس پایداری ارائه کرد تا تأیید کند که هر دو ماده معیارهای پذیرش جریان‌های استاندارد بازیافت فلز را دارند. یک برگه دستورالعمل جداسازی قطعات با مراحل عکاسی در هر محموله گنجانده شده است.

اگر قیمت کالاهای فلزی به طور قابل توجهی تغییر کند چه اتفاقی برای LTA می افتد؟مکانیسم قیمت گذاری LTA برای شفافیت و تنظیم محدود طراحی شده است. بازنگری قیمت سالانه بدون توجه به حرکت شاخص کالا، 8±٪ محدود می شود. اگر آلومینیوم LME دو برابر شود و محاسبه شاخص یک تنظیم +25٪ ایجاد کند، سقف افزایش را تا +8٪ نگه می دارد - تامین کننده تفاوت را جذب می کند. به طور متقارن، اگر قیمت کالاها سقوط کند، سقف -8 درصد از عرضه کننده در برابر فرسایش قیمت ناپایدار محافظت می کند. این ساختار به هر دو طرف اطمینان برنامه ریزی می دهد و در عین حال پیوندی را با معیارهای قیمتی عینی و منتشر شده حفظ می کند.

آیا می توان JGX-0958D-108A را با سیم بکسل SS316 برای محیط های دریایی عرضه کرد؟بله. یک نوع SS316 (UNS S31600، محتوای 2 تا 3 درصد مولیبدن برای افزایش مقاومت در برابر سوراخ شدن کلرید) با حداقل مقدار سفارش 100 قطعه موجود است. این پیکربندی برای تاسیسات ساحلی در فاصله 5 کیلومتری آب نمک، سکوهای دریایی، و کاربردهای موتورخانه کشتی های دریایی که ترکیبی از جو شور و دمای بالا باعث تسریع خوردگی حفره ای در استاندارد SS304 می شود، توصیه می شود.
