JGX-0956D-80A ضد خوردگی گالوانیک سیم سیم لبه ایزولاتور ارتعاش برای استفاده در فضا هسته ای

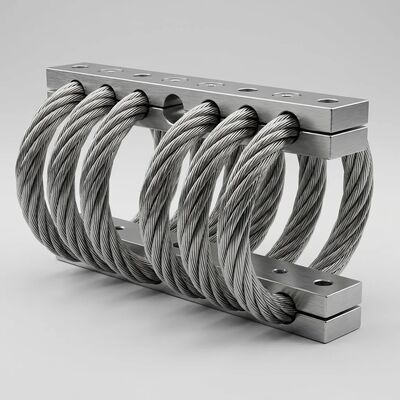

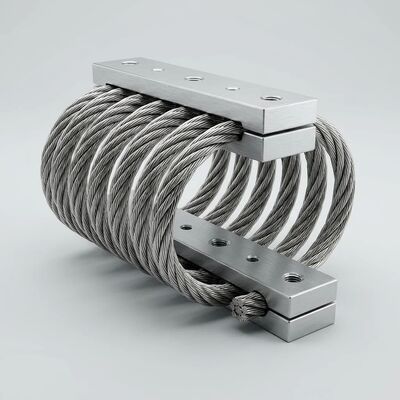

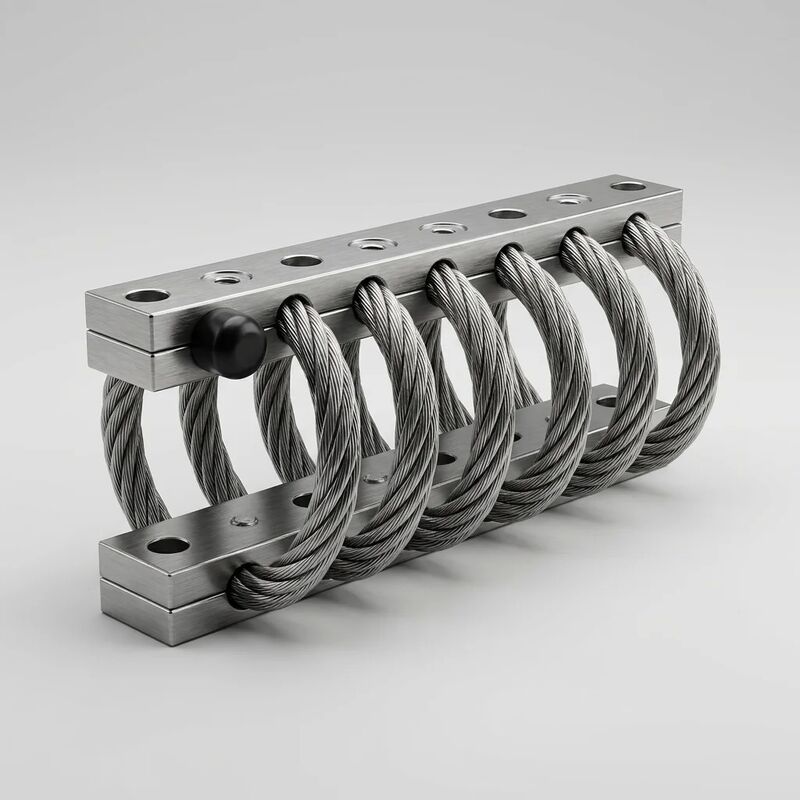

جدا کننده ارتعاش طناب سیمی مقاوم در برابر خوردگی گالوانیکی JGX-0956D-80A

هدف ساخته شده برایمحیط های نصب فلزی غیر مشابهدر جایی که خوردگی گالوانیکی یکپارچگی سازه را تهدید می کند، این جداساز دارای ساختار فولاد ضد زنگ 316L کاملاً غیرفعال شده است - از هسته کابل مارپیچ تا صفحات پایه نصب. طراحی و تایید شده برایبرنامه های کاربردی در برابر تشعشع بالا و دمای شدیددر تولید انرژی هسته‌ای، سیستم‌های پرتاب هوافضا و تجهیزات زیردریایی، چندین دهه خدمات بدون نیاز به تعمیر و نگهداری را ارائه می‌کند که در آن نصب‌های معمولی ظرف چند ماه از کار می‌افتند.

چه چیزی این جداساز را متفاوت می کند

• حذف خوردگی گالوانیکی:با ساخت هر جزء فلزی از فولاد ضد زنگ 316L غیرفعال شده، این طرح اختلاف پتانسیل الکتروشیمیایی را که باعث خوردگی گالوانیکی می شود، حذف می کند. هنگامی که به سازه های بدنه آلومینیومی، قاب ماشین آلات فولادی، یا براکت های هوافضای تیتانیومی پیچ می شود، هیچ واشر عایق محافظ یا پوشش عایق مورد نیاز نیست. این بر اساس استانداردهای تست خوردگی گالوانیکی ASTM G71 تایید شده است.
• معماری تمام فلزی مقاوم در برابر تشعشع:این جداساز با داشتن پلیمرها، الاستومرها یا ترکیبات آلی صفر، سطوح دوز یونیزه کل (TID) بیش از 100 کراد را بدون شکنندگی، خروج گاز یا از دست دادن خواص مکانیکی تحمل می کند. این باعث می شود آن را تنها راه حل کنترل ارتعاش قابل دوام برایسیستم های کمکی نیروگاه هسته ای، شتاب دهنده های خطی پزشکی و سکوهای اتوبوس ماهواره ایجایی که قرار گرفتن در معرض تابش اجتناب ناپذیر است.
• تداوم کرایوژنیک تا دمای بالا:طراحی all-316L ویژگی های میرایی ثابتی را از دمای نیتروژن مایع (196- درجه سانتیگراد) تا عملکرد پایدار 350 درجه سانتیگراد حفظ می کند. بدون انتقال شیشه ای، بدون نرم شدن حرارتی، بدون شکنندگی در دمای پایین - مشکلات ذاتی ایزولاتورهای الاستومری که این طراحی فلزی به طور کامل از آنها جلوگیری می کند.
• کنترل چند محوره بار سنگین:هندسه مارپیچ 8 سیم پیچ فشار 100 کیلوگرم و برش 50 کیلوگرم را پشتیبانی می کند در حالی که حداقل نسبت میرایی 18 درصد را ارائه می دهد. این سطح از اتلاف انرژی چند محوره برای آن حیاتی استلغزش های کمپرسور بزرگ، مجموعه های توربین ژنراتور و پایه های موتور دریاییجایی که جداسازهای تک محوری تجهیزات را در برابر حالت های ارتعاش جانبی و پیچشی آسیب پذیر می کنند.
• قابلیت اطمینان مادام العمر با مداخله صفر:بدون لاستیک برای ترک، بدون مایع برای نشت، بدون گشتاور برای بررسی. پس از نصب و راه اندازی، این واحد نیازی به تعمیر و نگهداری برنامه ریزی شده برای کل عمر طراحی خود ندارد - معمولاً 25+ سال در کاربردهای صنعتی ثابت. این به طور چشمگیری هزینه کل مالکیت را در مقایسه با پایه های لاستیکی که هر 3 تا 7 سال یکبار نیاز به تعویض دارند، کاهش می دهد.

مشخصات فنی

نصب و راه اندازی طولانی مدت

نصب به ابزار استاندارد هگزا و سخت افزار M10 یا M12 نیاز دارد. صفحه پایه یکپارچه 316L نیاز به واشرهای ایزوله یا پوشش دی الکتریک بین ایزولاتور و ساختار میزبان را از بین می برد. برای نصب در فضای باز یا زیر آب، سطح غیرفعال شده فراهم می کندمقاومت حفره ای معادل PREN ≥ 24مناسب برای مناطق پاشش آب دریا و اتمسفرهای پردازش شیمیایی. پس از راه اندازی، هیچ فعالیت تعمیر و نگهداری مورد نیاز نیست - بازرسی بصری هر 24 ماه فقط برای اهداف مستند توصیه می شود.

سناریوهای استقرار معمولی

• مجموعه پمپ خنک کننده نیروگاه هسته ای و دیزل ژنراتور اضطراری
• عایق بندی ساختاری اتوبوس ماهواره ای و نصب چرخ واکنش
• جداسازی محموله فضاپیما در هنگام صعود وسیله پرتاب
• پایه های شاسی الکترونیکی وسایل نقلیه از راه دور (ROV) در عمق زیر دریا
• پروتون درمانی پزشکی و ایزولاتورهای دروازه ای شتاب دهنده خطی
• کمپرسور سکوی دریایی و پایه های اسکید توربین گاز
• عایق همزن و سانتریفیوژ کارخانه فرآوری شیمیایی

کیفیت و قابلیت ردیابی

هر ایزولاتور به صورت جداگانه با قابلیت ردیابی حرارتی مواد کامل، سریال می شود. منحنی های انحراف بار برای هر محموله ثبت و بایگانی می شوند. تولید دارای گواهینامه استISO 9001:2015. در صورت درخواست، ما گواهی‌های مواد EN 10204 نوع 3.1، گزارش‌های غیرفعال‌سازی سطح، و سوابق بازرسی نافذ رنگ را برای صفحات پایه 316L ارائه می‌کنیم. بسته بندی: مهر و موم شده با وکیوم با کارت های نشانگر رطوبت، با بالشتک فوم در کارتن های دو جداره صادراتی.

سوالات متداول

س: چگونه این عایق از خوردگی گالوانیکی بر روی سازه های آلومینیومی جلوگیری می کند؟
پاسخ: با استفاده از فولاد ضد زنگ 316L غیرفعال شده برای کل جداکننده - از جمله صفحات پایه - هیچ اتصال فلزی غیر مشابهی برای ایجاد یک سلول گالوانیکی وجود ندارد. لایه غیرفعال سازی اشراف سطح را بیشتر می کند و محرک الکتروشیمیایی برای خوردگی را حتی در جوهای دریایی مملو از نمک از بین می برد.

س: عملکرد میرایی پس از قرار گرفتن در معرض تشعشع چه اتفاقی می افتد؟
پاسخ: از آنجایی که مکانیسم میرایی کاملاً مکانیکی است (اصطکاک کولن بین رشته‌های سیم فولادی ضد زنگ)، هیچ پلیمر یا سیالی برای تخریب تحت تابش وجود ندارد. آزمایش تایید می کند که نسبت میرایی و ظرفیت بار در 3 ± درصد مقادیر اولیه پس از قرار گرفتن در معرض 100 کراد TID باقی می ماند.

س: آیا می توان این واحد را در فضای باز بدون حفاظت اضافی نصب کرد؟
ج: بله. ساختار غیرفعال 316L در برابر قرار گرفتن در معرض مداوم در فضای باز از جمله اسپری نمک، باران اسیدی و SO صنعتی مقاومت می کند.₂اتمسفرها هیچ رنگ، پوشش یا سرپناهی مورد نیاز نیست. برای کاربردهایی که شامل غوطه وری مستقیم در آب دریا هستند، با تیم مهندسی ما برای راهنمایی عمق و مدت زمان خاص تماس بگیرید.
