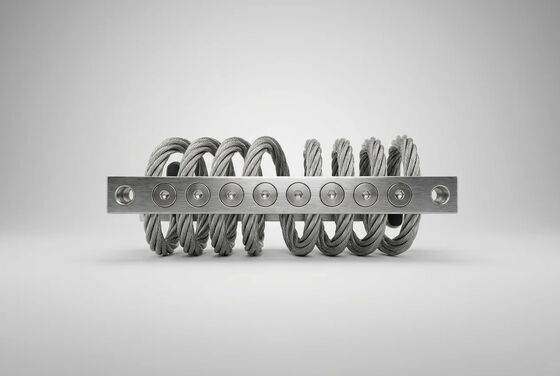

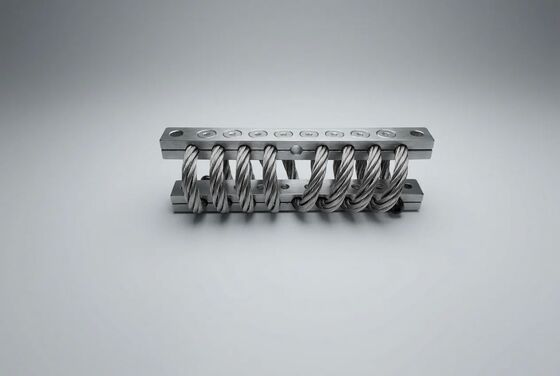

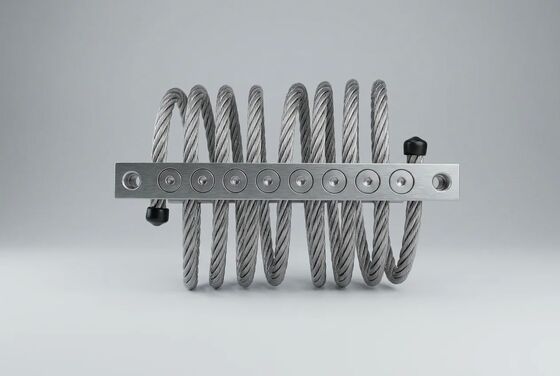

JGX-0648D-56A جدا کننده لرزش سیم سیم برای نصب مقیاس پذیر چند نقطه ای

Name: JGX-0648D-56A جدا کننده لرزش سیم سیم برای نصب مقیاس پذیر چند نقطه ای
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0648D-56A
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015, CE, RoHS

مدل:

JGX-0648D-56A

مواد:

فولاد ضد زنگ 304 / 316

قطر طناب سیم:

6.4 میلی متر

تعداد رشته ها:

ساخت 7x19

محدوده بار:

0.50 - 56 کیلوگرم در هر سوار

بسامد طبیعی:

5-8 هرتز

دمای عملیاتی:

-40 درجه سانتیگراد تا +150 درجه سانتیگراد

نوع پاسخ:

دینامیک تطبیقی / تغییر بار

پیکربندی آرایه:

چند نقطه ای مقیاس پذیر

جهت گیری کوه:

عمودی، افقی، زاویه 45 درجه

برنامه:

ماشین آلات با سرعت متغیر، سکوهای چند محوره، اتوماسیون صنعتی

برجسته کردن:

بارهای جابجایی پاسخ دینامیکی تطبیقی

پیکربندی آرایه چند نقطه ای مقیاس پذیر

دمپر جداکننده ارتعاش طناب سیم

توضیحات محصول

JGX-0648D-56A — جداسازی لرزش تطبیقی برای تجهیزات صنعتی با بار متغیر

هنگامی که بار ماشین‌آلات در حین کار نوسان می‌کند - درایوهای با سرعت متغیر که از طریق تشدید بالا می‌روند، تجهیزات پردازش دسته‌ای در حال تغییر جرم در اواسط چرخه هستند، ژنراتور متحرک در حال انتقال بین حالت‌های حمل و نقل و عملیاتی است - منحنی سختی پیشرونده غیرخطی JGX-0648D-56A برای حفظ ارتعاش بهینه خود تنظیم می‌شود. قطر طناب سیم 6.4 میلی متری و ردپای فشرده آن همچنین تنظیمات آرایه چند نقطه ای مقیاس پذیر را برای بسته های تجهیزات صنعتی با ردپای بزرگ امکان پذیر می کند.

درک پاسخ دینامیکی تطبیقی برای جابجایی بارها

جداسازهای خطی معمولی - فنرهای سیم پیچ با نرخ فنر ثابت، لنت های لاستیکی با ترکیبات تک دورومتر، دم هوای پنوماتیک با فشار تنظیم شده - حول یک بار اسمی "نقطه طراحی" طراحی شده اند. از آن پنجره عملیاتی باریک خارج شوید، و عملکرد جداسازی به سرعت کاهش می‌یابد: قابلیت انتقال افزایش می‌یابد، رزونانس به محدوده سرعت عملیاتی تغییر می‌کند و ارتعاش ساختاری به جای تضعیف، تقویت می‌شود.

JGX-0648D-56A از یک رویکرد مکانیکی اساسا متفاوت استفاده می کندمشخصه سفتی سخت شدن غیرخطی، یک ویژگی ظهوری از خود هندسه سیم سیم پیچی شده است. در انحرافات کم (دامنه‌های ارتعاش کوچک)، مارپیچ طناب مانند فنر نرم‌کننده عمل می‌کند و راندمان عایق‌بندی بالایی در برابر اختلالات فرکانس بالا مانند صدای بلبرینگ موتور الکتریکی و تحریک پره‌های پروانه پمپ ایجاد می‌کند. در انحرافات بزرگتر (شوک، اضافه بار گذرا، راه اندازی/کاهش از طریق رزونانس)، سفتی به یک رژیم سخت شدن تبدیل می شود و از جابجایی بیش از حد جلوگیری می کند و در عین حال سیم طناب را در محدوده الاستیک آن حفظ می کند.

این واکنش دوگانه کاملاً غیرفعال و ذاتی است - بدون کنترل کننده الکترونیکی، بدون سنسور بازخورد، بدون محرک پنوماتیک یا هیدرولیک. این یک ویژگی هندسی سیم سیم پیچی است که در هر واحد تولیدی معتبر و قابل تکرار است.

مشخصات تجهیزات که در آن پاسخ تطبیقی مزیت قابل اندازه گیری را فراهم می کند

بسته های کمپرسور با سرعت متغیر (15 تا 50 کیلو وات):در طول افزایش سرعت از 0 تا 3600 RPM، فرکانس چرخشی مستقیماً از باند فرکانس طبیعی 6-8 هرتز جداکننده عبور می کند. یک فنر با نرخ ثابت تقویت تشدید را امکان پذیر می کند - به طور بالقوه نیروی ارسال شده به پایه را سه برابر می کند. سختی سخت شدن JGX-0648D-56A با افزایش دامنه، فرکانس طبیعی موثر را به سمت بالا تغییر می دهد و به طور طبیعی سیستم را از رزونانس جدا می کند.
ماشین آلات پردازش و پر کردن دسته ای:با بارگیری مواد خام و تخلیه محصول نهایی، جرم تجهیزات می تواند 30 تا 60 درصد در یک چرخه تولید تغییر کند. JGX-0648D-56A قابلیت انتقال را در کل محدوده جرمی زیر 1.5 حفظ می کند – که از طریق آزمایش بار استاتیک چند نقطه ای در 30٪، 60٪ و 100٪ ظرفیت نامی تایید شده است.
پایه تست دینامومتر موتور و پیشرانه:گذر سریع دریچه گاز در طول نقشه برداری عملکرد، تحریک پهنای باند 5-500 هرتز را ایجاد می کند. میرایی کولن با طناب سیمی، برخلاف دمپرهای با جرم تنظیم شده که یک فرکانس را هدف قرار می دهند، انرژی را در تمام حالت های برانگیخته به طور همزمان تلف می کند.
بسته های اسکید مولد و پمپ موبایل:ارتعاش فاز انتقال (فرکانس پایین، دامنه جابجایی زیاد از ورودی‌های جاده) و ارتعاش فاز عملیاتی (فرکانس بالاتر، دامنه پایین‌تر از موتور و تجهیزات دوار) استراتژی‌های جداسازی اساسی متفاوتی را می‌طلبد. منحنی سختی JGX-0648D-56A با رژیم دوگانه، هر دو رژیم را بدون هیچ گونه تنظیم دستی، مکانیسم سوئیچینگ، یا روش قفل کردن بین حالت ها کنترل می کند.

برای مهندسین طراحی و شبیه سازی، JGX-0648D-56A با یک دستگاه کامل ارسال می شودگزارش مشخصات بار-انحرافپوشش هر سه جهت نصب استاندارد (فشردهی عمودی، شیب 45 درجه و برش جانبی). این مجموعه داده - معمولاً 30 تا 50 نقطه اندازه گیری در هر جهت - مدل سازی دقیق اجزای محدود سیستم جداسازی کامل را در ANSYS، Abaqus یا COMSOL قبل از تعهد خرید امکان پذیر می کند.

پیکربندی آرایه چند نقطه ای مقیاس پذیر: روش طراحی

تجهیزات صنعتی بزرگ - چیلرهای HVAC با ردپای 3 تا 6 متری، هواگیرهای صنعتی با وزن چند صد کیلوگرم، کابینت های ترانسفورماتور، مجموعه های اسکید چند پمپی - نمی توانند با یک پایه جدا شوند. JGX-0648D-56A برای این منظور طراحی شده استاستقرار آرایه چند نقطه ای، که در آن 4 تا 24+ واحد جداگانه برای مدیریت ارتعاشات چند محوره با حفظ تراز دقیق تجهیزات و اشتراک بار یکنواخت هماهنگ می شوند.

راهنمای انتخاب توپولوژی آرایه

پیکربندی	اندازه آرایه	ظرفیت کل	کاربرد اولیه
چهار گوشه (متقارن)	4 واحد	تا 224 کیلوگرم	ماشین آلات مربعی با مرکز ثقل متعادل
محیط (مستطیل شکل)	6-8 واحد	تا 448 کیلوگرم	قاب تجهیزات دراز با بارگذاری لبه توزیع شده
شبکه (توزیع شده)	9-16 واحد	تا 896 کیلوگرم	ماشین آلات سطح بزرگ و تجهیزات سطح نیم طبقه
بلوک اینرسی (با جرم بالا)	12-24+ واحد	1300+ کیلوگرم	پایه های اینرسی بتنی با الزامات مهار لرزه ای

تأیید توزیع بار

برای یکنتجهیزات پشتیبان آرایه سوار با جرم کلمبا مختصات مرکز ثقل شناخته شده (ه_x،ه_y) نسبت به مرکز هندسی آرایه، بار استاتیک روی هر پایه جداگانهمندر مختصات (x_من،y_من) به صورت زیر محاسبه می شود:

اف_من= (M · g / N) + (M · g · e_x· y_من/ Σy_j²) + (M · g · e_y· x_من/ Σx_j2)

برای درگیری بهینه میرایی و عمر مفید، هر JGX-0648D-56A در آرایه باید بین30% و 80% بار استاتیکی نامی آن(تقریباً 17-45 کیلوگرم در هر سوار در جهت تراکم عمودی). واحدهایی که کمتر از 20 درصد ظرفیت نامی بارگذاری می‌شوند ممکن است اثر میرایی کولنی را در دامنه‌های ارتعاش کم نشان دهند، زیرا فشار تماس بین رشته‌ای برای ایجاد نیروی اصطکاک کامل کافی نیست. برای کاربردهایی با توزیع بار بسیار نابرابر، آرایه های ترکیبی ترکیبی از قطرهای طناب سیمی مختلف را می توان مشخص کرد.

جهت نصب در هر موقعیت آرایه

واحدهای JGX-0648D-56A را می توان به صورت جداگانه در هر موقعیت آرایه جهت یابی کرد تا با جهت ارتعاش غالب در آن مکان مطابقت داشته باشد:

فشرده سازی عمودی (0 درجه):دارای وزن 56 کیلوگرم حداکثر ایزولاسیون عمودی با سفتی جانبی متوسط را فراهم می کند. در موقعیت های باربر اولیه مستقیماً زیر پایه های نصب تجهیزات مشخص شده است.
نصب شیب 45 درجه:دارای وزن 42 کیلوگرم سفتی تقریباً برابر را در یک محور عمودی و یک محور افقی ارائه می دهد. به طور استراتژیک در موقعیت هایی قرار می گیرند که تجهیزات تحریک عمودی جانبی جفت شده را ایجاد می کنند - کمپرسورهای رفت و برگشتی، پرس پانچ و صفحه های لرزان کاندیدای معمولی هستند.
برش جانبی (90 درجه):دارای امتیاز 28 کیلوگرم ایزوله محور افقی غالب را فراهم می کند. به عنوان عناصر تثبیت کننده در گوشه ها و لبه های تجهیزات برای کنترل تاب و تکان بدون افزودن سفتی عمودی بیش از حد که مسیر جداسازی اولیه را به خطر می اندازد، مستقر شده است.

مرجع کاربرد صنعت

تولید صنعتی

ایزولاسیون پایه مرکز ماشینکاری CNC
محفظه ارتعاش پرس مهر زنی و آهنگری
نصب دستگاه قالب گیری تزریقی
پایه های پشتیبانی خط تولید خودکار

تهویه مطبوع و خدمات ساختمان

جداسازی ارتعاش چیلر گریز از مرکز
نصب پایه واحد هواساز (AHU).
جداسازی ساختاری برج خنک کننده
سیستم های مهار لرزه ای تجهیزات پشت بام

تولید و توزیع برق

عایق مجموعه ژنراتور دیزل و گاز طبیعی
میرایی ارتعاش ترانسفورماتور قدرت
محافظ کابینت تابلو برق فشار متوسط
نصب اسکید کمکی توربین گاز

دریایی تجاری و حمل و نقل

نصب موتور کمکی کشتی تجاری
عایق بندی تهویه مطبوع انبارهای ریلی
کنترل لرزش کابین اپراتور جرثقیل بندرگاه
جداسازی لغزش تجهیزات سکوی دریایی

برای تجهیزاتی که خارج از محدوده بار استاندارد 0.50-56 کیلوگرم در هر سوار کار می کنند، در صورت درخواست، نصب موازی چندین واحد JGX-0648D-56A در نقاط اتصال جداگانه یا پیکربندی های سفارشی قطر طناب سیم در دسترس است. با تیم مهندسی برنامه ما با جرم تجهیزات، ابعاد ردپای، مختصات مرکز ثقل، و فرکانس های تحریک غالب برای یک توصیه مناسب تماس بگیرید.

دستورالعمل های نصب و راه اندازی

آماده سازی سطح نصب:لنت های نصب فونداسیون یا سازه فولادی باید در عرض 1 میلی متر در هر 300 میلی متر طول سطح صاف باشند. برای اصلاح ناهنجاری‌های سطح موضعی از بسته‌های شیم فولادی ضد زنگ (افزایش ضخامت 0.5 میلی‌متر و 1.0 میلی‌متر، AISI 304 یا 316L برای مطابقت با مواد جداکننده) استفاده کنید. هرگز از میله های گیره جداکننده برای پل زدن شکاف های ارتفاعی استفاده نکنید - این باعث ایجاد تنش خمشی ناخواسته در مارپیچ طناب سیمی می شود.
مشخصات بست و گشتاور:پیچ M8 (درجه A2-70 یا A4-80): گشتاور تا 22-25 نیوتن متر. پیچ M10 (درجه A2-70 یا A4-80): گشتاور تا 42-48 نیوتن متر. الف را اعمال کنیدترکیب قفل کننده رزوه بی هوازی با استحکام متوسطبه تمام رزوه های اتصال دهنده برای تاسیساتی که در معرض لرزش مداوم هستند. مقادیر گشتاور را با آچار گشتاور کالیبره شده پس از 50 ساعت کار اول به عنوان بخشی از پروتکل راه اندازی مجدد گشتاور بررسی کنید.
بررسی تراز پس از نصب:پس از اینکه همه بست ها مطابق مشخصات گشتاور شدند، هر مارپیچ طناب سیم را از دو جهت متعامد به صورت بصری بررسی کنید. مارپیچ باید شکل سیم پیچ یکنواخت و متقارن بدون تغییر شکل قابل مشاهده، بایاس جانبی یا تماس سیم پیچ به سیم پیچ را نشان دهد. هرگونه عدم تقارن نشان‌دهنده بارگیری خارج از مرکز یا ارتفاع ناهموار نصب است - قبل از شروع به کار کردن تجهیزات، با شیمینگ درست است.
تایید اتصال الکتریکی:ساختار تمام فولاد ضد زنگ یک مسیر پیوند برابر پتانسیل ذاتی بین تجهیزات ایزوله و ساختار پشتیبانی را فراهم می کند. اندازه گیری مقاومت اتصال بین قاب تجهیزات و نقطه زمین پایه؛ مقادیر نباید از 0.1 Ω تجاوز کنند. این امر به ویژه برای تاسیسات تجهیزات الکتریکی که در آن جریان های سرگردان می توانند مسیرهای جایگزین را از طریق یاتاقان ها یا وسایل الکترونیکی حساس پیدا کنند بسیار مهم است.
برنامه بازرسی پیشگیرانه:انجام بازرسی بصری و لمسی در فواصل زمانی 6 ماهه (فاصله های 3 ماهه برای تاسیسات در فضای باز یا ساحلی). چک لیست بازرسی: هم ترازی علامت شاهد گشتاور بست، وجود خوردگی سطح یا سوراخ شدن روی واحدهای غیر 316L در سرویس بیرونی، تجمع زباله یا ذرات در شیارهای مارپیچ، و فاصله یکنواخت شکاف سیم پیچ در اطراف محیط کامل مارپیچ.

مشخصات مرجع سریع

پارامتر	ارزش
مدل	JGX-0648D-56A
قطر طناب سیمی	6.4 میلی متر
ساخت و ساز رشته	7 * 19 (در مجموع 133 سیم)
گزینه های مواد	AISI 304 / AISI 316L
محدوده بار (فشرده سازی عمودی)	0.50 - 56 کیلوگرم در هر سوار
محدوده بارگذاری (شیب ۴۵ درجه)	0.35 - 42 کیلوگرم در هر سوار
محدوده بارگذاری (برشی جانبی)	0.25 - 28 کیلوگرم در هر سوار
فرکانس طبیعی (در بار نامی)	6-8 هرتز
نسبت میرایی ویسکوز معادل	0.10 - 0.20
تقویت دینامیک در رزونانس	≤ 4.0
محدوده دما	-40 درجه سانتیگراد تا +150 درجه سانتیگراد
جداسازی در 20 هرتز / 30 هرتز	≥ 90٪ / ≥ 95٪
وزن کوه	0.50 - 0.70 کیلوگرم
اندازه بست / گشتاور	M8 (22-25 N·m) / M10 (42-48 N·m)

پشتیبانی مهندسی موجود است

تیم مهندسی برنامه ما به صورت رایگان ارائه می دهدتجزیه و تحلیل سیستم جداسازی قبل از خریدبرای پروژه های واجد شرایط - از جمله محاسبات توزیع بار آرایه چند نقطه ای، بهینه سازی جهت نصب، قابلیت انتقال پیش بینی شده در مقابل منحنی های فرکانس، و توصیه های خاص تجهیزات. زمان استاندارد محصول: 3 تا 7 روز کاری برای پیکربندی انبار (AISI 304، الگوی پیچ استاندارد)، 15 تا 25 روز کاری برای مقادیر تولید یا مشخصات AISI 316L.

مشخصات تجهیزات، نقشه GA و شرایط عملیاتی خود را برای ارزیابی جداسازی ارتعاش بدون الزام ارسال کنید.
