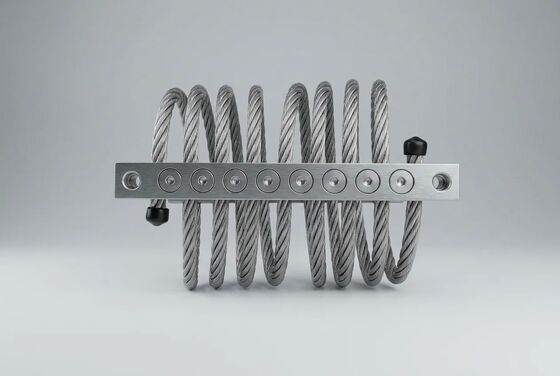

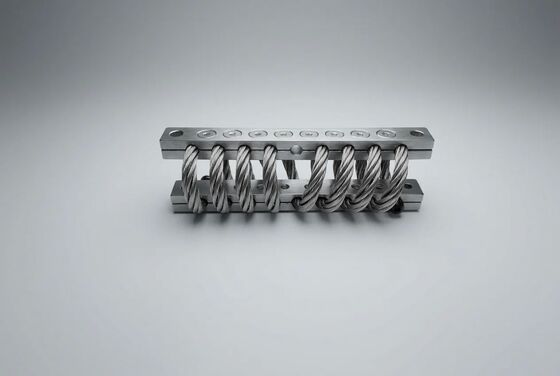

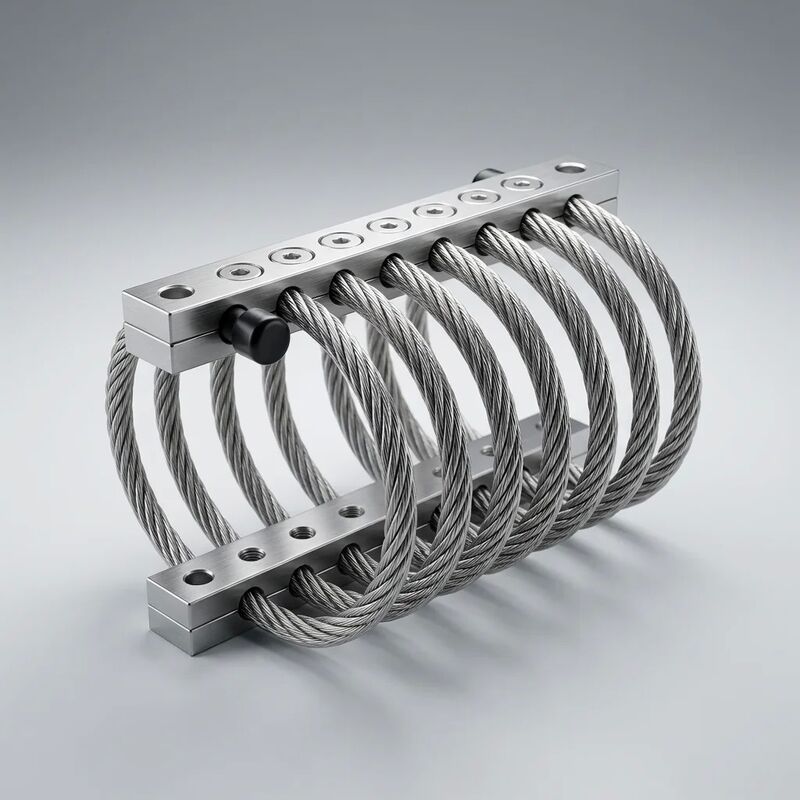

JGX-0648D-56A جدا کننده لرزش سیم فولاد ضد زلزله

Name: JGX-0648D-56A جدا کننده لرزش سیم فولاد ضد زلزله
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0648D-56A
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015, CE, RoHS

مدل:

JGX-0648D-56A

مواد:

فولاد ضد زنگ 304 / 316

قطر طناب سیم:

6.4 میلی متر

تعداد رشته ها:

ساخت 7x19

محدوده بار:

0.50 - 56 کیلوگرم در هر سوار

بسامد طبیعی:

5-8 هرتز

دمای عملیاتی:

-40 درجه سانتیگراد تا +150 درجه سانتیگراد

نوع میرایی:

بین رشته ای میکرو اصطکاک

امتیاز دستشویی:

پرفشار / ایمن سوز آور

گواهی لرزه نگاری:

مطابق با IBC / ASCE 7

نوع نصب:

آرایه چند نقطه ای سازگار است

برنامه:

تهویه مطبوع، ژنراتورها، پمپ ها، مهاربندی لرزه ای

برجسته کردن:

فناوری میرایی میکرو اصطکاک بین رشته‌ای

جداکننده ایمن واش‌دان با فشار بالا

پایه حفاظت از زلزله تایید شده در برابر زلزله

توضیحات محصول

JGX-0648D-56A جداکننده لرزش سیم سیم دقیق با خنک کننده میکرو فرکشن بین رشته ها

JGX-0648D-56A که بر روی یک حلقه سیم فولاد ضد زنگ 6.4 میلی متری ساخته شده است، از فناوری خنک کننده میکرو اصطکاک بین رشته های اختصاصی استفاده می کند تا کاهش ارتعاش بدون نگهداری را در یک 0.محدوده حمل 50-56 کیلوساخت تمام فولاد ضد زنگ ایمنی خوردگی را برای زندگی کامل در محیط های صنعتی سخت تضمین می کند.

چگونه خنک کننده میکرو فرکشن بین رشته ها کار می کند

در هسته JGX-0648D-56A یک عنصر سیم مارپیچی ساخته شده از 7 * 19 رشته های فولاد ضد زنگ با کشش بالا قرار دارد.سیم های جداگانه در هر رشته در سطح میکروسکوپی در برابر سیم های مجاور حرکت می کنند.. اينخنک کننده کولون (خشک اصطکاک)مکانیسم انرژی حرکتی را به انرژی حرارتی درجه پایین تبدیل می کند بدون مایعات هیدرولیکی، ترکیبات لاستومری، یا سیستم های کنترل الکترونیکی فعال.

سه عامل مهندسی پوشش عملکرد خنک کننده را تعریف می کنند:

شمارش رشته ها و هندسه قرار دادن:ساختار طناب سیم 7 * 19 به طور کلی 133 سیم جداگانه را فراهم می کند و هزاران رابط میکرو اصطکاک را در هر حلقه حلقه ایجاد می کند.هر رابط در محدوده ی مختلف ارتعاش فعال می شود، ارائه پوشش خنک کننده پهن باند از میکرو فشار به انحراف کامل.
6قطر سیم 4 میلی متریدر مقایسه با قطر سیم های کوچک تر 3.2mm یا 4.8mm، قطر 6.4mm به طور نسبی منطقه تماس بزرگتر بین رشته ها را فراهم می کند،که منجر به از بین رفتن انرژی بیشتر در هر چرخه و ظرفیت بار ایستاتیک بیشتر می شود. برای تجهیزات صنعتی کار متوسط مانند پمپ 1550 kW و بسته های کمپرسور حیاتی است..
کالیبراسیون پیش بارگیری مارپیچی:هندسه ی میله ی قفل کردن یک فشرده سازی دقیق را در حین مونتاژ به هلیکس طناب اعمال می کند.این تنظیم سفتی استاتیک خط پایه و اطمینان حاصل می کند که آستانه خنک کننده کولوم به طور قابل اعتماد در دامنه های تحریک به پایین به 0 درگیر می شود.05 میلی متر در محدوده های ارتعاش تولید شده توسط فرکانس های لانه های موتور الکتریکی و فرکانس های عبور تیغه های چرخ چرخ پمپ.
مهندسی سطح سیم:یک درمان غیرفعال سازی کنترل شده پس از کشیدن سیم، خشکی طبیعی مایکرو (Ra 0.4~0.8 μm) سطح فولاد ضد زنگ را حفظ می کند.که برای حفظ ضریب اصطکاک ثابت در کل محدوده دمای کار از -40°C تا +150°C ضروری است.

بر خلاف دامپر های مایع چسبناک که از تخریب مهر و موم و تغییرات چسبندگی وابسته به درجه حرارت رنج می برند، یا نصب های لاستومری که تجربه کششی و فشرده سازی را تجربه می کنند،سیستم خنک کننده تمام فلزی JGX-0648D-56A در میلیون ها چرخه با نگهداری صفر پایدار است.

انتخاب مواد و استراتژی حفاظت از خوردگی

JGX-0648D-56A ازفولاد ضد زنگ AISI 304به عنوان استاندارد، باAISI 316Lبرای اتمسفرهای غنی از کلرید، ساحلی و دریایی مشخص شده است.و فانوس های محکم کننده .

اجزا	درجه استاندارد	درجه اختیاری	درمان سطح
هلیکس سیم رسی	AISI 304	AISI 316L	غیرفعال + الکتروپولیش
میله های قفل	AISI 304	AISI 316L	غیرفعال
پایه نصب	AISI 304	AISI 316L	غیرفعال
دستگاه های اتصال	A2-70 SS	A4-80 SS	غیرفعال

این استراتژی مواد تمام ضد زنگ اجازه می دهد تا JGX-0648D-56A را به مقاومت در برابرپروتکل های شستشو با فشار بالابه طور معمول در تاسیسات پردازش مواد غذایی، اتاق های تمیز تولید دارویی و محیط های تولید نیمه هادی استفاده می شود.قرار گرفتن در معرض مواد تمیز کننده ی خمیر عام ٪ محلول های هیدروکسید سدیم تا غلظت ۵٪، ضد عفونی کننده های آمونیوم چهارگانه، و ضد عفونی کننده های اکسید کننده مانند اسید پروکسید و هیدروژن پروکسید تبخیر شده همانطور که از طریق آزمایشات سازگاری شیمیایی استاندارد تأیید شده است.

چارچوب آزمون و صدور گواهینامه

هر دسته تولید JGX-0648D-56A تحت یک پروتکل بررسی چند نقطه ای جامع قرار می گیرد که طراحی شده است تا به تیم های مهندسی داده های عملکرد مستند و قابل ردیابی را ارائه دهد:

مشخصات بار ایستاتیک و انحراف:منحنی نیروی در مقابل جابجایی که از 0 تا 150٪ بار نامی در سه جهت گیری نصب نمودار شده است: فشرده سازی عمودی (56 کیلوگرم) ، شیب 45 ° (42 کیلوگرم) و برش جانبی (28 کیلوگرم).خطی بودن سفتی با توجه به منحنی های مرجع اصلی با محدوده تحمل ±8٪ بررسی شده است..
پاکسازی انتقال پویا:اکسیتاسیون سایز سویپ از 3 هرتز تا 200 هرتز با شتاب ورودی ثابت 0.5g.حداکثر اندازه انتقال پذیری و بهره وری جداسازی در ۱۰ نقطه فرکانس استاندارد بر اساس روش آزمایش ISO 10846 ثبت شده است..
مشخصات خنک کننده معادل:روش پهنای باند نیمه قدرت به هر اوج رزونانس قابل شناسایی برای محاسبه نسبت خنک کننده فشرده معادل اعمال می شود. محدوده هدف: 0.10 ۰.20، سازگار با سیستم های خنک کننده با فرکانس غالب کولوم.
قرار گرفتن در معرض اسپری نمک خنثیآزمون مستمر مه نمکی ASTM B117 حداقل 500 ساعت برای اجزای AISI 304، 1000+ ساعت برای AISI 316L. معیارهای پذیرش: هیچ تشکیل زنگ قرمز، عمق حفره کمتر از 0.05 میلی متر اندازه گیری شده با میکرومتر عمق دیجیتال.
مقاومت چرخه ای تسریع شده:1,000،000 چرخه برگشت کامل در ± 100٪ انحراف نامی در فرکانس تحریک 5 هرتز. حرکت سفتی پس از آزمایش باید در حدود ± 10٪ از خط پایه اولیه باقی بماند. تحمل صفر برای شکستگی سیم،جدا شدن رشته، یا شل شدن میله قفل.

گواهینامه های دریافت شده:صدور گواهینامه سیستم مدیریت کیفیت ISO 9001:2015 که شامل فرآیندهای طراحی، تولید و آزمایش می شود.مدارک سازگاری محصول در دسترس برای علامت گذاری CE بر اساس دستورالعمل ماشین آلات اتحادیه اروپا 2006/42/EC و دستورالعمل RoHS 2011/65/EUآزمایش صلاحیت لرزه ای بر اساس استانداردهای IBC 2024 و ASCE 7-22 در صورت درخواست خاص پروژه ، از جمله تجزیه و تحلیل طیف پاسخ کف برای سایت نصب هدف ، در دسترس است.

صفحه اطلاعات فنی کامل

پارامتر	مشخصات
مدل	JGX-0648D-56A
قطر طناب سیم	6.4 میلی متر
ساخت رشته	7 * 19 (7 رشته، 19 سیم در هر رشته، 133 سیم در کل)
مقاومت کششی سیم (معمولی)	≥ 1,570 MPa (در ASTM A313)
مواد (استانداردی)	AISI 304 فولاد ضد زنگ
مواد (اختیاری)	AISI 316L فولاد ضد زنگ
بار ثابت نامی (کمپریشن عمودی)	0.50 56 کیلوگرم در هر نصب
بار ثابت نامی (45° شیب دار)	0.35 42 کیلوگرم در هر نصب
بار ایستاتیک نامی (شکنیدن جانبی)	0.25 28 کیلوگرم در هر نصب
فرکانس طبیعی (در بار نامی)	۶ ٫ ۸ هرتز
نسبت خنک کننده معادل وزیکوس	0.10 ¢ 0.20
تقویت پویا در رزونانس (Q)	≤ 40
محدوده دمای عملیاتی	-40°C تا +150°C
بهره وری عایق بندی (در 20 هرتز)	≥ 90% کاهش ارتعاش
بهره وری عایق بندی (در 30 هرتز)	≥95% کاهش ارتعاش
وزن کوه (تقریباً)	0.50 ️ 0.70 کیلوگرم
اندازه بولت نصب	M8 یا M10 (با توجه به کاربرد)
چرخش ولتاژ (M8 / M10)	۲۲٫۲۵ N·m / ۴۲٫۴۸ N·m
مقاومت اتصال الکتریکی	≤ 0.1 Ω (راه تمام فلزی)
طول عمر طراحی	20 سال یا بیشتر (با بارگذاری مناسب، در داخل یا خارج از خانه)

دقت تولید و تضمین کیفیت

هر جداکننده JGX-0648D-56A بر روی ایستگاه های تشکیل سیم کنترل شده CNC ساخته شده است که ارتفاع هلیکس و قطر کویل را در عرض ± 0.3 میلی متر حفظ می کند.پروفایل های خروجی میله ی چسبندگی با دقت برای مطابقت با 6هندسه هلیکس طناب 4 میلی متریاطمینان از توزیع فشار تماس یکنواخت در امتداد کل رابط قفل این سازگاری هندسی برای دستیابی به تکرار عملکرد خنک کننده واحد به واحد ضروری است.

نقاط بازرسی دروازه کیفیت در فرآیند عبارتند از:

بررسی کشش قطعات سیم ورودی (حداقل 1570 MPa مقاومت کشش نهایی در هر ASTM A313، با قابلیت ردیابی کامل گزارش آزمایش کارخانه)
اندازه گیری لیزری هندسه هلیکس پس از شکل گیری در هر ایستگاه شکل گیری، با رد خودکار قطعات بیش از ± 0.3 میلی متر
بررسی گشتاور بولت قفل با استفاده از کلید های گشتاور دیجیتالی کالیبر شده (دقیقیت ± 3٪، کالیبراسیون قابل ردیابی NIST)
100٪ بازرسی بصری تحت بزرگ کردن 3 * برای نقایص سطحی، پیچ و تاب سیم، جدا کردن رشته یا عدم تراز نوار کلیمپ
نمونه برداری از سفتی استاتیک در سطح گروه بر اساس استاندارد ISO 2859-1 (AQL 1.0، سطح بازرسی عادی II) با تولید منحنی بار کامل

خلاصه مهندسی

JGX-0648D-56A نشان دهنده یک راه حل جدا کننده سیم سیم قوی است که به طور خاص برای کاربردهای صنعتی متوسط در محدوده 0.50 ∼56 کیلوگرم در هر نصب طراحی شده است.مکانیسم خنک کننده میکرو فرکشن بین رشته های آن یک مزیت اساسی در مورد قابلیت اطمینان نسبت به جایگزین های لاستومری فراهم می کند: تخلیه صفر تحت بار ایستاتیک پایدار، تخلیه صفر در محیط های خلاء یا اتاق تمیز، مداخله نگهداری صفر،و عملکرد ثابت در طول دو دهه یا بیشتر از عملیات مداومبرای تیم های مهندسی که نیاز به توصیف عملکرد مستند دارند، گزارش های کامل آزمایش در سطح گروه و گواهینامه مواد با هر محموله در دسترس است.

درخواست یک ورق داده جامع، مدل 3D CAD در قالب STEP یا IGES، یا یک گزارش مشخصه سازی بار - انحراف سفارشی برای نیازهای خاص برنامه شما.
