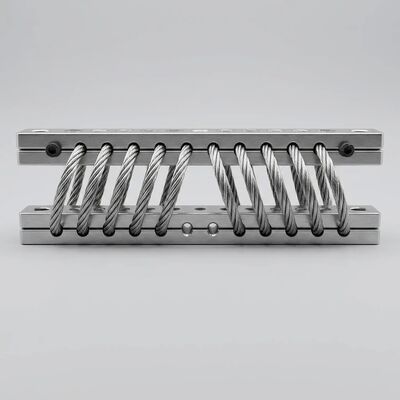

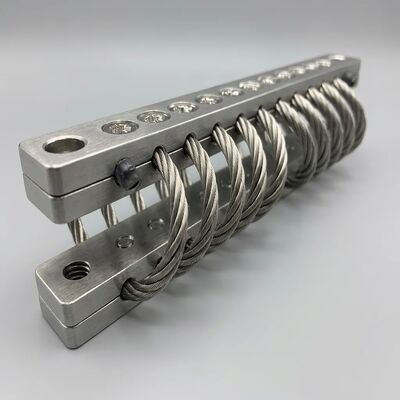

JGX-0480D-61A جدا کننده لرزش سیم سیم برای نصب مقیاس پذیر چند نقطه ای

Name: JGX-0480D-61A جدا کننده لرزش سیم سیم برای نصب مقیاس پذیر چند نقطه ای
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0480D-61A
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015, CE, RoHS

مدل:

JGX-0480D-61A

مواد:

فولاد ضد زنگ 304 / 316

قطر طناب سیم:

4.8 میلی متر

تعداد رشته ها:

ساخت 7x19

محدوده بار:

0.45 - 61 کیلوگرم در هر سوار

بسامد طبیعی:

5-8 هرتز

دمای عملیاتی:

-40 درجه سانتیگراد تا +150 درجه سانتیگراد

نوع پاسخ:

دینامیک تطبیقی / تغییر بار

پیکربندی آرایه:

چند نقطه ای مقیاس پذیر

جهت گیری کوه:

عمودی، افقی، زاویه 45 درجه

برنامه:

ماشین آلات با سرعت متغیر، سکوهای چند محوره، اتوماسیون صنعتی

برجسته کردن:

پاسخ سازگاری پویا تغییر بار

پیکربندی آرایه چند نقطه ای مقیاس پذیر

خنک کننده لرزش لوله سیم

توضیحات محصول

JGX-0480D-61A جداسازی ارتعاش سازگاری برای محیط های پیچیده ماشین آلات

هنگامی که بار تجهیزات در طول کار تغییر می کند، کمپرسورها بالا می روند، پمپ ها دچار جریان گذرا می شوند،ناقلات حمل بار قابل تغییر JGX-0480D-61A منحنی سفتی تدریجی خود را تنظیم می کند تا عایق مطلوب را حفظ کندفاکتور فرم فشرده آن همچنین امکان پیکربندی مقیاس پذیر چند نقطه ای را برای ماشین آلات با اثر بزرگ فراهم می کند.

درک پاسخ سازگاری پویا

جداکننده های خطی معمولی ️ لوله های کویل، پد های لاستیکی، بادکنک های هوا ️ در اطراف یک بار "نقطه طراحی" طراحی شده اند. از این پنجره باریک خارج شوید و عملکرد جداسازی به سرعت کاهش می یابد.JGX-0480D-61A یک رویکرد اساسا متفاوت را از طریقویژگی سفتی غیرخطی سخت شدن.

هلیکس طناب سیم به عنوان یک بهار نرم کننده در انحراف کم رفتار می کند (از انزوا بالا از آمپلیت کوچک،اختلال های فرکانس بالا مانند سر و صدا موتور) و انتقال به یک بهار سخت در انحرافات بزرگتر (دروغ از جابجایی بیش از حد تحت شوک یا بار بیش از حد موقت)این پاسخ دو حالت درونی به هندسه است و نیازی به کنترل کننده، سنسور یا محرک خارجی ندارد.

سناریوهای متغیر بار که در آن واکنش سازگاری برتر است

کمپرسورهای با سرعت متغیر:همانطور که سرعت چرخش در طول باند رزوناسیون جدا کننده در طول بالا رفتن و پایین آمدن، سفتی غیرخطی مانع از افزایش دامنه می شود که با یک بهار ثابت رخ می دهد.
ماشین آلات دسته بندی / پر کردن:جرم تجهیزات در طول یک چرخه تولید 30٪ تا 60٪ تغییر می کند. JGX-0480D-61A انتقال پذیری را در زیر 1.5 در سراسر طیف جرم حفظ می کند.
سقف های آزمایش موتور:انتقال سریع گاز باعث تحریک پهنای باند می شود. خنک کننده Coulomb در تمام حالت ها به طور همزمان انرژی را از بین می برد. چیزی که خنک کننده های جرم تنظیم شده نمی توانند به دست آورند.
موتورهای جنراتور:ارتعاش حمل و نقل (فریکونسی پایین، دامنه بالا) و ارتعاش عملیاتی (فریکونسی بالاتر، دامنه پایین تر) نیاز به استراتژی های جداسازی متفاوت دارند.منحنی سفتی دو حالت بدون تنظیم دستی هر دو را کنترل می کند.

برای مهندسان طراحی، JGX-0480D-61A کشتی با یکگزارش مشخصه برداری بار - انحرافپوشش سه جهت گیری نصب (کمپریشن عمودی، 45 ° شیب و برش جانبی) ، امکان مدل سازی دقیق عنصر محدود از سیستم عایق کامل قبل از تهیه.

راهنمای پیکربندی آرایه چند نقطه ای مقیاس پذیر

بسته های بزرگ تجهیزات HVAC chillers، هواپیمای صنعتی، کابینت های ترانسفورم، پمپ های پمپ به ندرت بر روی یک جدا کننده واحد قرار می گیرند.استفاده از آرایه چند نقطه ای، جایی که 4 تا 24+ واحد برای مدیریت لرزش چند محور و حفظ تراز تجهیزات با هم کار می کنند.

اصول طرح آرایه

پیکربندی	اندازه ی معمولی آرایه	بهترین برای
چهار گوشه (متماثل)	4 واحد	ماشین آلات با پایه مربع، مرکز ثقل متعادل
محوطه (مستطیل)	۶۸ واحد	تجهیزات پایه بلند با بارگذاری لبه
شبکه (توزیع شده)	916 واحد	ماشین آلات سطح بزرگ، تجهیزات mezzanine
بلوک بی وقفه (بزرگ جرم)	1224+ واحد	پایه های بی وقفه بتنی، تاسیسات لرزه ای

محاسبه توزیع بار

برای یکN- تجهیزات حمایتی مجموعه واحد با جرم کلمبا تغییر مرکز ثقلe، بار روی هر سوارiدر موقعیت (xi، yi) عبارت است از:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

هر ارتفاع در آرایه باید بین30٪ و 80٪ از بار ثابت نامی آنتا اطمینان حاصل شود که سیم آهن بار کافی برای تعامل با میکرو فرکشن را حفظ می کند در حالی که فضای سر را برای سفر های پویا باقی می گذارد.نصب های پیش بارگذاری شده که کم بار هستند (کمتر از 20٪ نامی) ممکن است اثر خنک کننده را در دامنه های پایین کاهش دهند..

استراتژی جهت گیری نصب

واحد های JGX-0480D-61A را می توان در سه جهت گیری اصلی نصب کرد، که به طور جداگانه در هر موقعیت آرایه انتخاب می شود:

فشرده سازی عمودی (0°):حداکثر ظرفیت بارگیری، جداسازی محور اصلی، پیش فرض برای تجهیزات نصب شده در پایه
45° شیب:سفتی برابر در جهت عمودی و یک جهت افقی. ایده آل برای تجهیزات تولید کننده لرزش عمودی و جانبی (کمپرسورهای متقابل، پرش ها).
برش جانبی (90°):جداسازی افقی غالب استفاده می شود به عنوان ثابت کننده نصب در گوشه های تجهیزات برای کنترل تکان دادن بدون به خطر انداختن جداسازی عمودی

کاربردهای صنعتی و مرجع اندازه گیری

تولیدات صنعتی

جداسازی مرکز ماشینکاری CNC
محاصره لرزش مطبوعات چاپ
نصب ماشین تزریق
پایه های اتوماتیک خط مونتاژ

️ خدمات تهویه مطبوع و ساختمان

جداسازی کولر و برج خنک کننده
نصب پایه واحد کنترل هوا (AHU)
مقاومت لرزه ای تجهیزات سقف
جدا کردن لرزش پمپ از اسکیید

قدرت و انرژی

جداسازی مجموعه ژنراتور دیزل
خنک کننده لرزش ترانسفورماتور
حفاظت از کابینت دستگاه های سوئیچ
نصب تجهیزات کمکی توربین

حمل و نقل و کشتار

نصب موتورهای کشتی های تجاری
جداسازی هوا و هواپیمایی وسایل نقلیه راه آهن
نصب کابین کاربری جرثقیل بندری
اسکی های تجهیزات پلتفرم دریایی

برای برنامه های کاربردی خارج از محدوده بار استاندارد، نصب موازی چند واحد و یا قطر طومار سفارشی موجود است. با گروه مهندسی ما با جرم تجهیزات خود را، ابعاد اثر پا تماس بگیرید,و فرکانس های تحریک غالب.

بهترین شیوه های نصب

سطح صاف:پد های نصب باید در محدوده 1 میلی متر در هر 300 میلی متر مسطح باشند. برای اصلاح ناهنجاری های سطحی از بسته های shim استفاده کنید (فولاد ضد زنگ، افزایش 0.5 میلی متر).
چرخش قفل:بولت های M6: 911 N · m بولت های M8: 2225 N · m برای دستگاه هایی که تحت ارتعاش مداوم قرار دارند، یک قفل رشته متوسط (قفل رشته متوسط، به عنوان مثال، قفل رشته بی هوا) استفاده کنید.
بررسی تراز:پس از چرخش، بررسی کنید که مارپیچ طناب سیم به طور قابل مشاهده ای تغییر شکل داده یا به یک طرف منحرف نشده است. شکل یکنواخت مارپیچ نشان دهنده بارگذاری مناسب و متمرکز است.
ادامه زمين گيري:ساخت تمام فلزی باعث اتصال الکتریکی ذاتی بین تجهیزات و پایه می شود. اگر برای نصب مشخص شده است، پیوستگی ≤ 0.1 Ω بررسی شود.
برنامه بازرسی:بازرسی بصری در فواصل 6 ماهه. بررسی: تثبیت کننده های گسسته (نشانه های شاهدان نوار گشت و گذار) ، خوردگی سطحی در واحدهای غیر 316L در استفاده در فضای باز، تجمع زباله ها در شکاف های هلیکس.

مشخصات مرجع سریع

پارامتر	ارزش
مدل	JGX-0480D-61A
قطر طناب سیم	4.8 میلی متر
ساخت رشته	7 * 19
گزینه های مادی	AISI 304 / AISI 316L
محدوده بار (کمپریشن)	0.45 ️ 61 کیلوگرم در هر نصب
محدوده بار (45° شیب دار)	0.30 45 کیلوگرم در هر نصب
فرکانس طبیعی (بار نامی)	۶ ٫ ۸ هرتز
نسبت خنک کننده	0.10 0.20 (معادل لرزه ای)
محدوده دما	-70°C تا +260°C
عایق بندی در 20 هرتز	≥90٪
وزن کوه	0.35 ️ 0.50 کیلوگرم
اندازه ی بند بند	M6 / M8

آماده ای که توضیح بدی؟

مهندسان کاربرد ما می توانند یکتجزیه و تحلیل انعطاف بار شخصیبرای پیکربندی تجهیزات خاص شما شامل بهینه سازی آرایه چند نقطه ای، توصیه های جهت گیری و منحنی های قابل انتقال پیش بینی شده. زمان تحویل استاندارد:۳-۷ روز کاری برای پیکربندی های موجود، 15 تا 25 روز کاری برای مقادیر تولید شده.

امروز مشخصات تجهیزاتتون رو بفرستید تا سیستم انزوا رو بررسی کنیم
