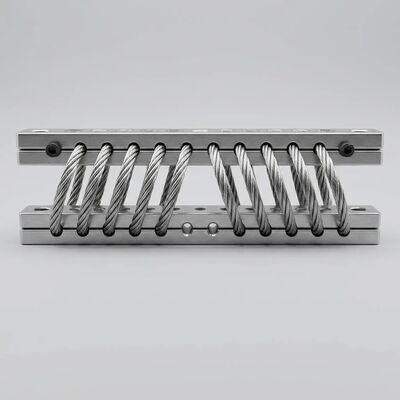

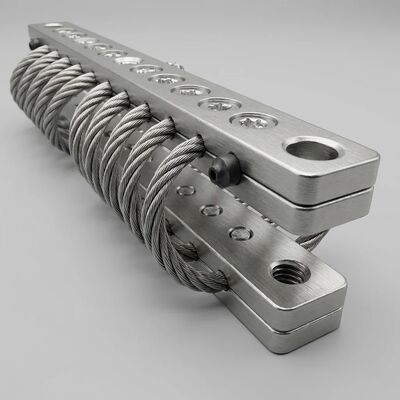

JGX-0480D-61A جدا کننده لرزش سیم فولاد ضد زلزله

Name: JGX-0480D-61A جدا کننده لرزش سیم فولاد ضد زلزله
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0480D-61A
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015, CE, RoHS

مدل:

JGX-0480D-61A

مواد:

فولاد ضد زنگ 304 / 316

قطر طناب سیم:

4.8 میلی متر

تعداد رشته ها:

ساخت 7x19

محدوده بار:

0.45 - 61 کیلوگرم در هر سوار

بسامد طبیعی:

5-8 هرتز

دمای عملیاتی:

-40 درجه سانتیگراد تا +150 درجه سانتیگراد

نوع میرایی:

بین رشته ای میکرو اصطکاک

امتیاز دستشویی:

پرفشار / ایمن سوز آور

گواهی لرزه نگاری:

مطابق با IBC / ASCE 7

نوع نصب:

آرایه چند نقطه ای سازگار است

برنامه:

تهویه مطبوع، ژنراتورها، پمپ ها، مهاربندی لرزه ای

برجسته کردن:

تکنولوژی خنک کننده ی میکرو فرکشن بین رشته ها

جداکننده امن ضدآفتاب با فشار بالا

نصب محافظت از زلزله های زلزله ای گواهی شده

توضیحات محصول

JGX-0480D-61A جداکننده لرزش سیم سیم دقیق

طراحی شده با فن آوری خنک کننده اصطکاک میکرو بین رشته، JGX-0480D-61A کاهش لرزش بدون نگهداری را برای تجهیزات صنعتی که در محیط های سخت کار می کنند، ارائه می دهد.ساخت تمام فولاد ضد زنگ ایمنی خوردگی را در طول عمر کامل خدمات تضمین می کند.

چگونه خنک کننده میکرو فرکشن بین رشته ها کار می کند

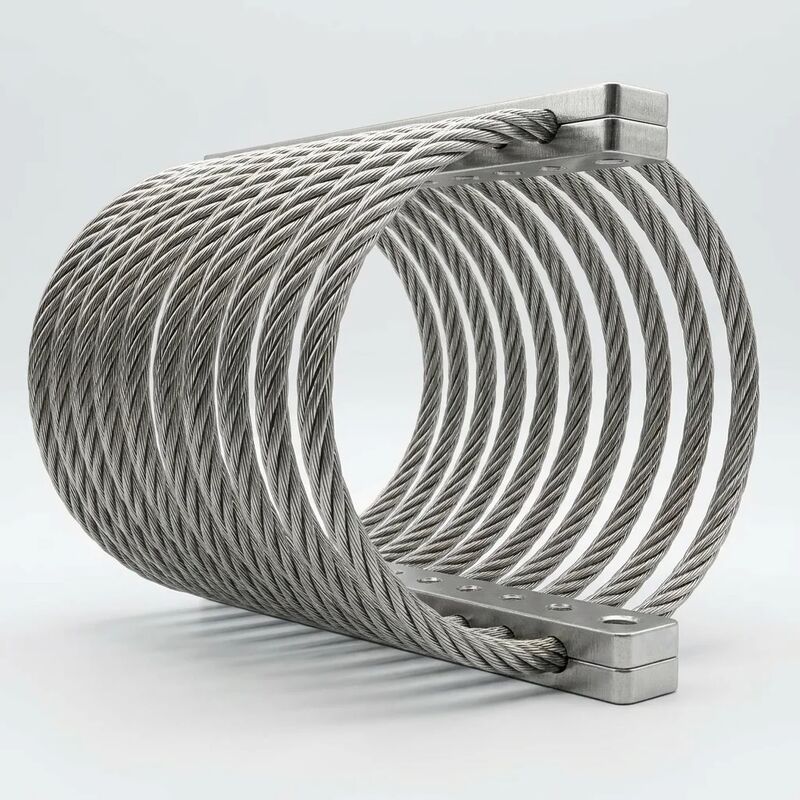

در هسته JGX-0480D-61A یک عنصر سیم مارپیچی ساخته شده از رشته های متعدد سیم فولاد ضد زنگ با کشش بالا قرار دارد.رشته های فردی در سطح میکروسکوپی به یکدیگر می کشند. اينخنک کننده کولون (خشک اصطکاک)مکانیسم انرژی حرکتی را به انرژی حرارتی درجه پایین تبدیل می کند بدون نیاز به مایعات هیدرولیکی، ترکیبات لاستومری یا سیستم های کنترل فعال.

سه عامل عملکرد خنک کننده را تعریف می کنند:

شمارش رشته ها و هندسه قرار دادن:ساختار طناب سیم 7 * 19 حداکثر نقاط تماس بین رشته ها را در هر واحد طول ایجاد می کند، هزاران رابط میکرو اصطکاک ایجاد می کند که در دامنه های مختلف ارتعاش فعال می شوند.
پوشش سطح سیم:یک درمان کنترل شده غیرفعال سازی، میکرو خشکی طبیعی سیم فولاد ضد زنگ کشیده شده را حفظ می کند.که برای یک ضریب اصطکاک Coulomb ثابت در طیف دمای عملیاتی ضروری است.
محموله های پیش محموله:هندسه ی میله ی قفل کردن یک فشرده سازی از پیش به هلیکس طناب اعمال می کند، که سفتی استاتیک پایه را تنظیم می کند و اطمینان حاصل می کند که آستانه خنک کننده در سطوح هیجان پایین درگیر می شود.

برخلاف دامپرهای چسبناک که از نشت مایع و تغییرات چسبندگی وابسته به درجه حرارت رنج می برند، سیستم خنک کننده تمام فلزی در JGX-0480D-61A از-70°C تا +260°Cو در طول طول عمر طراحیش نیاز به نگهداری ندارد.

انتخاب مواد و حفاظت از خوردگی

JGX-0480D-61A ازفولاد ضد زنگ AISI 304به عنوان استاندارد، باAISI 316Lهر قطعه فلزی: سیم سیم، میله های چسب، براکت های نصب،و فانوس های اتصال .

اجزا	درجه استاندارد	درجه اختیاری	پوشش سطح
هلیکس سیم رسی	AISI 304	AISI 316L	غیرفعال و الکتروپولیس شده
میله های قفل	AISI 304	AISI 316L	غیرفعال
پایه نصب	AISI 304	AISI 316L	غیرفعال
دستگاه های اتصال	A2-70 SS	A4-80 SS	غیرفعال

این استراتژی مواد JGX-0480D-61A را قادر می سازد تا در برابرپروتکل های شستشو با فشار بالامعمولا در اتاق های تمیز تولید مواد غذایی، داروسازی و نیمه هادی استفاده می شود.ضدعفونی کننده های آمونیوم چهارگانه) و ضدعفونی کننده های اکسید کننده (اسید پروکتیک)، بخار پراکسید هیدروژن) از یکپارچگی ساختاری یا عملکرد خنک کننده آسیب نمی بیند.

چارچوب آزمون و صدور گواهینامه

هر دسته تولید JGX-0480D-61A تحت یک پروتکل تأیید چند نقطه ای قرار می گیرد:

منحنی کشش بار ایستاتیک:نمودار نیروی در مقابل جابجایی از 0 تا 150٪ بار نامی در حالت فشرده سازی، برش و 45 ° متصل. خطی بودن سفتی با منحنی های مرجع اصلی بررسی شده است.
پاکسازی انتقال پویا:تحریک سینوس سویپ از 3 هرتز تا 200 هرتز در ورودی 0.5g. اوج انتقال و بهره وری انزوا در 10 نقطه فرکانس کلیدی ثبت شد.
مشخصات خنک کننده:روش پهنای باند نیمه قدرت به هر اوج رزونانس برای محاسبه نسبت خنک کننده انسجام معادل اعمال می شود (هدف: 0.10~0.20).
قرار گرفتن در معرض اسپری نمکاسپری نمک خنثی ASTM B117 برای 500 ساعت روی AISI 304، 1000+ ساعت روی AISI 316L بدون زنگ قرمز، عمق حفره کمتر از 0.05 میلی متر.
مقاومت چرخه ای:106 چرخه در ± 100% انحراف نامی در 5 هرتز. حرکت سفتی باید در حدود ± 10% از مقدار اولیه باقی بماند؛ شکستن سیم یا جدا شدن رشته مجاز نیست.

گواهینامه ها:سیستم مدیریت کیفیت ISO 9001:2015؛ مستندات سازگاری محصول برای علامت CE (رئیسکل ماشین آلات اتحادیه اروپا 2006/42/EC) و RoHS (2011/65/EU) در دسترس است.آزمایش صلاحیت لرزه ای برای IBC 2024 و ASCE 7-22 در صورت درخواست پروژه در دسترس است.

ورق اطلاعات فنی

پارامتر	مشخصات
مدل	JGX-0480D-61A
قطر طناب سیم	4.8 میلی متر
ساخت رشته	7 * 19 (7 رشته، 19 سیم هر یک)
مواد (استانداردی)	AISI 304 فولاد ضد زنگ
مواد (اختیاری)	AISI 316L فولاد ضد زنگ
بار ثابت نامی (کمپریشن)	0.45 ️ 61 کیلوگرم در هر نصب
بار ثابت نامی (45 درجه نصب)	0.30 45 کیلوگرم در هر نصب
بار ثابت نامی (باطنی)	0.20 30 کیلوگرم در هر نصب
فرکانس طبیعی (در بار نامی)	۶ ٫ ۸ هرتز
نسبت خنک کننده معادل	0.10 ¢ 0.20
تقویت پویا در رزونانس	≤ 40
محدوده دمای عملیاتی	-70°C تا +260°C
بهره وری عایق بندی (در 20 هرتز)	≥ 90% کاهش ارتعاش
وزن کوه (تقریباً)	0.35 ️ 0.50 کیلوگرم
اندازه بولت نصب	M6 یا M8 (خصوصی برای برنامه)
زندگی طراحی شده	20 سال و بیشتر (به درستی بارگذاری شده، در داخل/خارج)

دقت تولید و کنترل کیفیت

هر جدا کننده JGX-0480D-61A بر روی ایستگاه های تشکیل سیم کنترل شده توسط CNC ساخته شده است که ارتفاع و قطر هلیکس را در محدوده ± 0.3 میلی متر حفظ می کند.پروفایل های شکاف میله چسباندن برای مطابقت با هندسه هلیکس طناب ماشین آلات هستند، اطمینان از فشار تماس یکنواخت در امتداد کل طول کلیمپ

نقاط بازرسی در فرآیند شامل موارد زیر است:

بررسی کشش سیم ورودی (هدف: ≥ 1,570 MPa UTS در هر ASTM A313)
اندازه گیری لیزر هندسه هلیکس در ایستگاه شکل گیری
بررسی تورم قفل با کلید های تورم کالیبر شده (دقت ± 5٪)
100 درصد بازرسی بصری برای نقص های سطحی، پیچ و تاب سیم یا جدا کردن رشته
نمونه گیری سفتی استاتیک در سطح گروه (AQL 1.0، سطح بازرسی عادی II بر اساس ISO 2859-1)

نکته اصلی

JGX-0480D-61A نشان دهنده یک جدا کننده سیم خط درجه یک برای مهندسان است که نیاز بهداده های عملکردی مستند,ردیابی موادوقابلیت اطمینان در دراز مدتدر دستگاه های حساس به ارتعاش، مکانیسم خنک کننده میکرو فرکشن بین رشته ها یک مزیت اساسی نسبت به جایگزین های الاستومری ارائه می دهد:و نگهداری صفر در طول دهه های کار مداوم.

امروز برای برنامه خود یک ورق داده، مدل CAD سه بعدی، یا منحنی انعطاف بار سفارشی را درخواست کنید.
