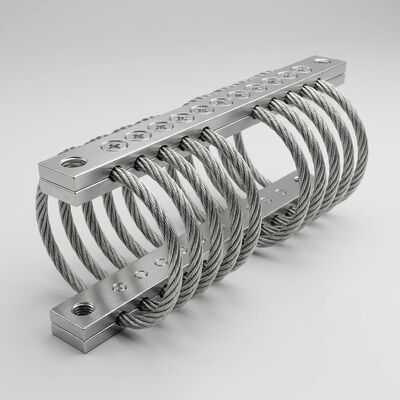

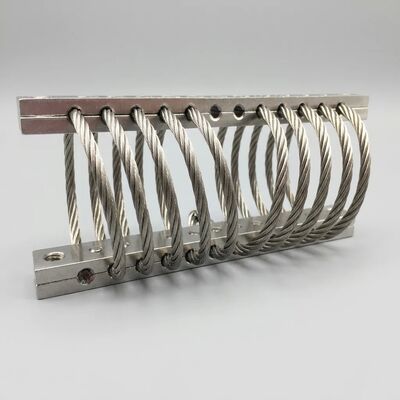

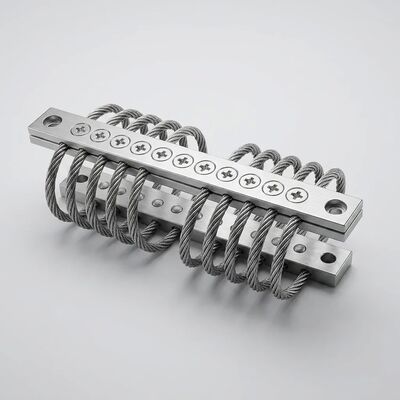

JGX-0320D-17A جداکننده لرزش سیم سیم با نسبت بار به وزن بالا طراحی جمع و جور نصب همه جهت

عایق ارتعاش طناب سیمی JGX-0320D-17A — محلول میرایی فشرده با کارایی بالا

راJGX-0320D-17Aیک جداکننده ارتعاش طناب سیمی با پیکربندی دقیق است که به طور خاص برای تاسیسات با محدودیت فضایی که نیاز به تضعیف شوک بدون خطر دارند، مهندسی شده است. ساخته شده در اطراف یک حلقه 6فولاد ضد زنگ 304هسته کابل با قطر سیم 3.2 میلی متر، این ایزولاتور یکظرفیت بار 0.5-15 کیلوگرم در هر سواردر حالی که حداقل حجم پوشش را اشغال می کند - نتیجه مستقیم بهینه سازی هندسه سیم پیچ سیم پیچ و فاصله گیره برای به حداکثر رساندن راندمان میرایی در واحد جرم است.

نسبت بار به وزن بالا برای فضاهای فشرده

پایه‌های الاستومری معمولی و جداکننده‌های فنر سیم پیچی بین بارگذاری و اندازه فیزیکی معامله می‌کنند: هرچه وزن بیشتری تحمل کنند، بزرگ‌تر می‌شوند. JGX-0320D-17A این محدودیت را می شکند. معماری سیم طناب آن به aنسبت میرایی ≥15%در هر سه محور انتقالی به طور همزمان، با aمحدوده فرکانس طبیعی 8-15 هرتز، همه در یک جزء با وزن کمتر از 200 گرم است. این چگالی عملکرد، ادغام حفاظت از ارتعاش طیف کامل را در محفظه‌های اویونیک، مجموعه‌های گیمبال پهپاد، دستگاه‌های پزشکی دقیق، و کنترل‌کننده‌های صنعتی فشرده امکان‌پذیر می‌سازد - برنامه‌هایی که هر میلی‌متر فاصله و هر گرم بار مهم است.

در تست های مخرب ثابت شده است

هر دسته تولیدی JGX-0320D-17A از طریق تأیید اعتبار می شودپروتکل های آزمایش مخرب تسریع شدهکه جداسازها را به حد نهایی مکانیکی خود سوق می دهد. تست شامل:

• بار تا شکست کششی نهاییروی هسته سیم طناب، حواشی ایمنی را بسیار فراتر از ظرفیت نامی تایید می کند
• تست خستگی چرخه ایبیش از 106 معکوس بار در حداکثر جابجایی نامی، با کاهش ضریب میرایی کمتر از 5٪ در طول عمر چرخه اندازه گیری شده است.
• بقای نبض شوکتحت شکل موج های ورودی نیمه سینوسی و دندان اره ای، تأیید می کند که اوج شتاب ارسالی زیر آستانه طراحی باقی می ماند حتی پس از رویدادهای مکرر با g بالا
• مقاومت در برابر خوردگی اسپری نمکبر اساس تست اسپری نمک خنثی ISO 9227 (NSS)، تایید می کند که روکش فولاد ضد زنگ 304 برقی شده پس از 96+ ساعت قرار گرفتن در معرض یکپارچگی ساختاری را حفظ می کند.

گزارش‌های تست شخص ثالث در صورت درخواست در دسترس است، که قابلیت ردیابی کامل از شماره حرارت مواد خام را از طریق آزمایش پذیرش نهایی فراهم می‌کند.

نصب همه جهته و مستقل از جهت

هندسه طناب سیم مارپیچ 6 حلقه ای متقارن ذاتاً وجود داردهمه جانبه. برخلاف دمپرهای تک محوری که فقط از یک محور محافظت می کنند، JGX-0320D-17A انرژی ارتعاش را بدون توجه به جهت ورودی - عمودی، جانبی، طولی یا هر ترکیبی، به یک اندازه کاهش می دهد. فلنج های نصب می پذیرندپیچ های عبوری M6و می تواند در هر زاویه ای (0 درجه، 45 درجه، 90 درجه، معکوس) بدون تغییر منحنی پاسخ دینامیکی جداکننده نصب شود. این استقلال جهت گیری نیاز به ابزارهای تراز کمکی را از بین می برد، کار نصب را کاهش می دهد و حفاظت مداوم را در تجهیزات مستقر در میدان که جهت گیری دقیق نصب را نمی توان تضمین کرد، تضمین می کند.

مشخصات فنی در یک نگاه

برنامه های کاربردی معمولی

• محفظه های اویونیک هوافضا و ضبط کننده اطلاعات پرواز
• گیمبال های دوربین پهپاد و پلت فرم های تثبیت بار
• کیس حمل و نقل تجهیزات تشخیصی و تصویربرداری پزشکی
• کنترلرهای CNC صنعتی و ابزار اندازه گیری دقیق
• نمایشگرهای ناوبری الکترونیک دریایی و کشتی
• کابینت های سیگنالینگ راه آهن و ارتباطات کنار مسیر

چرا منبع از WNRLN؟

WNRLN تحت عمل می کندISO 9001:2015مدیریت کیفیت گواهی شده با قابلیت ردیابی کامل مواد. هر JGX-0320D-17A با یک گواهی آزمایش دسته ای ارائه می شود که معیارهای کلیدی عملکرد پویا را خلاصه می کند. تیم مهندسی ما بررسی رایگان برنامه را ارائه می دهد - جرم تجهیزات، محدودیت های پاکت، و مشخصات محیط ارتعاش خود را برای ما ارسال کنید، و ما پیکربندی بهینه ایزولاتور را بدون هزینه توصیه می کنیم.امروز با ما تماس بگیریدبرای درخواست نمونه یا بحث در مورد الزامات جداسازی خاص خود.
