JGX-0160D-3.2A جدا کننده لرزش سیم سیم با فرکانس طبیعی بهینه شده صفر گاز برای استفاده در خلاء اتاق تمیز

جداکننده ارتعاش طناب سیمی تمام فلزی JGX-0160D-3.2A – تطبیق دقیق فرکانس برای محیط های حساس به آلودگی

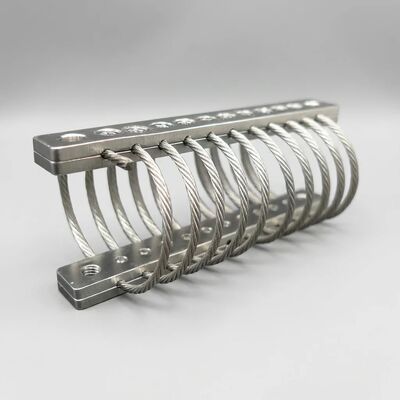

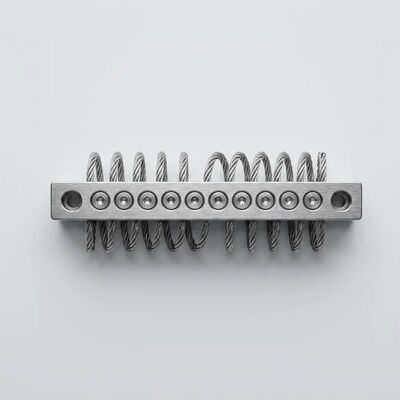

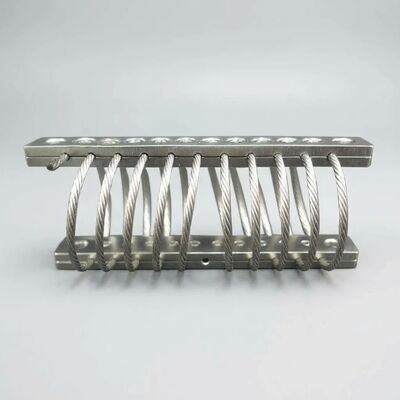

راJGX-0160D-3.2Aبه یک چالش حیاتی در ساخت و تحقیق دقیق می پردازد: چگونه می توان ایزوله ارتعاش موثر را بدون معرفی آلودگی آلی فراهم کرد. این جداکننده سیم طناب فشرده 10 حلقه، ساخته شده از کابل 304 فولاد ضد زنگ 1.6 میلی متری و میله های گیره آلیاژ آلومینیوم 6061-T6، دارای بار استاتیکی 3.2 کیلوگرمی در بسته بندی 0.25 کیلوگرمی است. ساختار کاملاً فلزی آن گازهای خروجی، ریزش ذرات و شستشوی شیمیایی ذاتی پایه‌های الاستومری را از بین می‌برد و آن را به محلول جداسازی ترجیحی برای اتاق تمیز، محفظه خلاء، نیمه هادی و کاربردهای نوری تبدیل می‌کند. تولید شده توسط Xi'an Hoan Microwave Co. Ltd. تحت مدیریت کیفیت ISO 9001:2015.

علم بهینه سازی فرکانس طبیعی

جداسازی ارتعاش مؤثر به یک رابطه اساسی بستگی دارد: فرکانس طبیعی جداکننده باید در زیر فرکانس‌های تحریک غالب محیط عملیاتی با حاشیه کافی برای دستیابی به کاهش قابلیت انتقال مطلوب قرار گیرد. برای JGX-0160D-3.2A، Xi'an Hoan تجزیه و تحلیل دقیق دامنه فرکانس را به عنوان بخشی از فرآیند مهندسی برنامه ارائه می دهد:

• تجزیه و تحلیل انحراف استاتیک:در زیر جرم پشتیبانی شده، انحراف استاتیک جداساز فرکانس طبیعی عمودی آن را تعیین می کند. برای نوع 3.2A که نزدیک بار نامی خود را پشتیبانی می کند، فرکانس های طبیعی معمولی از 15 تا 25 هرتز متغیر است که اثربخشی ایزوله (قابلیت انتقال <1) را برای فرکانس های تحریک بالاتر از تقریباً 21 تا 35 هرتز فراهم می کند.
• پیش بینی منحنی انتقال پذیری:مهندسان قابلیت انتقال کامل نیرو در مقابل منحنی فرکانس را برای محورهای تراکم، برش و غلتش محاسبه می‌کنند و این امکان را فراهم می‌کند تا تأیید کنند که اهداف جداسازی در سراسر محدوده سرعت عملیاتی کامل تجهیزات برآورده شده‌اند.
• تأیید جداسازی مودال:تجزیه و تحلیل سیستم، جداسازی فرکانس کافی بین ناحیه جداساز-رزونانس و هر دو حالت ساختاری تجهیزات پشتیبانی شده و فرکانس‌های تشدید پایه نصب را تأیید می‌کند و خطرات تقویت همزمان را حذف می‌کند.
• مدل سازی توزیع بار:برای نصب چند جداکننده، بارگیری جداساز جداگانه برای جبران مرکز ثقل تجهیزات محاسبه می‌شود و اطمینان حاصل می‌کند که هر JGX-0160D-3.2A در محدوده بار طراحی خود برای رفتار فرکانس طبیعی قابل پیش‌بینی عمل می‌کند.
• سهم میرایی:نسبت میرایی کولن بیش از 15 درصد تقویت رزونانس را به تقریباً 3-4 * در فرکانس طبیعی محدود می کند، در مقایسه با 10-20 * برای جدا کننده های فنری با میرایی کم، محافظت قوی حتی در هنگام راه اندازی و خاموش شدن گذرا که از ناحیه رزونانس می گذرد.

خروج گاز صفر: چرا ساخت و ساز تمام فلزی مهم است

در ساخت اتاق تمیز و کاربردهای سیستم خلاء، هر ماده ای که وارد محیط می شود به یک منبع آلودگی بالقوه تبدیل می شود. پایه‌های ارتعاشی مرسوم به دلیل ترکیب مواد، خطر قابل توجهی را نشان می‌دهند:

• مکانیسم های خروج گاز الاستومر:جداسازهای لاستیکی و پلی اورتان به طور مداوم ترکیبات آلی فرار (VOCs) از جمله مونومرهای واکنش نداده، نرم کننده ها، آنتی اکسیدان ها و عوامل پخت را آزاد می کنند. در سیستم های خلاء، این مواد فرار فشار پایه را افزایش می دهند، سطوح حساس را آلوده می کنند و می توانند کاتالیزورها را مسموم کنند یا شیمی رسوب را تغییر دهند.
• رسوب فیلم مولکولی:ترکیبات خارج شده از گاز بر روی سطوح نوری متراکم می شوند و لایه های مولکولی تشکیل می دهند که انتقال را کاهش می دهند، پراکندگی را افزایش می دهند و کالیبراسیون را در سیستم های لیزری، حسگرهای تصویربرداری و ابزارهای طیف سنجی تغییر می دهند.
• تولید ذرات:الاستومرها در طول چرخه خمشی ساییده می شوند و ذرات میکرونی و زیر میکرونی را آزاد می کنند که مشخصات شمارش ذرات اتاق تمیز را نقض می کند و می تواند باعث نقص در پردازش ویفر نیمه هادی شود.

JGX-0160D-3.2A این حالت های خرابی را از طریق انتخاب مواد حذف می کند:

• طناب سیم فولادی ضد زنگ 304:ساختار 7*19 رشته، ذاتاً عاری از محتوای آلی، بدون گازرسانی در خلاء، سازگار با تمام روش‌های استریل‌سازی رایج از جمله اتوکلاو (بخار اشباع در دمای 121 درجه سانتی‌گراد/134 درجه سانتی‌گراد)، تابش گاما، اکسید اتیلن و پلاسما پراکسید هیدروژن
• میله های گیره آلیاژ آلومینیوم 6061-T6:آلومینیوم فرفورژه با لایه اکسید سطحی پایدار، بدون پوشش‌های آلی یا عملیات مورد نیاز، گزینه‌های آندایزینگ (سفید یا سخت) از فرآیندهای الکترولیتی معدنی استفاده می‌کند که باقیمانده آلی صفر تولید می‌کند.
• بدون چسب، بدون روان کننده:سیم طناب به صورت مکانیکی بین میله‌ها بسته می‌شود - در هیچ مرحله‌ای از ساخت، از مواد چسبنده، ترکیبات قفل کننده نخ یا روان‌کننده‌های مونتاژ استفاده نمی‌شود.

تأیید سازگاری اتاق تمیز و جاروبرقی

پشتیبانی یکپارچه مهندسی بدون درز

Xi'an Hoan خدمات یکپارچه سازی طراحی سرتاسری را برای اطمینان از عملکرد بهینه JGX-0160D-3.2A در برنامه خاص شما ارائه می دهد:

• بررسی طراحی اولیه:مهندسان ما مشخصات تجهیزات، داده‌های مشخصه محیط ارتعاش و اهداف عملکرد جداسازی را بررسی می‌کنند تا پیکربندی و کمیت جداساز بهینه را توصیه کنند.
• دسترسی مدل CAD:مدل های سه بعدی دقیق ارائه شده در STEP، IGES، و فرمت های اصلی CAD (SolidWorks، Inventor، CATIA، Creo) با هندسه دقیق برای بررسی تداخل و مستندات مونتاژ
• کتابخانه پیکربندی نصب:مدل‌های موجود برای جهت‌های فشرده‌سازی پایه، نصب جانبی و 45 درجه. هندسه نوار سفارشی را می توان برای رابط های نصب غیر استاندارد توسعه داد
• مستندات عملکرد:هر برنامه یک گزارش فنی شامل منحنی‌های انتقال پیش‌بینی‌شده، تحلیل فرکانس طبیعی، تأیید بار استاتیک، و مقادیر گشتاور نصب توصیه شده دریافت می‌کند.
• نمونه اولیه و پشتیبانی تست:واحدهای نمونه اولیه پیکربندی شده برای بررسی مناسب و اعتبارسنجی عملکرد در محل قبل از تعهد تولید سری در دسترس هستند

مشخصات فنی

ویژگی های اصلی

• ساخت 100% فلزی:صفر مواد آلی، صفر خروج گاز، تولید ذرات صفر
• بدون خزش یا پیری:خواص مکانیکی برای طول عمر کامل تجهیزات پایدار است
• میرایی مستقل از فرکانس:میرایی بیش از 15 درصد از محدوده زیر هرتز تا کیلوهرتز حفظ می شود
• جداسازی تمام محورها:موثر در فشرده سازی، برش، و غلتک به طور همزمان از یک واحد فشرده
• مصونیت محیطی:بدون تاثیر مواد شیمیایی، آب دریا، ازن، UV، رطوبت، اسپری نمک
• قابل استریل شدن:سازگار با اتوکلاو، گاما، EtO و H2O2 پلاسما استریلیزاسیون
• سازگار با UHV:مناسب برای محیط های خلاء فوق العاده بالا بدون نشت مجازی یا خطر آلودگی
• بدون نیاز به تعمیر و نگهداری:بدون نیاز به بازرسی، روغن کاری، تنظیم یا تعویض برنامه ریزی شده

نمونه های کاربردی بر اساس بخش

درباره شرکت مایکروویو شیان هوان

Xi'an Hoan که در سال 2005 در شیان چین تأسیس شد، با بیش از 500 کارمند و یک بخش مهندسی بیش از 100 نفر به یک تولید کننده پیشرو در محصولات عایق ارتعاش تبدیل شده است. تاسیسات دارای گواهی ISO 9001:2015 عایق های طناب سیمی، پایه های ارتعاش، دمپرهای اصطکاکی، کمک فنرها و فیلترهای LC را تولید می کند که در صنایع از جمله تولید نیمه هادی، اپتیک دقیق، اتوماسیون صنعتی، مهندسی دریایی، تولید برق و سیستم های حمل و نقل خدمت می کنند. Xi'an Hoan با مشتریانی در بیش از 25 کشور، مقیاس تولید را با پشتیبانی مهندسی ویژه برنامه ترکیب می‌کند تا راه‌حل‌های جداسازی مناسب را ارائه دهد.

همین امروز با تیم برنامه های ما تماس بگیریدبرای بحث در مورد الزامات جداسازی اتاق تمیز، خلاء یا ابزار دقیق، یا درخواست مدل‌های CAD سه بعدی و تحلیل فرکانس طبیعی برای JGX-0160D-3.2A در برنامه خاص خود.
