JGX-0160D-3.2A جدا کننده ارتعاش طناب سیمی تضعیف فرکانس پهن باند سازگاری با استاندارد جهانی پشتیبانی 3D CAD

جداساز لرزش طناب سیم فشرده JGX-0160D-3.2A – تحلیل تضعیف پهنای باند و ادغام طراحی دیجیتال

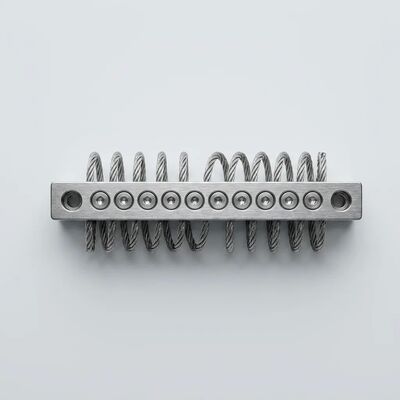

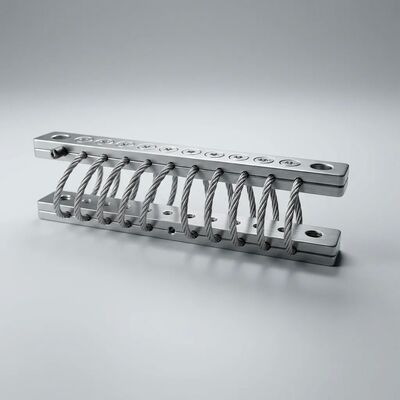

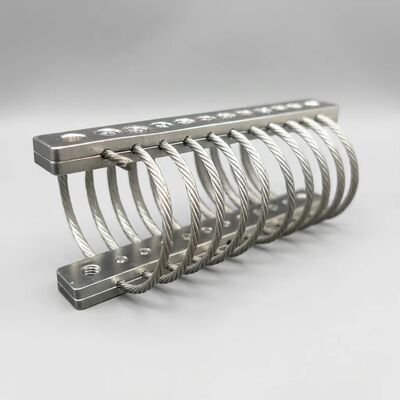

راJGX-0160D-3.2Aیک عایق ارتعاش طناب سیمی فشرده از سری JGX-0160 شیان هوان است که با کابل فولادی 304 رشته‌ای با قطر 1.6 میلی‌متر ساخته شده است که در پیکربندی 10 حلقه قرار گرفته است و بین میله‌های گیره آلیاژ آلومینیوم 6061-T6 محکم شده است. این جداساز با حداکثر بار استاتیکی 3.2 کیلوگرم و وزن واحد تقریباً 0.25 کیلوگرم، برای مجموعه‌های الکترونیکی سبک وزن، ماژول‌های اویونیک، بسته‌های حسگر نوری و ابزار دقیق طراحی شده است که در آن تضعیف ارتعاش پهنای باند، انطباق استاندارد شناخته شده و ادغام سریع طراحی دیجیتال الزامات ضروری هستند.

درک میرایی فرکانس پهنای باند در جداسازهای طناب سیمی

بر خلاف سیستم های فنری دمپر تک درجه آزادی که ایزولاسیون موثر را فقط بالای فرکانس قطع مشخصی ارائه می کنند، جداکننده های طناب سیمیاتلاف انرژی باند پهناز طریق یک مکانیسم فیزیکی اساسا متفاوت: میرایی اصطکاکی کولن بین رشته ای. هر یک از 10 حلقه JGX-0160D-3.2A شامل چندین رشته سیم است که تحت بارگذاری دینامیکی روی یکدیگر می لغزند و انرژی ارتعاش مکانیکی را از طریق اصطکاک خشک به گرمای ناچیز تبدیل می کنند. این مکانیسم در یک محدوده فرکانس فوق العاده وسیع عمل می کند زیرا:

• مشخصات سختی غیر خطی:هندسه طناب سیم سفتی پیشرونده ایجاد می کند - پاسخ اولیه نرم برای جداسازی فرکانس بالا با دامنه کم، انتقال به رفتار سفت تر برای رویدادهای فرکانس پایین با دامنه بزرگ. این از پیک تقویت تشدید معمولی جداسازهای خطی جلوگیری می کند
• فعال سازی اصطکاک چند محوره:ارتعاش در هر جهت (فشرده، برش، رول، یا ترکیبی) اصطکاک رشته به رشته را فعال می‌کند و میرایی باند پهن تمام محور واقعی را بدون نیاز به چندین جهت جداکننده مجزا فراهم می‌کند.
• میرایی مستقل از فرکانس:میرایی اصطکاکی کولن ذاتاً مستقل از فرکانس است، برخلاف میرایی ویسکوز که در فرکانس های پایین کاهش می یابد. JGX-0160D-3.2A نسبت میرایی بیش از 15% را از تحریک شبه استاتیک به فرکانس بالا حفظ می کند.
• پاسخ وابسته به دامنه:دامنه های تحریک بالاتر، جابجایی و اصطکاک رشته های بیشتری را ایجاد می کند و در مواقعی که بیشتر مورد نیاز است، میرایی قوی تری ایجاد می کند.

مطابق با استانداردهای جهانی صنعتی

JGX-0160D-3.2A تحت پروتکل هایی مطابق با استانداردهای صنعتی و نظارتی شناخته شده بین المللی تولید و آزمایش شده است که کیفیت ثابت و عملکرد قابل پیش بینی را تضمین می کند:

• دوام محیطی:تأیید شده از طریق آزمایش قرار گرفتن در معرض مه نمک (به ازای ASTM B117)، ارزیابی هوازدگی UV (به ازای ASTM G154)، و چرخه حرارتی در سراسر پاکت عملیاتی 40- تا +200 درجه سانتی گراد
• صلاحیت شوک و لرزش:تست شده تحت شوک مکانیکی استاندارد شده و پروفیل های ارتعاش پهن باند برای تایید اثربخشی جداسازی و یکپارچگی ساختاری تحت شرایط آزمایشگاهی کنترل شده
• قابلیت ردیابی مواد:اسناد کامل در دسترس برای دسته مواد فولاد ضد زنگ 304 و آلیاژ آلومینیوم 6061-T6، از جمله گواهی های آزمایش آسیاب در صورت درخواست
• مدیریت کیفیت:تولید شده تحت گواهینامه ISO 9001:2015 سیستم مدیریت کیفیت با بازرسی ورودی مستند، تأیید در فرآیند، و آزمایش پذیرش نهایی

مدل های سه بعدی CAD آماده برای دانلود برای یکپارچه سازی طراحی بدون درز

Xi'an Hoan دارایی های مهندسی دیجیتال جامعی را برای ساده کردن گردش کار توسعه محصول شما ارائه می دهد:

• کتابخانه CAD چند فرمتی:مدل‌های سه‌بعدی موجود در STEP (.stp)، IGES (.igs)، و فرمت‌های بومی برای SolidWorks، Autodesk Inventor، CATIA و PTC Creo، سازگار با تمام پلتفرم‌های اصلی CAD مکانیکی
• انواع پیکربندی:هر بسته مدل شامل جهت گیری های فشرده سازی پایه، جانبی و 45 درجه با هندسه سوراخ نصب دقیق و مناطق فاصله بست می باشد.
• خواص انبوه:فایل‌های CAD شامل داده‌های وزن دقیق، مرکز ثقل و لحظه اینرسی برای بودجه‌بندی جرم در سطح سیستم و تحلیل دینامیکی است.
• یکپارچه سازی مونتاژ:انواع هندسه پاکت ساده در دسترس برای عملکرد مونتاژ بزرگ، همراه با مدل های دقیق برای مستندات ساخت
• لایحه مواد:برگه های مشخصات همراه، اطلاعات کاملی از مواد، پایان و ابعاد را برای تهیه و مستندات کیفیت ارائه می دهد.

مشخصات فنی

گزینه های مواد میله نصب و پایان سطح

• آلیاژ آلومینیوم 6061-T6 با آنودایز سفید (استاندارد):درمان سطح غیر رسانای الکتریکی که ضمن حفظ ظاهر فلزی طبیعی، سختی را افزایش می دهد. مشخصات استاندارد برای کاربردهای تجهیزات دقیق عمومی
• آلیاژ آلومینیوم 6061-T6 با آنودایز سخت (اختیاری):لایه سطحی عمیقا سخت شده با ظاهر تیره تر. برای تاسیساتی که در معرض ساییدگی مکانیکی، جابجایی مکرر یا قرار گرفتن در معرض مواد شیمیایی خشن هستند انتخاب شده است
• میله های فولادی ضد زنگ (اختیاری):به عنوان جایگزینی برای آلومینیوم برای کاربردهایی که نیاز به حداکثر مقاومت در برابر خوردگی، کنترل نفوذپذیری مغناطیسی، یا مطابقت با سازه‌های نصب فولاد ضد زنگ موجود دارند، موجود است.

ویژگی های اصلی عملکرد

• بدون خزش یا پیری:ساختار تمام فلزی آرامش ویسکوالاستیک و سخت شدن اکسیداتیو را که جداسازهای الاستومری را آزار می دهد از بین می برد.
• میرایی داخلی بالا:اصطکاک بین رشته ای اتلاف انرژی مداوم را بدون نشت مایع، تخریب آب بندی یا حساسیت دما فراهم می کند.
• بسیار ناهموار:کابل فولادی ضد زنگ با ساختار 7*19 رشته ای، بارگذاری خمشی مکرر را بدون شکست خستگی تحمل می کند.
• حفاظت تمام محورها:جداساز منفرد ورودی های فشرده سازی، برشی و رول را به طور همزمان کنترل می کند
• مصون از محیط زیست:تحت تاثیر عوامل شیمیایی، آب دریا، ازن، اشعه UV، رطوبت و مه نمک
• جمع و جور و سبک وزن:0.25 کیلوگرم وزن واحد ایده آل برای نصب در هوا، قابل حمل و فضاهای محدود

برنامه های کاربردی

درباره شرکت مایکروویو شیان هوان

Xi'an Hoan که در سال 2005 تاسیس شد و دفتر مرکزی آن در Xi'an، چین قرار دارد، یک تولید کننده تخصصی راه حل های جداسازی ارتعاش و جذب انرژی است. این شرکت بیش از 500 متخصص از جمله یک تیم مهندسی اختصاصی متشکل از بیش از 100 متخصص را استخدام می کند. Xi'an Hoan که تحت گواهی ISO 9001:2015 کار می کند، به مشتریان در بیش از 25 کشور جهان خدمات ارائه می دهد و مجموعه ای از محصولات شامل جدا کننده های طناب سیمی، پایه های لرزش، دمپرهای اصطکاک، کمک فنرها و فیلترهای LC را شامل می شود. راه حل های ما در ماشین آلات صنعتی، مهندسی دریایی، تولید برق، سیستم های راه آهن و حمل و نقل، ابزار دقیق و خدمات ساختمان های تجاری مستقر هستند.

همین امروز با تیم مهندسی ما تماس بگیریدبرای درخواست مدل‌های CAD سه بعدی، برگه‌های اطلاعات فنی، یا مشاوره ویژه برنامه برای ادغام JGX-0160D-3.2A در طراحی بعدی خود.
