جداکننده شوک طناب سیمی چند محوره JGX-1598D-557B با نصب همه کاره در بسترهای تجهیزات مختلف

JGX-1598D-557B یک پلت فرم منزوی، هر چالش نصب، تمام شش محور پوشش داده شده است

طراحان تجهیزات با تنش مداوم مواجه هستند: راه حل عایق بندی که متناسب با اثر نصب یک دستگاه است به ندرت به راحتی به دستگاه بعدی سازگار می شود. الگوهای مختلف بولت، بار نامتقارن،سطوح نصب زاویه ای، محدودیت های بازسازی قدیمی هر گونه تغییرات به طور سنتی نیاز به یک شماره قطعات جدا کننده متفاوت دارد.JGX-1598D-557Bجدا کننده لرزش سیم رسی این مشکل را با یکپلتفرم نصب قابل تنظیمکه در هنگام تحویل از میله به میله، از میله به صفحه، 45 درجه شیب و 90 درجه جهت گیری عمودی را پشتیبانی می کندجداسازی 6 درجه آزادی تایید شدهدر هر شکل و شکل

نصب انعطاف پذیری بدون به خطر انداختن عملکرد عایق

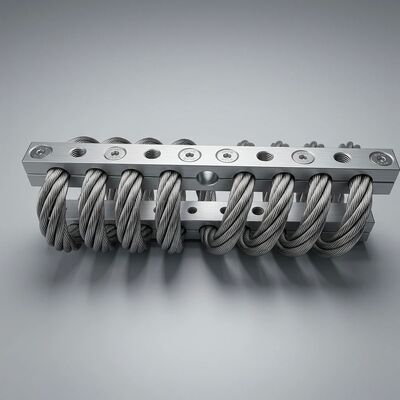

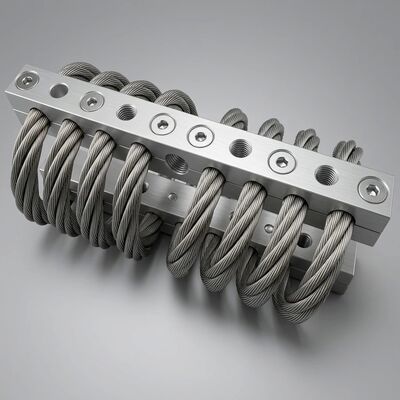

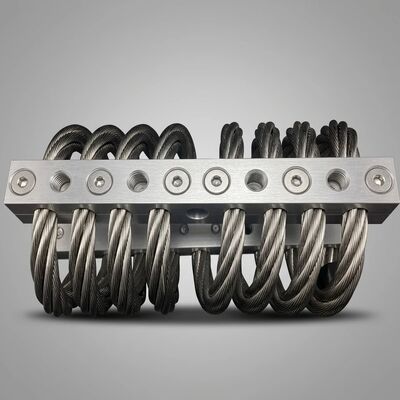

JGX-1598D-557B عملکرد عایق بندی را از رابط نصب جدا می کند.عنصر طناب سیم پیچ دار 6 سرکه ایاز فولاد ضد زنگ 8.0 میلی متر AISI 304 تشکیل شده است که در هر دو طرف توسط میله های کلیمپ آلومینیومی 6061-T6 به پایان می رسد. میله های کلیمپ خود به عنوان آداپتورهای نصب جهانی عمل می کنند:هر میله ای دارای اسلات های دقیق ماشینکاری شده در زاویه های متعدد است، پذیرفته شدن قفل های استاندارد متریک و امپریالیست.

تنظیمات نصب در دسترس از یک پلت فرم جدا کننده واحد:

• بار به بار استاندارد:پای تجهیزات مستقیماً به میله ی بالا نصب می شود؛ میله های پایین تر به پایه یا قاب پشتیبانی نصب می شوند.تنظیم پیش فرض برای ماشین آلات جدید که هر دو سطح نصب موازی و مسطح هستند.
• آداپتور نوار به صفحه:یک صفحه پایه ماشینکاری شده به میله کلیمپ پایین تر متصل می شود و یک رابط نصب شده بر روی میله را فراهم می کند.این جدا کننده را به یک جایگزین drop-in برای پایه های استومری موجود بدون تغییر پایه تجهیزات یا الگوی حفاری پایه تبدیل می کند.
• نصب با شیب 45 درجه:هنگامی که تحریک اولیه در زاویه افقی با موتورهای دیزل V-configuration، محرک های ناقل شیب دار،و بسته های پمپ شیب دار، جهت گیری 45° اسلات، محور مطابقت اصلی جداکننده را با بردار ارتعاش غالب هماهنگ می کند.. این به حداکثر رساندن کارایی عایق در مقایسه با نصب عمودی.
• جهت گیری عمودی 90 درجه:برای نصباتی که فضای عمودی محدود است اما فضای افقی در دسترس است.حفظ ارتفاع کل نصب شده کمتر از 150 میلی متر در حالی که رعایت کامل چند محور را حفظ می کند.

هر پیکربندی دارای همان ظرفیت بار (80 کیلوگرم ثابت، 120 کیلوگرم شوک در هر نصب) و همان ویژگی جداسازی 6-DOF است.سازندگان تجهیزات می توانند در یک سری جدا کننده واحد در کل طیف محصولات خود استاندارد شوند، کاهش پیچیدگی تدارکات، واجد شرایط کردن یک مجموعه از داده های عملکرد و حفظ موجودی قطعات یدکی مشترک.

عملکرد چند محوری تایید شده

هندسه طناب سیم مارپیچ به طور ذاتی مطابق در هر جهت فراهم می کند، اما عملکرد JGX-1598D-557B شده استبه صورت کمی مشخص شدهدر تمام شش درجه آزادی از طریق آزمایش چند محور ابزار:

• فشرده سازی (محور Z):انحراف ایستاتیک 4-12 میلی متر در محدوده بار 0-80 کیلوگرم. سفتی به صورت غیر خطی با انحراف افزایش می یابد.ارائه یک پاسخ اولیه نرم برای انزوا ارتعاش آمپلیتویتی کوچک با محدودیت به تدریج محکم در برابر رویدادهای شوک جابجایی بزرگ.
• تنش (مخالف محور Z):پروفایل شکاف میله قفل شدن به طور مکانیکی پایان سیم را به دست می آورد و تداوم ساختاری را تحت نیروهای بلند نگه می دارد.طرح های معمولی فقط با فشرده سازی خطر کشیدن طناب تحت فشار؛ هندسه شکاف JGX-1598D-557B این حالت شکست را از بین می برد.
• تراش (محور X و Y):انطباق جانبی اجزای تحریک افقی را از عدم تعادل چرخش، عدم تراز و حرکت زمین لرزه ای فراهم می کند.ساختار کویل به طور انعطاف پذیر خم می شود و بدون جابجایی باقیمانده به مرکز باز می گردد.
• رول، پیچ، یاو (دوران در مورد X، Y، Z):انحراف دیفرانسیل در سراسر مجموعه کویل حرکت زاویه ای را فراهم می کند و از تجهیزات با توزیع نامناسب جرم یا نقاط نصب خارج از مرکز در برابر انتقال ارتعاش چرخش محافظت می کند.

در تمام محورها،فاکتور تقویت رزونانس کمتر از 3 باقی می ماندبه این معنی که حتی زمانی که فرکانس تحریک دقیقا با فرکانس طبیعی سیستم مطابقت دارد، جداکننده ورودی را بزرگ نمی کند.برای ماشین آلات چرخشی با سرعت متغیر که در طول هر چرخه شروع و متوقف شدن از طریق رزونانس پاک می شوند، این ویژگی برای قابلیت اطمینان طولانی مدت ضروری است.

مزایای سیستم یک سیستم جداکننده استاندارد

فراتر از مزایای عملکرد مستقیم، اتخاذ JGX-1598D-557B در سراسر یک خانواده تجهیزات مزایای عملیاتی را ایجاد می کند:

• ساده سازی قطعات:یک عدد قطعات جدا کننده برای پمپ ها، کمپرسورها، ژنراتورها و تجهیزات کمکی استفاده می شود. فروشگاه های تعمیرات تعداد کمتری از SKU را دارند،و تکنسین های ساحلی نیاز به آشنایی با تنها یک روش نصب دارند..
• عملکرد قابل پیش بینی:تیم های مهندسی یک بار ویژگی های انحراف بار و انتقال JGX-1598D-557B را ارزیابی می کنند، سپس داده های معتبر را در تمام طرح های تجهیزات آینده اعمال می کنند.هر ماشین جدید نیاز به یک برنامه تحصیلی جدید جداسازی ندارد.
• سازگاری با ارتقاء:گزینه آداپتور میله به صفحه به JGX-1598D-557B اجازه می دهد تا محافظ های لاستومری قدیمی را در تجهیزات در حال استفاده بدون حفاری حفره های پایه جدید یا تغییر پایه تجهیزات جایگزین کند.تیم های تعمیر و نگهداری می توانند عملکرد انزوا را در طول وقایع برنامه ریزی شده بدون تغییرات ساختاری ارتقا دهند.
• ثبات عرضه جهانی:به عنوان یک محصول تمام فلزی که با مشخصات کنترل شده فلزی و ابعاد تولید می شود،JGX-1598D-557B بدون توجه به دسته تولید یا مقصد حمل و نقل عملکرد یکسان را ارائه می دهد.هیچ گونه تغییر در شکل گیری دسته به دسته ای که در محصولات لاستیکی قالب زده شده تجربه شده است وجود ندارد.

داده های فنی جامع

جایی که رویکرد پلت فرم JGX-1598D-557B حداکثر ارزش را ارائه می دهد

• سیستم های محرک دریایی:یک پیکربندی واحد JGX-1598D-557B موتورهای اصلی پیشرانه، جعبه های گیربکس کاهش و لگارهای میله را در سراسر کلاس کشتی جدا می کند.آداپتورهای نوار به صفحه امکان جایگزینی قطره ای از چسب های قدیمی را در طول دوره های حیاط خشک بدون اصلاحات بدنه فراهم می کنند.
• تولید برق توزیع شده:مجموعه های ژنراتور دیزل و گاز طبیعی از 50 kVA تا 500 kVA از یک بستر جداکننده استفاده می کنند.گزینه گره 45 درجه بهینه سازی جداسازی برای موتورهای V-بلاک که در آن تحریک اولیه در زاویه 45 درجه به هواپیما اسکید.
• سلول های اتوماسیون کارخانه:پایه های ربات، پایه های گانتری انتخاب و مکان و سیستم دید همه از مشخصات عملکرد جداکننده یکسان بهره مند می شوند.تیم های تعمیر و نگهداری یک شماره قطعات را ذخیره می کنند و مقادیر ثابت گشتاور نصب را در تمام ماشین های کارخانه اعمال می کنند..
• لوکوموتور و قطعات چرخنده:منابع برق کمکی نصب شده در زیر فریم، بسته های کمپرسور HVAC و کابینت های الکترونیک کششی سال ها تحمل فشار شوک ناشی از مسیر را دارند.پیکربندی میله به میله با میله های کلیمپ از طریق بولت شده با وجود ارتعاش مداوم بار پیش فرض را حفظ می کند.
• برق بادی و خورشیدی:کابینت های اینورتر و محفظه های ترانسفورماتور در دستگاه های نصب شده بر روی زمین با چرخه های دمایی روزانه بیش از 60 درجه سانتیگراد مواجه می شوند.JGX-1598D-557B تمام فلزی از ظهر به نیمه شب بدون حرکت حرارتی که جایگزین های لاستومری را آزار می دهد، سفتی ثابت را حفظ می کند.

حالا با گروه درخواست های ما تماس بگیریدبا توده تجهیزات شما، اثر نصب و جهت تحریک اولیه ما تنظیمات JGX-1598D-557B بهینه را مشخص می کنیم،ارائه داده های معتبر بار انحراف برای نقطه عملیاتی خاص شما، و ارائه یک پیشنهاد در عرض یک روز کاری.
