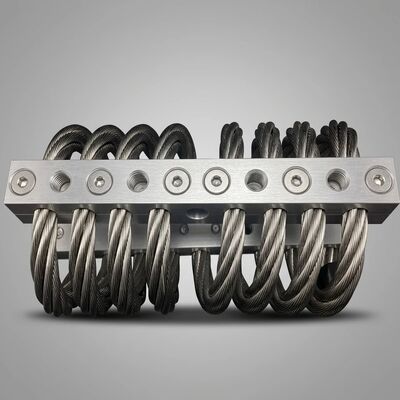

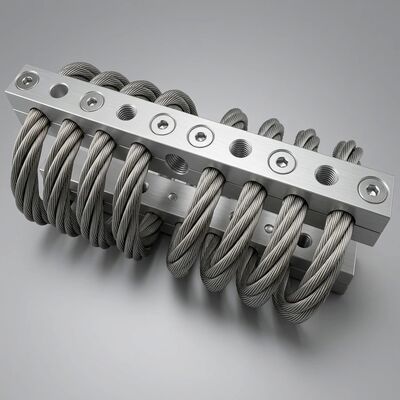

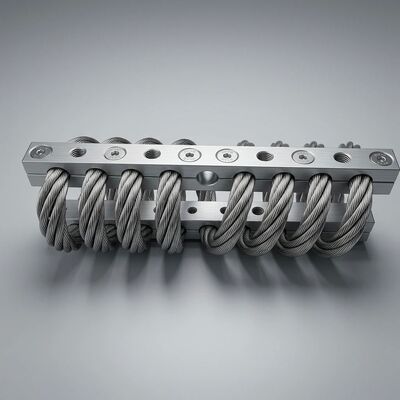

JGX-1598D-557B جداکننده لرزش سیم تمام فلزی برای محیط های خشن

JGX-1598D-557B برای کار دائمی در محیط های خوردنی، دمای بالا و ارتعاشات بالا طراحی شده است

هنگامی که اجزای عایق شکست می خورند، عواقب آن به صورت زنجیره ای رخ می دهد: زمان توقف برنامه ریزی نشده، آسیب های جانبی به تجهیزات، خطرات ایمنی و تعویض های اضطراری گران قیمت.JGX-1598D-557Bجدا کننده لرزش سیم طناب از بین می برد این خطرات از طریق یکمعماری تمام فلزیکه نمی تواند به شیوه ای که استالستومرها و هیدرولیک اجتناب ناپذیر انجام می دهند تخریب شود.طناب از فولاد ضد زنگ AISI 304(قطر 8.0 میلی متر، پیکربندی 6 کویل مارپیچی) وبلوک های قفل 6061-T6 از آلیاژ آلومینیوم، هر ماده ای که در این عایق قرار داره برای عمر نامحدود در محیط های صنعتی انتخاب شده

انتخاب مواد: چرا هر جزء مهم است

فولاد ضد زنگ AISI 304 که در عنصر طناب سیم استفاده می شود حاوی 18٪ کروم و 8٪ نیکل در ترکیب است، که یک لایه غیرفعال اکسید کرومیوم خودپوشنده را تشکیل می دهد که در برابر سوراخ شدن مقاوم است.خوردگی شکافاین همان خانواده آلیاژی است که برای تانکرهای شیمیایی، تجهیزات فرآوری دارویی،و زیرساخت های ساحلی که در آن شکست مواد به سادگی یک گزینه نیست.

بلوک های کلیمپ آلومینیوم 6061-T6 نسبت وزن و قدرت استثنایی را ارائه می دهند در حالی که خطر خوردگی گالوانیکی صفر را به خود اختصاص می دهند.آنودیزاسیون اسید سولفوریکپس از ماشینکاری، ایجاد یک لایه اکسید آلومینیوم 15-25 میکروونی که حفاظت اضافی از خوردگی و عایق الکتریکی بین تجهیزات نصب شده و ساختار پشتیبانی را فراهم می کند.این موانع دی الکتریک مانع مسیرهای جریان منحرف می شود که در غیر این صورت می تواند خوردگی محلی را در رابط نصب تسریع کند.

پس از ساخت، کل مجموعه سیم فولاد ضد زنگ یکدرمان الکتروپلیشکه ناخالصی های سطحی و میکروبر را از فرآیند کشش حذف می کند.سطح صاف آینه ای به حداقل رساندن چسبندگی آلاینده ها و از بین بردن افزایش استرس میکروسکوپی که در آن ترک های خستگی به طور معمول در محصولات سیم بدون درمان آغاز می شود.

فیزیک خنک کننده: چگونه JGX-1598D-557B انرژی را بدون استفاده از اجزای پوشیده می کند

مکانیسم خنک کننده در داخل JGX-1598D-557B بهخنک کننده کولون (خشک اصطکاک)به جای برش مایع چسبناک، به عنوان مجموعه سیم مارپیچی تحت ارتعاش خم می شود،صدها رشته AISI 304 در داخل طناب در نقاط تماس با یکدیگر حرکت می کنند.. هر رویداد ریز ریز مقدار کمی از انرژی حرکتی را به حرارت ناچیز از طریق اصطکاک سطح تبدیل می کند.

این فرآیند، هزاران بار در ثانیه در سراسر قطعه قطعی طناب تکرار می شود،نسبت خنک کننده اندازه گیری شده بیش از 18٪به طور قابل ملاحظه ای بالاتر از ~ 5-10٪ معمول برای محافظ های لاستومری غیر تقویت شده.ضریب خنک کننده در طول دهه های کار مداوم ثابت است.

ویژگی های عملکرد JGX-1598D-557B:

• باند فرکانس طبیعی:8 تا 12 هرتز، قابل تنظیم با تغییر جرم پشتیبانی شده در ظرف بار نامی. بارگذاری قبلی پایین تر فرکانس را به سمت پایین تغییر می دهد تا جداسازی فرکانس پایین را بهبود بخشد.
• انتقال در رزنانس:نسبت خنک کننده >18٪ عامل تقویت رزونانس را محدود می کند و از بزرگ شدن مخرب که با سیستم های کمی خنک شده از فرکانس طبیعی آنها عبور می کند جلوگیری می کند.
• بهره وری عایق بندی:هنگامی که فرکانس تحریک تقریباً 1.4 برابر فرکانس طبیعی را فراتر می برد، انتقال کمتر از یک می شود. با 2 برابر فرکانس طبیعی، انتقال ارتعاش بیش از 90٪ کاهش می یابد.
• ظرفیت بارگیری:برای 80 کیلوگرم بار ایستاتیک در هر قرار دادن. منحنی سفتی غیرخطی مقاومت رو به رشد را تضمین می کندجلوگیری از تماس شدید فلز با فلز در حوادث شوک.

عملیات بدون تعمیرات با تست عمر شتاب یافته تأیید شده

برای تأیید ادعای JGX-1598D-557B در مورد دوام بدون نگهداری، واحدهای تولید از یک سری آزمایش های پیری تسریع شده برخوردار هستند:

• اسپری نمک ASTM B117:500+ ساعت پیوسته از 5% مه NaCl در 35 °C. بازرسی پس از قرار گرفتن در معرض نشان می دهد هیچ حفره، هیچ کاهش در برش قطر سیم، و هیچ تغییری در کلامپ پیش بار.پایان الکتروپولیس شده و عملکرد فلزات AISI 304 همانطور که طراحی شده است.
• چرخه حرارتی:1،000 چرخه بین -40 °C و +200 °C با 30 دقیقه در هر انتها. نسبت خنک کننده و سفتی قبل و بعد از اندازه گیری نشان می دهد انحراف در محدوده عدم قطعیت اندازه گیری (± 2٪).هیچ کششی از فشار قبل از فشار تشخیص داده نشده است.
• ارتعاش مقاومت:10 میلیون چرخه در بار 2x نامی در 15 هرتز. بازرسی پس از آزمایش نشان می دهد که سطح تماس رشته سیم در حال چرخش است اما هیچ فرسایش قابل اندازه گیری، ترک خستگی یا تنظیم دائمی نیست.
• فشار بیش از حد شوک:500 بار بار دیگر بار 3 برابر ثابت در محورهای فشرده سازی، تنش و برش اعمال می شود. بدون لغزیدن طناب سیم، بدون تغییر بلوک کلیمپ و بدون تغییر در فرکانس طبیعی.

این نتایج آنچه را که اصل طراحی تمام فلزی پیش بینی می کند تایید می کند: JGX-1598D-557B نیاز بهبدون تعمیرات برنامه ریزی شده، بدون روانکاری، بدون تنظیم و بدون تعویض دوره ایبرای تمام عمر عملیاتی تجهیزات که از آن محافظت می کند.

مشخصات کامل عملکرد

بخش های صنعتی که JGX-1598D-557B زمان توقف مربوط به جدا کننده را از بین می برد

• پالایشگاه های پتروشیمی:بسته های پمپ API 610 و اسید های کمپرسور سانتریفیوژ که در مناطق خطرناک کلاس I بخش 2 کار می کنند.ساخت تمام فلزی خطر تجمع بار ثابت را ندارد و بدون تورم یا نرم شدن در برابر اسپری های هيدروکربنی گاه به گاه مقاومت می کند.
• تجهیزات زیر دریایی و دریایی:محفظه های ژنراتور بالا، ماژول های پمپ آب دریا و بسته های پمپ آب آتش سوزی اضطراری در معرض اتمسفر دریایی مملو از نمک است.AISI 304 الکتروپولیس شده ده ها سال خدمت بدون حفره را ارائه می دهد.
• عملیات معدن:تغذیه کننده های تخلیه سنگ شکن اولیه، صفحه نمایش های ارتعاش، و جداسازی محرک آسیاب SAG که گرد و غبار خیس کننده، اسپری آب و عملیات 24/7 دسترسی به تعمیرات را غیر عملی می کند.طراحی بدون تعمیر و نگهداری، خاموش شدن برنامه ریزی شده برای بازرسی جدا کننده را از بین می برد.
• تولید فلزات اولیه:لوله های جذب دود کوره قوس الکتریکی، عایق سازی نوسانات مستمر و عایق سازی ضربه های نردبان گرم در دمای محیط پایدار بیش از 100 °C.هيچ استومري نمي تونه در اين محیط گرم زنده بمونه.
• شور زدایی و تصفیه آب:جداسازی پمپ آسموز معکوس با فشار بالا در جوهای حاوی کلور.فلز کاری AISI 304 در برابر کرک شدن ناشی از کرز فشار ناشی از کلرید در غلظت هایی که بسیار بیشتر از غلظت های موجود در تاسیسات تصفیه آب است، مقاومت می کند.

امروز از پشتیبانی مهندسی درخواست کنیدبرای توصیف دقیق بار و انحراف، نقشه های پوشش نصب سه بعدی، یا یک نقل قول رقابتی برای JGX-1598D-557B. شمارش طومار سفارشی، قطر طناب،و هندسه های بلوک کلیمپ برای برنامه های ادغام OEM در دسترس هستند.
