JGX-1278D-310B جداکننده شوک لرزش چند محوری که حفاظت مداوم از تجهیزات را با ساختار ایمن از شکست تضمین می کند

JGX-1278D-310B 6-DOF جداکننده چند محوری با معماری ایمنی ذاتی

لرزش های دنیای واقعی به ندرت یک طرفه هستند. ماشین آلات چرخان، حوادث لرزه ای و بار های ضربه، حرکات پیچیده ای را در سراسر زمین ایجاد می کنند.محورهای فشرده سازی، تنش، رول، پیچ، یاو و برشهمزمان.JGX-1278D-310Bجدا کننده لرزش سیم رسی از ابتدا برای این واقعیت چند محور طراحی شده است، جداسازی موثر درتمام شش درجه آزادی (6-DOF)به همان اندازه مهم،ساختار قفل شدن ایمنتضمین می کند که عنصر سیم ربا حتی در شرایط بیش از حد که عایق های معمولی را نابود می کند، نمی تواند از بلوک های نصب جدا شود.

شش درجه آزادی، یک راه حل یکپارچه

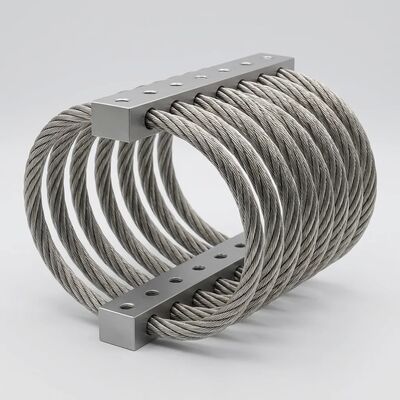

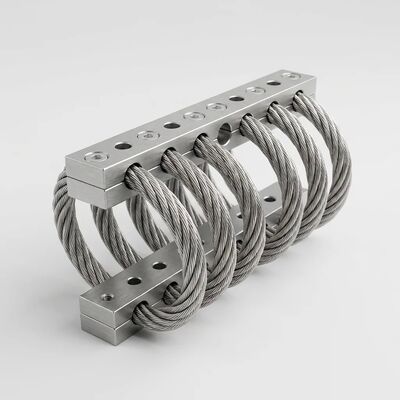

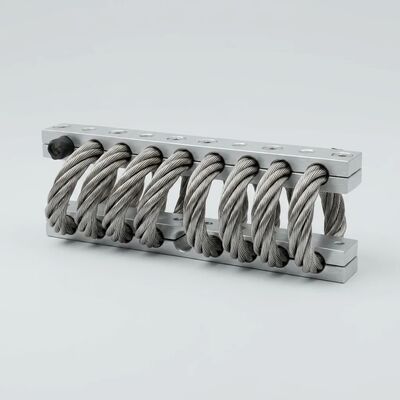

هر واحد JGX-1278D-310B دارای یک حلقه سیم پیچ دار با شکل دقیق است که ازفولاد ضد زنگ AISI 304و در هر دو طرف آن توسطمیله های قفل 6061-T6 از آلیاژ آلومینیومهندسه ی این پیکربندی (۸ کویل از طناب سیم با قطر ۶٫۴ میلی متری که در زاویه ی ۴۵ درجه نصب شده اند) یک ویژگی سفتی غیر خطی ایجاد می کند که به تدریج در اثر افزایش بار سفت می شود.این رفتار برای کاربردهایی که شوک و ارتعاش در حالت ثابت در کنار هم وجود دارند بسیار مهم است.:

• محور فشرده سازیظرفیت بارگذاری تا 50 کیلوگرم ثابت، با محدوده انحراف 3-8 میلی متر که با بارگذاری قبلی متفاوت است
• محورهای رول و قیچی:ساختار کویل مارپیچی به صورت کنترل شده به صورت جانبی خم می شود و انرژی خارج از محور را بدون پایین آمدن جذب می کند
• محور تنش:طراحی میله های متصل به هم مانع از کشیدن طناب سیم می شود و تداوم ساختاری را حفظ می کند حتی زمانی که تجهیزات نصب شده با نیروهای بلند شدن مواجه شوند
• تحمل ضربه:بار شوک گذرا تا۷۵ کیلوگرم در هر قلهبدون تغییر شکل دائمی دستکاری می شوند.

فاکتور تقویت رزونانس حفظ شده استکمتر از 3 در رزونانس، به این معنی که جداکننده حتی زمانی که فرکانس تحریک با فرکانس طبیعی سیستم مطابقت داشته باشد ارتعاش را تقویت نمی کند.

از طریق طراحی، نه از طریق افزونه

جداکننده های سیم های معمولی فقط به اصطکاک و قدرت چسباندن برای نگه داشتن عنصر طناب متکی هستند.این طرح ها خطر لغزش طناب یا جدا شدن کامل از آن را دارند. JGX-1278D-310B یک رویکرد کاملا متفاوت دارد.

میله های قفل شامل یکپروفایل آویز آبرسانبه جای اینکه تنها به تورم پیچ وابسته باشد، این هندسه یک قفل مکانیکی مثبت ایجاد می کند:هرچه سخت تر، قفل همبستهنتیجه این است کهمسیر بار بی خطرکه جدا کننده را از لحاظ ساختاری بدون تغییر در جهت و یا شدت اضافه بار نگه می دارد.

فاکتورهای قابلیت اطمینان اضافی ساخته شده در JGX-1278D-310B:

• ساختار طناب چند رشته ای شامل صدها سیم AISI 304 جداگانه است حتی اگر یک رشته ی تک دچار نقص شودرشته های باقیمانده همچنان بار را حمل می کنند، هیچ نقطه ی شکست وجود ندارد..
• بلوک های کلیمپ آلومینیوم 6061-T6 برای عایق الکتریکی و مقاومت اضافی در برابر خوردگی آنودیزه شده اند و از اتصال گالوانیکی بین فلزات متفاوت در محیط های مرطوب یا دریایی جلوگیری می کنند.
• کل مجموعه از -40 درجه سانتیگراد تا +200 درجه سانتیگراد با تغییر صفر در فشار پیش فرض، تایید طراحی برای نصب قطب شمال و نصب محرک به طور یکسان.

طراحی شده برای سخت ترین چرخه های کار در جهان

در همه ی سخت ترین صنایع بکار برده می شوند

• پلتفرم های نفت و گاز دریایی:محافظت از اسکیدهای ژنراتور، بسته های پمپ و کابینت های کنترل از ارتعاشات ناشی از موج و ضربه های گاه به گاه. مقاومت در برابر اسپری نمک تا 500+ ساعت بر اساس ASTM B117
• تجهیزات پشتیبانی زمینی هوافضا (GSE):جدا کردن ایستگاه های آزمایش حساس، دستگاه های کالیبراسیون و واحدهای برق زمینی در امکانات تعمیر و نگهداری فرودگاه که قابلیت اطمینان مستقیما بر برنامه های ایمنی پرواز تأثیر می گذارد
• سیستم های اضطراری منطقه لرزه ای:حفظ یکپارچگی ساختاری ژنراتورهای پشتیبان و مجموعه پمپ های آتش در مناطق تحت فشار زلزله؛ طراحی ایمن از شکست حتی در هنگام حرکت چند جهت زمین نیز فعال می شود
• دستگاه های مطبوعات صنعتی سنگین و خطوط چاپ:جذب شوک بلند آمپلیت تکراری از چکش های جعل، ماشین آلات تزریق و پریس های پرتاب فلزی بدون تخریب خستگی
• ایستگاه های پایه مخابراتی:محافظت از واحدهای رادیویی نصب شده در سقف و برج، سیستم های موقعیت دهی آنتن و قفسه های باتری پشتیبان از نوسانات ناشی از باد و چرخه گسترش حرارتی

امروز با گروه مهندسي ما تماس بگيريدبرای یک منحنی دقیق حمل و تحرک، نقشه های الگوی نصب سفارشی، یا یک نقل قول برای JGX-1278D-310B پیکربندی شده به نیازهای جداسازی چند محور خاص شما.
