JGX-1276D-233B جداکننده لرزش سیم سیم کم رزونانت اوج بزرگ انحراف محافظت از شوک 233kg

عایق ارتعاش طناب سیم JGX-1276D-233B: اوج رزونانس کم، محافظ ضربه با انحراف بزرگ

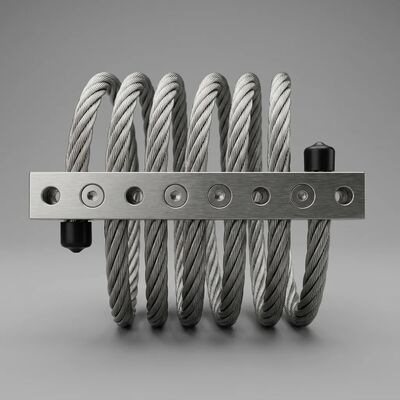

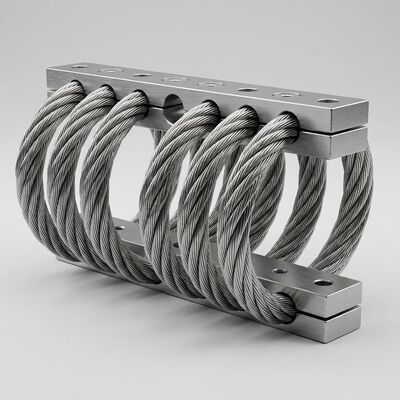

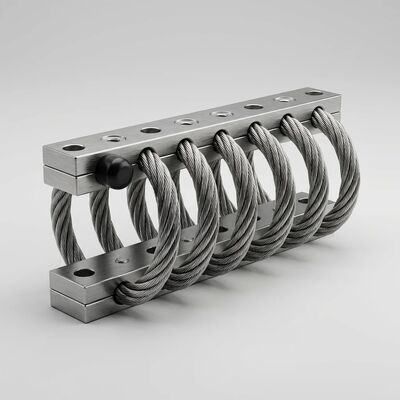

JGX-1276D-233B یک جداکننده ارتعاش طناب سیمی است که برای ارائه دو ویژگی عملکردی حیاتی طراحی شده است که پایه‌های معمولی به طور همزمان برای دستیابی به آن تلاش می‌کنند: تقویت حداکثر تشدید بسیار کم و ظرفیت انحراف سخاوتمندانه تحت بارگذاری ضربه. این جداکننده با سیم طناب فولادی ضد زنگ با قطر 12.7 میلی متر که در 6 سیم پیچ دقیق شکل گرفته و دارای حداکثر بار استاتیکی 233 کیلوگرم است، بهترین حفاظت را برای تجهیزاتی که در محیط های با شوک و لرزش زیاد کار می کنند، ارائه می دهد.

درک اوج رزونانس: چرا مهم است

هر عایق ارتعاشی دارای فرکانس طبیعی است که در آن طنین انداز می شود. در این فرکانس، یک جداکننده با طراحی ضعیف می‌تواند ارتعاش ورودی را با ضریب 5:1، 8:1 یا حتی بیشتر تقویت کند - و یک منبع ارتعاش متوسط ​​را به یک نیروی مخرب تبدیل کند که به تجهیزات حساس آسیب می‌زند. ساختار سیم طناب رشته‌ای JGX-1276D-233B به طور اساسی این مشکل را از طریق ویژگی‌های میرایی اصطکاک و سختی غیرخطی آن برطرف می‌کند:

• تقویت تشدید زیر 3:1:برخلاف سیستم‌های فنری-دمپر خطی که پیک‌های تشدید تیز را نشان می‌دهند، منحنی سفتی پیشرونده JGX-1276D-233B و اصطکاک کولن بین رشته‌ای ترکیب می‌شوند تا منحنی قابلیت انتقال را صاف کنند. در فرکانس طبیعی جداساز، تقویت در مقایسه با 5-10:1 برای پایه های الاستومری معمولی با درجه بار معادل، کمتر از 3:1 نگه داشته می شود.
• اتلاف انرژی باند پهن:همانطور که طناب سیم منحرف می شود، رشته های منفرد در هزاران نقطه ریز تماس به یکدیگر ساییده می شوند. این مکانیسم اصطکاک توزیع شده انرژی جنبشی ارتعاش را به گرمای ناچیز در یک محدوده فرکانس وسیع (10 هرتز تا 2000+ هرتز) تبدیل می‌کند و اثربخشی باند باریک را که بر محلول‌های دمپر با جرم تنظیم شده و چسبناک آسیب می‌زند، حذف می‌کند.
• بدون تقویت در فرکانس بالا:در بالای فرکانس جداسازی، منحنی قابلیت انتقال به شدت کاهش می‌یابد و به کاهش ادامه می‌دهد. هیچ تشدید ثانویه، هیچ موج فنری، و هیچ حالت ارتعاشی عبوری با فرکانس بالا وجود ندارد که معمولاً در جداکننده‌های فنر سیم‌پیچ زمانی که در هارمونیک‌های فرکانس طبیعی خود برانگیخته می‌شوند، رخ می‌دهند.

قابلیت انحراف بزرگ: زنده ماندن از غیرمنتظره

حفاظت از تجهیزات در نهایت با نحوه عملکرد یک ایزولاتور در شرایط شدید تعریف می شود، نه عملکرد اسمی. ظرفیت انحراف بزرگ JGX-1276D-233B بقای خود را در بدترین حوادث شوک تضمین می کند:

• تا 40% انحراف بدون آسیب:مارپیچ سیم طناب می تواند تا 40 درصد از ارتفاع اسمی جداکننده را فشرده یا گسترش دهد بدون اینکه تغییر شکل دائمی داشته باشد. تحت یک بار ضربه ناگهانی، این مسافت سفر سخاوتمندانه به جای انتقال ناگهانی به شاسی تجهیزات، انرژی ضربه را به تدریج جذب می کند.
• منحنی بار-انحراف پیشرونده:با افزایش انحراف، رشته های طناب سیم به تدریج سفت می شوند و درگیر می شوند و یک واکنش سفت ایجاد می کنند که به طور طبیعی حداکثر حرکت را محدود می کند. این رفتار انحرافی ذاتی مانع از پایین آمدن سخت می شود که در غیر این صورت یک پالس شوک ثانویه را به محموله منتقل می کند - یک ویژگی ایمنی حیاتی برای وسایل الکترونیکی شکننده و ابزار دقیق.
• جذب شوک چند جهته:بر خلاف دمپرهای تک محوری که فقط در یک جهت محافظت می کنند، هندسه مارپیچ JGX-1276D-233B ظرفیت انحراف زیادی را به طور همزمان در فشار، کشش و برش/غلت فراهم می کند. یک پایه تک ضربه ها را از هر جهت کنترل می کند، طراحی سیستم را ساده می کند و تعداد کل جداکننده های مورد نیاز را کاهش می دهد.
• عملکرد قابل تکرار پس از اضافه بار:جداسازهای طناب سیمی پس از حوادث شوکی که به طور دائم پایه های الاستومری را فشرده، پاره یا لایه لایه می کنند، هندسه و ویژگی های میرایی اولیه خود را بازیابی می کنند. این تکرارپذیری برای کاربردهایی که در معرض بارهای شوک مکرر قرار دارند ضروری است - از ضربه‌های جفت‌کننده راه‌آهن گرفته تا ضربه زدن به فشار پرس تا ضربه‌ی موج روی تجهیزات کشتی.

مشخصات فنی

میله های نصب: درمان مواد و سطح

JGX-1276D-233B با دو متریال میله نصب برای مطابقت با نیازهای کاربردی مختلف موجود است. میله های نصب رابط بین مارپیچ طناب سیمی و تجهیزات شما هستند و انتخاب پیکربندی مناسب عملکرد طولانی مدت بهینه را تضمین می کند.

گزینه های مواد:

• میله های فولادی ضد زنگ:حداکثر مقاومت در برابر خوردگی و استحکام ساختاری. برای نصب در فضای باز، محیط های دریایی و محیط های صنعتی سنگین که میله های نصب ممکن است در معرض آب و هوا، اسپری نمک یا بخارات شیمیایی قرار گیرند، توصیه می شود. میله های ضد زنگ همچنین بالاترین نیروی گیره را در طول چندین دهه خدمات ارائه می دهند.
• میله های آلیاژ آلومینیوم (6061-T6):جایگزین سبک با نسبت قدرت به وزن عالی. برای کاربردهای حساس به وزن که در آن هر کیلوگرم مهم است - مانند سکوهای هوایی، تجهیزات سیار و سیستم‌های قابل حمل ترجیح داده می‌شود.

انتخاب سطحی برای میله های آلومینیومی:

• آندایزینگ سفید:درمان سطح استاندارد که سختی طبیعی آلومینیوم را در عین حفظ ظاهر فلزی آن افزایش می دهد. مناسب برای محیط های صنعتی عمومی با شرایط رطوبت و دمای معمولی. محافظت موثر در برابر اکسیداسیون سطح و سایش جزئی را فراهم می کند.
• آندایزینگ سخت:یک درمان تخصصی که یک لایه اکسیدی ضخیم‌تر و سخت‌تر روی سطح آلومینیوم ایجاد می‌کند. روکش خاکستری تیره به دست آمده مقاومت بالایی در برابر سایش ارائه می دهد و آن را برای نصب هایی که در معرض گرد و غبار ساینده، جابجایی مکرر یا تماس مکانیکی در طول فعالیت های تعمیر و نگهداری تجهیزات قرار دارند، انتخاب مطلوبی است.

ویژگی های کلیدی جداکننده های طناب سیمی WNRLN

• بدون خزش یا پیری در طول عمر مفید
• میرایی داخلی بالا بدون وابستگی به سیال یا گاز
• محدوده دمای عملیاتی بسیار گسترده (70- تا 260+ درجه سانتیگراد)
• طیف گسترده ای از تنظیمات نصب و گزینه های اتصال
• نمونه سازی سریع و اقتصادی برای مشخصات سفارشی
• ساخت و ساز بسیار ناهموار با طول عمر چندین دهه
• عایق بندی عالی ضربه و لرزش در یک واحد واحد
• بدون تاثیر عوامل شیمیایی، آب دریا، ازن، اشعه ماوراء بنفش و حلال های صنعتی

کاربردهایی که نیاز به رزونانس کم و انحراف زیاد دارند

• جداسازی لرزه ای برای زیرساخت های حیاتی:از رک های سرور، کابینت های ارتباطی و سیستم های برق اضطراری در مناطق زلزله خیز محافظت کنید. ظرفیت انحراف زیاد جابجایی لرزه‌ای را تطبیق می‌دهد در حالی که تقویت تشدید کم از آسیب تجهیزات در طول حرکت زمین با فرکانس پایین جلوگیری می‌کند.
• مجموعه ژنراتور و پمپ موبایل:دیزل ژنراتورهای نصب شده روی تریلر، واحدهای برق هیدرولیک و سیستم‌های پمپ متحرک را از شوک و لرزش ناشی از جاده در حین حمل و نقل جدا کنید، در حالی که نصب پایدار در طول کارکرد ثابت را فراهم کنید.
• سیگنالینگ راه آهن و تجهیزات کنار خط:از رله‌های سیگنالینگ حساس، شمارنده‌های محور، و گره‌های ارتباطی در برابر اثرات ترکیبی ارتعاش قطار، ضربه مفصل ریلی و بارگیری شوک وسیله نقلیه تعمیر و نگهداری محافظت کنید.
• ماشین آلات صنعتی سنگین:پرس های بزرگ مهر زنی، چکش های آهنگری و سنگ شکن ها را جدا کنید، جایی که هر چرخه عملیاتی یک پالس شوک با انرژی بالا ایجاد می کند. تقویت رزونانس کم از تبدیل شدن خود جداکننده به تقویت کننده ارتعاش در سرعت های کاری خاص جلوگیری می کند.
• سیستم های HVAC و چیلر در سازه های مرتفع:هنگامی که چیلرها و واحدهای هواساز بر روی پشت بام ها یا طبقات نیم طبقه نصب می شوند، لرزش ناشی از سازه می تواند باعث تشدید ساختمان شود. میرایی طیف گسترده JGX-1276D-233B از این امر جلوگیری می کند در حالی که نوسانات ناشی از باد و حرکت انبساط حرارتی را در خود جای می دهد.
• تجهیزات سکوی شناور دریایی و فراساحل:از الکترونیک ناوبری، سیستم‌های رادار و تجهیزات مکانیکی در برابر شوک ترکیبی موج، کاویتاسیون پروانه و لرزش موتور محافظت کنید - شرایطی که انحراف زیاد و تشدید کم همزمان برای قابلیت اطمینان عملیاتی غیرقابل مذاکره هستند.

مقایسه عملکرد: طناب سیم در مقابل جدا کننده های معمولی

تضمین کیفیت و تست

هر JGX-1276D-233B تحت تأیید 100٪ ابعاد و آزمایش دینامیکی تعداد نمونه روی میز لرزاننده الکترودینامیکی قرار می گیرد. منحنی‌های قابلیت انتقال بر اساس مشخصات طراحی اعتبارسنجی می‌شوند و ویژگی‌های بار-انحراف در سطوح فشرده‌سازی چندگانه اندازه‌گیری می‌شوند تا مطابقت با ظرفیت نامی را تأیید کنند. تمام تولیدات تحت مدیریت کیفیت گواهی ISO 9001:2015 با قابلیت ردیابی کامل مواد از قرقره سیم طناب خام تا جداکننده تمام شده انجام می شود.

اطلاعات شرکت

WNRLN یک تولید کننده حرفه ای عایق ها و پایه های لرزش است که راه حل های جذب انرژی و جداسازی لرزش با کیفیت بالا را برای کاربردهای صنعتی، تجاری و تجهیزات سنگین ارائه می دهد. طیف محصولات ما جداکننده های سیم طناب، پایه های لرزش، دمپرهای اصطکاک، کمک فنرها و اجزای مرتبط را پوشش می دهد.

ما با دهه‌ها تجربه مهندسی، در بازارهای داخلی و بین‌المللی به مشتریان برای کاربرد در موتورها، فن‌ها، کمپرسورها، پمپ‌ها، آسانسورها، تجهیزات شیمیایی، سیستم‌های راه‌آهن، تجهیزات مکانیکی، ساخت‌وساز در مقیاس بزرگ، تولید برق و کشتی‌های دریایی خدمت می‌کنیم. تیم مهندسی داخلی ما خدمات نمونه سازی سریع و طراحی سفارشی را برای برآوردن نیازهای پروژه خاص ارائه می دهد.

امروز با ما تماس بگیرید تا بفهمید که چگونه راه حل های عایق ارتعاش ما می توانند قابلیت اطمینان و عمر مفید تجهیزات شما را افزایش دهند. یا برای پشتیبانی فنی محلی و تحویل سریع با یکی از نمایندگان مجاز ما ارتباط برقرار کنید.

با تیم مهندسی برنامه ما تماس بگیرید تا در مورد الزامات خاص عایق ضربه و ارتعاش خود صحبت کنید. وزن تجهیزات، پیکربندی نصب و محیط شوک/ارتعاش خود را برای یک توصیه مناسب و تجزیه و تحلیل قابلیت انتقال ارائه دهید.
