JGX-0958D-138A جدا کننده لرزش سیم سیم مقاومت در برابر خوردگی تجهیزات دقیق UAV Gimbal

JGX-0958D-138A جداکننده لرزش سیم سیم مقاوم به خوردگی برای تجهیزات دقیق و گیمبال های UAV

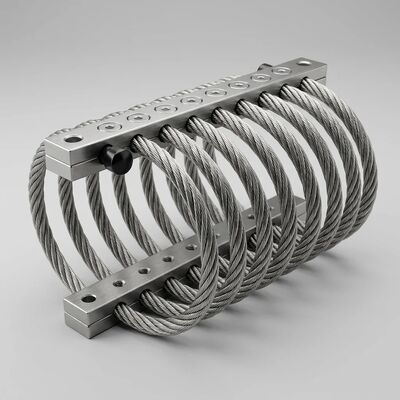

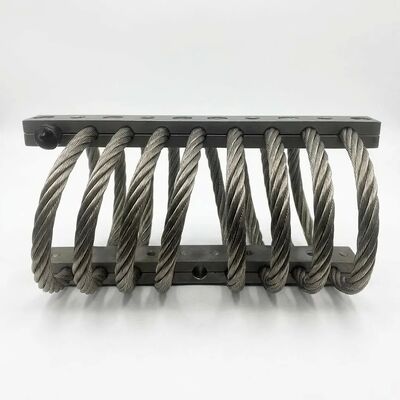

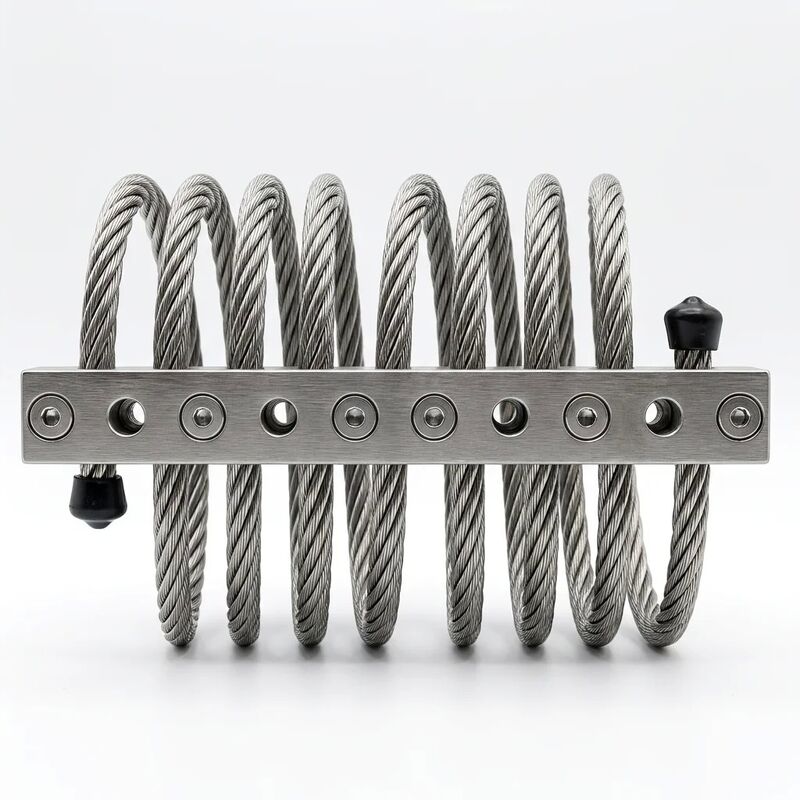

JGX-0958D-138A یک جدا کننده لرزش سیم سیم درجه بالا است که به طور خاص برای برنامه هایی ساخته شده است که در آن مقاومت در برابر خوردگی، ثبات طولانی مدت و کنترل دقیق لرزش قابل مذاکره نیست.ساخته شده با 9طناب فولاد ضد زنگ 316L با قطر.5 میلی متر در یک پیکربندی 8 کویل و برای 138 کیلوگرم حداکثر بار ثابت،این جدا کننده حتی در اتمسفر ساحلی مملو از نمک، دهه ها بدون تعمیر و نگهداری کار می کند.، محیط های گرمسیری رطوبت بالا و محیط های صنعتی شیمیایی تهاجمی.

مقاومت عالی در برابر خوردگی و پیری

در قلب طول عمر JGX-0958D-138A انتخاب مواد و درمان سطحی بدون سازش آن است:

• طناب فولاد ضد زنگ 316L درجه دریایی:نوع کم کربن از فولاد ضد زنگ 316 باعث افزایش مقاومت در برابر خوردگی بین دانه ای پس از جوش یا قرار گرفتن در معرض درجه حرارت بالا می شود. The molybdenum content (2-3%) delivers outstanding pitting and crevice corrosion resistance in chloride-rich environments—a critical advantage over standard 304 stainless steel in coastal and offshore applications.
• پوشش سطحی الکتروپولیز شده:هر یک از قطعات سیم و طناب از طریق الکتروپولیش، یک فرآیند الکتروشیمی که نقص های سطحی، میکروبر و آلاینده های جاسازی شده را در سطح میکروسکوپی حذف می کند، مورد استفاده قرار می گیرد.سطح صاف آینه ای به دست آمده به حداقل رساندن نقاط آغاز خوردگی و کاهش گیر شدن ذرات، به دست آوردن 1000+ ساعت مقاومت در برابر اسپری نمک در هر تست ASTM B117.
• صفر تخریب پلیمر:بدون استفاده از لاستیک، استومر یا قطعات پلاستیکی، به سادگی چیزی وجود ندارد که در طول زمان ترک، سفت شدن، تورم یا از هم پاشیده شود.عملکرد خنک کننده جدا کننده در طول کل عمر خدمت خود ثابت است، حذف چرخه های تعویض دوره ای مورد نیاز برای نصب های معمولی.
• کاهش خوردگی گالوانیکی:هنگامی که میله های نصب آلومینیوم مشخص می شوند، یک موانع عایق بندی اختصاصی از تماس مستقیم فولاد ضد زنگ با آلومینیوم جلوگیری می کند.از بین بردن خطر خوردگی گالوانیکی بین فلزات متفاوت در حضور الکترولیت ها (آب باران)، اسپری دریایی، محلول های تمیز کننده).

هدف طراحی شده برای تجهیزات دقیق

ابزار دقیق نیاز به جداسازی لرزش دارد که آثار خود را معرفی نمی کند.منحنی سفتی غیر خطی JGX-0958D-138A و مکانیسم خنک کننده مبتنی بر اصطکاک مزایای مشخصی را برای بارهای حساس فراهم می کند:

• حساسيت دامنه پايين:ساخت سفت و پرت شده طناب سیم باعث جداسازی موثر حتی در دامنه های جابجایی زیر میلی متری می شود، محافظت از تراز نوری، مسیرهای پرتو لیزر،و اندازه گیری های مداخله سنج از اختلالات ریز لرزش.
• خنک کننده ی پهن باند بدون تقویت رزونانس:بر خلاف ضامن های توده تنظیم شده که ارتعاش را در فرکانس های غیر طراحی تقویت می کنند،خنک کننده اصطکاک JGX-0958D-138A انرژی را در طیف فرکانسی گسترده (معمولاً 10 هرتز تا 2000+ هرتز) بدون معرفی قله های رزونانس ثانویه از بین می برد.
• هيچ امضاي مغناطيسي ندارهساخت فولاد ضد زنگ 316L کاملاً austenitic در حالت گرم کردن مغناطیسی نیست، که هیچ تداخل با ابزارهای حساس مغناطیسی مانند میکروسکوپ های الکترونی را تضمین می کند.تجهیزات کمکی MRIو حسگرهای میدان مغناطیسی دقیق.
• حداقل انتشار گاز:طراحی کاملا فلزی و بدون روغن، انتشار ترکیبات آلی فرار (VOC) را از بین می برد، و جدا کننده را برای محیط های اتاق تمیز، سیستم های خلاء،و محفظه های ابزار نوری که کنترل آلودگی بسیار مهم است.

برای ثبات گيمبال UAV بهینه شده است

پلتفرم های تصویربرداری هوایی چالش های منحصر به فرد جداسازی ارتعاش را ارائه می دهند:جدا کننده باید لرزش های فرکانس بالا موتور و پروپلر را کاهش دهد در حالی که به اندازه کافی سفت باقی بماند تا قدرت کنترل گیمبال را حفظ کند.JGX-0958D-138A با:

• سفتی غیر خطی رو به رشد:در حالت کار عادی گیمبال (انحرافات کوچک) ، سیم سیم یک سرعت بهار اولیه نرم را فراهم می کند که به طور موثر لرزش فرکانس بالا را جدا می کند.در طی مانورهای پروازی پرخاشگرانه یا برخورد های فرود (تغییرات بزرگ)، سفتی به تدریج افزایش می یابد تا سفر گیمبال را محدود کند و از تماس ساختاری جلوگیری کند.
• جداسازی چند محوری در یک واحد واحد:یک قرار دادن JGX-0958D-138A واحد باعث جداسازی همزمان در جهت فشرده سازی، تنش و برش / رول می شود.این طراحی براکت نصب گیمبال را در مقایسه با سیستم هایی که نیاز به جداکننده های جداگانه برای هر محور دارند، ساده می کند.
• عملکرد ثابت در دمای:عملیات UAV محیط های گرم از بیابان تا سرد در ارتفاع بالا را پوشش می دهد. جداکننده تمام فلزی ویژگی های خنک کننده یکسان را از -70 درجه سانتیگراد تا +260 درجه سانتیگراد حفظ می کند،در حالی که موانع لاستومری می توانند در دمای پایین تا 300 تا 500٪ سفت شوند، به شدت کیفیت ثبات تصویر گیمبال را کاهش می دهد.
• ادغام سبک وزن:هنگامی که با آلیاژ آلومینیوم 6061-T6 نصب می شود، وزن جدا کننده بدون قربانی کردن ظرفیت بار به حداقل می رسد، به اپراتورهای UAV کمک می کند تا تخصیص بار مفید برای دوربین ها، سنسورها را به حداکثر برسانند.,و باتري ها

مشخصات فنی

کاربرد های توصیه شده

• تصویربرداری هوایی و گیمبال های هواپیماهای بدون سرنشیندوربین های سینما، بار های مفید تصویربرداری حرارتی، اسکنرهای LiDAR و سنسورهای چند طیف را در پلتفرم های UAV چند روتر و بال ثابت ثابت کنید.ساخت مقاوم در برابر خوردگی در برابر عملیات بررسی ساحلی و شرایط انتشار گرمسیری است.
• سیستم های نوری و لیزری:ليزر اينترفرومترها، بنک هاي نوري، تلسکوپ ها و تجهیزات طیف سنجي را از ارتعاشات ساختمان و صداي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواي هواو اختلال در پیاده روی در محیط آزمایشگاه و رصدخانه.
• تجهیزات تولید نیمه هادی:حفاظت از ایستگاه های بازرسی وافر، سیستم های تراز لیتوگرافی و روبات های انتخاب و قرار دادن از لرزش های محیطی که می تواند باعث اشتباهات موقعیت دهی در مقیاس نانو شود.
• ابزار تشخیصی پزشکی:فراهم کردن نصب پایدار برای تجهیزات تصویربرداری حساس، از جمله قطعات گانتری اسکنر CT، سیستم های موقعیت دهی انتقال دهنده فوق صوت،و دستگاه های تحلیلی آزمایشگاهی که لرزش می تواند دقت اندازه گیری را به خطر بیندازد.
• الکترونیک دریایی و ناوبری:واحد های ناوبری GPS / INS ، قفسه های پردازش سونار ، ترمینال های ارتباطات ماهواره ای و الکترونیک پل در کشتی های تجاری از لرزش ناشی از موتور و ضربه موج محافظت می کنند.
• ایستگاه های نظارتی ساحلی و دریایی:محافظت از سنسورهای لرزه ای، تجهیزات رادار هواشناسی و ابزار نظارت بر محیط زیست در جوهای ساحلی مملو از نمک که در آن نصب های معمولی در عرض چند ماه خوردگی می کنند.
• تولید مواد غذایی و دارویی:تمام فلز، سطح الکتروپلیس شده بدون ترکابه با الزامات بهداشتی سختگیری مطابقت دارد.یا پوشش می تواند محیط های تولید را آلوده کند، دستگاه های پر کردن و جداسازی از قرص های مطبوع.

پیشنهاد ارزش بلند مدت

در حالی که هزینه اولیه خرید یک جدا کننده سیم 316L الکتروپولیس شده ممکن است از یک نصب لاستومری معمولی بیشتر باشد،محاسبه کل هزینه مالکیت به شدت راه حل تمام فلزی را در هنگام فاکتورسازی در:

• هزینه های جایگزینی حذف شده:هیچ وقفه ای برای تعویض برنامه ریزی نشده JGX-0958D-138A یک قطعه مناسب و فراموش شده است.
• زمان توقف کاهش یافته:تجهیزات بدون توقف برای بازرسی و تعویض نصب، برای صنایع فرآیند مستمر و تاسیسات بدون سرنشین از راه دور ضروری است.
• مزایای بیمه و انطباق:ساخت ضد آتش تمام فلزی می تواند به طور مطلوب به ارزیابی ایمنی آتش در تاسیسات و محاسبه حق بیمه کمک کند، به ویژه در فضاهای ماشین آلات بسته.
• کیفیت محصول ثابت:نصب تجهیزات پایدار به تحمل های سازمانی ثابت، رد کمتر و نتایج متروولوژی قابل پیش بینی در طول سال های تولید منجر می شود.

سفارشی سازی و پشتیبانی مهندسی

تیم مهندسی برنامه های کاربردی ما می تواند سری JGX-0958 را با نیازهای خاص شما متناسب کند. سفارشی سازی های رایج شامل تعداد کویل های تنظیم شده برای محدوده های بار اصلاح شده،الگوهای غیر استاندارد حفره نصب، توقف های محدودی یکپارچه و درمان های سطحی تخصصی برای محیط های شیمیایی شدید. با ما برای ارزیابی امکان پذیر و نقل قول سریع نمونه اولیه تماس بگیرید.

امروز درخواست یک پیشنهاد فنی کنید. وزن تجهیزات خود را شامل کنید، اثر نصب، طیف فرکانس ارتعاش، و شرایط محیطی برای یک توصیه سفارشی در عرض 48 ساعت.
