کنترل نویز تشدید رزونانس جداکننده ارتعاش طناب سیم ممتاز JGX-0956D-104A برای ماشین آلات صنعتی

JGX-0956D-104A جداکننده لرزش سیم سیم مواد مهندسی و عملکرد صوتی

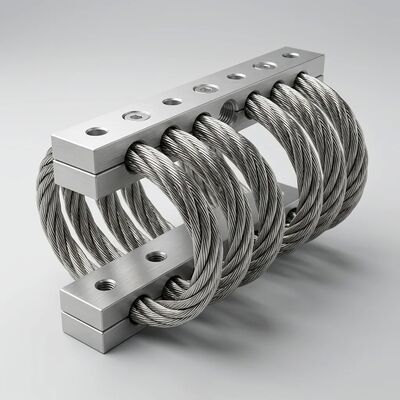

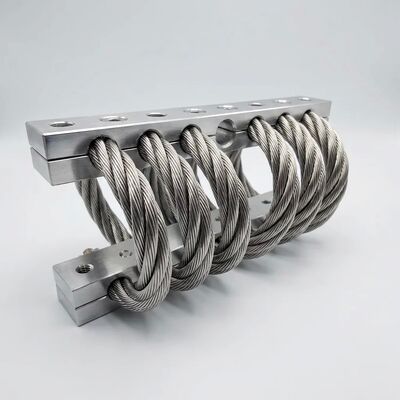

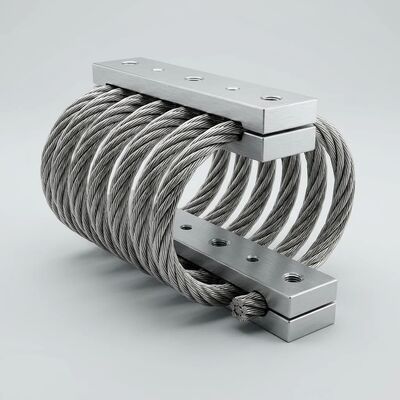

JGX-0956D-104A ترکیبی از فلزات پیشرفته با فیزیک ارتعاش پیشرفته برای ارائه کنترل رزونانس استثنایی و کاهش سر و صدا برای ماشین آلات صنعتی است.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

متالورژی مواد و زنجیره کیفیت

متالورژی سیم رسی:ساخت 7*19 (7 رشته، هر کدام حاوی 19 سیم جداگانه) یک تعادل مطلوب از انعطاف پذیری و عمر خستگی فراهم می کند.هر سیم از فولاد ضد زنگ austenitic UNS S30400 تا حداقل مقاومت کششی 1570 MPa به صورت سرد کشیده می شوددرمان فوسفاتیزاسیون روی زینک که پس از فشرده سازی انجام می شود، پوشش فوسفاتی میکرو کریستال را ایجاد می کند که به دو هدف می پردازد:کاهش ضریب اصطکاک بین رشته ها برای رفتار خنک کننده Coulomb سازگار، و فراهم کردن یک مانع خوردگی قربانی که مکمل منشأ منفعلیت بستر ضد زنگ 304 است.

مهندسی بلوک آلومینیوم:بلوک های قفل 6061-T6 (تقریبا هرکدام 12 میلی متر ضخامت دارند،کمک به کل ~ 40mm ارتفاع پروفایل) تحت درمان حرارتی محلول در 530 °C پس از آن خنک کردن آب و پیری مصنوعی در 175 °C برای 8 ساعت برای رسیدن به شرایط T6 temper. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

ردیابی کامل:هر JGX-0956D-104A دارای ردیابی در سطح دسته ای است که جدا کننده نهایی را به گواهینامه های کارخانه مواد اولیه متصل می کند. تجزیه و تحلیل ترکیب شیمیایی (C، Mn، P، S، Si، Cr، Ni بر اساس ASTM A240).بررسی خواص مکانیکی (قوه تولید)، مقاومت کششی، طول کشیدن) و آزمایش خوردگی بین دانه ای (ASTM A262 Practice E) مستند شده و در صورت درخواست در دسترس است.

عملکرد آکوستیک و رزونانس

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• کنترل قابل انتقال:در فرکانس های تحریک بالاتر از √2 * فرکانس طبیعی سیستم (حدود 20 هرتز برای تاسیسات معمولی) ، انتقال لرزش کمتر از یک کاهش می یابد.به دست آوردن > 90% عایق در سرعت های عملیاتیرفتار سفت شدن غیر خطی مانع از افزایش دامنه می شود حتی زمانی که تحریک به رزونانس در طول راه اندازی و ساحل پایین دستگاه نزدیک می شود.
• سرکوب تقویت رزونانس:با یک عامل Q ≤ 2.8 در رزونانس در مقابل 10-50 * برای پایه های بهار بدون خنک کننده،JGX-0956D-104A حداکثر نیروی منتقل شده را به میزان بسیار پایین تر از آستانه آسیب های ساختاری محدود می کند بدون نیاز به دامپرهای توده تنظیم شده یا سیستم های کنترل فعال.
• کاهش صدا از طریق ساختار:عدم تداوم مقاومت مکانیکی در رابط کابل سیم به بلوک نصب، انرژی لرزش را قبل از رسیدن به سازه های ساختمان منعکس و از بین می برد.اندازه گیری میدان نشان می دهد 15-25 dB کاهش در انتقال سر و صدا ناشی از ساختار در 100-2000 Hz باند هشتگانه مهم ترین برای احساس راحتی صوتی.
• اثربخشی باند پهن:بر خلاف دامپرهای ویسکولاستیک که عملکردشان به درجه حرارت و فرکانس وابسته است،مکانیسم خنک کننده کولوم (احراب خشک) جدا کننده سیم، از بین رفتن انرژی ثابت از 5 هرتز تا بیش از 500 هرتز در سراسر محیط کار -75 درجه سانتیگراد تا +300 درجه سانتیگراد را حفظ می کند..

مشخصات فنی کامل

زمینه های کاربرد صنعتی

• ایستگاه های کمپرسور:جداسازی کمپرسور متقابل و پیچ در پردازش گاز طبیعی، کارخانه های خنک کننده و سیستم های پنوماتیک که در آن پالس های فرکانس پایین و تحریک هارمونیک نیاز به جداسازی خنک کننده بالا دارند
• اندازه گیری دقیق:دستگاه های اندازه گیری مختصات (CMM) ، مقایسه کننده های نوری و بنک های مداخله لیزری که نیاز به جداسازی زیر میکروونی از ارتعاشات ساختمان دارند
• تجهیزات HVAC سنگین:عایق کولر سانتریفیوژ در ساختمان های بلند تجاری که انتقال سر و صدا ناشی از ساختار به طبقه های اشغال شده باید به حداقل برسد
• مجموعه های موتور ژنراتور صنعتی:جداسازی موتور در محرک فرکانس متغیر (VFD) که جریان های هارمونیک فرکانس بالا ناشی از اینورتر باعث ایجاد رزونانس مکانیکی در قاب موتور می شود
• آزمایشگاه های آزمایش و کالیبری:توازن های تحلیلی حساس به ارتعاش، ایستگاه های کاری میکروسکوپ و انزوا اتاق آزمایش محیطی

برای منحنی های عملکرد صوتی دقیق، گواهینامه های مواد، یا طراحی سیستم عایق بندی خاص، لطفا با تیم مهندسی ما تماس بگیرید.ما بررسي فرکانس طبيعي و تحليل توزيع بار براي تشکيلات خاص دستگاه شما فراهم مي کنيم.
