JGX-0648D-68A جدا کننده لرزش سیم های متعدد جهت دار بدون تعمیر و نگهداری

جداکننده ارتعاش طناب سیمی چند جهته JGX-0648D-68A — راهنمای کاربرد

JGX-0648D-68A از طریق معماری سیمی مارپیچ منحصر به فرد خود، ایزوله ارتعاش چند جهته قابل اعتماد را ارائه می دهد. بر خلاف پایه‌های لاستیکی یا فنری معمولی که عمدتاً در امتداد یک محور جدا می‌شوند، طراحی طناب سیم انرژی شوک و ارتعاش را به طور همزمان در فشرده‌سازی، کشش، برش و غلتک کاهش می‌دهد - و آن را به انتخاب ارجح برای تجهیزاتی تبدیل می‌کند که در معرض ورودی‌های ارتعاش پیچیده و غیرقابل پیش‌بینی قرار دارند.

نحوه عملکرد جداسازی چند جهته

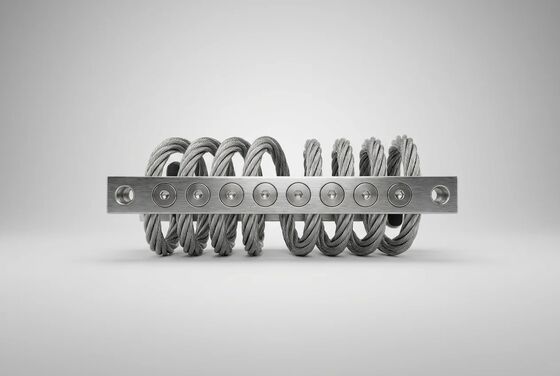

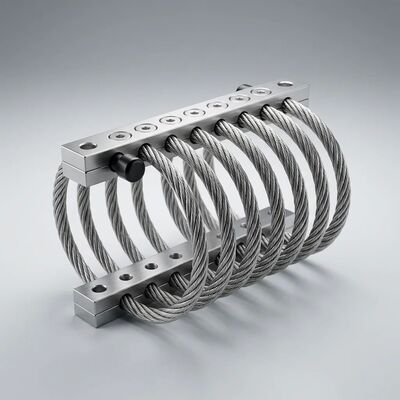

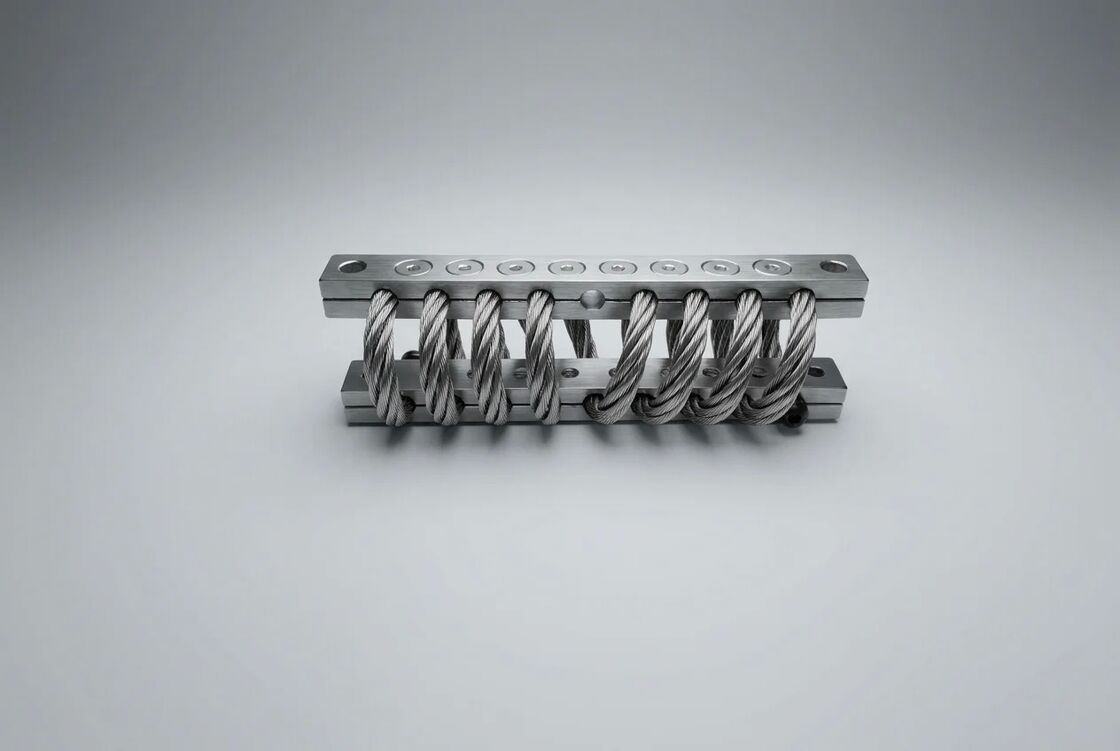

سیم طناب فولادی ضد زنگ 6.8 میلی متری به 8 حلقه مارپیچ پیوسته شکل می گیرد که بین دو بلوک گیره آلیاژ آلومینیوم محکم شده است. هنگامی که انرژی ارتعاش یا شوک وارد سیستم می شود، رشته های سیم منفرد در هر حلقه به یکدیگر ساییده می شوند (اصطکاک کولن) و انرژی جنبشی را به انرژی حرارتی با درجه پایین تبدیل می کند. این مکانیسم میرایی مبتنی بر هیسترزیس:

• در تمام جهات بارگذاری بدون افت عملکرد حساس به جهت گیری یکسان عمل می کند
• پاسخ سفت شدن تدریجی را ارائه می دهد - نرم در دامنه های کم برای فیلتر ارتعاش خوب، سفت در دامنه های بالا برای محافظت در برابر ضربه
• ویژگی های میرایی ثابت را در تمام محدوده عملیاتی -75 تا +300 درجه سانتیگراد حفظ می کند

چرخه عمر بدون نیاز به تعمیر و نگهداری

JGX-0648D-68A با لاستیک، الاستومر، سیال هیدرولیک یا مهرهای متحرک صفر، نیازی به تعمیر و نگهداری، روغن کاری یا تعویض قطعات برنامه ریزی شده در طول عمر خود ندارد. عوامل کلیدی طول عمر عبارتند از:

• بدون پیری مواد:فولاد ضد زنگ و آلیاژ آلومینیوم تحت بار پایدار سخت نمی‌شوند، ترک نمی‌خورند یا خزش نمی‌کنند - حالت‌های خرابی رایج در جداکننده‌های لاستیکی پس از 3 تا 5 سال خدمات
• ایمنی در برابر خوردگی:آلومینیوم آنودایز سخت و فولاد ضد زنگ 304 در برابر آزمایش پاشش نمک بیش از 500 ساعت (ASTM B117)، مناسب برای تاسیسات ساحلی و دریایی
• مقاومت در برابر خستگی:طناب سیم سرد کشش خاصیت ارتجاعی خود را در میلیون ها چرخه بار حفظ می کند. تست خستگی کمتر از 5% رانش سفتی را پس از 106 چرخه در بار نامی نشان می دهد.
• ضد اشعه ماوراء بنفش و ازن:بر خلاف پایه های لاستیکی که در زیر نور خورشید و ازن اتمسفر تخریب می شوند، ساختار تمام فلزی تحت تأثیر قرار گرفتن در معرض محیط قرار نمی گیرد.

مشخصات فنی

برنامه های کاربردی توصیه شده

• اتوماسیون صنعتی:عایق‌سازی لرزش برای ایستگاه‌های کاری رباتیک، سیستم‌های انتخاب و مکان و تجهیزات بازرسی خودکار
• تهویه مطبوع و تبرید:ایزولاسیون کمپرسور، کندانسور و هوا در تاسیسات تجاری و صنعتی
• تولید برق:مجموعه ژنراتور، تجهیزات کمکی توربین و میرایی ارتعاش ترانسفورماتور
• دریایی و فراساحلی:الکترونیک ناوبری، قفسه های ارتباطی و ایزوله ماشین آلات کمکی در محیط های نمک پاش
• حمل و نقل:کابینت های سیگنالینگ راه آهن، الکترونیک داخلی و کنترل ارتعاش ژنراتور سیار
• آزمایشگاهی و پزشکی:جداسازی ابزار تحلیلی حساس در محیط های تحقیقاتی و تشخیصی

راهنمای انتخاب

برای عملکرد بهینه، مقداری از ایزولاتورهای JGX-0648D-68A را انتخاب کنید به طوری که هر واحد 30 تا 60 درصد از بار فشاری نامی خود را تحت وزن تجهیزات استاتیک حمل کند. این محدوده عملیاتی انحراف کافی را برای جداسازی موثر ارتعاش و در عین حال حفظ ظرفیت ذخیره برای حوادث شوک تضمین می کند. برای پشتیبانی از طراحی جداسازی در سطح سیستم، از جمله محاسبات فرکانس طبیعی و طرح‌بندی‌های نصب چند درجه آزادی، با مهندسان برنامه ما تماس بگیرید.
