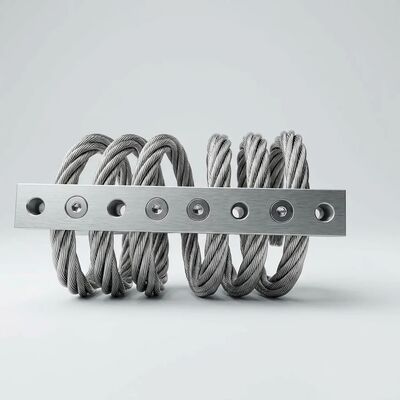

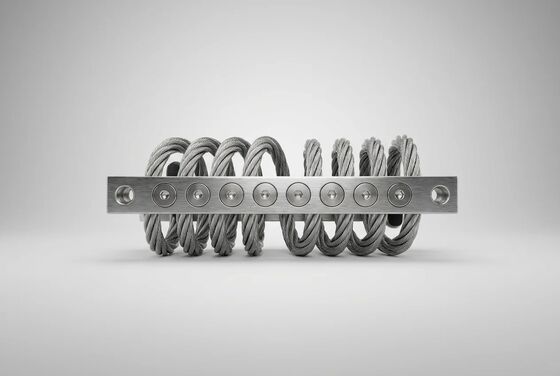

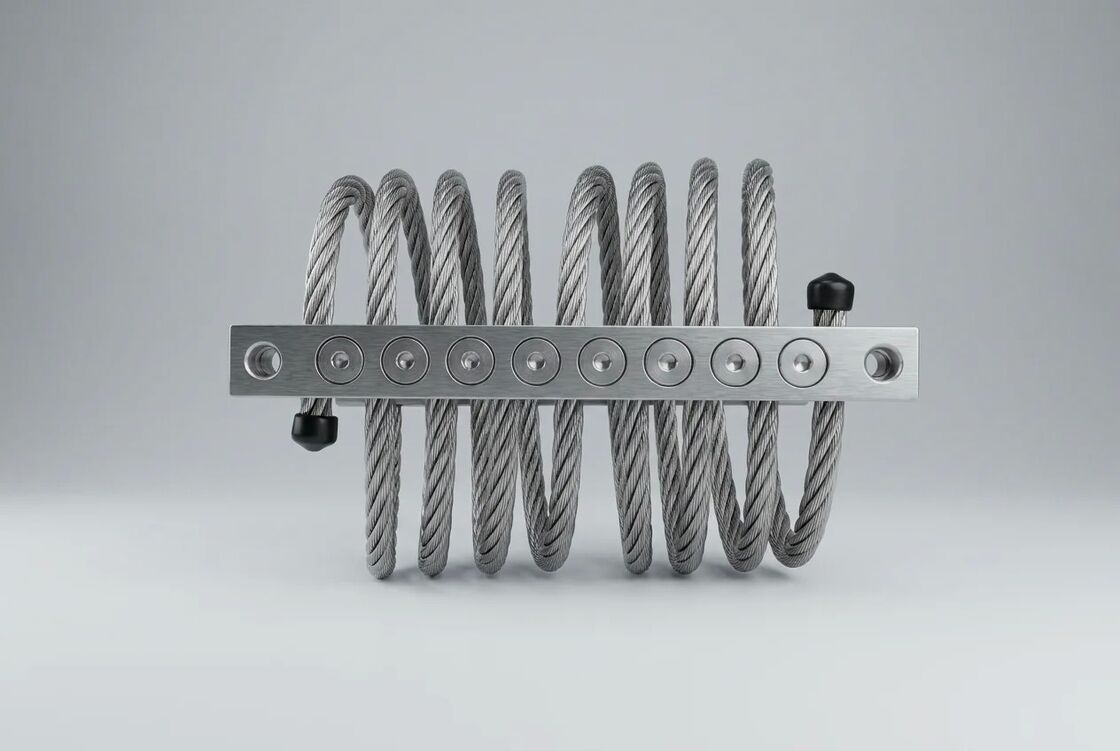

JGX-0648D-68A جدا کننده لرزش سیم تمام فلزی سیم سیم شکن قابل دوام با محدوده بار گسترده

Name: JGX-0648D-68A جدا کننده لرزش سیم تمام فلزی سیم سیم شکن قابل دوام با محدوده بار گسترده
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-68A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0648D-68A
MOQ:	10 عدد
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015, RoHS

نوع محصول:

جدا کننده لرزش سیم

قطر طناب سیم:

6.8 میلی متر

تعداد حلقه های سیم:

ماده طناب سیم:

304 فولاد ضد زنگ، روی فسفاته شده

مواد بلوک نصب:

آلیاژ آلومینیوم 6061-T6، آنودایز سخت

درمان سطحی:

لایه اکسید آنودایز سخت 15-20μm

محدوده بار فشرده سازی:

2-45 کیلوگرم در هر ایزولاتور

محدوده بار کششی:

1-30 کیلوگرم در هر ایزولاتور

محدوده بار برشی:

0.8-25 کیلوگرم در هر ایزولاتور

محدوده بار رول:

0.5-18 کیلوگرم در هر ایزولاتور

فشرده سازی سفتی استاتیک:

12 ± 3 N/mm

کشش سفتی استاتیک:

8 ± 2 N/mm

بسامد طبیعی:

8-15 هرتز (وابسته به بار)

نسبت میرایی:

> 15٪ (میرایی پسماند کولن)

حداکثر انحراف:

فشرده سازی ± 12 میلی متر / برش ± 8 میلی متر

ضریب تقویت در رزونانس:

≤ 3.0

دمای عملیاتی:

-75 درجه سانتی گراد تا +300 درجه سانتی گراد

قطر سوراخ نصب:

8.5 میلی متر (سازگار با پیچ M8)

وزن خالص:

~ 0.35 کیلوگرم

انطباق:

ISO 9001:2015، RoHS

برجسته کردن:

ساخت تمام فلزی دوامدار

حمایت از محدوده بار گسترده

مقاومت در برابر خوردگی

توضیحات محصول

جداکننده ارتعاش طناب سیمی تمام فلزی JGX-0648D-68A — بررسی اجمالی فنی

JGX-0648D-68A یک جداکننده ارتعاش طناب سیمی تمام فلزی با کارایی بالا است که برای کاربردهای صنعتی شوک و کنترل لرزش طراحی شده است. این عایق که با سیم طناب فولادی ضد زنگ به قطر 6.8 میلی متر به صورت مارپیچ از طریق بلوک های گیره آلیاژ آلومینیوم با ماشینکاری دقیق پیچیده شده است، قابلیت تحمل بار استثنایی و دوام طولانی مدت را بدون مشکلات تخریب ذاتی پایه های الاستومری ارائه می دهد.

مواد و ساخت و ساز

طناب سیمی:سیم طناب از جنس استنلس استیل 304، قطر اسمی 6.8 میلی متر، کشش سرد برای استحکام کششی یکنواخت بیش از 1570 مگاپاسکال. سیم طناب برای افزایش روغن کاری داخلی و مقاومت در برابر خوردگی، قبل از رشته شدن روی فسفاته می شود.
بلوک های نصب:آلیاژ آلومینیوم 6061-T6 با عملیات سطح آنودایز سخت (لایه اکسید 15-20 میکرومتر)، ارائه مقاومت در برابر خوردگی عالی در محیط های مرطوب، شور و تهاجمی شیمیایی.
اتصال دهنده ها:304 پیچ درپوش سوکت شش گوش از جنس استنلس استیل با مهره های قفلی نایلونی برای جلوگیری از شل شدن در اثر لرزش مداوم.

داده های بار و عملکرد

مدل	JGX-0648D-68A
قطر طناب سیمی	6.8 میلی متر
تعداد حلقه های سیم	8
محدوده بار فشرده سازی	2 تا 45 کیلوگرم
محدوده بار کششی	1 تا 30 کیلوگرم
محدوده بار برشی	0.8 - 25 کیلوگرم
محدوده بار رول	0.5 - 18 کیلوگرم
سفتی استاتیک (فشردهی)	12 ± 3 N/mm
سفتی استاتیک (تنش)	8 ± 2 N/mm
فرکانس طبیعی	8 تا 15 هرتز (وابسته به بار)
نسبت میرایی	> 15% (میرایی هیسترزیس)
حداکثر انحراف	± 12 میلی متر (فشردهی) / ± 8 میلی متر (برشی)
ضریب تقویت در رزونانس	≤ 3.0
دمای عملیاتی	-75 درجه سانتی گراد تا +300 درجه سانتی گراد
وزن خالص هر ایزولاتور	~ 0.35 کیلوگرم
قطر سوراخ نصب	8.5 میلی متر (مناسب برای پیچ و مهره های M8)

تضمین کیفیت

هر ایزولاتور JGX-0648D-68A قبل از حمل و نقل تحت بازرسی 100% ابعادی، تأیید منحنی بار-انحراف و ممیزی پایان سطح قرار می گیرد. گواهی های دسته ای مواد قابل ردیابی در صورت درخواست در دسترس هستند. ایزولاتور با استانداردهای مدیریت کیفیت ISO 9001:2015 و الزامات زیست محیطی RoHS مطابقت دارد.

کاربردهای صنعتی معمولی

عایق ارتعاش کمپرسور HVAC و چیلر
ماشین آلات CNC دقیق و تجهیزات اندازه گیری مختصات
نصب الکترونیک دریایی و ابزار ناوبری
مجموعه ژنراتور و عایق لغزش پمپ
کنترل پنل صنعتی و محافظ رک سرور
بسته بندی حمل و نقل برای ابزار حساس

برای پیکربندی بار سفارشی، پشتیبانی از طراحی سیستم چند ایزوله یا سوالات فنی، لطفاً با تیم مهندسی ما با وزن تجهیزات خاص و محیط عملیاتی خود تماس بگیرید.
