بررسی اجمالی محصول

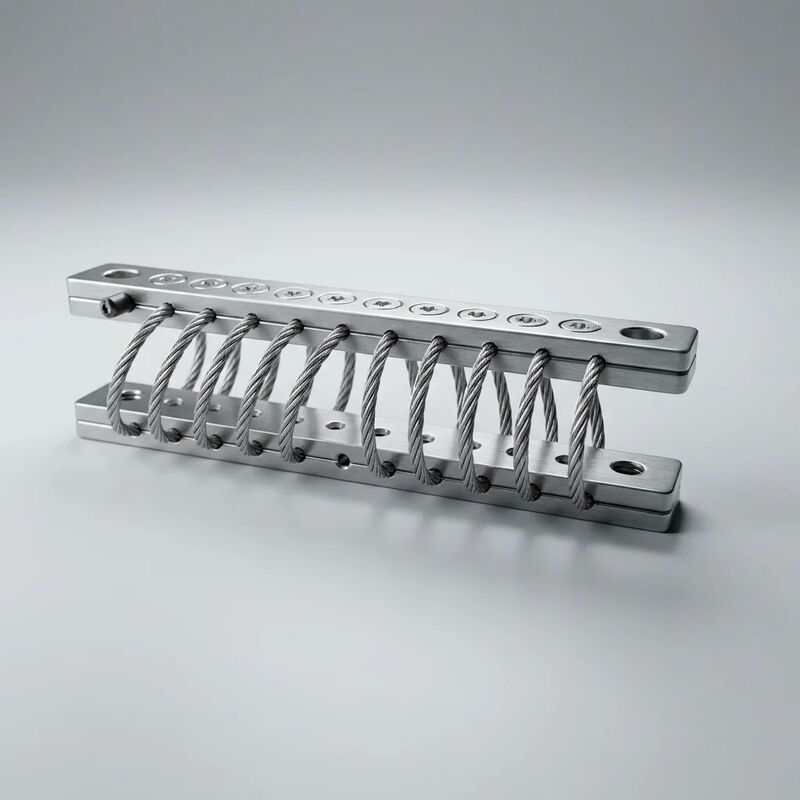

اینJGX-0240D-7.7Aسفتی طولانی مدت پایداروکنترل ارتعاش باند پهن. در هسته آن یک مارپیچ 8 سیم پیچ تشکیل شده از طناب سیم فولادی ضد زنگ 304 به قطر 7.7 میلی متر در پیکربندی رشته ای 7*19 تشکیل شده است که برای مقاومت در برابر خوردگی با الکترو پولیش شده است. ایزولاتور برای240 کیلوگرم بار استاتیک در هر سواربا حداکثر ظرفیت ورودی ضربه 40 گرم. مشخصه تعیین کننده آن الف استطراحی سازه خزش صفر- از طریق کاهش تنش حرارتی پس از تشکیل - که افتادگی و رانش پیشرونده سفتی را که جداسازهای الاستومری و فنری را در چند سال اول کار به خطر می‌اندازد، از بین می‌برد. This reference document presents the complete engineering data for specification, integration, and performance verification.

داده های ابعادی و فیزیکی

خواص مواد

سختی غیر خطی

عملکرد پویا

مکانیسم های میرایی

• As the 7*19 strand bundle flexes, the 133 individual wires per coil cross-section undergo micro-slip at their contact interfaces. این مکانیسم وابسته به دامنه در جایی که جابجایی تحریک از آستانه لغزش فراتر می رود بسیار مؤثر است - معمولاً ارتعاش دامنه با فرکانس متوسط ​​تا بالا و کم تا متوسط. The effective Coulomb damping force is approximately 8–15% of the applied dynamic load.
• تغییر شکل الاستیک چرخه ای شبکه فولاد زنگ نزن آستنیتی یک حلقه پسماند تنش-کرنش ایجاد می کند که ناحیه محصور آن انرژی تلف شده در هر چرخه را نشان می دهد. این مکانیسم مستقل از فرکانس است - یک تمایز مهم از رویکردهای میرایی ویسکوز که در فرکانس های پایین به طور فزاینده ای ناکارآمد می شوند.

1. فولاد ضد زنگ در دماهای کمتر از 300 درجه سانتیگراد خزش نمی کند - یک ویژگی ماده اساسی که مکانیسم تغییر شکل وابسته به زمان موجود در پلیمرها را حذف می کند.
2. پس از پیچیدن سیم‌طناب به هندسه مارپیچ 8 سیم پیچ، مجموعه تحت عملیات حرارتی کنترل‌شده قرار می‌گیرد تا تنش‌های تشکیل‌دهنده باقیمانده کاهش یابد. بدون این مرحله، حتی سیم طناب فولادی در طول ماه‌های خدمات اولیه با توزیع مجدد تنش‌های تشکیل، آرامش ابعادی قابل اندازه‌گیری را نشان می‌دهد.
3. هندسه سیم پیچ به گونه ای طراحی شده است که تحت بار استاتیکی نامی، کرنش های سیم جداگانه به خوبی در ناحیه الاستیک باقی می مانند (کمتر از 30 درصد کرنش تسلیم)، و حاشیه قابل توجهی در برابر تجمع میکرو بازده در میلیون ها چرخه بار فراهم می کند.

بهترین روش های نصب

• آماده سازی سطح:
• ترخیص:

سوالات متداول

JGX-0240D-7.7A نوع با ظرفیت بالاتر است: 240 کیلوگرم در مقابل 160 کیلوگرم بار استاتیک نامی، طناب سیم 7.7 میلی متر در مقابل 4.8 میلی متر، 8 سیم پیچ در مقابل 6 سیم پیچ، و امتیاز ضربه 40 گرم در مقابل 30 گرم. Both share the same zero-creep all-metal architecture. For equipment in the 100–240 kg per mount range, the JGX-0240D-7.7A provides optimal isolation within its designed load window.

بله. The product is fully RoHS and REACH compliant. Compliance declarations and material composition reports are available upon request for your regulatory documentation package.

هیچ کدام The all-metal design requires zero lubrication, zero re-torquing, zero adjustment, and zero component replacement. Visual inspection during regular equipment maintenance intervals is sufficient to confirm integrity.
