JGX-0240D-7.7A جدا کننده لرزش سیم سیم

مقدمه

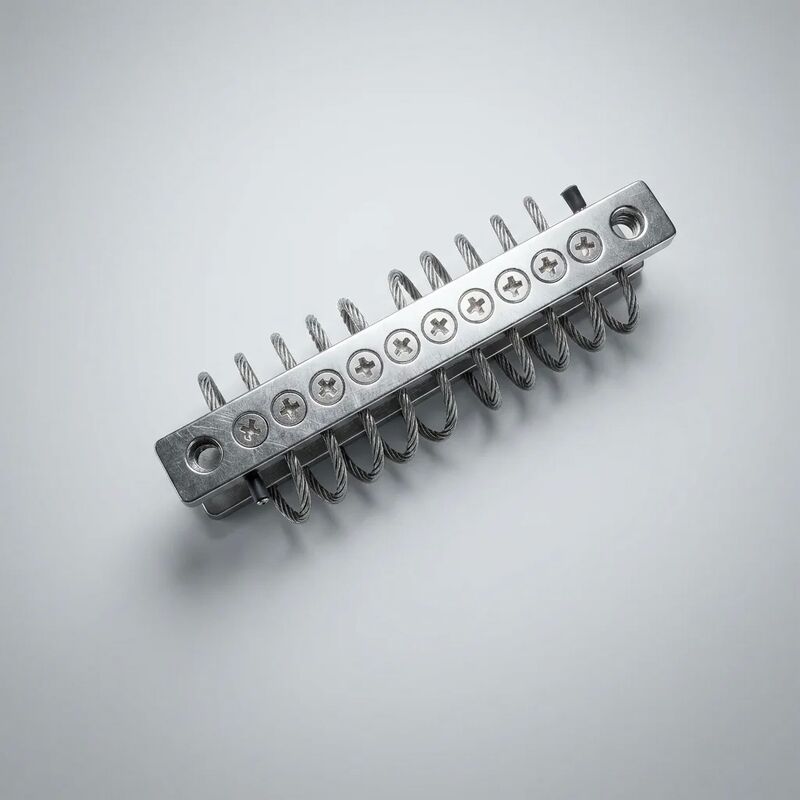

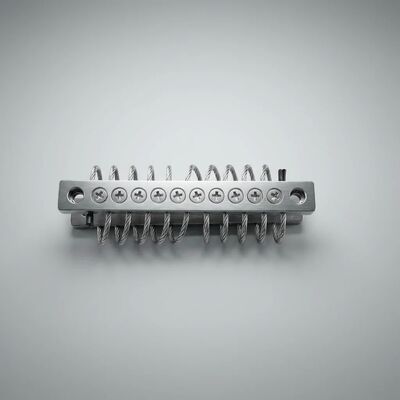

انتخاب یک عایق لرزش شامل چیزی بیشتر از تطابق با درجه بار است. تصمیم گیری کامل در مورد خرید، سازگاری ابعادی، الزامات رابط نصب، زمان تحویل،مدارک قانونیاین راهنما اطلاعات کامل مورد نیاز برای مشخص کردن، سفارش، ادغام و نگهداری سیستم را ارائه می دهد.JGX-0240D-7.7A✅ یک جدا کننده 8 کویل، 7.7mm فولاد ضد زنگ 304 سیم با وزن 240 کیلوگرم در هر نصب، پشتیبانی شده توسططراحی ماژولار مقیاس پذیر و تحویل سریعاز مخزن از پیش ساخته شده

شناسه محصول و مرجع سفارش

مشخصات فیزیکی و داده های ابعاد

مشخصات عملکرد

پلت فرم ماژولار مقیاس پذیر: مشخصات خود را تنظیم کنید

JGX-0240D-7.7A بخشی از یک پلت فرم ماژولار است که در آن عنصر خنک کننده هسته (8-coil 7.7mm SS304 سیم) با پیکربندی های نصب و پایان انتخاب شده است.این معماری اجازه می دهدتحویل سریع از زیرمكون های موجودبیشتر پیکربندی های استاندارد در عرض ۳ تا ۵ روز کاری ارسال می شوند.

گزینه های پیکربندی نصب

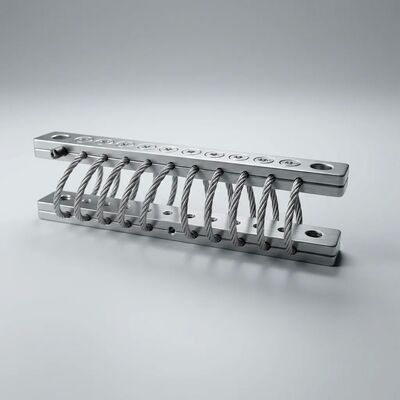

• پایه به پایه (استانداردی):دو صفحه نصب یکسان ′′ یکی به قاب پایه تجهیزات و دیگری به پایه یا ساختار پشتیبان متصل می شود. این پیکربندی پیش فرض برای عایق بندی تجهیزات صنعتی عمومی است.
• از پايه به تجهیزات:یک صفحه به قاب تجهیزات نصب می شود.صفحه دیگر با یک رابط مستقیم بولت برای کاربردهایی که در آن جداکننده بین پای تجهیزات و یک براکت خاص ماشین قرار دارد جایگزین می شود..
• جهت گیری سفارشی:برای دستگاه هایی که ورودی ارتعاش اصلی با جاذبه هماهنگ نیست (تجهیزات زاویه دار، ماشین آلات نصب شده روی دیوار)تماس با تیم مهندسی ما با هندسه نصب خود را برای بررسی پیکربندی.

انتخاب سطح

• الکترولیستر شده (استانداردی):برای اکثر برنامه ها توصیه می شود. یک سطح صاف و صاف با مقاومت بیشتر در برابر خوردگی و چسبندگی آلاینده های کاهش یافته را فراهم می کند. مناسب برای دریایی، پردازش مواد غذایی، داروسازی،و محیط های صنعتی عمومی.
• غیرفعال (اختیاری):درمان غیرفعال سازی شیمیایی اضافی برای به حداکثر رساندن لایه غیرفعال اکسید کروم.توصیه می شود برای کاربردهای بسیار خالص یا محیط هایی که در معرض قرار گرفتن مداوم در معرض مواد تمیز کننده شیمیایی خشن هستند.
• اکسید سیاه (اختیاری):پایان زیبایی برای کاربردهایی که ادغام بصری با تجهیزات با رنگ تیره مطلوب است. توجه: این یک درمان آرایشی است و مقاومت در برابر خوردگی را افزایش نمی دهد.توصیه نمی شود برای تاسیسات در فضای باز یا دریایی استفاده شود.

بسته اسناد قانونی

اسناد زیر برای پشتیبانی از خرید، ادغام و انطباق با مقررات در دسترس است:

تحویل و تدارکات

ورق کاری انتخاب

از ورق کاری زیر استفاده کنید تا تایید کنید که JGX-0240D-7.7A مشخصات صحیح برای برنامه شما است:

1. وزن کل تجهیزات:_____ کیلوگرم (همه اجزای به طور دائم متصل شده را شامل می شود: لوله کشی، سیم کشی، سیستم های دسترسی، موجودی مایعات)
2. تعداد نقاط نصب:_____ (معمولا 4 یا 6 برای پایه های تجهیزات مستطیل)
3. بار در هر جدا کننده:خط 1 ÷ خط 2 = _____ kg/month
4. چک:آیا مقدار از خط 3 بین 96 و 192 کیلوگرم است؟ □ بله (بهترین) □ نه (مدل های مختلف را در نظر بگیرید یا تعداد نصب را تنظیم کنید)
5. فرکانس ارتعاش غالب:_____ هرتز (اگر ناشناخته باشد، تعداد چرخ های دستگاه و قطب های موتور را ذکر کنید)
6. چک:آیا فرکانس غالب بالاتر از 20 هرتز است؟□ کمتر از 10 هرتز (نزدیک به رزونانس)
7. محیط زیست:□ کنترل در محیط داخلی □ محیط صنعتی داخلی □ محیط بیرونی پوشیده شده □ محیط بیرونی در معرض دید □ محیط دریایی و ساحلی □ آب شویی □ دمای بالا (بیش از 80 درجه سانتیگراد) □ دمای پایین (کمتر از -20 درجه سانتیگراد)
8. انتخاب سطح:بر اساس خط 7 → □ الکتروپولیس شده □ غیر فعال

لیست چک نصب

• □ بررسي سطح نصب ≤ 0.5 mm در طول اثر جدا کننده
• □ تمیز کردن سطوح نصب ️ حذف رنگ، مقیاس، پاشنه های جوش در نقاط تماس بولت
• □ جداکننده های موقعیت متماثل در زیر پایه تجهیزات
• □ وارد کردن بولت های فولادی ضد زنگ M12 (حداقل A2-70) با حوله های صاف زیر سر و مغز
• □ در محل فولاد کربن قرار ندهید
• □ کشش قطری تا 45-55 ن.م. (پست خشک)
• □ پس از محکم کردن، بررسی کنید که تمام سیم های طناب دارای فاصله آزاد ≥ 25 میلی متری در تمام جهت ها باشند.
• □ بررسی لوله های متصل شده شامل بخش های انعطاف پذیر برای جلوگیری از عبور از مسیر بار
• □ اندازه گیری و ثبت انحراف استاتیک در هر قرارگاه
• □ نگه داشتن سوابق نصب از جمله مقادیر چرخش و اندازه گیری انحراف برای پرونده ی ضمانت

مقایسه هزینه چرخه عمر

ارزیابی جداسازی لرزش تنها بر اساس قیمت خرید به طور مداوم منجر به افزایش هزینه های کل می شود. این چرخه زندگی 15 ساله را در نظر بگیرید:

JGX-0240D-7.7A به طور معمول در اولین چرخه تعویض (3-5 سال) به برابری هزینه با محافظ های لاستیکی می رسد و پس از آن صرفه جویی خالص را به ارمغان می آورد.یا تاسیسات غیر قابل دسترسی که یک بازدید نگهداری واحد بیشتر از خود جدا کننده هزینه می کند، قضيه ي اقتصادي از روز اول مهم است.

تماس و سفارش

برای درخواست یک نقل قول رسمی، ترتیب نمونه برای ارزیابی، یا بحث در مورد پیکربندی سفارشی:

• دستورات استاندارد:مدل JGX-0240D-7.7A، مقدار، سطح پایان و آدرس تحویل را مشخص کنید. پیکربندی های استاندارد در عرض 3-5 روز کاری از تایید سفارش ارسال می شود.
• پرسش های فنی:وزن تجهیزات، تعداد نقاط نصب، فرکانس های ارتعاش غالب و محیط عملیاتی را برای توصیه های خاص برنامه ارائه دهید.
• برنامه های OEM و حجم:با تیم فروش ما برای سطوح قیمت گذاری حجم، قراردادهای تحویل برنامه ریزی شده و گزینه های موجودی مدیریت شده توسط فروشنده تماس بگیرید.
• نمونه ها:نمونه های ارزیابی در دسترس برای پروژه های واجد شرایط
