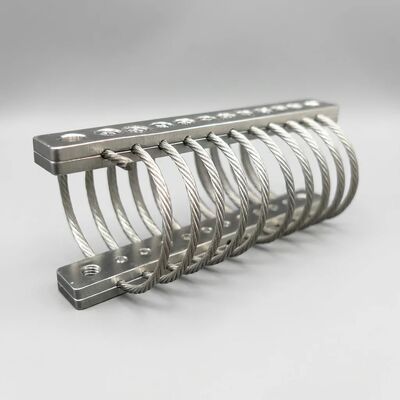

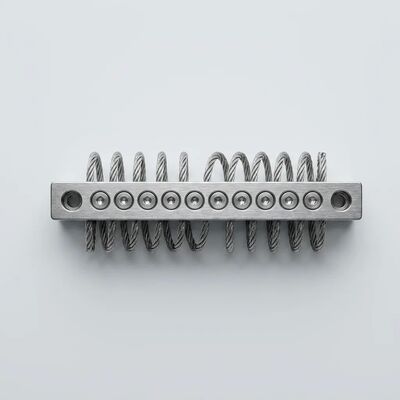

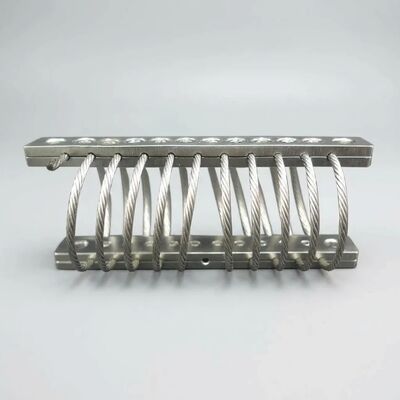

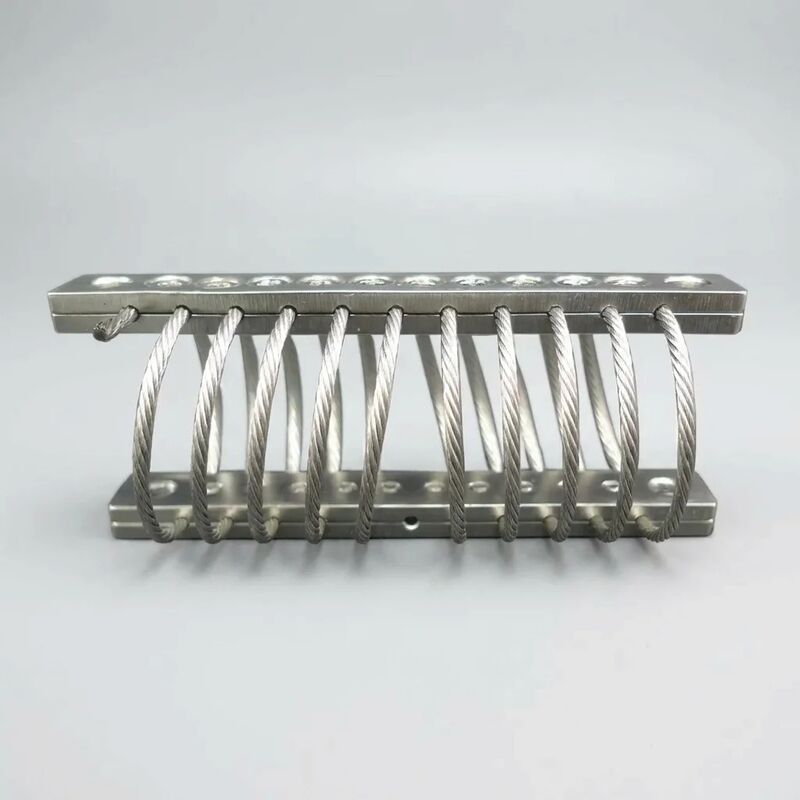

JGX-0160D-4.8A جدا کننده لرزش سیم

JGX-0160D-4.8A چيست؟

درJGX-0160D-4.8Aیک جدا کننده لرزش طناب سیم دقیق است که از یک طناب سیم 304 فولاد ضد زنگ 4.8 میلی متری به عنوان عنصر خنک کننده استفاده می کند.برخلاف محافظ های لاستیکی معمولی یا جدا کننده های بهار کویل، فراهم می کندجداسازی لرزش چند جهت تمام محوربه این معنی که انرژی را همزمان در فشرده سازی، برش و رول بدون نیاز به جداکننده های جداگانه برای هر محور کاهش می دهد. با ظرفیت بار ثابت نامی 160 کیلوگرم در هر نصب،JGX-0160D-4.8A برای تجهیزات صنعتی کار متوسط مناسب است که شوک چند جهت و لرزش مداوم قابلیت اطمینان قطعات را تهدید می کند.

چگونه خنک کننده سیم کار می کند

JGX-0160D-4.8A به دو مکانیسم خنک کننده مکمل که به طور موازی کار می کنند متکی است:

• خنک کننده کولون (احراب):به عنوان سیم طناب زیر بار پویا خم می شود، رشته های فردی در ساختمان سیم 7 * 19 با یکدیگر اصطکاک می کنند و انرژی حرکتی را از طریق اصطکاک خشک به گرما ناچیز تبدیل می کنند.این مکانیسم وابسته به دامنه است. انحرافات بزرگ تر باعث از بین رفتن انرژی بیشتر می شود..
• خنک کننده هیستریک:طناب سیم فولاد ضد زنگ تحت نوسانات چرخه ای انعطاف پذیر قرار می گیرد و یک حلقه هیسترز فشار-توجه ایجاد می کند که انرژی را در هر چرخه بارگذاری جذب می کند.این باعث کاهش ثابت باند گسترده از رزونانس ساختاری فرکانس پایین به ارتعاش فرکانس بالا ماشین آلات می شود..

در کنار هم، این مکانیسم ها به یکنسبت خنک کننده 0.15 ‰ 0.25و تحویل دهدموثریت جداسازی بیش از 95٪ در فرکانس های بالاتر از 25 هرتزتحت بار نامی عملکردی که در کل محدوده عملیاتی -40°C تا +120°C بدون تغییرات سخت گیری وابسته به دمای خاص جداکننده های الاستومری پایدار است.

چرا مهندسان JGX-0160D-4.8A را انتخاب می کنند؟

1جدايي تمام محور بدون سازش

اکثر جداکننده های متعارف برای یک جهت بار بهینه شده اند. هندسه هلیکس سیم JGX-0160D-4.8A به طور ذاتی به تحریک از هر زاویه عمودی، جانبی،یا پیچ و خم با همان مکانیسم خنک کنندهاین باعث می شود که آن را به ویژه برای تجهیزات نصب شده بر روی سازه های غیر جامد، سیستم عامل های متحرک، یا مکان هایی که در آن منابع ارتعاش در جهت غیر قابل پیش بینی است، ارزشمند است.

2. سرکوب رزونانس برتر در طیف گسترده ای

رزونانس ساختاری زمانی رخ می دهد که فرکانس تحریک با فرکانس طبیعی یک سیستم هماهنگ شود و ارتعاش را به سطوح مخرب تقویت کند.ویژگی سفتی غیرخطی: با افزایش انحراف، هندسه طناب سیم به تدریج سفت می شود و فرکانس طبیعی سیستم را از شرایط رزونانس دور می کند.812 هرتز تحت بار نامی، این جداکننده به طور موثر تجهیزات را از منابع تحریک صنعتی معمول (گردش موتور، پالس پمپ، تعویض کمپرسور) جدا می کند قبل از اینکه رزونانس ایجاد شود.

3. کار بدون تعمیر و نگهداری در طول عمر دستگاه

ساخت تمام فلزی از هر نقطه تخریب که عایق های سنتی را آزار می دهد، جلوگیری می کند: هیچ لاستیکی برای اکسید و ترک، هیچ مایع هیدرولیکی برای نشت، هیچ کویل بهار برای خستگی و فروپاشی،بدون پیوند برای از هم جدا کردنJGX-0160D-4.8A نیاز بهصفر تعمیرات برنامه ریزی شده- بدون روانکاری، بدون بازگشت تورک، بدون چرخه بازرسی بصری فراتر از آنچه در برنامه نگهداری تجهیزات وجود دارد.10 میلیون چرخه با بار نامیبدون تغییر قابل اندازه گیری در عملکرد خنک کننده.

4عملکرد قابل پیش بینی در میان دمای شدید

در حالی که عایق های لاستیکی در آب و هوای سرد سفت می شوند (کارایی عایق را از دست می دهند) و در گرما نرم می شوند (خطر افت بیش از حد) ، JGX-0160D-48یک طناب سیم فولاد ضد زنگ دارای تغییرات کمی در سفتی بین -40°C و +120°C است.این ثبات حرارتی نیاز به تنظیم فصلی را از بین می برد و حفاظت مداوم از ارتعاش در تجهیزات بیرونی، امکانات غیر گرم،و کاربردهای تجهیزات با دمای بالا.

مشخصات فنی

کاربردهای معمول صنعتی

• واحد های کنترل هوا و تهویه مطبوع:جدا کردن ارتعاش فن و کمپرسور از سازه های ساختمان، کاهش انتقال سر و صدا فرکانس پایین در تاسیسات تجاری و صنعتی.
• ژنراتورهای صنعتی:از مجموعه ژنراتورها در برابر ارتعاشات خود به خود و شوک های خارجی محافظت می کند و عمر حامل ژنراتور را افزایش می دهد.
• کمپرسورهای متقابل:به فرکانس نبض های مشخص کمپرسورهای پیستون که در آن جداکننده های تک محوری نمی توانند حالت نوسانات جانبی را ضبط کنند، پاسخ می دهد.
• تجهیزات اندازه گیری دقیق:CMM ها، سیستم های بازرسی نوری و ترازو آزمایشگاهی از انزوا تمام محور بهره مند می شوند که دقت اندازه گیری را در محیط های کارخانه حفظ می کند.
• کابینت های کنترل و محفظه های الکتریکی:از PLC های حساس، VFD ها و منطق رله ها در برابر ارتعاشات محیط ماشین آلات محافظت می کند که می تواند منجر به تماس و شکست زودرس شود.
• مجموعه های پمپ صنعتی:جداسازی هر دو مجموعه پمپ موتور و موتور در درمان آب، پردازش شیمیایی، و انتقال روغن.

تضمین کیفیت و آزمایش

هر جدا کننده JGX-0160D-4.8A در زیر ساخته شده استاستاندارد ISO 9001:2015مدیریت کیفیت گواهی شده. آزمایش تولید شامل:

• بررسی انحراف بار ایستاتیک در 100 درصد از ظرفیت نامی
• بازرسی یکسانی تنش طناب سیم در تمام 6 کویل
• انطباق ابعاد با تحمل های طراحی
• بازرسی پایان سطح برای ثبات الکتروپولیش
• ردیابی دسته با گواهی کامل مواد در صورت درخواست در دسترس است

پروتکل های تست سفارشی شامل پاک کردن فرکانس خاص، آزمایش شاک پالس یا قرار گرفتن در معرض محیط زیست می تواند برای الزامات صلاحیت OEM گنجانده شود.

یادداشت نصب

JGX-0160D-4.8A از طریق سوراخ های صفحه پایه در یک پیکربندی Base-to-Base یا Base-to-Equipment نصب می شود.

• اطمینان حاصل کنید که سطح نصب صاف و سفت است تا از تحریف پیش بارگیری جلوگیری شود
• توزیع بار به طور مساوی در هنگام استفاده از جداکننده های متعدد تحت یک پایه تجهیزات
• بررسی کنید که وزن پشتیبانی شده کل در حدود 40~80% از ظرفیت نامی ترکیبی برای بهترین کارایی عایق بندی قرار دارد.
• اجازه می دهد تا فضای کافی در اطراف سیم طناب کویل برای انحراف نامحدود تحت فشار ضربه

پرسش های مکرر

سوال: JGX-0160D-4.8A در مقایسه با محافظ های لاستیکی چگونه است؟
پایه های لاستیکی با گذشت زمان به دلیل اکسیداسیون، قرار گرفتن در معرض اوزون و خستگی چرخه ای به طور قابل پیش بینی تخریب می شوند که به طور معمول در محیط های صنعتی هر 3 تا 5 سال یکبار نیاز به تعویض دارند.تمام فلزی JGX-0160D-4.8A هیچ مکانیسم تخریب در حالت کار عادی ندارد و در میان دمای شدید، سفتی ثابت تری را فراهم می کند.

سوال: آیا این جداکننده می تواند در فضای باز استفاده شود؟
بله. مواد SS304 و اتمام الکتروپلیس شده مقاومت قوی نسبت به باران، رطوبت و قرار گرفتن در معرض اشعه UV را فراهم می کنند.لطفاً به راهنمای کاربرد ما در محیط های خشن مراجعه کنید (به JGX-0160D-4 مراجعه کنید).8A صفحه محصول دریایی/بحری)

سوال: حداقل مقدار سفارش چقدر است؟
سفارشات استاندارد از 10 قطعه شروع می شود. برای نمونه اولیه یا مقدار واجد شرایط، لطفا با تیم فروش ما برای تنظیم نمونه گیری تماس بگیرید.

س: آیا کالیبراسیون بار سفارشی در دسترس است؟
بله ️ طول طناب سیم، تعداد کویل ها و هندسه نصب را می توان برای الزامات بار خاص سازگار کرد.با ما تماس بگیرید با محدوده بار هدف و محدودیت های نصب برای یک پیشنهاد پیکربندی سفارشی.
