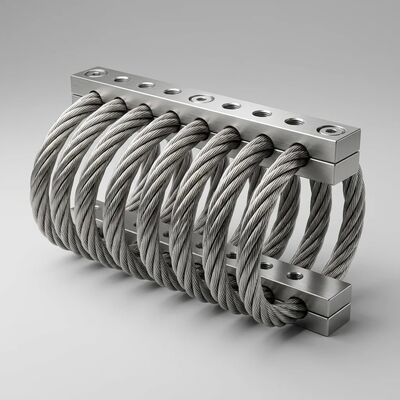

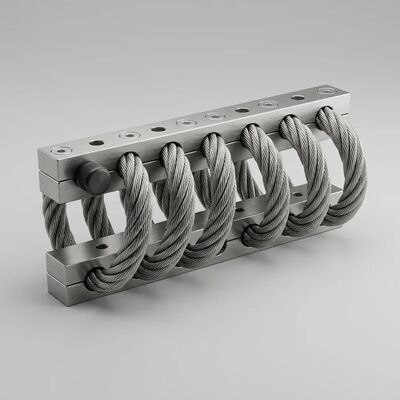

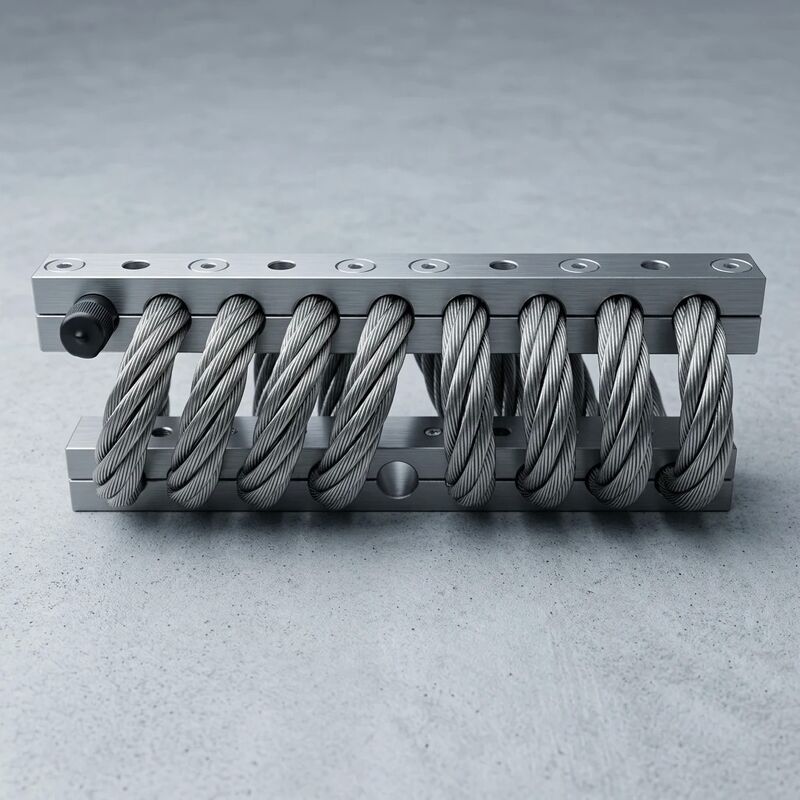

عایق سیم طناب کنترل لرزش JGX-2228D-1250B برای مدیریت انحراف دقیق

جداکننده طناب سیمی کنترل لرزش ایمن JGX-2228D-1250B

در مهندسی ارتعاش، یک مبادله دائمی بین عملکرد میرایی و قابلیت پیش بینی وجود دارد. دمپرهای هیدرولیک ضرایب میرایی بالا و قابل تنظیم را ارائه می دهند، اما آب بندی های سیال را معرفی می کنند که نشت می کنند، ویسکوزیته ای که با دما تغییر می کند و حفره ای که ناپیوستگی های نیروی غیر خطی ایجاد می کند. پایه‌های الاستومری ساده و ارزان هستند، اما سفتی و میرایی را نشان می‌دهند که با زمان، دما و تاریخچه کرنش تغییر می‌کند و پاسخ دینامیکی سیستم جداسازی را به یک هدف متحرک تبدیل می‌کند. JGX-2228D-1250B این مبادله را با لنگر انداختن آن حل می کندکنترل ارتعاش بدون خرابیدر مکانیزم فیزیکی که به طور همزمان دارای عملکرد بالا و ذاتاً پایدار است: اصطکاک کولن بین سیم های فولادی.

مکانیسم میرایی: 133 رابط اصطکاک به صورت موازی

سیم طناب 8.0 میلی متری JGX-2228D-1250B به صورت یک رشته 7*19-هفت دسته ساخته شده است که هر کدام شامل نوزده سیم فولادی AISI 316L مجزا و مجموعاً 133 رشته در یک مقطع طناب است. هنگامی که مارپیچ تحت ارتعاش خارجی تغییر شکل می‌دهد، سیم‌های مجاور درون هر دسته رشته‌ای در مقیاس میکروسکوپی روی یکدیگر می‌لغزند. این لغزش بین سیمی انرژی جنبشی (ارتعاش) را از طریق اصطکاک کولن خشک به گرما تبدیل می کند.

ویژگی های کلیدی این مکانیسم میرایی:

• افزونگی توزیع شده: نیروی میرایی در 133 رابط تماس موازی ایجاد می شود. هیچ رابط واحدی بیش از 0.75 درصد از کل ظرفیت میرایی را تشکیل نمی دهد. خرابی هر سیم منفرد - تقریباً غیرممکن آماری در حد خستگی - میرایی کل را کمتر از 1٪ کاهش می دهد و حفظکنترل ارتعاش بدون خرابیتابع
• عدم حساسیت به دما: ضریب اصطکاک فولاد ضد زنگ 316L بر روی خود کمتر از 10% در محدوده عملیاتی -40 تا +180 درجه سانتیگراد متفاوت است. در مقابل، ویسکوزیته سیال میرایی سیلیکونی می‌تواند با ضریب 20 در طول یک بازه تغییر کند، که باعث می‌شود یک دمپر سیال در هنگام شروع سرد بیش از حد میرا شود و در دمای کار کمتر میرا شود.
• وابستگی دامنه (مفید): در دامنه‌های ارتعاش کم (معمولاً در عملکرد ماشین‌های دوار معمولی)، لغزش بین سیم حداقل است و جداکننده به‌عنوان یک فنر عمدتاً الاستیک با اتلاف انرژی کم رفتار می‌کند - با حفظ راندمان جداسازی با قابلیت انتقال بالا. با افزایش دامنه (رویدادهای شوک، گذرای راه‌اندازی)، لغزش به تدریج درگیر می‌شود و نسبت میرایی مؤثر را از تقریباً 0.15 به 0.25 برای جذب انرژی ورودی بزرگ‌تر افزایش می‌دهد.
• با افزایش سن، تخریب صفر استبرخلاف پلیمرهای ویسکوالاستیک که در آن شبکه مولکولی با زنجیره بلند از طریق اکسیداسیون، بریدگی زنجیره و تغییرات چگالی پیوند متقابل تخریب می‌شود، ساختار فلزی کریستالی فولاد 316 لیتری در دماهای زیر آستانه تبلور مجدد (> 500 درجه سانتیگراد) در طول زمان تکامل نمی‌یابد. عملکرد میرایی در سال 15، برای تمام اهداف عملی، با عملکرد میرایی در روز 1 یکسان است.

انحراف دقیق: ± 3٪ واحد به واحد، 100٪ تست شده

کنترل دقیق انحرافرشته مهندسی است که تضمین می کند زمانی که یک بار استاتیکی خاص اعمال می شود، جابجایی حاصل قابل پیش بینی است - نه فقط از معادلات طراحی، بلکه از واحد تولید شده واقعی در دست کاربر. JGX-2228D-1250B به 3% ± تغییر انحراف استاتیک واحد به واحد دست می‌یابد که در هر واحد قبل از سریال‌سازی تأیید شده است.

چرا این تلورانس در سیستم های نصب چند نقطه ای اهمیت دارد:

یک اسکید کمپرسور 2400 کیلوگرمی را در نظر بگیرید که توسط چهار پایه JGX-2228D-1250B پشتیبانی می شود که هر کدام 600 کیلوگرم بار ساکن را حمل می کنند. در این بار، انحراف استاتیک اسمی تقریباً 12 میلی متر است. با تحمل 3% ±، بدترین حالت انحراف در بین چهار پایه 11.64 میلی متر تا 12.36 میلی متر است - حداکثر اختلاف ارتفاع اتصال به پایه 0.72 میلی متر. در یک فاصله نصب معمولی 800 میلی‌متری، این شیب زاویه‌ای تقریباً 0.05 درجه ایجاد می‌کند که در محدوده تحمل هم‌ترازی تقریباً همه کوپلینگ‌های شافت انعطاف‌پذیر استاندارد است (معمولاً 0.25-1.0 درجه بسته به نوع کوپلینگ). جفت عامل محدود کننده نیست. پایه‌ها به اندازه‌ای دقیق هستند که تراز کوپلینگ را بدون لرزش حفظ کنند.

فرآیندهای تولیدی که این سازگاری را ارائه می دهند:

• سیم پیچ CNC سیم بکسل: کنترل کشش حلقه بسته در طول شکل دهی مارپیچ، هندسه سیم پیچ را در محدوده تغییرات گام ± 0.3 میلی متر حفظ می کند.
• ماشینکاری بلوک گیره دقیق: جیب های طناب گیر در بلوک های گیره 6061-T6 با ماشینکاری CNC با تحمل ابعادی ± 0.02 میلی متر ساخته شده اند که فشار دور یکنواخت را روی طناب در دو انتها تضمین می کند.
• تأیید منحنی بار-انحراف 100٪: هر واحد سری شده روی یک پایه تست سروو هیدرولیک کالیبره شده نصب می شود و در معرض یک رمپ بار از صفر تا 1300 کیلوگرم قرار می گیرد در حالی که انحراف توسط یک سنسور جابجایی لیزری با وضوح 0.01 میلی متر اندازه گیری می شود. منحنی حاصل به صورت دیجیتالی با مرجع اصلی مقایسه می شود. واحدهای بیش از باند انحراف 3% به طور خودکار رد می شوند و برای بررسی علت اصلی قرنطینه می شوند.
• کنترل فرآیندهای آماری: داده های انحراف در سطح دسته ای در نمودارهای کنترلی ردیابی می شوند. تغییر در انحراف متوسط ​​یا افزایش واریانس، تنظیمات فرآیند قبل از تولید را پیش از تولید غیر منطبق آغاز می کند.

سختی سه ناحیه ای: نرم در کروز، سفت در هنگام ضربه

نرخ فنر استاتیک JGX-2228D-1250B یک عدد واحد نیست. این یک منحنی با سه ناحیه مجزا است که توسط وضعیت فیزیکی مارپیچ طناب سیمی تحت بارگذاری پیش رونده تعیین می شود:

این منحنی پیشرونده با ارزش ترین مشخصه دینامیکی جداساز است. در طول عملیات عادی در منطقه I یا II، سختی دینامیکی پایین بازده انزوا بالایی را فراهم می‌کند - بیش از 85 درصد انرژی ارتعاش در فرکانس‌های بالاتر از 1.4* فرکانس طبیعی مسدود می‌شود. هنگامی که یک رویداد شوک یا گشتاور راه‌اندازی گذرا، پایه را به منطقه III هدایت می‌کند، افزایش سفتی ناگهانی جابجایی را تا حداکثر 22 میلی‌متر بدون تماس فلز با فلز، کف سیال یا خرد شدن الاستومر محدود می‌کند. هیچ گیره خارجی برای تنظیم، هیچ شکاف خالی برای تنظیم، و هیچ فنر تکمیلی برای تنظیم وجود ندارد. عنصر مارپیچ منفرد دامنه دینامیکی کامل را کنترل می کند.

داده های عملکرد پویا

مشخصات فنی

کاربردهای دقیق و بحرانی

• مراکز ماشینکاری CNC و ماشین آلات سنگ زنی: دقت هندسی ماشین ابزار بستگی به حفظ سطح پایه در عرض چند ثانیه قوس دارد. تحمل انحراف اتصال ± 3% تضمین می کند که بستر دستگاه به تدریج با ته نشین شدن پایه ها کج نمی شود و دقت موقعیت یابی حجمی را که در طول آزمایش پذیرش کارخانه تأیید شده است حفظ می کند.
• دستگاه های اندازه گیری مختصات (CMM): تجهیزات آزمایشگاهی مترولوژی با عدم قطعیت اندازه گیری زیر میکرون نمی توانند جابجایی کوه را بین فواصل کالیبراسیون تحمل کنند. ویژگی خزش صفر JGX-2228D-1250B تمام فلزی، افتادگی پیشرونده آهسته (μm/ماه) معمولی پایه‌های الاستومری تحت بار استاتیکی پیوسته را حذف می‌کند و کالیبراسیون فضایی CMM را بدون شیم کردن مجدد حفظ می‌کند.
• ماشین های متعادل کننده دقیقتعادل دینامیکی روتورهای توربین، میل لنگ و دوک های پرسرعت مستلزم آن است که خود ماشین متعادل کننده از ارتعاش کف جدا شود و در عین حال در موقعیت سفت و سخت باقی بماند. منحنی سفتی پیشرونده ایزوله را در طول فاز اندازه‌گیری تعادل (ورودی با دامنه کم) فراهم می‌کند و در عین حال در برابر جابه‌جایی نیروهای نامتعادل روتور در طول چرخش مقاومت می‌کند.
• لیتوگرافی نیمه هادی و ابزار بازرسی: پله های ویفر و سیستم های بازرسی پرتو الکترونی در کارخانه های نیمه هادی با تلورانس موقعیت یابی اندازه گیری شده در نانومتر عمل می کنند. ساختار تمام فلزی، خروج گازهای روان کننده ها و ترکیبات آلی فرار (VOCs) را از پایه های الاستومری که می توانند بر روی سطوح نوری متراکم شوند، حذف می کند، در حالی که تحمل انحراف دقیق، تراز ابزار را با طبقه فرعی ایزوله شده از لرزش تاسیسات حفظ می کند.
• جداول تداخل سنج و اپتیک لیزری: آزمایش‌های نوری در سطح تحقیقاتی با کمپین‌های اندازه‌گیری چند روزه به مانت‌هایی نیاز دارند که در طول آزمایش جابجا نشوند. معماری تمام فلزی JGX-2228D-1250B، تغییر ارتفاع آهسته را که به تدریج مسیرهای پرتو را در طول ساعت ها یا روزها ناهماهنگ می کند، حذف می کند.
• ماشین آلات بسته بندی و چاپ با سرعت بالا: ماشین‌های چاپ فلکسوگرافی و دستگاه‌های کارتن‌سازی با چرخه بالا، شوک تکراری را با سرعت 200 تا 600 دور در دقیقه ایجاد می‌کنند. رتبه خستگی 2 میلیون چرخه در بار نامی، فواصل خدمات اندازه گیری شده را در سال ها، نه ماه ها، در محیط های تولید مداوم 3 شیفت تضمین می کند.

نسبت سفتی دینامیک به استاتیک: چرا 1.1-1.3 مهم است

بیشتر جداسازهای الاستومری دارای نسبت سفتی دینامیکی به استاتیکی 1.5-2.5 هستند، به این معنی که مانت تحت ارتعاش 50 تا 150 درصد سفت تر از تحت بار استاتیکی است. این امر طراحی سیستم جداسازی را پیچیده می‌کند زیرا فرکانس طبیعی در حین کار (که اثربخشی جداسازی را تعیین می‌کند) بالاتر از پیش‌بینی محاسبات استاتیک ساده است. نسبت JGX-2228D-1250B 1.1-1.3 در میان کمترین مواردی است که بدون کنترل فعال قابل دستیابی است، زیرا اصطکاک کولن بین سطوح فلزی نسبت به تغییر شکل ویسکوالاستیک پلیمرهای لاستیکی حساسیت نرخ کرنش بسیار کمتری را نشان می دهد. هنگامی که یک مهندس فرکانس طبیعی را از منحنی بار-انحراف استاتیکی محاسبه می‌کند، فرکانس طبیعی عملیاتی تقریباً بین 5 تا 15 درصد مقدار پیش‌بینی‌شده خواهد بود - یک نقطه شروع دقیق به جای یک تخمین درشت.

بسته اسناد کارخانه

هر JGX-2228D-1250B با منحنی آزمایش انحراف بار جداگانه (دیجیتال یا چاپی، به دلخواه مشتری)، گواهی حرارتی 316L بر اساس EN 10204 3.1، گواهی بیلت 6061-T6 و گزارش دسته ای آنودایز ارائه می شود. تمامی مدارک با شماره سریال حک شده لیزری روی بدنه گیره کلید می شوند. این مجموعه مستندات از ممیزی انطباق با مقررات، بازرسی ورودی مشتری و برنامه های صلاحیت تجهیزات در صنایع از جمله تولید برق، نفت و گاز و فرآیندهای تایید انجمن طبقه بندی دریایی پشتیبانی می کند.
