عایق‌کننده لرزش طناب سیمی JGX-2228D-1250B برای برنامه‌های کاربردی در محدوده بار گسترده وصل و بازی

JGX-2228D-1250B جداکننده لرزش سیم سیم ضد شکست

خرابی تجهیزات صنعتی دارای دو علت اصلی است که محصولات عایق سازی لرزش می توانند از آن جلوگیری کنند یا ایجاد کنند.و چسبنده ها را گشاده می کند.دومين مورد، ظريف تر است: خود نصب لرزش، نقطه شکست در هنگام پاره شدن استاتومرها، از دست دادن بار مقدماتي در حال حرکت لاستيک،یا یک قاب نصب شده برای یک کلاس وزن در زیر یک ماشین از یک کلاس متفاوت نصب شده است.. JGX-2228D-1250B طراحی شده است تا هر دو حالت شکست را به طور همزمان از بین ببرد1 محدوده بار با یک شماره قطعه.

مسیر حمل ایمن: چرا نمی تواند جدا شود

هر پایه ای از لاستومر معمولی دارای یک آسیب پذیری طراحی پنهان است: عنصر لاستیکی همزمان بهار، خنک کننده،و تنها ارتباط ساختاری بین تجهیزات و پایهشکست اتصال در رابط لاستیک به فلز که توسط چرخه حرارتی، حمله اوزون یا فشار کششی ایجاد می شود، تنها مسیر بار را قطع می کند.

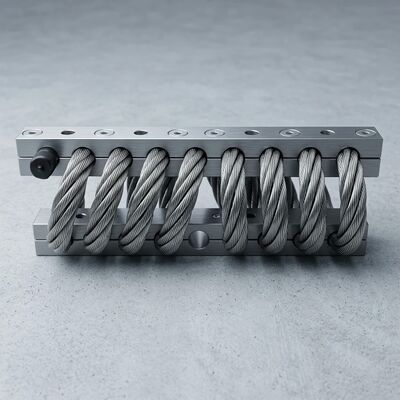

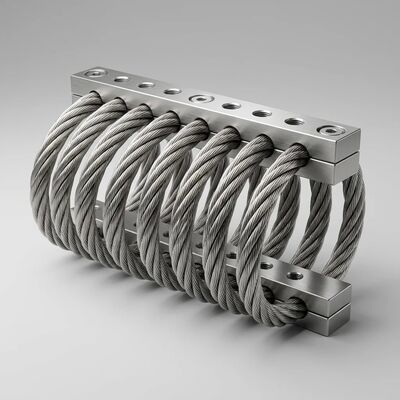

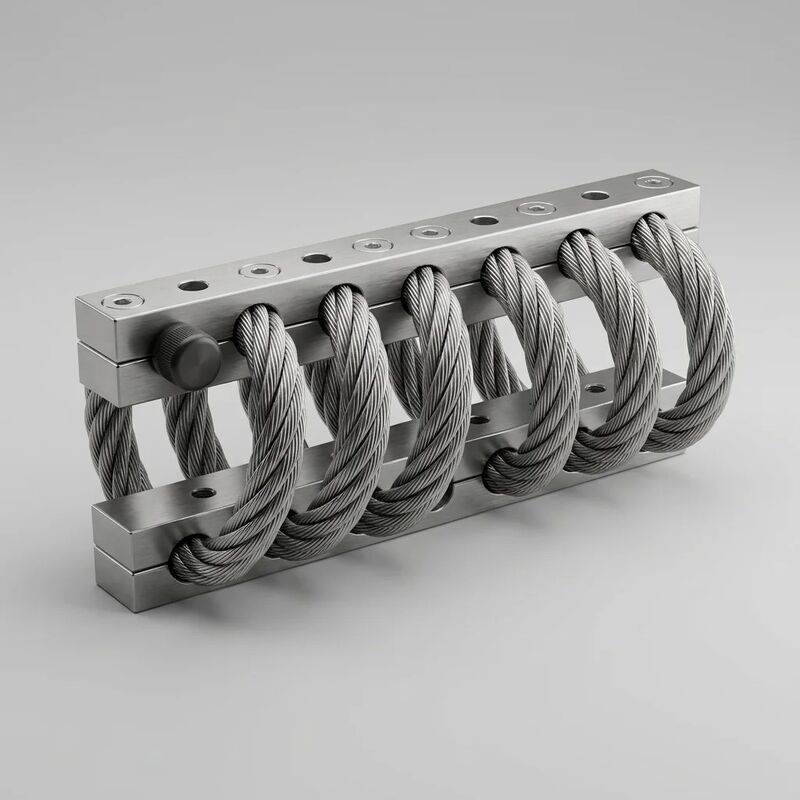

JGX-2228D-1250B از بین می رود این معماری نقطه واحد شکست از طریق آنطراحی ساختاری بی عیب. مسیر بار این است: بولت نصب → بلوک کلیمپ آلومینیومی 6061-T6 (بالا) → هلیکس سیم 10 کویل 316L → بلوک کلیمپ آلومینیومی 6061-T6 (پایینی) → بولت نصب → پایه.هر عنصر در اين زنجیره فلزي است، به طور مکانیکی با هم قفل شده و قادر به از بین بردن آنها نیستند چون هیچ گونه پیوند وجود ندارد.طناب توسط نیروی کلیمپ محوری در سراسر قطر آن در هر دو سر گرفته می شود. آن را نمی تواند از کلیمپ ها تحت هر بار کششی که خود طناب می تواند تحمل کند بیرون بکشد..

در داخل خود هلیکس، افزایشی در 133 سیم فولادی جداگانه (7 رشته * 19 سیم در هر رشته) توزیع می شود.شکستگی هر سیم واحد، یک اتفاق بسیار بعید با توجه به مقاومت خستگی مواد 316L، مساحت برش قطعی طناب را به صفر کاهش می دهد..75٪، 132 سیم باقی مانده همچنان بار استاتیک را حمل می کنند و از طریق رابط تماس بین رشته های سالم خود خنک کننده اصطکاک کولوم را فراهم می کنند.این یک عامل ایمنی طراحی شده در اضافه شده به یک معماری اساسا آسیب پذیر نیست؛ این یک خاصیت ذاتی از سیم رشته ای است: تقسیم بار در سراسر هر رشته تشکیل دهنده، بدون مکانیزم برای شکست یک رشته تک برای گسترش.

پیامد عملی: اپراتورها می توانند JGX-2228D-1250B را برای تجهیزات که در آن خرابی نصب باعث یک حادثه ایمنی یا قطع تولید غیرقابل قبول می شود، مشخص کنند.بدون اضافه کردن محدودیت های ثانویهجداکننده پشتیبان خودش است.

نصب در 15 دقیقه: پلگ و پلی توسط طراحی

نصب نصب ارتعاش به طور تاریخی یک کار دقیق است که نیاز به شاخص های دایره تراز، مخزن shim و قضاوت تجربه ای دارد.JGX-2228D-1250B نصب را به عنوان یکپلگ و پلیبه چهار دلیلی:

1. حفره های بزرگ: سوراخ های Ø12.5 میلی متری بر روی یک بولت استاندارد M12 ±2 میلی متری از تحمل موضعی جانبی را فراهم می کنند.بغل ها رو بذاريد بيرون، و فضای خالی اشتباه موقعیت را جذب می کند.
2. نیازی به فشرده سازی قبلی نیست: برخلاف جدا کننده های بهار که باید به ارتفاع نصب شده خاص بارگذاری شوند (که نیاز به اندازه گیری فشرده سازی بهار تحت بار ثابت دارد)منحنی سفتی تدریجی JGX-2228D-1250B به معنای خودسطح شدن نصب تحت وزن خود تجهیزات است.اگر یکی از گوشه ها به دلیل یک پایه نابرابر 1.5 میلی متر پایین تر از دیگری قرار گیرد، تفاوت سفتی به اندازه کافی کوچک است که تقسیم بار در میان مانت ها در محدوده های قابل قبول باقی می ماند.
3. صفحه های مساوی ماشینکاری: هر دو بلوک کلیمپ دارای سطوح نصب هستند که به اندازه 0.05 میلی متر مسطح هستند.اجرا کردن یک بولت از طریق سوراخ و چرخش آن را به 80 N · m تولید پیش بار یکسان در سراسر چهره کلیمپ بدون درخشش، چون هیچ شکافی برای بسته شدن وجود ندارد و هیچ لایه ای سازگار برای فشرده سازی غیر یکنواخت وجود ندارد.
4. فقط ابزار استاندارد: M12 سوکت هکس یا بولت های سر هکس، یک کلید گشتاور کالیبر شده، و واشر های مسطح.یک تکنسین تعمیر و نگهداری با آموزش پایه ابزار دستی می تواند در یک پنجره شیفت برنامه ریزی شده یک مجموعه کامل از پایه ها را جایگزین کند.

صرفه جویی در زمان قابل اندازه گیری است. تعویض چهار قرارگاه لاستومری در یک کمپرسور معمولاً مستلزم: جدا کردن قرارگاه های قدیمی (10 دقیقه) ، تمیز کردن صفحات پایه خوردگی (15 دقیقه) ،قرار دادن و شیمینگ نصب های جدید به سطح (45 دقیقه)، بولت کردن و تورک کردن (10 دقیقه) ، بررسی تراز (15 دقیقه) ٪ کل حدود 95 دقیقه. همان اسکید با JGX-2228D-1250B: بولت قدیمی (10 دقیقه) ، موقعیت جدید (5 دقیقه)پیچ و چرخش (۱۵ دقیقه)در یک محیط تولید که زمان توقف در هر ساعت 2،000-5،000 دلار هزینه دارد،تفاوت ۶۰ دقیقه ای در هر اسکید، هزینه ی چسب ها را در اولین چرخه ی تعویض پرداخت می کند.

یک کوه، ۱۲ به ۱ محدوده حمل

JGX-2228D-1250Bمحدوده ظرفیت بارگذاری گستردهاز 100 تا 1200 کیلوگرم با ارائه گزینه های متعدد سرعت بهار به دست نمی آید. این در منحنی سفتی غیرخطی هندسه سیم مارپیچی ذاتی است. در بارهای سبک (100 ٪ 300 کیلوگرم) ،کویل ها در درجه اول از خم شدن لاستیکی رنج می برند، تقریبا 45 ٪ 90 N / mm. به عنوان بار افزایش می یابد در محدوده متوسط (300 ٪ 800 کیلوگرم) ، فشرده سازی رشته در هر کویل یک عنصر سفتی دوم را اضافه می کند،افزایش سرعت موثر به حدود 90 ‰ 270 N/mmبیش از 800 کیلوگرم، سفت شدن هندسی هلیکس کاملا فشرده غالب می شود و بالاترین سیستم سفتی را تا 545 N / mm تولید می کند. جداکننده به تدریج با افزایش بار سفت می شود،که قدرت نیروی خود را به وزن اعمال شده بدون هیچ مکانیسم تنظیم کننده ای متناسب می کند.

برای یک مدیر تعمیر و نگهداری که نظارت بر 30 دستگاه چرخان از یک پمپ سانتریفیوژ 250 کیلوگرم تا یک کمپرسور پیچ 2،800 کیلوگرم (4 نصب * 700 کیلوگرم هر یک) ،JGX-2228D-1250B کل ناوگان را با یک شماره بخش پوشش می دهد. یک مورد خط خرید. یک مجموعه از مشخصات گشتاور. یک روش نصب. ساده سازی موجودی، آموزش،و مدیریت قطعات یدکی موجب صرفه جویی در عملیات می شود که هر ساله مستقل از عملکرد جداسازی ارتعاش خود افزایش می یابد.

مشخصات فنی

حوزه های کاربردی

• ایستگاه های کمپرسور صنعتی: بسته های کمپرسور متقابلی و پیچ (200000 کیلوگرم وزن کل) در کارخانه های پتروشیمی، تاسیسات پردازش گاز و سیستم های خنک کننده.طراحی 10 کویل امضای پالساسیون فرکانس پایین ماشین های متناوب را بدون تقویت در هارمونیک سرعت 1 * و 2 * مدیریت می کند.
• مجموعه های ژنراتور دیزل و گاز: ژنراتورهای حالت آماده و قدرت اصلی از 50 kVA تا 600 kVA،در صورتی که محدوده بار گسترده نیاز به ذخیره کردن SKU های نصب جداگانه برای اندازه های مختلف قاب ژنراتور در ناوگان اجاره یا خدمات را از بین ببرد.طراحی بولت از طریق فراهم می کند تا اتصال مثبت برای محدودیت لرزه ای بدون سخت افزار اضافی.
• پمپ های صنعتی: مجموعه های پمپ سانتریفیوژ چند مرحله ای، حفره ای پیشرفته و دیافراگم در تصفیه آب، تخلیه آب معدن و برنامه های انتقال شیمیایی.منحنی سفتی تدریجی نیروهای واکنش فشار هیدرولیکی را که بار ثابت موثر را در طول شروع و خاموش شدن پمپ تغییر می دهند، پذیرفته می شود.
• تجهیزات اتاق موتورهای دریایی: تکیه های انعطاف پذیر موتور محرک، پشتیبانی از گیربکس و پایه های ژنراتور کمکی در قایق های کار، کشتی های کش و کشتی های انتقال خدمه.ساخت تمام-316L با کلیمپ های سخت آنودیزه مقاوم در برابر سوراخ اسپری نمک و خوردگی گالوانیک در جو اتاق موتور بدون پوشش های محافظتی که نیاز به بازرسی و تجدید دارند.
• نصب کابین های سنگین خارج از بزرگراه: انزوا کابین اپراتور در حفاری های ساختمانی، بارگذاری چرخ ها، بولدوزرها و ماشین های برداشت کشاورزی که محدودیت های قرار گرفتن در معرض لرزش کل بدن توسط استانداردهای بهداشت شغلی تنظیم شده است.مسیر بارگذاری بی خطر اطمینان از حفظ کابین در سناریوهای سرنگونی را تضمین می کند.
• پایه های فن و فنر صنعتی: فن های بزرگ سانتریفیوژ و محوری (500 ≈ 3000 کیلوگرم) در کوره های سیمان، سیستم های پاکسازی گرد و غبار فولاد و نیروگاه های نیروگاه.سفتی تدریجی تحمل بارگذاری تکان از حوادث افزایش بدون آسیب نصب.

اقتصاد ساده سازی موجودی

یک تاسیسات صنعتی متوسط با 50 دستگاه چرخش در 8 کلاس وزن به طور معمول 4 ٪ 7 شماره قطعات مختلف ارتعاش را ذخیره می کند. هر SKU نشان می دهد:یک مورد خط خرید با حداقل مقدار سفارش و زمان تحویل؛ قرار دادن قفسه در انبار؛ نیاز به آموزش برای کارکنان تعمیر و نگهداری برای دانستن اینکه کدام نصب مناسب کدام دستگاه است؛و خطر نصب نادرست در صورت استفاده ناخواسته از یک نصب از سطل اشتباه.

جمع آوری به JGX-2228D-1250B در سراسر محدوده 100-1200 کیلوگرم در هر نصب، موجودی نصب را به یک یا دو SKU کاهش می دهد. صرفه جویی مستقیم در مدیریت خرید، فضای انبار،و خطر سوء استفاده فوری است. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

ردیابی و کیفیت

هر JGX-2228D-1250B با لیزر روی بدن کلیمپ آلومینیومی سریالیزه می شود. پرونده کیفیت شامل گواهینامه حرارتی 316L، گواهینامه دسته بندی 6061-T6، دفترچه روند آنودیز،منحنی آزمون 100٪ بار انحراف، و سوابق بازرسی ابعاد به صورت دیجیتالی بایگانی شده و با شماره سریال برای عمر خدمت محصول قابل جستجو است.تولید گواهی شده 2015 با ردیابی کامل دسته مواد از مواد اولیه دریافت کننده تا بسته بندی نهایی.
