عایق لرزش طناب سیمی چند محوره JGX-1598D-657B برای حفاظت از تجهیزات دارای گواهینامه محیطی خشن

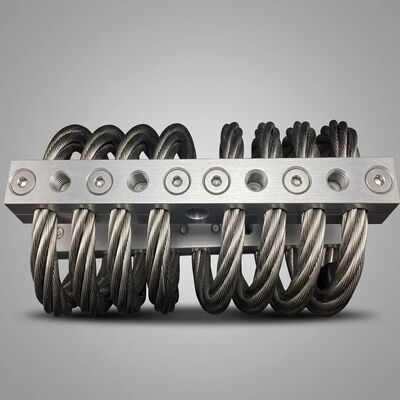

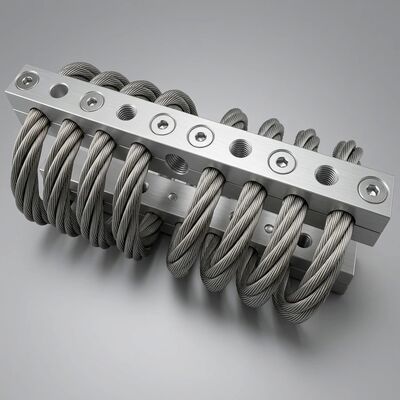

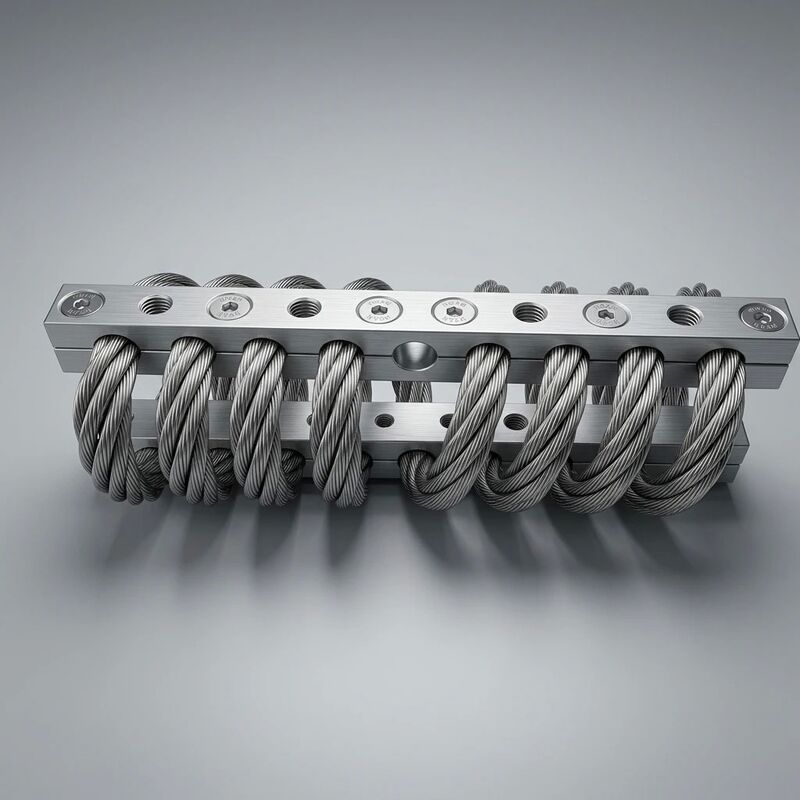

JGX-1598D-657B جدا کننده لرزش سیم سیم چند محوری

بیشتر محصولات عایق سازی لرزش برای یک جهت بارگذاری اصلی طراحی شده اند. دنیای واقعی به این شکل کار نمی کند.یک ژنراتور در یک پلت فرم دریایی می بیند که از حرکت موج حرکت می کنددر یک معدن صحرایی، یک موتور خردکننده در اثر برخورد معدن، ضربه عمودی را تجربه می کند و ضربه جانبی را از واکنش چرخش قطب چرخ دنده ی کمربند دریافت می کند.یک واحد فن کویل در یک کارخانه شیمیایی mezzanine تحمل هر دو ارتعاش های ساختاری و لرزش ناشی از بادنصب جداکننده های جداگانه برای هر محور پرهزینه است، فضای ناکارآمد است و مسیرهای سفتی متضاد را معرفی می کند.

JGX-1598D-657B این مسئله را با یک هلیکس سیم کشی 8 کویل متماثل که به عنوان یکجذب شوک چند محوریعنصر: فشرده سازی، برش و بار رول به طور همزمان توسط همان ساختار فیزیکی اداره می شود. بدون دامپر های کمکی. بدون فریم های نصب چند مرحله ای. یک واحد، سه محور، حفاظت مداوم.

چگونه جداسازی چند محور در یک هلیکس کار می کند

راز آن در هندسه طناب سیم پیچ است. وقتی یک بهار کویل فشرده می شود، فقط به بار محوری پاسخ می دهد. یک میله چرخش فقط به ورودی چرخش پاسخ می دهد. در حالی که یک حلقه طناب سیم،در حالت تغییر شکل متصل شده است: فشرده سازی باعث کوتاه شدن محوری و پیچیدگی جزئی رشته های انفرادی طناب می شود؛ برش باعث خم شدن حلقه هلیکس در ترکیب با لغزش بین رشته ها می شود.بار رول به طور نامتقارن در سراسر بخش حلقه توزیع می شود، در حالی که برخی از رشته ها در تنش قرار می گیرند در حالی که برخی دیگر به فشرده سازی می روند.این رفتار مکانیکی متصل به معنی یک واحد JGX-1598D-657B واحد از انرژی از ورودی لرزش از هر جهت وارد می شود، نه با سه مکانیسم جداگانه، اما با یک پاسخ ساختاری جامع.

برای مهندس طراحی، این معماری سیستم نصب را ساده می کند.در حالی که یک رویکرد سنتی ممکن است چهار جدا کننده عمودی به علاوه دو snubber جانبی به علاوه یک دستگر دکمه (هفت جزء) را مشخص کند، همان تجهیزات اغلب می توانند با چهار واحد JGX-1598D-657B در یک ترتیب مستطیل استاندارد محافظت شوند،هرکدام سهم متناسب خود از انرژی لرزش را در امتداد هر سه محور به طور همزمان جذب می کنند.

گواهینامه محیط زیست خشن: چه معنایی دارد و چگونه تأیید می شود

نامگذاریگواهی محیط خشنتوسط یک رژیم آزمایش مستند شده پشتیبانی می شود، نه قضاوت ذهنی. JGX-1598D-657B تحت ارزیابی های دوام زیست محیطی زیر قرار گرفته است:

اين آزمايش ها تاييد ميکنن که JGX-1598D-657Bو مقاومت در برابر خوردگی پس از قرار گرفتن در معرض شرایط طولانی مدت که می تواند محافظ لاستیکی را در عرض چند هفته شکننده کند و فولاد کربن بدون پوشش در عرض چند روز.

انتخاب مواد برای اتمسفر های فاسد

هر ماده ای در JGX-1598D-657B برای سازگاری گالوانیک در محیط های غنی از کلرید انتخاب شده است.که در حضور کلریدها مقاومت خندق بسیار بالاتر از استاندارد 304 درجه ضد زنگ را فراهم می کندکلاپ های آلومینیومی 6061-T6 دارای یک لایه آنودیزه کننده 25 μm سخت هستند که یک مانع اکسید آلومینیوم عایق الکتریکی ایجاد می کنند.جلوگیری از اتصال گالوانیکی بین طناب ضد زنگ و بدن آلومینیومی حتی زمانی که مجموعه به طور مداوم با اسپری نمک خیس می شود. الکتروپولیش کردن طناب سیم آلودگی های آهن سطحی را که در طول کشیدن سیم و رشته وارد می شوند از بین می برد و ثبات لایه منفعل را بیشتر می کند.نتیجه خالص یک عایق است که می تواند بر روی یک اسکید تجهیزات غیر بسته در یک عرشه باز و کار برای سال ها بدون تخریب مربوط به خوردگی است.

مشخصات فنی کامل

سناریوهای استفاده در زمینه

• پلتفرم های نفت و گاز دریایی: جداسازی پمپ های فرعی، بسته های کمپرسور و مجموعه های ژنراتور اضطراری در تاسیسات باز که اسپری مداوم آب نمک، رطوبت بالا،و عملیات بدون سرنشین 24/7 دسترسی به تعمیرات را غیر عملی می کندساخت معادل IP67 از ورود کلرید به بسته رشته جلوگیری می کند، از بین بردن خوردگی پنهان که در محیط های دریایی قرار دارد.
• عملیات معدن در بیابان و مناطق خشک: محافظت از موتورهای محرک خردکننده، قاب های صفحه نمایش لرزش، و محفظه های حامل سر کانویر از ضربه های ترکیبی و ورود گرد و غبار ظریف. سطح آنودیزه شده در برابر فرسایش شن است،و عدم وجود لوازم چرب به این معنی است که هیچ روان کننده ای با ذرات سیلیس آلوده نیست..
• اتاق های موتور کشتی های دریایی: لرزش موتور اصلی و گیربکس در کشتی های انتقال خدمه، قایق های خلبان و کشتی های باری ساحلی را کاهش می دهد.طراحی تمام فلزی با الزامات ایمنی آتش برای فضاهای ماشین آلات که مواد استالومری قابل احتراق محدود هستند، مطابقت دارد، و مقاومت اسپری نمک تضمین می کند که در رطوبت منطقه بیج زنده بماند.
• نیروگاه های زمین گرمایی و حرارتی: جدا کننده های روغن ترشح کننده توربین بخار، پمپ های تغذیه دیگ و پمپ های گردش آب خنک کننده که دمای محیط در نزدیکی لوله های داغ از آستانه تخریب 80 °C جدا کننده های لاستیکی فراتر می رود.JGX-1598D-657B به طور مداوم در 180 °C بدون از دست دادن خواص مکانیکی کار می کند.
• کارخانه های پردازش صنعتی سنگین: به محرک های مخلوط کننده راکتور شیمیایی، سبد سانتریفیوژ و قاب های آسیاب چکشی که در معرض دود های شیمیایی تهاجمی (HCl، SO2 ،آمونیاک) که جداسازی فلزی تنها گزینه قابل اعتماد برای اطمینان طولانی مدت است..
• تجهیزات مخابراتی و رادار از راه دور: جدا کردن اسکیدهای ژنراتور پشتیبان و تجهیزات پناهگاه واحد های HVAC در تپه های بدون سرنشین و سایت های ساحلی با پنجره های دسترسی محدود به نگهداری،در صورتی که هزینه های لجستیک جایگزینی قطعات نسبت به قیمت واحد هر نصب کوچک باشد.

روش انتخاب و اندازه گیری

اندازه گیری درست JGX-1598D-657B نیاز به دانش از توده تجهیزات پشتیبانی شده، محل مرکز جاذبه نسبت به هواپیما نصب،و فرکانس های تحریک لرزش غالببه عنوان یک دستورالعمل کلی، فرکانس طبیعی جدا کننده تحت بار ثابت اعمال شده باید کمتر از 1/√2 (تقریبا 0.۷۰۷) ضرب به پایین ترین فرکانس تحریک برای دستیابی به انزوا موثربرای یک ژنراتور دیزل با 1500 دور در دقیقه (25 هرتز) selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughمهندسان برنامه های کاربردی WNRLN با هر درخواست، کمک های رایگان اندازه گیری، از جمله محاسبات توزیع بار و توصیه های طرح نصب چند نقطه ای را ارائه می دهند.

ردیابی و اسناد

هر JGX-1598D-657B دارای یک شماره سری منحصر به فرد با لیزر بر روی بدن کلیمپ است.منحنی آزمون بار-کشی، و گزارش بازرسی نهایی بایگانی شده و با شماره سری قابل جستجو است. این بسته اسناد از بازرسی های انطباق با مقررات، بازرسی های بیمه،و برنامه های گواهینامه مجدد تجهیزات بدون نیاز به نمونه گیری مخرب یا تخریب میدان.
