عایق ارتعاش طناب سیمی تمام فلزی JGX-1598D-657B برای ضربه گیر صنعتی بدون نیاز به تعمیر و نگهداری

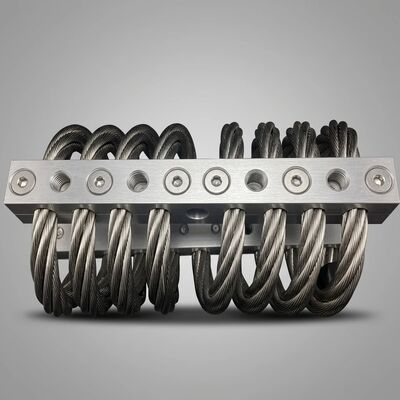

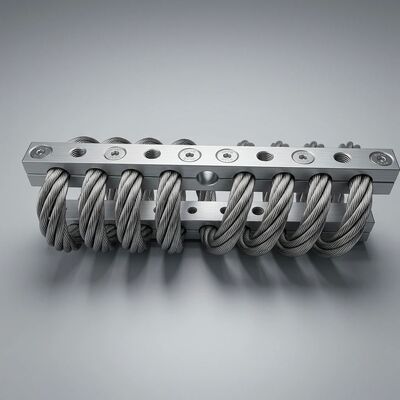

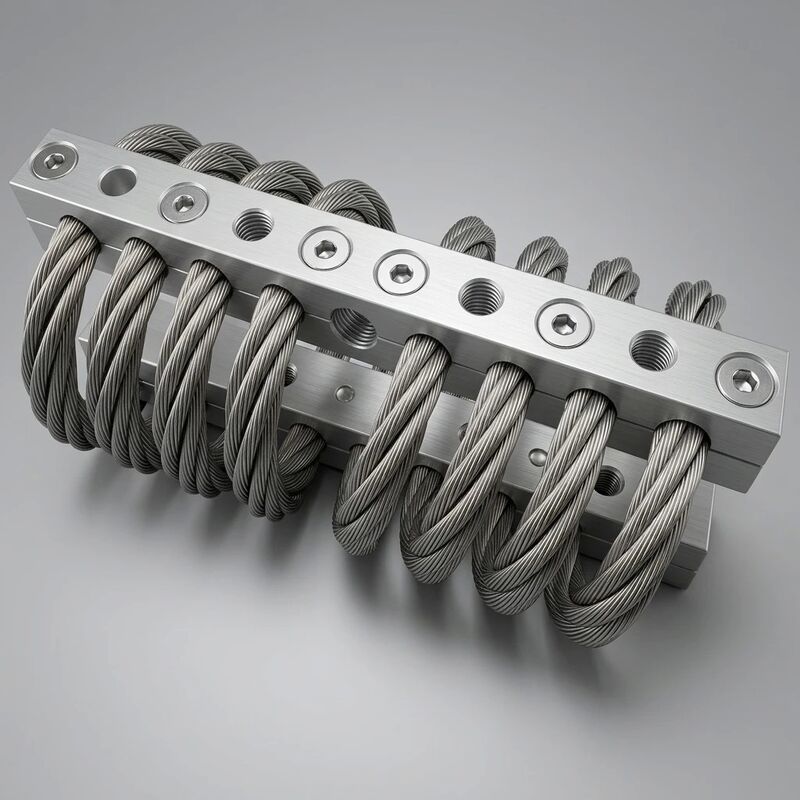

جدا کننده لرزش طناب سیمی تمام فلزی JGX-1598D-657B

JGX-1598D-657B به دسته ای از راه حل های عایق ارتعاش تعلق دارد که در آن هر عنصر باربر و اتلاف کننده انرژی فلزی است - لاستیک صفر، درج الاستومر صفر، اتصالات بدون پیوند. مکانیسم جداسازی هسته یک مارپیچ سیم طناب فولادی ضد زنگ AISI 316L با 8 سیم پیچ است که در هر دو انتها توسط بلوک های آلیاژ آلومینیوم 6061-T6 با ماشینکاری CNC با عملیات سطح سخت آنودایز شده بسته شده است. این معماری تمام فلزی، انتخاب مهندسی تعیین‌کننده‌ای است که آن را از پایه‌های لاستیکی معمولی و مجموعه‌های فنر-دمپر جدا می‌کند: نمی‌تواند خشک شود، نمی‌تواند تحت فشار پایدار خزش کند، و نمی‌تواند سختی خود را از طریق حمله شیمیایی یا پیری حرارتی از دست بدهد.

چرا ساخت و ساز تمام فلزی برای قابلیت اطمینان طولانی مدت اهمیت دارد؟

در یک جداکننده الاستومری معمولی، عنصر لاستیکی به طور همزمان فنر، دمپر و اتصال ساختاری است. هنگامی که هر یک از این عملکردها از بین می رود - از طریق ترک ازن، تورم روغن یا مجموعه فشرده سازی - کل سیستم جداسازی از مشخصات خارج می شود. JGX-1598D-657B این نقش ها را به صورت فیزیکی جدا می کند. مارپیچ طناب سیم نیروی بازگرداننده الاستیک (عملکرد فنر) را از طریق تغییر شکل هندسی رشته های فولادی منفرد که تحت بار روی یکدیگر می لغزند، فراهم می کند. این اصطکاک بین رشته‌ای همچنین مکانیسم اتلاف انرژی اولیه (تابع میرایی) است که نسبت میرایی ثابتی بین 0.15 و 0.25 در سراسر باند فرکانس نامی کامل ایجاد می‌کند. بلوک های گیره آلیاژ آلومینیوم به طور انحصاری به عنوان رابط ساختاری با تجهیزات و پایه عمل می کنند و مشارکت صفر در حلقه میرایی دارند. از آنجایی که هر سه عملکرد توسط عناصر فیزیکی جداگانه ای که در پوشش های طراحی خطی آنها کار می کنند، مدیریت می شوند، عملکرد برای طول عمر کامل پیش بینی شده بیش از 20 سال ثابت می ماند.

عملیات بدون تعمیر و نگهداری: اقتصاد مهندسی

اصطلاحچرخه عمر بدون نیاز به تعمیر و نگهدارییک ادعای بازاریابی نیست، بلکه نتیجه مستقیم انتخاب مواد و حذف حالت شکست است. دفترچه تعمیر و نگهداری را برای یک پایه ارتعاش صنعتی معمولی بیش از 10 سال در نظر بگیرید:

• پایه های لاستیکی: هر 6 ماه یکبار ترک های سطحی را بررسی کنید. تعویض در فواصل 3-5 سال به دلیل فشرده سازی و شکنندگی اکسیداسیون. با خزش لاستیک و از دست دادن بار پیش‌بار، پیچ‌های نصب را دوباره به چرخش درآورید.
• مجموعه های فنر-دمپر: یاتاقان های محوری گریس سه ماهه. مهر و موم های هیدرولیک را برای weepage ماهانه بازرسی کنید. تعویض مایع میرایی هر 2-3 سال؛ بررسی پیش شارژ نیتروژن در واحدهای گازی
• JGX-1598D-657B: هیچ یک از موارد فوق. هیچ نقطه چربی وجود ندارد. هیچ مهر و موم نمی تواند نشت کند. هیچ مایعی نیاز به تعویض ندارد. رشته های طناب سیم توسط لایه غیرفعال الکتروپلی شده محافظت می شوند. گیره های آلومینیومی آنودایز شده در برابر خوردگی گالوانیکی حتی در اتمسفرهای ساحلی و فراساحلی مقاومت می کنند. گشتاور پیچ حفظ می شود زیرا هیچ ماده ویسکوالاستیک بین سطوح گیره نمی خزد.

برای یک اپراتور ناوگان با 200 پایه عایق در سراسر یک خط تولید، حذف این بار تعمیر و نگهداری به معنی صرفه جویی قابل اندازه گیری در ساعات کار تکنسین، موجودی قطعات جایگزین و زمان توقف برنامه ریزی نشده است. مزیت کل هزینه مالکیت (TCO) نسبت به جایگزین های الاستومری معمولاً تفاوت قیمت واحد را در 3 تا 4 سال اول بهره برداری بازپرداخت می کند.

مکانیسم میرایی بالا: اصطکاک بین رشته ای رمزگشایی شده است

JGX-1598D-657B به آن دست می یابدمیرایی بالامشخصه (نسبت میرایی ζ = 0.15-0.25) از طریق یک پدیده فیزیکی به نام میرایی اصطکاکی کولن بین رشته های سیم مجاور در هر طناب. هنگامی که مارپیچ تحت ورودی ارتعاش خارجی تغییر شکل می‌دهد، سیم‌های منفرد درون دسته رشته به صورت میکروسکوپی روی همسایگان خود می‌لغزند. این اصطکاک لغزشی انرژی جنبشی را در فصل مشترک رشته به رشته به گرما تبدیل می‌کند – یک مکانیسم اتلاف انرژی صرفاً مکانیکی که نیازی به سیال چسبناک، پلیمر میرایی لایه‌ای محدود، و جاذب جرم تنظیم‌شده ندارد.

سه پارامتر طراحی، میزان میرایی را کنترل می کنند:

1. قطر سیم (6.0 میلی متر): سطح مقطع سیم بزرگتر فشار تماس بین رشته را در واحد تغییر شکل افزایش می دهد و آستانه نیروی اصطکاک کولن را قبل از شروع لغزش افزایش می دهد.
2. تعداد کویل (8 کویل): سیم پیچ های بیشتر طول کل تماس رشته را افزایش می دهد و سطح کل دانه های بزرگتری را برای کار اصطکاک در هر چرخه فراهم می کند.
3. رشته هندسه دراز: زاویه گام مارپیچ و جهت لایه، مؤلفه نیروی نرمال را در فصل مشترک رشته ها تحت هر حالت تغییر شکل (فشرده، برش، غلتک) تعیین می کند.

نتیجه عملی یک منحنی سختی غیر خطی است: در دامنه‌های ارتعاش کوچک، اصطکاک کولن غلبه نمی‌کند و جداکننده مانند فنر الاستیک با سختی نسبتاً بالا و اتلاف انرژی کم رفتار می‌کند. با افزایش دامنه از آستانه لغزش، لغزش بین رشته‌ای به تدریج درگیر می‌شود، سفتی نرم می‌شود و میرایی افزایش می‌یابد - به طور طبیعی از تجهیزات جدا شده در برابر حوادث شوک با جابجایی بزرگ بدون سیستم کنترل فعال محافظت می‌کند.

مشخصات فنی (کامل)

دامنه های کاربردی (صنعتی و غیرنظامی)

• بسته های کمپرسور صنعتی: لغزش های کمپرسور اسکرو رفت و برگشتی را در پالایشگاه ها، کارخانه های شیمیایی و تاسیسات فرآوری گاز که سطوح داغ مانع از نصب الاستومری نمی شوند، جدا می کند.
• مجموعه ژنراتورهای دیزل و گاز: عایق بندی 3 محوری را برای فریم های پایه ژنست در مراکز داده، بیمارستان ها و دکل های مخابراتی راه دور فراهم می کند و تراز را در طول گشتاورهای گذرا راه اندازی حفظ می کند.
• اسکید پمپ صنعتی: تپش هیدرولیک و ارتعاش ناشی از حفره را در مجموعه های پمپ چند مرحله ای فشار بالا برای ایستگاه های تصفیه آب و آبگیری معدن جذب می کند.
• تجهیزات تهویه مطبوع و چیلر: چیلرهای گریز از مرکز بزرگ و واحدهای هواساز را در ساختمان‌های تجاری جدا می‌کند، با مشخصات نویز سازه‌ای بدون پدهای ارتجاعی که در طول زمان خزش می‌کنند.
• پایه‌های کابین خودروهای خارج از بزرگراه: از کابین اپراتورهای بیل مکانیکی ساختمانی، دروگرهای کشاورزی و اسکیدرهای جنگلی در برابر قرار گرفتن در معرض ارتعاش کل بدن در طول شیفت کاری طولانی مدت محافظت می کند.
• تجهیزات موتور و عرشه دریایی: لرزش موتور پیشرانه و شوک موجی را در کشتی های انتقال خدمه، تراول های ماهیگیری و قایق های کاری که در محیط های نمک پاش کار می کنند، کاهش می دهد.
• تجهیزات کشش ریلی: مبدل های کششی نصب شده در زیر قاب، بانک های مقاومت ترمز و واحدهای قدرت کمکی را روی لوکوموتیوهای الکتریکی و دیزلی-الکتریکی جدا می کند.

دستورالعمل های نصب

JGX-1598D-657B از طریق چهار سوراخ Ø10.5 میلی متری که به صورت مستطیلی در بلوک های گیره بالایی و پایینی چیده شده اند نصب می شود. پیچ های استاندارد M10 سر شش گوش با واشر تخت و مهره های قفل با گشتاور غالب توصیه می شود. هندسه سیم پیچ متقارن اجازه نصب را در هر جهتی می دهد و سرعت فنر پیشرونده نیاز به snubber یا توقف حرکت در جهت تراکم تحت بارهای عملیاتی معمولی را از بین می برد. برای کاربردهایی که بار استاتیک به حد بالایی (500 کیلوگرم) نزدیک می شود، توزیع بار در چندین واحد به صورت موازی برای حفظ حاشیه ایزولاسیون کافی در پیک های دینامیکی توصیه می شود.

تضمین کیفیت و قابلیت ردیابی

هر واحد JGX-1598D-657B به صورت جداگانه با یک شناسه حک شده لیزری روی صفحه گیره آلومینیومی سریال می شود. آزمایش پذیرش کارخانه شامل انطباق ابعادی، بررسی تقارن سیم پیچ، تأیید منحنی بار-انحراف استاتیک (تحمل ± 5٪)، و بازرسی پایان سطح است. گواهینامه های مواد برای گرمای طناب سیم AISI 316L و لات بیلت 6061-T6 به صورت دیجیتالی بایگانی شده و برای هر شماره سریال قابل ردیابی است. WNRLN فرآیندهای تولید دارای گواهی ISO 9001:2015 را با قابلیت ردیابی کامل دسته ای از دریافت مواد اولیه تا بسته بندی نهایی حفظ می کند.
