JGX-1278D-370B Drop-in Replacement Wire Rope Vibration Isolator برای سیستم های صنعتی تطبیق دقیق بار ثابت

جداکننده ارتعاش طناب سیم JGX-1278D-370B — جایگزینی مقرون به صرفه و مقرون به صرفه پایه لرزش با تنظیم بار دقیق

نمای کلی جداکننده طناب سیمی

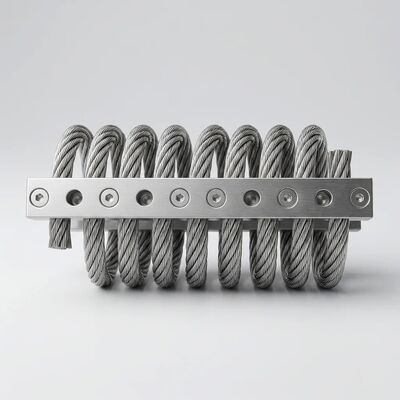

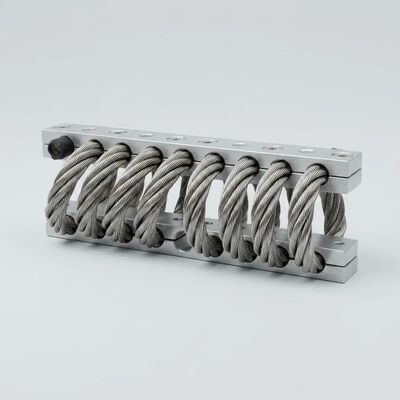

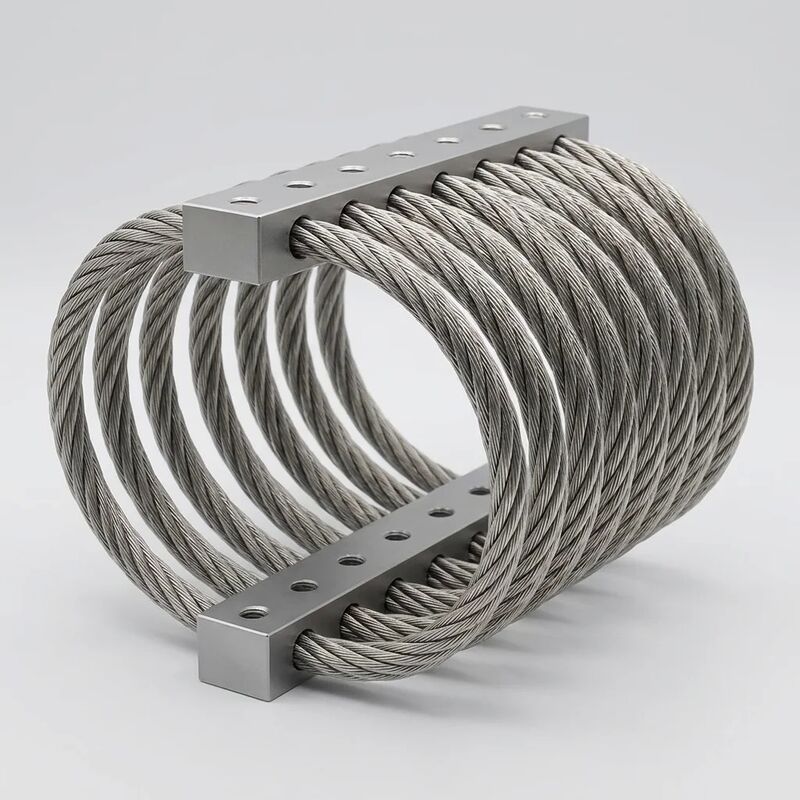

راJGX-1278D-370Bیک جداکننده ارتعاش سیم طناب فولادی زنگ نزن است که به صورت مارپیچ طراحی شده استجایگزینی مستقیمبرای نصب های OEM و عایق بندی پس از فروش در سراسر پلت فرم های تجهیزات صنعتی. این عایق تمام فلزی دارای یک هسته طناب سیم 8 حلقه SS304 (قطر 7.8 میلی متر، ساختار 7×19 رشته) است که بین میله های نصب آلیاژ آلومینیوم 6061-T6 با روکش آنودایز سخت محکم بسته شده است.ظرفیت بار استاتیک 5 تا 120 کیلوگرم در هر سواربدون لاستیک، بدون مایعات، و بدون تعمیر و نگهداری برنامه‌ریزی‌شده - هرگز.

استراتژی جایگزینی مقرون به صرفه

مدیران تدارکات و مهندسان تعمیر و نگهداری با یک چالش دائمی روبرو هستند: جداکننده‌های ارتعاش با مارک OEM قیمت‌های ممتاز را با زمان طولانی‌تر ارائه می‌دهند، اما ردپای نصب استاندارد شده است. JGX-1278D-370B به طور مستقیم به این موضوع می پردازدهندسه نصب از طریق سوراخ استاندارد Ø10.5 میلی مترکه با الگوهای براکت رایج در صنعت هماهنگ است. نصب فقط به اتصال دهنده های استاندارد M10 (درجه 8.8، گشتاور 28 تا 32 نیوتن متر با واشر تخت) و بدون سوراخ کاری، ساخت آداپتور، یا اصلاح تجهیزات نیاز دارد. در مقایسه با جداسازهای OEM با ظرفیت معادل، JGX-1278D-370B معمولاً به15 تا 30 درصد صرفه جویی در هزینه هر واحددر حالی که عملکرد کامل جداسازی ارتعاش در پهنای باند تحریک 10 تا 2000 هرتز حفظ می شود. برای اپراتورهایی که ناوگان تجهیزات مختلط از تولیدکنندگان متعدد را نگهداری می کنند، این شماره قطعه واحد موجودی را ادغام می کند و پیچیدگی SKU را کاهش می دهد.

تطبیق بار استاتیک دقیق

پایه‌های ارتعاشی عمومی با محدوده وزنی تقریبی فروخته می‌شوند، اما تجهیزات واقعی توزیع جرم و مرکز ثقل خاصی دارند که نیاز به تنظیم دقیق جداساز دارد. هر دسته تولید JGX-1278D-370B تحتخصوصیات بار-انحراف استاتیک نمونه برداری شده استدر سه نقطه بار در پاکت نامی 5-120 کیلوگرم: حداقل بار (5 کیلوگرم)، بار متوسط ​​(60 کیلوگرم) و حداکثر بار (120 کیلوگرم). منحنی بار-انحراف حاصل تایید می کند که جداساز استمشخصات سختی غیر خطی پیشروندهفرکانس طبیعی را درون خود نگه می دارد4-7 هرتزدر کل محدوده بار مفید، با میرایی اصطکاکی کولن که به الف کمک می کندنسبت میرایی 0.12-0.22. این ضریب تقویت رزونانس (Q) را محدود می کندزیر 2.5- به طور موثر از بزرگنمایی مخربی که در هنگام منطبق شدن فرکانس تحریک با فرکانس طبیعی سیستم نصب شده رخ می دهد، جلوگیری می کند. برای نصب های حیاتی، ما 100٪ تست واحد جداگانه با گزارش های سریال انحراف بار ارائه می دهیم.

استانداردهای تولید صنعتی ممتاز

JGX-1278D-370B کیفیت ساخت دقیق را با تمام جزئیات نشان می دهد:

• فینیش طناب سیمی: سیم طناب SS304 7.8 میلی متری (تعمیر معمولی راست، ساخت 7×19 به ازای هر ASTM A313) پس از شکل دهی به زبری سطح Ra ≤ 0.35 میکرومتر، پولیش الکتریکی را دریافت می کند. این ریز ترک‌های سطحی را از فرآیند سیم پیچی حذف می‌کند، مقاومت در برابر خوردگی را افزایش می‌دهد و ویژگی‌های اصطکاک بین رشته‌ای یکنواخت را برای عملکرد میرایی ثابت در میلیون‌ها چرخه بار تضمین می‌کند.
• زیبایی شناسی نوار گیره: میله های آلیاژ آلومینیوم 6061-T6 با ماشینکاری CNC با لبه های پخ ساخته شده اند و یک پوشش آنودایز سخت شفاف دریافت می کنند که سطحی بادوام و مقاوم در برابر اثر انگشت را فراهم می کند. لایه آندایز کننده همچنین آلومینیوم را از طناب فولادی ضد زنگ جدا می کند و از خوردگی گالوانیکی در محیط های مرطوب یا پر نمک جلوگیری می کند.
• شناسایی دائمی: هر نوار گیره حامل یکتعیین مدل لیزری و کد دسته ای. بدون برچسب چسب، بدون مهر جوهر که محو شود، و هیچ برچسب جداگانه ای که در حین حمل و نقل یا نصب جدا شود. عمق اچ خوانایی را پس از سالها خدمت در محیط های صنعتی خشن تضمین می کند.

مشخصات فنی

سوالات متداول

س: آیا JGX-1278D-370B می تواند مستقیماً پایه های لرزشی موجود من را جایگزین کند؟
پاسخ: اگر پایه‌های فعلی شما از رابط نصب از طریق سوراخ با مراکز سوراخ سازگار با الگوی Ø10.5 میلی‌متری و بست‌های M10 استفاده می‌کنند، JGX-1278D-370B بدون تغییر براکت نصب می‌شود. برای ارزیابی سازگاری نصب با نام تجاری و شماره قطعه موجود خود با ما تماس بگیرید.

س: چگونه می توانم تعداد صحیح پایه ها را برای تجهیزات خود انتخاب کنم؟
پاسخ: جرم کل تجهیزات خود را بر تعداد نقاط نصب تقسیم کنید. هر JGX-1278D-370B باید 5 تا 120 کیلوگرم را حمل کند. برای ایزولاسیون بهینه، وزن متوسط ​​40 تا 80 کیلوگرم در هر سوار را هدف بگیرید. مهندسان برنامه ما می توانند مشخصات تجهیزات شما را بررسی کرده و پیکربندی ایده آل را توصیه کنند.

س: آیا عملکرد جداساز در طول زمان تغییر می کند؟
پاسخ: خیر. ساختار تمام فلزی مکانیسم‌های پیری را که باعث تخریب پایه‌های لاستیکی و الاستومری می‌شوند را از بین می‌برد. مشخصه میرایی اصطکاک کولن پس از یک دوره بستر اولیه تقریباً 1000 چرخه بار تثبیت می شود و برای عمر مفید تجهیزات ثابت می ماند.

کاربردهای صنعتی معمولی

سکوهای نصب مجموعه دیزل ژنراتور • فریم کمپرسور چیلر صنعتی و HVAC • محفظه تجهیزات سیگنالینگ و ارتباطی راه آهن • کابین اپراتور ماشین آلات معدن و معدن • پانل های تجهیزات کمکی دریایی • الکترونیک پناهگاه مخابرات سیار • عایق ارتعاش ماشین آلات بسته بندی • میز اندازه گیری پمپ و موتور و فن تست و بلوک های صنعتی

درخواست بررسی سازگاری الگوی نصب رایگان، شماره قطعات جداساز فعلی خود را ارجاع دهید، و قیمت جایگزین OEM رقابتی دریافت کنید. تیم مهندسی ما داده‌های انحراف بار، مدل‌های سه بعدی CAD و توصیه‌های نصب ویژه برنامه را بدون پرداخت هزینه ارائه می‌کند.
