جداکننده ارتعاش طناب سیمی عایق تمام جهتی JGX-1276D-278B برای محیط‌های شدید با محدوده فرکانس بار گسترده

عایق لرزش طناب سیم JGX-1276D-278B — جداسازی چند محوری با پاسخ فرکانس پهن باند

بررسی اجمالی محصول

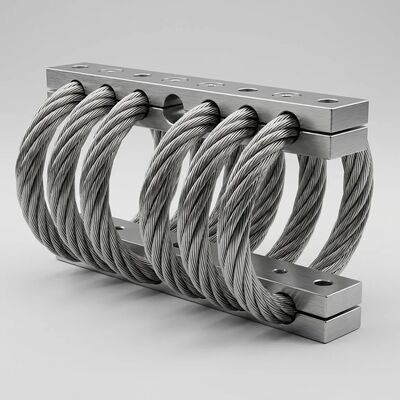

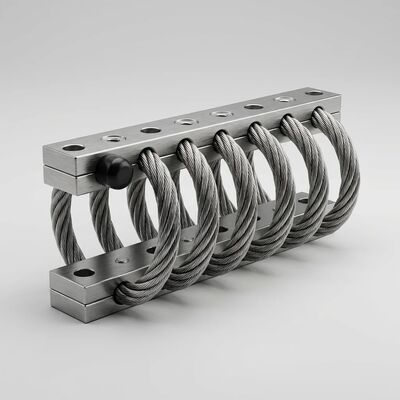

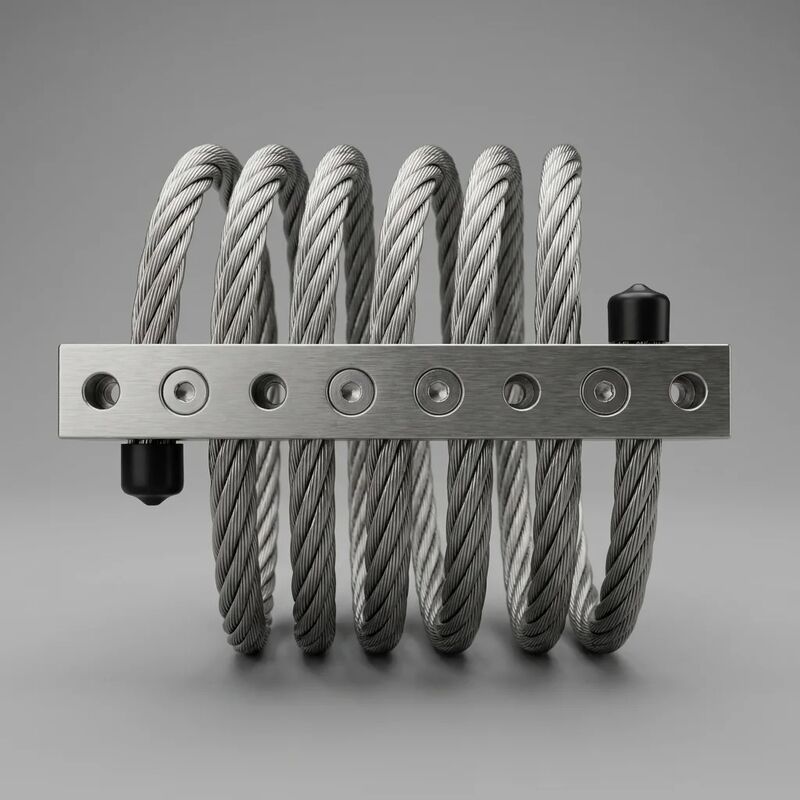

راJGX-1276D-278Bعایق ارتعاشی طناب سیمی از جنس استنلس استیل مارپیچی است که به طور هدفمند ساخته شده استجداسازی دینامیکی همه جهتهدر سراسر aطیف بار و فرکانس گسترده. هسته سیم طناب SS304 هشت حلقه ای آن به طور متقارن بین میله های نصب آلیاژ آلومینیوم با ماشین کاری دقیق بسته شده است و یک عنصر جداسازی تمام فلزی قوی ایجاد می کند که به طور قابل اعتماد از-70 درجه سانتیگراد تا +300 درجه سانتیگرادبدون هیچ گونه جزء الاستومری که در طول زمان تخریب می شود.

اصل جداسازی تمام جهتی

بر خلاف پایه های فنری یا لاستیکی تک محوری، JGX-1276D-278B از هندسه سیم مارپیچ استفاده می کند که به طور همزمان لرزش را در آن کاهش می دهد.هر شش درجه آزادی: سه محور انتقالی (کشش/فشردگی، برش جانبی در هر دو جهت) و سه محور چرخشی (غلت، گام، و انحراف). این از طریق مکانیسم اصطکاک کولن بین رشته های سیم جداگانه در هر حلقه طناب به دست می آید. همانطور که جداکننده تحت بارگذاری دینامیکی تغییر شکل می‌دهد، سیم‌های فولادی ضد زنگ روی یکدیگر می‌لغزند و انرژی ارتعاش جنبشی را از طریق میرایی اصطکاک خشک به اتلاف حرارتی با درجه پایین تبدیل می‌کنند.

پوشش گسترده بار و فرکانس

هر واحد JGX-1276D-278B از aمحدوده بار استاتیک 2-55 کیلوگرم، با فرکانس طبیعی متمرکز در اطراف5-8 هرتز. منحنی سفتی پیشرونده و غیرخطی جداکننده، انطباق نرمی را تحت تحریک با دامنه کم و فرکانس بالا فراهم می‌کند در حالی که به تدریج تحت تکانه‌های شوک با انرژی بالا سفت می‌شود. نسبت میرایی معمولی از0.10 تا 0.20، با ضریب تقویت تشدید زیر3.0در فرکانس های بحرانی - عملکرد قابل توجهی از پایه های لاستیکی معادل. قابلیت انتقال ارتعاش در طیف 10 تا 2000 هرتز به طور مداوم کم است و این جداساز را برای محموله های الکترونیکی حساس و ابزار دقیق مناسب می کند.

مواد و ساخت و ساز

سیم طناب SS304 با قطر 6.4 میلی‌متر برای از بین بردن ریزترک‌های سطحی، افزایش مقاومت در برابر خوردگی و حفظ اصطکاک بین رشته‌ای ثابت در میلیون‌ها چرخه بار، پس از شکل‌گیری، تحت الکتروپلیشینگ قرار می‌گیرد. میله های گیره آلیاژ آلومینیوم دارای سطوح آنودایز شده با سوراخ های عبوری دقیق هستند که پیچ های نصب M8 را می پذیرند. برای تثبیت هندسه مارپیچ و جلوگیری از خزش طولانی مدت، عملیات حرارتی کاهش تنش پس از سیم پیچی اعمال می شود.

قابلیت محیطی شدید

ساختار تمام فلزی حالت های خرابی ذاتی ایزولاتورهای الاستومری را حذف می کند: بدون سخت شدن لاستیک در دماهای زیر صفر، بدون نرم شدن یا خزش در معرض قرار گرفتن در معرض دمای بالا پایدار، و بدون ترک ناشی از ازن یا UV. ایزولاتور مقاومت می کندتست اسپری نمک بیش از 500 ساعت(معادل ASTM B117) بدون تخریب قابل اندازه گیری، آن را برای تاسیسات دریایی، عملیات بیابانی و استقرار در قطب شمال مناسب می کند. همچنین در برابر مواد شیمیایی صنعتی رایج، سیالات هیدرولیک و قرار گرفتن در معرض سوخت دیزل بدون کاهش عملکرد مقاومت می کند.

مشخصات فنی

برنامه های کاربردی معمولی

محفظه‌های الکترونیکی وسایل نقلیه خارج از جاده • کنسول‌های ناوبری و ارتباطی کشتی • سکوهای نصب مجموعه ژنراتور صنعتی • عایق‌سازی کمپرسور و چیلر HVAC • سیگنال‌دهی راه‌آهن و تجهیزات کنار مسیر • ابزار دقیق نظارت بر لرزه‌ای • تریلرهای پشتیبانی زمینی هوافضا • کابین اپراتور ماشین‌آلات معدنی و ساختمانی • سیستم‌های تصویربرداری سیار سی تی و پزشکی

برای تنظیم سفارشی انحراف بار، گزارش‌های تست چند محوری و قیمت‌گذاری OEM حجمی، با تیم مهندسی ما تماس بگیرید. ما پشتیبانی کامل از تحلیل ارتعاش از جمله داده‌های منحنی قابلیت انتقال و نتایج شبیه‌سازی اجزای محدود را در صورت درخواست ارائه می‌کنیم.
