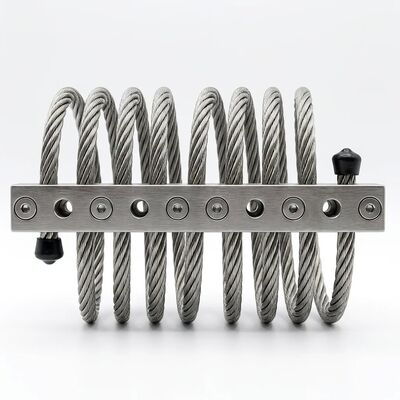

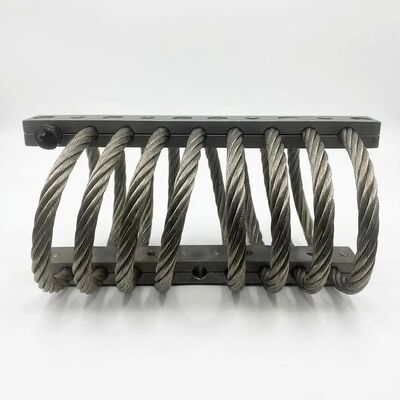

جدا کننده لرزش سیم سیم JGX-0958D-149A نصب جهانی کم پروفایل برای خنک کننده لرزش تجهیزات جمع و جور

Name: جدا کننده لرزش سیم سیم JGX-0958D-149A نصب جهانی کم پروفایل برای خنک کننده لرزش تجهیزات جمع و جور
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958D-149A
Availability: InStock

نام تجاری:	Hoan
شماره مدل:	JGX-0958D-149A
MOQ:	10 عدد
شرایط پرداخت:	T/T، L/C، PayPal، Western Union

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

شانشی، چین

گواهی:

ISO 9001:2015

مدل:

JGX-0958D-149A

نوع مشخصات:

ضریب فرم کم مشخصات / باریک

مواد:

فولاد ضد زنگ AISI 304 / 316

پیکربندی سیم پیچ:

طناب سیمی چند مارپیچی

نوع میرایی:

اصطکاک + هیسترزیس الاستیک

دمای عملیاتی:

-70 درجه سانتی گراد تا +300 درجه سانتی گراد

کاهش ارتعاش:

تا 90٪ (10-2000 هرتز)

جهت نصب:

چند جهتی (پایه، نوار، سفارشی)

برنامه:

پهپاد، رباتیک، ابزار دقیق، راه آهن

برجسته کردن:

مهندسی کم اهمیت

انعطاف پذیری نصب جهانی

جذب ارتعاش درجه بالا

توضیحات محصول

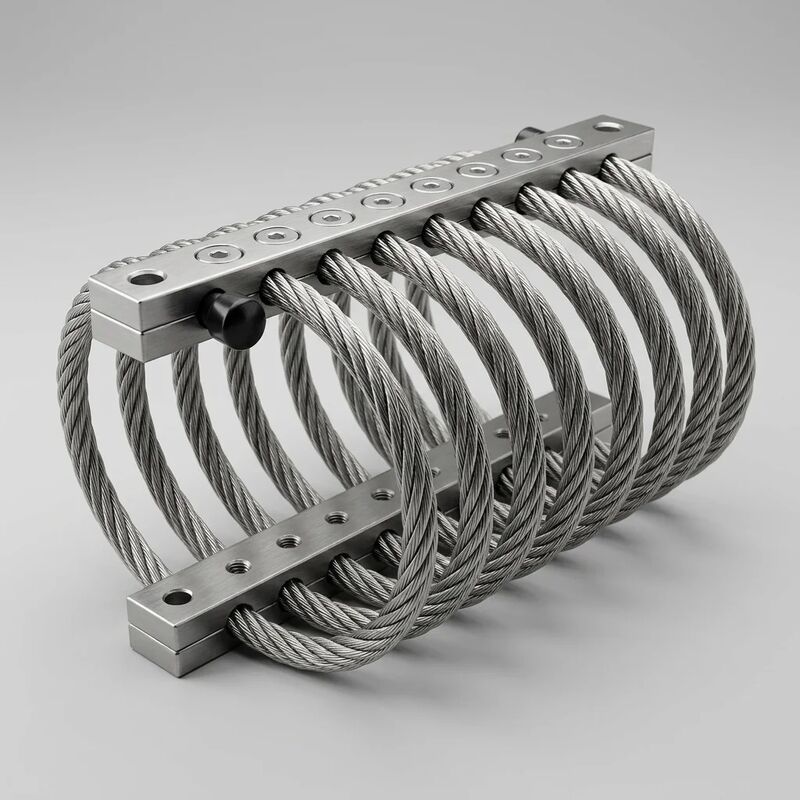

جداکننده طناب سیمی کم پروفیل JGX-0958D-149A — کنترل لرزش کارآمد در فضا برای طراحی تجهیزات مدرن

راJGX-0958D-149Aپیکربندی با مشخصات پایین به یک چالش حیاتی در مهندسی تجهیزات معاصر می پردازد: ارائه ایزوله ارتعاش با طیف کامل در پوشش های فضایی به شدت محدود شده. با بازنگری در هندسه سیم پیچ برای به حداقل رساندن مشخصات محور Z و در عین حال حفظ هسته میرایی چند مارپیچی، این نوع به همان عملکرد میرایی جداسازهای بلندتر در بسته ای بهینه شده برای محفظه های ماشین آلات فشرده، محفظه های بار پهپاد، پلت فرم های رباتیک و شاسی ابزار دقیق اندازه گیری می شود که در آن فاصله میلی متری عمودی اندازه گیری می شود.

چرا طراحی با مشخصات پایین در جداسازی ارتعاش مهم است؟

مهندسی کم حاشیه:ساختار باریک، پوشش ارتفاع نصب شده را کاهش می دهد و در عین حال هسته میرایی طناب سیم چند مارپیچی 8 سیم پیچ را حفظ می کند. این امر از طریق یک گام بهینه سیم پیچ سیم پیچ و یک هندسه میله گیره فشرده به دست می آید - نه از طریق کاهش حجم مواد یا کاهش تعداد سیم پیچ. نتیجه: پهنای باند میرایی و ظرفیت بار یکسان به معادل های بلندتر، در ردپایی که در جایی که جداسازهای معمولی نمی توانند متناسب باشد.
انعطاف پذیری نصب جهانی:رابط نوار متقارن از تنظیمات پایه پایه، سقف (معکوس)، پایه دیواری (جانبی)، و براکت سفارشی بدون کاهش عملکرد پشتیبانی می کند. الگوهای سوراخ نصب از استانداردهای متریک ISO (ترخیص M10) پیروی می کنند، که سازگاری با چارچوب های ساختاری DIN، JIS و ANSI را تضمین می کند. این SKU واحد جایگزین چندین شماره قطعه خاص جهت گیری در یک مجموعه تجهیزات متنوع می شود.
جذب ارتعاش درجه برتر:علیرغم مشخصات کاهش یافته، هسته سیم طناب AISI 316L با کشش سرد - از نظر مشخصات مواد با سری تمام ارتفاع یکسان است - همان اتلاف انرژی مبتنی بر هیسترزیس را ارائه می دهد. اعتبار سنجی مستقل انحراف ≤5% در منحنی های انتقال پذیری را بین JGX-0958D-149A با مشخصات پایین و همتای پروفایل استاندارد آن در محدوده آزمایشی 10-2000 هرتز تأیید می کند.

مهندسی نصب: تنظیمات نصب و مشخصات گشتاور

JGX-0958D-149A از چهار جهت نصب معتبر پشتیبانی می‌کند، که هر کدام دارای ویژگی‌های انحراف بار مستند شده در برگه اطلاعات محصول هستند:

فشرده سازی (Base Mount):بار عمود بر میله های گیره اعمال می شود و سیم پیچ های طناب را فشرده می کند. پیکربندی استاندارد برای اسکید ماشین آلات و پایه تجهیزات. گشتاور بست پیشنهادی: 45 نیوتن متر برای پیچ و مهره های درجه 8.8 M10.
معکوس (سقف سقف):مشابه تراکم اما با گرانش معکوس. مناسب برای تجهیزات معلق، تکیه گاه های لوله کشی بالای سر و واحدهای HVAC آویزان به سقف. بدون کاهش عملکرد
برشی (کوه جانبی):بار به موازات صفحه میله گیره اعمال می شود. برای اجزای ارتعاش افقی در کاربردهای چند محوری استفاده می شود. سفتی جانبی تقریباً 60 تا 70 درصد سفتی فشاری.
رول 45 درجه (براکت سفارشی):نصب زاویه ای برای بارگذاری فشاری برشی همزمان. ایده آل برای تجهیزات با بردارهای ارتعاش مورب غالب. به صفحات آداپتور زاویه دار ساده نیاز دارد.

داده های ابعادی و عملکردی کامل

مدل	JGX-0958D-149A
طبقه بندی پروفایل	ضریب فرم کم مشخصات / باریک
هسته طناب سیم	فولاد ضد زنگ AISI 316L، کشش سرد، برقی شده
قطر طناب سیمی	9.5 میلی متر
تعداد کویل	8 سیم پیچ، سیم پیچ چند مارپیچی
میله بستن	آلیاژ آلومینیوم 6061-T6، آنودایز سخت (نوع III)
رابط نصب	سوراخ های خالی M10، الگوی متقارن
گشتاور بست	45 نیوتن متر (M10، درجه 8.8)
جهت نصب	فشرده سازی / معکوس / برشی / رول 45 درجه
مکانیزم میرایی	اصطکاک کولن + هیسترزیس الاستیک
محدوده فرکانس	تضعیف موثر 10-2000 هرتز
دمای عملیاتی	-70 درجه سانتیگراد تا +300 درجه سانتیگراد
محدوده بار استاتیک	5-150 کیلوگرم (فشردهی، در هر سوار)
انحراف قابلیت انتقال	≤5% در مقابل معادل نمایه استاندارد
درمان سطحی	سیم برقی + میله های آنودایز سخت
گواهینامه	ISO 9001:2015، ISO 10846

جایی که محدودیت های فضا ایزوله با مشخصات کم را می طلبد

سکوهای تثبیت کننده پهپاد و پهپادهای تجاری
ربات مشارکتی (cobot) پایه نصب و جداسازی اثر پایانی
میزهای نوری دقیق و میزهای تداخل سنجی لیزری
محفظه های سیگنالینگ راه آهن و کابینت های ارتباطی کنار مسیر
تجهیزات تصویربرداری تشخیصی پزشکی (سیستم های کمکی سی تی، ام آر آی)
ابزارهای کنترل و بازرسی ویفر نیمه هادی
الکترونیک ناوبری دریایی و عایق کنسول پل
دکل های تثبیت کننده دوربین پخش و قفسه های وسایل نقلیه پخش خارجی

سوالات متداول نصب و برنامه

آیا نسخه کم مشخصات ظرفیت بار را فدای اندازه کوچکتر خود می کند؟

خیر. JGX-0958D-149A از همان قطر طناب 9.5 میلی متری و پیکربندی 8 سیم پیچ مانند سری مشخصات استاندارد استفاده می کند. ظرفیت بار توسط قطر سیم و تعداد سیم پیچ تعیین می شود - نه با ارتفاع کلی جدا کننده. نامگذاری با مشخصات پایین به پوشش بهینه محور Z اشاره دارد که از طریق هندسه گام سیم پیچ به دست می آید، نه کاهش مواد.

چگونه جهت نصب صحیح برنامه خود را تعیین کنم؟

بردار ارتعاش غالب در تجهیزات خود را اندازه گیری کنید. اگر تحریک عمدتاً عمودی باشد (مثلاً ماشین‌های دوار)، نصب فشاری بهینه است. برای تحریک افقی (به عنوان مثال، کمپرسورهای رفت و برگشتی)، نصب برشی ایزوله بهتری را فراهم می کند. تیم مهندسی ما بررسی رایگان برنامه را با داده های تحلیل ارتعاش برای توصیه پیکربندی بهینه برای هر نقطه نصب ارائه می دهد.

آیا فایل های CAD سه بعدی برای ادغام در گردش کار طراحی تجهیزات من در دسترس هستند؟

بله. فایل‌های قطعه STEP، IGES و بومی SolidWorks برای JGX-0958D-149A در صورت درخواست در دسترس هستند. هر مدل شامل پوشش کامل نصب، مناطق خالی پیچ و فاصله توصیه شده برای انحراف سیم پیچ تحت حداکثر بار نامی است. با فرمت CAD دلخواه خود با ما تماس بگیرید.

هر JGX-0958D-149A قبل از حمل و نقل، با داده های آزمایشی بایگانی شده توسط شماره سریال برای ردیابی کامل، تحت مشخصه انحراف بار جداگانه قرار می گیرد. تحت مدیریت کیفیت ISO 9001:2015 تولید شده و مطابق با استانداردهای آکوستیک و لرزش ISO 10846 تست شده است.امروز یک نقل قول درخواست کنیدبرای قیمت گذاری حجم، دسترسی رایگان به مدل CAD، و بررسی برنامه رایگان توسط تیم مهندسی ارتعاش ما.
