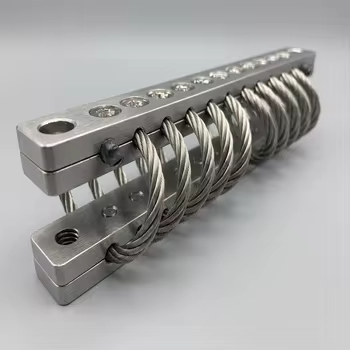

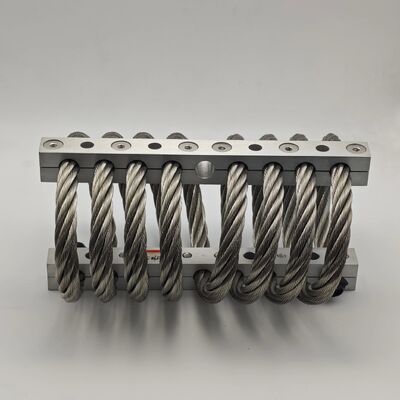

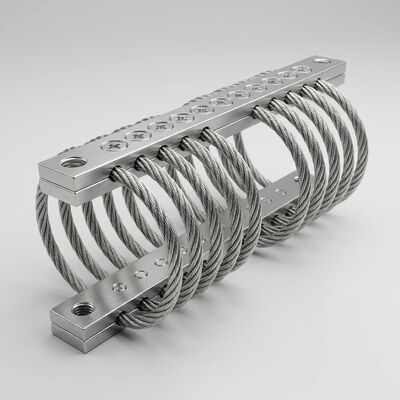

JGX-0320D-22A محیط شدید جداکننده لرزش سیم سیم با کنترل رزونانس خفیف بالا

JGX-0320D-22A Extreme Environment Immune Wire Rope Isolator Vibration

بررسی اجمالی محصول

JGX-0320D-22A یکعایق ارتعاش طناب سیم ایمنی محیط شدیدواجد شرایطMIL-STD-810استانداردها باکنترل تشدید میرایی بالا درجه D. برای کاربردهایی که عایق بندی معمولی شکست می خورد - سرمای قطب شمال، گرمای بیابان، اتمسفر دریایی مملو از نمک، محیط های صنعتی تهاجمی شیمیایی - این عایق تضعیف ارتعاش کالیبره شده را از -70 درجه سانتیگراد تا +300 درجه سانتیگراد با رانش عملکرد صفر حفظ می کند. نسبت میرایی درجه D ارتقا یافته 0.20-0.30 C/Cc قابلیت انتقال زیر 3.0 را در رزونانس ارائه می‌کند، که یک حاشیه ایمنی حیاتی در برابر تقویت فاجعه‌بار که بارهای حساس را در طول رویدادهای تحریک چند فرکانس از بین می‌برد، فراهم می‌کند. آزمایش صلاحیت به روش MIL-STD-810 514.6 (ارتعاش) و روش 516.6 (شوک) عملکرد را در شرایط استرس محیطی استاندارد تایید می‌کند و به طراحان سیستم در استقرار در شرایط شدید اطمینان می‌دهد.

ویژگی های کلیدی

• صلاحیت MIL-STD-810:اعتبارسنجی شده بر اساس روش 514.6 (ارتعاش) و روش 516.6 (شوک) MIL-STD-810، ارائه شواهد آزمایشی مستند برای برنامه‌های صلاحیت سیستم. این صلاحیت مبتنی بر استاندارد، نیاز به آزمایش‌های محیطی سفارشی را هنگام ادغام جداساز در طرح‌های تجهیزات ناهموار حذف می‌کند.
• مصونیت شدید محیطی:ساختار تمام فلزی 316L اساساً در برابر مکانیسم‌های تخریبی که جداکننده‌های معمولی را از بین می‌برد مصون است - بدون شکنندگی UV، بدون تورم رطوبت، بدون نرم شدن حرارتی، بدون حمله شیمیایی. سطح الکتروپلی شده و غیرفعال شده، بیش از 1000 ساعت در معرض اسپری نمک (ASTM B117) با تشکیل زنگ قرمز صفر مقاومت می کند.
• کنترل تشدید میرایی بالا پیشرفته:پروفیل درجه D میرایی 0.20-0.30 C/Cc را به دست می‌آورد - 30-50٪ بهبود نسبت به جداکننده‌های سیم طناب استاندارد. این میرایی بالا رزونانس ساختاری را در طول جاروهای فرکانس، ارتعاشات تصادفی و تحریک چند حالته سرکوب می‌کند و از بارها در برابر عوامل تقویت 10 تا 30 برابری که در فرکانس‌های طبیعی بدون میر رخ می‌دهند محافظت می‌کند.
• ماندگاری 30 گرم در شوک:حفاظت شوک گذرا تا حداکثر 30 گرم (پالس نیمه سینوسی 11 میلی‌ثانیه)، مناسب برای تجهیزاتی که در معرض سقوط، بارهای ضربه‌ای وسیله نقلیه و حوادث شوک حمل‌ونقل قرار دارند. مکانیسم میرایی اصطکاکی کولن انرژی ضربه را در عرض میلی ثانیه به گرما تبدیل می کند و شتاب بار را به سطوح قابل دوام محدود می کند.
• پوشش وسیع طیف:فرکانس طبیعی 7 تا 12 هرتز با راندمان جداسازی 95 درصد بالاتر از 30 هرتز، حفاظت کاملی را در برابر ارتعاشات حمل و نقل فرکانس پایین از طریق تحریک ناشی از ماشین آلات با فرکانس بالا فراهم می کند - یک ایزولاتور که طیف کامل عملیاتی را پوشش می دهد.
• قابلیت اطمینان غیرفعال بیش از 20 سال:اتلاف انرژی کاملاً مکانیکی است - اصطکاک بین رشته‌ای با مواد مصرفی صفر. بدون سیالات هیدرولیک، بدون پلیمرهای ویسکوالاستیک، بدون عناصر پنوماتیک. مکانیسم میرایی در طول عمر طراحی بیش از 20 سال، دائمی و بدون نیاز به تعمیر و نگهداری است.

برنامه های کاربردی

• ایستگاه های نظارت محیطی از راه دور (منطقه قطبی، بیابانی، گرمسیری)
• سیستم های ایمنی سکوی دریایی و پانل های خاموش شدن اضطراری
• تجهیزات پشتیبانی زمینی هوافضای غیرنظامی و ابزار دقیق تست
• شبکه‌های پایش لرزه‌ای و آرایه‌های سنسور هشدار اولیه
• کنترل کشش ریل پرسرعت و الکترونیک سیگنالینگ داخلی
• اتوماسیون موتورخانه دریایی و سیستم های نظارت بر وضعیت
• کنترل فرآیند کارخانه شیمیایی و کابینت های سیستم کنترل توزیع شده
• اتوماسیون معدن، تله متری و زیرساخت های ارتباطی

مشخصات فنی

چرا JGX-0320D-22A را انتخاب کنید

هنگامی که مشخصات تجهیزات شما به شرایط زیست محیطی معتبر نیاز دارد و نمی توانید هزینه NRE توسعه جداسازی سفارشی را بپردازید، JGX-0320D-22A-02 یکراه حل آماده، MIL-STD-810 واجد شرایطبا قابلیت ردیابی کامل پروفیل میرایی بالا درجه D یک حاشیه عملکرد اضافی را فراهم می کند که تنوع واقعی در شرایط نصب را در بر می گیرد - سفتی سطح نصب، جابجایی مرکز ثقل بار، و سناریوهای بارگذاری ترکیبی که عملکرد جداسازهای با بهینه سازی محدود را کاهش می دهد. همراه با ساختار 316 لیتری که برای بیش از 1000 ساعت قرار گرفتن در معرض اسپری نمک رتبه بندی شده است، این جداساز را می توان با اطمینان برای پروژه های مختلف از اتوماسیون صنعتی ساحلی گرفته تا ایستگاه های نظارت از راه دور قطب شمال - در هر جایی که شرایط محیطی یک پایه معمولی را در یک فصل از بین می برد، مشخص کرد. برای تیم های مهندسی و تدارکاتی که به دنبال کاهش ریسک صلاحیت و در عین حال حفظ برنامه های تهاجمی پروژه هستند، JGX-0320D-22A پاسخ واجد شرایط و فوراً در دسترس است.
