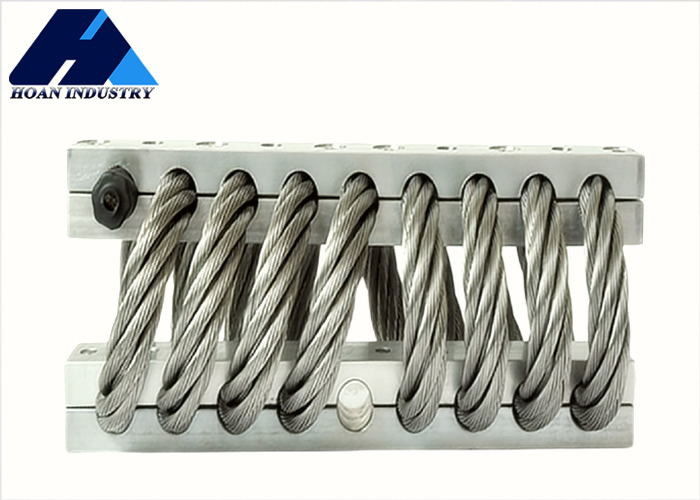

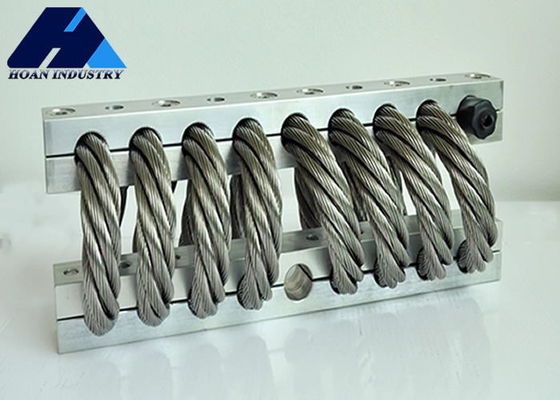

Name: JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-2228A-665A
Availability: InStock

خونه > محصولات > جدا کننده لرزش سیم >

JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی

Place of Origin:

China

نام تجاری:

Hoan

گواهی:

ISO9001:2015

Model Number:

JGX-2228A-665A

سند:

JGX-2228 Series.pdf

با ما تماس بگیرید

درخواست نقل قول

JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی

جزئیات محصول

High:

191mm

Temperature Range:

-40°F to 200°F

Number Of Loops:

Isolator Type:

Helical

Installation:

Wall Mounted

Product Keywords:

wire vibration damper

Port:

Xi'an

Working Temperature:

-55 ~ +120

Color:

Silver Pai

Weight:

0.2kg

Diameter:

3-20mm

Wire Rope Material:

Galvanized Steel

Mounting Holes:

M12

Product Load Capacity:

Customizable

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

محصولات مرتبط

GR1-3.3D-A Adjustable Steel Wire Rope Vibration Isolator for Cameras

بهترین قیمت رو بدست بیار

GR1-1.8A-A Stainless Steel Butterfly Vibration Isolator for Cameras

بهترین قیمت رو بدست بیار

GR1-2.4A-A Aluminum Alloy Vibration Isolator for Helicopter Drone Cameras

بهترین قیمت رو بدست بیار

JGX-2228A-380A همکاری هوشمند و تولید سبز با جدا کننده لرزش سیم

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-29-88292913

حالا تماس بگیرید

توضیحات محصول

سری JGX-2228A

طراحی ساختاری نوآورانه: خرد مهندسی در پاسخ دینامیکی چند بعدی

جداکننده سیم بکسل فولادی JGX-2228A شرکت Xi'an Hoan Microwave بر روی یک ساختار سیم پیچ مارپیچ چند رشته ای سیم فولادی متمرکز است که یک سیستم پاسخ دینامیکی سه بعدی را تشکیل می دهد. این ساختار هنگام تحمل بار استاتیکی 380 تا 1250 کیلوگرم، با اصطکاک، اکستروژن و لغزش بین رشته های سیم، میرایی اصطکاکی خشک ایجاد می کند و جذب کارآمد انرژی ارتعاش را امکان پذیر می کند. هنگامی که تحریک خارجی از مقدار بحرانی فراتر رود، جابجایی نسبی داخل سیم بکسل فولادی می تواند بیش از 70٪ از انرژی ضربه را از بین ببرد. در طول ارتعاشات با دامنه کم، اثر خود قفل شوندگی بین رشته ها، پایداری سیستم را حفظ می کند. این ویژگی تطبیقی به آن اجازه می دهد تا عملکرد پایداری را در محیط های شدید از -40 درجه سانتیگراد تا 100 درجه سانتیگراد حفظ کند.

ساختار مکانیکی صفحه پشتیبانی دوگانه اتخاذ شده در این محصول، توزیع بار را بیشتر بهینه می کند. از طریق اثر هم افزایی درپوش پیچ ذوزنقه ای و دوشاخه لاستیکی، یک نیروی انبساط شعاعی در هنگام سفت شدن پیچ ایجاد می شود و نیروی گیره سیم بکسل فولادی را تا 1.5 برابر ساختارهای سنتی افزایش می دهد و در عین حال از خستگی مواد ناشی از تمرکز تنش جلوگیری می کند. این طراحی به آن اجازه می دهد تا در سناریوهایی مانند تجهیزات الکترونیکی هوانوردی و ابزارهای دقیق نصب شده بر روی وسایل نقلیه، ضربات آنی بیش از 100G را تحمل کند، با عمر خستگی ضد لرزش بیش از 100000 چرخه.

جدول پارامتر ابعاد

مدل	ارتفاع(mm)±6.35	عرض (mm)	وزن (kg)	گزینه های نصب	سوراخ عبوری (mm)	رزوه (mm)	C‘sink(°)
JGX-2228A-1250A	133	140	8.4	C,D	∅13.5^+0.13_-0.38	M12*1.75	90
JGX-2228A-960A	152	165	9.53	A,B,C,D,E,S
JGX-2228A-860A	159	178	9.9
JGX-2228A-665A	191	210	11.5
JGX-2228A-550A	216	235	12.7
JGX-2228A-380A	216	286	13.9

منحنی بار استاتیکی

JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی 0

شماره	مدل	حداکثر بار استاتیکی (kg)	حداکثر انحراف (mm)	Kv(ارتعاش) (KN/m)	Ks(ضربه) (KN/m)
1	JGX-2228A-1250A	1250	50.8	2362	1010
2	JGX-2228A-960A	960	67.3	1513	585
3	JGX-2228A-860A	860	74.9	1270	469
4	JGX-2228A-665A	665	102.9	800	263
5	JGX-2228A-550A	550	125.7	585	180
6	JGX-2228A-380A	380	125.7	377	138

JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی 1

شماره	مدل	حداکثر بار استاتیکی (kg)	حداکثر انحراف (mm)	Kv(ارتعاش) (KN/m)	Ks(ضربه) (KN/m)
1	JGX-2228A-1250A	889.8	72.4	1348	503
2	JGX-2228A-960A	680.6	96.5	860	289
3	JGX-2228A-860A	613.3	105.4	718	235
4	JGX-2228A-665A	454.1	144.8	448	131
5	JGX-2228A-550A	331.6	177.8	327	89
6	JGX-2228A-380A	215.3	177.8	212	70

JGX-2228A-665A جداکننده ارتعاش ساختاری مکانیکی صفحه پشتیبان دوگانه برای توزیع بار بهینه و جذب انرژی 2

شماره	مدل	حداکثر بار استاتیکی (kg)	حداکثر انحراف (mm)	Kv(ارتعاش) (KN/m)	Ks(ضربه) (KN/m)
1	JGX-2228A-1250A	626.5	53.3	618	618
2	JGX-2228A-960A	361.5	71.1	356	356
3	JGX-2228A-860A	294.9	77.5	291	291
4	JGX-2228A-665A	165.3	108.0	163	163
5	JGX-2228A-550A	113.2	132.1	112	112
6	JGX-2228A-380A	77.6	132.1	77	77

سؤالات متداول

س: آیا شما شرکت تجاری هستید یا تولید کننده؟

پاسخ: ما تولید کننده محصولات جذب ارتعاش و میکرو ارتعاش برای کارگاه های صنعتی با سالها تجربه در چین هستیم.

س: زمان تحویل شما چقدر است؟

پاسخ: اگر موجودی داشته باشیم، می توانیم فوراً تحویل دهیم. اگر موجودی نداشته باشیم، به مقدار سفارش بستگی دارد، اما معمولاً بیش از 20 روز کاری نیست.

س: وزن و اندازه محصول چقدر است؟

پاسخ: اندازه های مختلف با مقادیر مختلف، لطفاً برای جزئیات با ما تماس بگیرید.

س: آیا محصولات را می توان با توجه به نیاز مشتری تولید کرد؟

پاسخ: بله، خدمات OEM در دسترس است.

س: برای یک نقل قول سریع چه چیزی باید بدانم؟

پاسخ: من به وزن، حجم تجهیزات شما نیاز دارم. الزامات ضربه و ارتعاش تجهیزات؛ ما از این جزئیات در مورد محیط کاربرد دستگاه قدردانی می کنیم.

س: آیا بازدید از شرکت مجاز است یا خیر؟

پاسخ: بله، ما از مشتریان برای بازدید از شرکت خود استقبال می کنیم. ما در شیان، شاآنشی، چین واقع شده ایم.

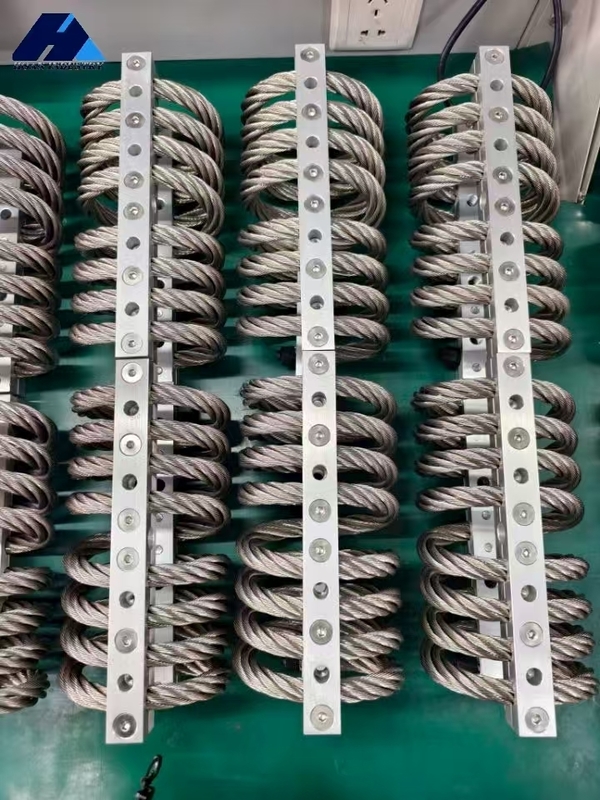

عکس های مشتری
