Name: جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

خونه > محصولات > جدا کننده لرزش سیم >

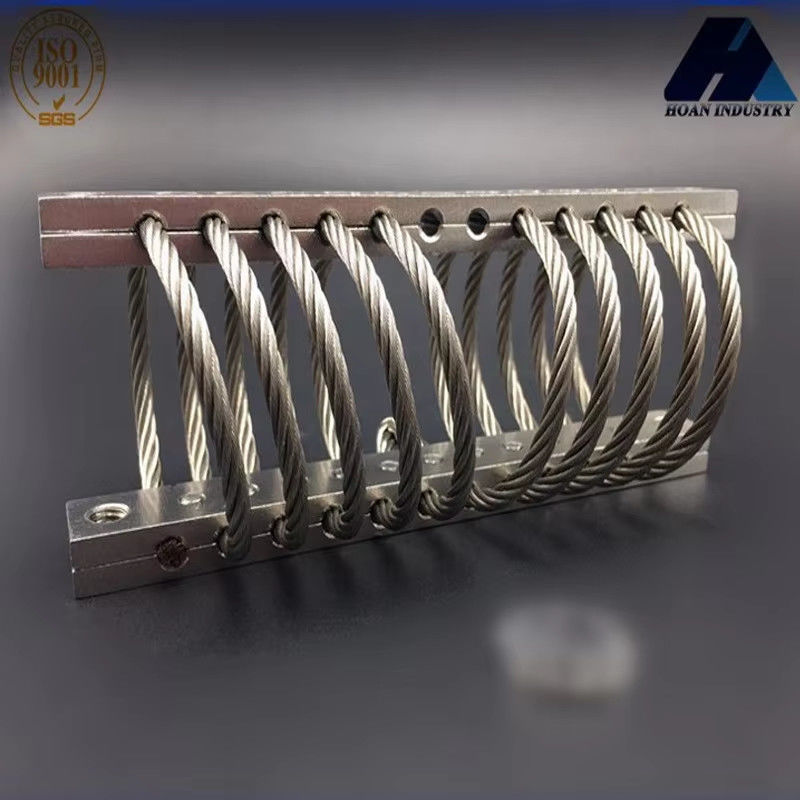

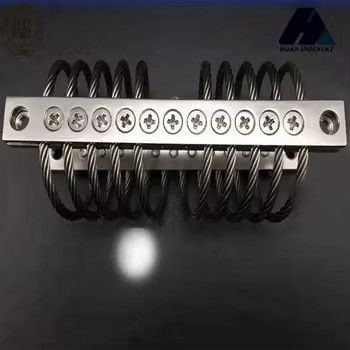

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا

ابزار دقیق جداکننده لرزش سیم سیم,جداکننده های ارتعاش سیم های با کارایی بالا

High Performance Wire Rope Vibration Isolators

Place of Origin:

China

نام تجاری:

Hoan

گواهی:

ISO9001:2015

Model Number:

JGX-0480A-72A

با ما تماس بگیرید

درخواست نقل قول

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا

جزئیات محصول

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

برجسته کردن:

ابزار دقیق جداکننده لرزش سیم سیم,جداکننده های ارتعاش سیم های با کارایی بالا

High Performance Wire Rope Vibration Isolators

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

محصولات مرتبط

ویدیو

JGX-0320A-12A جدا کننده ارتعاش سیم سیم با تنظیم خودکار خنک کننده برای کنترل ارتعاش ثابت

بهترین قیمت رو بدست بیار

ویدیو

JGX-0320A-13.5A جداکننده لرزش سیم سیم با ویژگی های انعطاف پذیر و خنک کننده عالی

بهترین قیمت رو بدست بیار

JGX-0320A-14.5A Vibration Isolator Effective Damping of 0.5 برای محیط کاری پایدار و داده های اندازه گیری دقیق

بهترین قیمت رو بدست بیار

ویدیو

JGX-0320A-16A جداکننده های لرزش طناب سیم برای سیستم های ناوبری

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-29-88292913

حالا تماس بگیرید

توضیحات محصول

سری JGX-0480

جداکننده های لرزش سیم سیم فولادی سری JGX-0480 شرکت شیان هوآن مایکروویو لمیتید به طور خاص برای ابزارهای دقیق، تجهیزات ارتباطی و سیستم های مکانیکی با دقت بالا طراحی شده اند.اونا ميتونن به طور موثر لرزه هاي بيروني و شوک ها رو جدا کنن، اطمینان از ثبات و قابلیت اطمینان از عملیات تجهیزات. این محصول از یک ساختار پیچ و خم سیم فولاد ضد زنگ چند لایه ای استفاده می کند که دارای ویژگی های انعطاف پذیر و خنک کننده عالی است.و کارايي جدايي از ارتعاش بيشتر از 90 درصد است، مناسب برای سناریوهای ارتعاش فرکانس گسترده از 5 هرتز تا 500 هرتز است. مزایای اصلی آن در ظرفیت حمل سنگین و طراحی طولانی مدت است.بار استاتیک یک مجموعه از عایق های ارتعاش می تواند به 50kg-200kg برسد، و انعطاف پذیری بار پویا بسیار قوی است، و نیازهای سختگیرانه رادار، آنتن های ماهواره ای، تجهیزات پزشکی و سایر زمینه ها را برآورده می کند.

سری JGX-0480 یک طراحی جداسازی لرزش همه جهت را اتخاذ می کند که می تواند انرژی لرزش را در جهت های افقی، عمودی و چندگانه جذب کند،کاهش کاهش عملکرد تجهیزات ناشی از رزونانسپوسته محصول از آلیاژ آلومینیوم مقاوم به خوردگی ساخته شده است و سطح آن با آنودیزاسیون مورد استفاده قرار می گیرد و با محیط های شدید از -50 °C تا +120 °C سازگار است. سطح حفاظت IP65 است،تضمین کار پایدار در شرایط سخت مانند رطوبت و اسپری نمک.

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا 0

گزینه های نصب

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا 1

پارامتر اندازه:

مدل	H3±330	️W ️	وزن واحد	گزینه های نصب	از طریق سوراخ (ملی متر)	رشته(ملی متر)	"سِنک"(°)
JGX-0480A-75A	30	36	0.304	D	¥6.9±0.13	M6×10	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B,D,E
JGX-0480A-59A	38	43	0.336	A,B,C,D,E,S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

ورق اطلاعات فنی:

بار عمودی

نه، نه	مدل	حداکثر بار ایستاتیک ((N)	حداکثر تغییر شکل(ملی متر)	سفتی لرزش (KN/m)	سفتی ضربه ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 درجه بار جهت:

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا 3

نه، نه	مدل	حداکثر بار ایستاتیک(ن)	حداکثر تغییر شکل(ملی متر)	سفتی لرزش(KN/m)	سفتی ضربه(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

بار جانبی:

جداکننده های ارتعاش سیم کشی با عملکرد بالا JGX-0480A-72A برای ابزار دقیق و سیستم های مکانیکی با دقت بالا 4

نه، نه	مدل	حداکثر بار ایستاتیک(ن)	حداکثر بار ایستاتیک(ن)	سفتی لرزش(KN/m)	سفتی ضربه(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* ماده ی میله های نصب *
فولاد ضد زنگ یا آلومینیوم می تواند انتخاب شود

* درمان سطح انتخاب میله های نصب آلومینیوم *
آنودیزاسیون سفید: درمان سطحی برای سخت تر کردن سطح آلومینیوم از خود آن. رنگ میله های نصب آلومینیوم آنودیزه سفید رنگ خود آلومینیوم را حفظ می کند.این درمان طبیعی سطح از میله های نصب آلومینیوم است

آنودیزاسیون سخت: درمان سطحی برای سخت تر کردن میله های نصب آلومینیوم نسبت به روش آنودیزاسیون سفید.رنگ سخت آنودیزه آلومینیوم میله های نصب تیره تر از روش سفید آنودیزهاستفاده ویژه برای شرایط کار پیچیده یا خاص استفاده از عایق های سیم کشی
