JZP-3.0B جذب کننده شوک لاستیک با قابلیت شکست طراحی ساختاری متقابل جدا شده نسبت سخت بودن شعاعی محوری

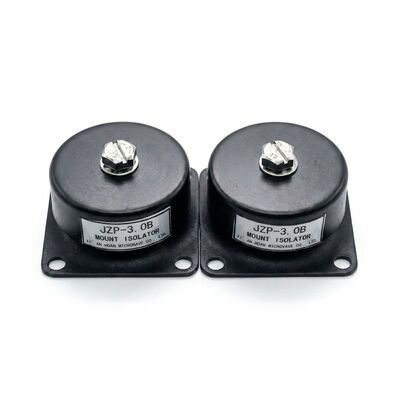

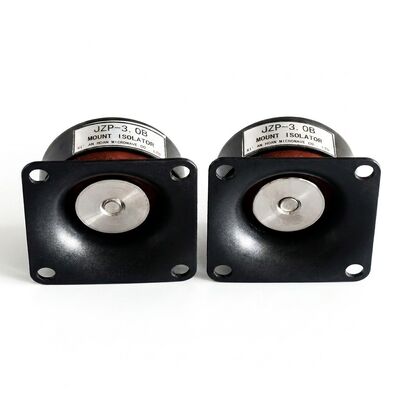

جاذب شوک لاستیکی JZP-3.0B

JZP-3.0B یک جاذب شوک لاستیکی مونتاژ شده از سری JZP-B است که توسط Xi'an Hoan تولید می شود. این واحد دارای بار اسمی 3.0 کیلوگرم است و هسته فنر فولادی را با یک عنصر الاستومری قالب گیری شده ترکیب می کند. این قطعه بین منبع لرزش و تکیه گاه آن نصب می شود، شوک را جذب کرده و لرزش منتقل شده را کاهش می دهد و نویز ساختاری را از کف، قاب ها و محفظه ها دور نگه می دارد. نقاط نصب معمول شامل مجموعه های خودرو، ماشین آلات عمومی، موتورها، کمپرسورها، فن ها و پمپ ها می باشد.

طراحی ساختاری قفل شونده ایمن در برابر خطا و نسبت های سفتی جدا شده

طراحی ساختاری قفل شونده ایمن در برابر خطا.عنصر الاستومری و اتصالات فلزی JZP-3.0B به جای چسبندگی صرف، توسط یک اتصال قفل شونده به هم متصل می شوند. تحت بار معمولی، اتصال نیرو را به طور مساوی در سراسر سطوح تماس پخش می کند. اگر پیوند بین لاستیک و فلز بیش از حد بارگذاری شود، قفل، الاستومر را در داخل محفظه نگه می دارد، بنابراین جداکننده به قطعات جداگانه تقسیم نمی شود. تجهیزات پشتیبانی شده در طول رویداد بارگذاری بیش از حد در جای خود باقی می مانند که آسیب ضربه ثانویه به ابزارها و محفظه ها را محدود می کند.

نسبت های سفتی محوری و شعاعی جدا شده. مقادیر سفتی محوری و شعاعی از طریق پارامترهای طراحی جداگانه کنترل می شوند: جهت محوری توسط ارتفاع و مقطع ستون الاستومری تعیین می شود، در حالی که جهت شعاعی توسط قطر ستون و فاصله داخلی محفظه تعیین می شود. از آنجایی که این دو مقدار به طور مستقل تنظیم می شوند، JZP-3.0B می تواند پاسخ محوری تنظیم شده ای را برای بار اسمی 3.0 کیلوگرم خود همراه با مهار جانبی در جهت شعاعی ارائه دهد. این جداکننده فرکانس تشدید را نزدیک به 41.5 هرتز با نسبت میرایی بالاتر از 0.13 در این چیدمان های نصب حفظ می کند.

داده های مدل (JZP-3.0B)

مقادیر زیر از ردیف JZP-3.0B برگه فنی JZP-B گرفته شده است.

پارامترهای ابعادی

JZP-3.0B از طرح JZP-B پیروی می کند. ردیف زیر مقادیر ابعادی طرح JZP-B (D, H, h, A, B, d1, MG و R) مورد استفاده JZP-3.0B را نشان می دهد.

کاربردها

JZP-3.0B برای تجهیزاتی مناسب است که باید در حین تولید لرزش توسط دستگاه مجاور به کار خود ادامه دهند: موتورها و گیربکس ها در خودروها و کشتی ها، کمپرسورها، فن ها، پمپ ها و ژنراتورها در کارخانه ها، و کابینت هایی که کنترل های الکترونیکی را در خود جای داده اند. همچنین بر روی پایه های ماشین آلات و زیر اتاق های تاسیسات سبک که هدف آن جلوگیری از انتشار لرزش به کف های اشغال شده است، استفاده می شود.
