JZP-13.5 جاذب شوک لاستیکی مدولار قابل انباشته، تنظیم ارتعاش، کاهش گشتاور راه‌اندازی برای ماشین‌آلات دوار

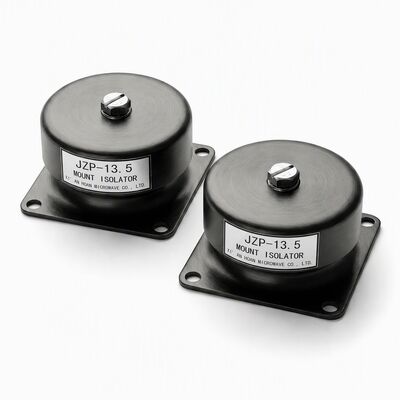

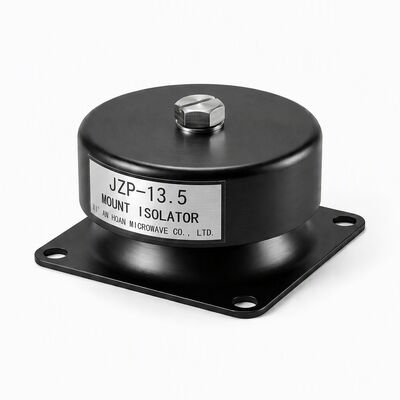

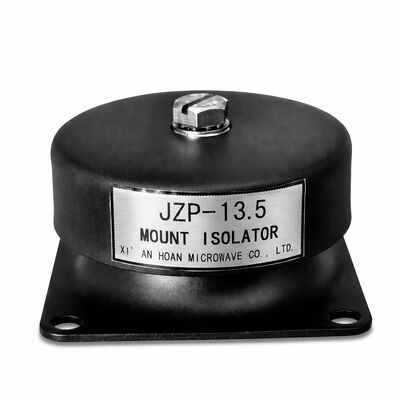

عایق ارتعاش ماژولار قابل انباشت JZP-13.5

عایق میراگر اصطکاکی JZP-13.5 معرفی می کند معماری پشته ماژولار که نحوه مقابله با چالش های ارتعاش چند محوری در تاسیسات ماشین آلات دوار را متحول می کند. با ظرفیت بار اسمی واحد تکی 13.5 کیلوگرم و سابقه اثبات شده در سیستم های درایو صنعتی، این عضو از خط تولید JZP-SC1 به مهندسان نگهداری و طراحان OEM اجازه می دهد تا آرایه های عایق سفارشی بسازند - با تنظیم سختی، توزیع بار و مشخصات میرایی با ترکیب واحدهای یکسان به صورت سری، موازی یا پیکربندی های هیبریدی بدون طراحی یا تایید ابزار جدید.

حل گذراهای گشتاور راه اندازی در رابط نصب

هنگامی که یک موتور الکتریکی از حالت سکون به سرعت عملیاتی شتاب می گیرد، قاب استاتور یک پالس گشتاور واکنشی را تجربه می کند که می تواند به 2-3 برابر مقدار بار کامل حالت پایدار برسد. پایه های پیچ شده سفت و سخت این گذرا را مستقیماً به قاب پایه منتقل می کنند، جایی که به صورت جابجایی میکرو در اتصالات شفت، کشنده های تسمه و محفظه های یاتاقان ظاهر می شود. JZP-13.5 این رویداد اوج گشتاور را از طریق تغییر شکل برشی الاستومر کنترل شده رهگیری می کند - کامپوزیت لاستیک-فلز به اندازه کافی انعطاف پذیری زاویه ای را برای جذب اوج فراهم می کند، سپس بدون افست باقیمانده به تعادل استاتیک باز می گردد. نتیجه کاهش قابل اندازه گیری در نرخ سایش اتصال و افزایش مستند شده در عمر یاتاقان انتهای درایو در مجموعه های موتور-پمپ با وظیفه مداوم است.

نحوه کار پشته ماژولار

هر واحد JZP-13.5 دارای رابط های نصب رزوه دار استاندارد M5 در الگوی پیچ 50 * 60 میلی متر است. با اتصال واحدها از طریق صفحات آداپتور فولادی ماشین کاری شده (موجود در انبار از Hoan)، مهندسان می توانند مونتاژ کنند:

• پشته های موازی - چندین عایق که بار را روی یک پایه ماشین تقسیم می کنند، ظرفیت کل را در فواصل 13.5 کیلوگرم افزایش می دهند و در عین حال فرکانس طبیعی عمودی یکسانی را حفظ می کنند.
• پشته های سری - عایق های نصب شده در یک زنجیره عمودی برای افزایش قابلیت انحراف کل برای نیازهای عایق فرکانس فوق العاده پایین زیر 15 هرتز.
• آرایه های هیبریدی - ترکیبی از عناصر موازی و سری که برای ماشین آلات با توزیع جرم نامتقارن، مانند پمپ های با کیس افقی با وزن موتور افست، سفارشی شده اند.

این فلسفه ماژولار هزینه و زمان تحویل عایق های مهندسی سفارشی را برای تاسیسات غیر استاندارد حذف می کند و در عین حال تنظیم قابل تنظیم در میدان را فراهم می کند که می تواند در طول راه اندازی بهینه شود تا اینکه در مرحله طراحی حدس زده شود.

جلوگیری از سایش شفت و خوردگی فرسایشی

حرکت میکرو در رابط شفت-یاتاقان - که از نظر فنی به آن خوردگی فرسایشی گفته می شود - یک علت اصلی خرابی تجهیزات دوار زودرس در محیط های با ارتعاش شدید است. حتی دامنه های جابجایی کمتر از 10 میکرون، هنگامی که میلیون ها بار در روز تکرار می شوند، به تدریج مواد سطحی را از طریق سایش چسبنده و چرخه های اکسیداسیون حذف می کنند. با جذب انرژی اجباری قبل از رسیدن به خط شفت، عایق های JZP-13.5 دامنه فرسایش را در ژورنال یاتاقان به میزان قابل توجهی کمتر از آستانه آسیب کاهش می دهند. داده های میدانی از درایوهای غلتکی کارخانه کاغذ که با پایه های JZP-SC1 بازسازی شده اند، کاهش 60 درصدی در فرکانس تعویض یاتاقان را در یک پنجره مشاهده 36 ماهه در مقایسه با تاسیسات پایه پیچ شده سفت و سخت نشان دادند.

عملکرد فنی در یک نگاه

JZP-13.5 با فرکانس تشدید 41.5 ± 5 هرتز و نسبت میرایی ≥ 0.13 کار می کند و آن را در دسته میرایی بالا (C/Cc > 0.10) قرار می دهد که در آن تقویت در تشدید به دامنه هایی که یکپارچگی تجهیزات را تهدید نمی کنند، سرکوب می شود. سقف انحراف استاتیک آن ≤ 0.3 میلی متر در بار نامی تضمین می کند که تلرانس های هم ترازی شفت حتی در حالی که عایق انرژی دینامیکی را جذب می کند، حفظ می شود. این واحد برای مقاومت در برابر پالس های شوک 100G (12 ضربه متوالی) آزمایش شده است و دارای 8 سال عمر طراحی خدماتی با تخریب خزش صفر است.

ابعاد محصول

پارامترهای فنی

مورد کاربرد: درایوهای موتور-پمپ

در یک ایستگاه پمپاژ صنعتی معمولی، یک موتور الکتریکی 11 کیلووات یک پمپ گریز از مرکز را از طریق یک کوپلینگ فکی انعطاف پذیر به حرکت در می آورد. در حین راه اندازی مستقیم، قاب موتور یک واکنش گشتاور لحظه ای تقریباً 180 نیوتن متر را تجربه می کند - تقریباً سه برابر گشتاور در حال اجرا - که بر روی طیف ارتعاش حالت پایدار قرار می گیرد. با نصب سفت و سخت، این گذرا از طریق صفحه پایه به فلنج مکش پمپ منتشر می شود و باعث ایجاد عدم هم ترازی میکرو تکراری می شود که سایش درج کوپلینگ فکی و تخریب مهر و موم مکانیکی پمپ را تسریع می کند. نصب عایق های JZP-13.5 در پیکربندی پشته موازی (دو واحد در هر پایه موتور، در مجموع چهار پایه) انتقال گشتاور اوج به صفحه پایه را بیش از 70٪ کاهش می دهد و در عین حال هم ترازی استاتیک را در 0.05 میلی متر حفظ می کند - بسیار کمتر از محدوده تلرانس سازنده کوپلینگ.

پیکربندی های توصیه شده

فناوری عایق Hoan شیان - ویژگی های اثبات شده

• خزش صفر و پیری صفر در طول عمر خدماتی نامی
• ضریب میرایی داخلی بالا برای اتلاف سریع انرژی ارتعاش
• محدوده دمای عملیاتی بسیار گسترده بدون انحراف سختی
• کتابخانه گسترده ای از هندسه های اتصالات استاندارد
• نمونه سازی سریع و تولید دسته کوچک اقتصادی
• ساختار یکپارچه مقاوم که از طریق آزمایش عمر تسریع شده تأیید شده است
• تضعیف همزمان شوک و ارتعاش در یک بسته فشرده واحد
• مقاوم در برابر مواد شیمیایی صنعتی، غوطه وری در آب دریا، ازن و تشعشعات UV

سوالات متداول

س: چگونه پیکربندی پشته مناسب را برای ماشین من تعیین کنم؟
پاسخ: وزن کل ماشین، ابعاد فوت پرینت و فرکانس های تحریک اولیه (دور موتور و فرکانس عبور تیغه در صورت لزوم) را به ما ارائه دهید. مهندسان کاربردی ما طرح پشته ای را ظرف 48 ساعت توصیه خواهند کرد، از جمله منحنی های انتقال پیش بینی شده.

س: آیا پشته کردن فرکانس طبیعی سیستم عایق را تغییر می دهد؟
پاسخ: پشته موازی - اتصال چندین عایق زیر یک پایه ماشین - ظرفیت بار را افزایش می دهد و در عین حال فرکانس طبیعی عمودی یکسانی را حفظ می کند زیرا سختی و جرم پشتیبانی شده به طور متناسب افزایش می یابد. پشته سری - عایق های متصل به انتها - انحراف کل را افزایش می دهد و فرکانس طبیعی موثر را کاهش می دهد، که برای عایق سازی منابع تحریک فرکانس بسیار پایین مفید است.

س: آیا این عایق ها می توانند جایگزین پایه های فرسوده OEM در تجهیزات قدیمی شوند؟
پاسخ: کاملاً. ما سوابق سازگاری ابعادی دقیقی برای پایه های ماشین آلات صنعتی رایج نگهداری می کنیم. اگر شماره قطعه OEM شما در دسترس نیست، الگوی پیچ نصب، فضای موجود و بار در هر پایه را برای ما ارسال کنید و ما تناسب را تأیید خواهیم کرد - اغلب با یک JZP-13.5 استاندارد موجود در انبار که نیازی به اصلاح صفحه پایه ندارد.

س: حداقل مقدار سفارش برای ارزیابی اولیه چقدر است؟
پاسخ: ما سفارشات نمونه را از 4 قطعه قبول می کنیم و به شما امکان می دهیم قبل از تعهد به حجم تولید، عملکرد عایق را بر روی تجهیزات خاص خود ابزار دقیق و اعتبارسنجی کنید.

کیفیت و قابلیت ردیابی

هر دسته JZP-13.5 با گواهی انطباق دیجیتال همراه است که اندازه گیری فرکانس تشدید فردی، شناسه های دسته مواد خام و پارامترهای فرآیند پخت را ثبت می کند. شرکت فناوری عایق Hoan شیان با مسئولیت محدود دارای گواهینامه ISO 9001:2015 با یک سیستم مدیریت کیفیت کاملاً یکپارچه است که شامل آزمایش رئولوژی الاستومر ورودی، سنجش ابعادی در فرآیند و تأیید عملکرد دینامیکی نهایی بر روی جداول لرزاننده ابزار دقیق می شود.
