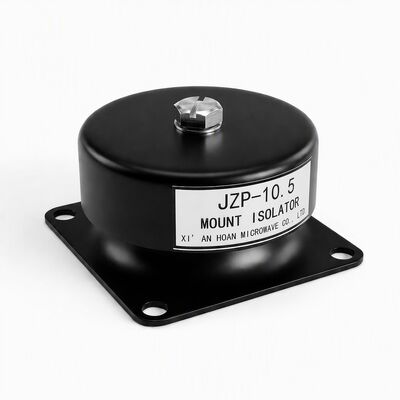

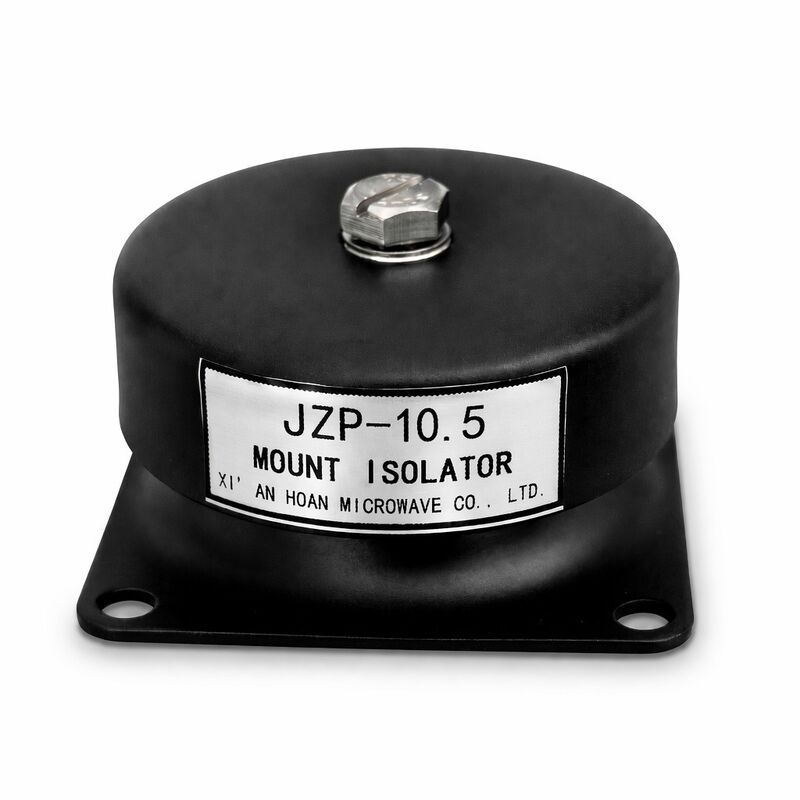

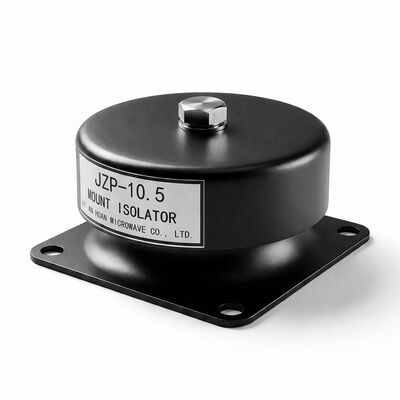

پایه ضربه گیر لاستیکی JZP-10.5 با جذب بار چند جهته عایق لرزش ایمن آنتی استاتیک ESD

JZP-10.5 جدا کننده لرزش ایمن ESD چند جهت

درJZP-105به یک چالش خاص در محیط های تولید دقیق و الکترونیک می پردازد: نیاز بهجداسازی لرزش که از هر جهت کار می کنددر حالی کهبه طور ایمن بار های الکتروستاتیک را از بین می بردکه می تواند به اجزای حساس آسیب برساند. هندسه ای استالومر گنبد دار و ترکیب مرکب رسانا آن را به انتخاب برای ابزارهای نیمه هادی، تجهیزات بازرسی،و زیرساخت های سرور که در آن رویدادهای ESD می تواند میلیون ها نفر را در زمان توقف ایجاد کند.

چگونه جذب چند جهت 3D کار می کند

بر خلاف نصب های بالینی معمولی که در فشرده سازی محوری برجسته هستند اما تحت برش و بار خم شدن به طور چشمگیری سفت می شوند، JZP-10.5 از یکپروفایل استالومر قطب کروی. این هندسه تقریباً سفتی ایزوتروپ را فراهم می کند به این معنی که پاسخ نصب قابل مقایسه است که آیا لرزش به صورت محوری ، شعاعی یا در هر زاویه کج می رسد.عنصر لاستیکی در حالت ترکیبی فشرده سازی و برش منحرف می شود، جذب انرژی از طریق خنک کننده هیستریک در سراسر سه محور ترجمه همزمان در آزمایش، JZP-105 نرخ از دست دادن انتقال ارتعاش 82-85٪ در عرض باند تحریک 10-500 هرتز در هنگام بارگذاری به 50-70٪ از ظرفیت نامی.

مکانیسم حفاظت از ESD

• شبکه کربن رساناپلیمر پایه NR/CR با کربن سیاه رسانا با ساختار بالا در یک کسری حجم بالاتر از آستانه نفوذ بارگذاری می شود.ایجاد مسیرهای رسانا مداوم از طریق ماتریس الاستومر بدون به خطر انداختن خواص مکانیکی.
• مقاومت سطحی 104-106 Ω️ در نقطه شیرین پراکنده ای ایستاتیک قرار دارد: به اندازه کافی رسانا برای خونریزی شارژ ها در عرض میلی ثانیه (پذیرفتن الزامات ANSI / ESD S20.20 با زمان تجزیه < 2 ثانیه از 1000V تا 100V)اما مقاومت کافی برای جلوگیری از جریان خطرناک در صورت تماس تصادفی با مدارهای فعال.
• خاصیت ضد ایستاتیک دائمی✓ برخلاف اسپری های ضد ایستاتیک موضعی که با دست زدن و تمیز کردن از بین می روند، ترکیب پر از کربن محافظت دائمی و مستقل از رطوبت ESD را در طول عمر خدمت محصول فراهم می کند.

تولید و انطباق

• محیط مخلوط کنترلی• پراکندگی سیاه کربن از طریق مخلوط کردن داخلی دو گذر (نوع بانبری) با نظارت بر منحنی قدرت در زمان واقعی برای بررسی کیفیت پراکندگی حاصل می شود.بنابراین هر دسته از آزمون کوپن مقاومت در خط قبل از قالب.
• IEC 61340-5-1 انطباقبرنامه کنترل ESD ما مطابق با استاندارد بین المللی برای حفاظت از دستگاه های الکترونیکی از پدیده های الکتروستاتیک است.بسته های مستنداتی از جمله گواهینامه های انطباق و گزارش های مقاومت دسته با هر محموله در دسترس هستند.
• ردیابیهر دسته تولید یک کد دسته منحصر به فرد اختصاص داده می شود که می تواند به دسته های مواد اولیه، پارامترهای مخلوط، سوابق مطبوعات قالب و داده های آزمایش QC که برای 36 ماه نگه داشته شده است، بازرسی شود.

مشخصات فنی

نصب و نگهداری

• اطمینان حاصل شود که سطح نصب به صورت الکتریکی به شبکه زمین گیری ESD تاسیسات متصل است (توصیه شده: < 1 Ω به زمین)
• به طور دوره ای مقاومت سطح را با یک مگومتر کالیبر شده در هر فاصله توصیه شده IEC 61340-2-3 بررسی کنید: هر 6 ماه یا 2000 ساعت کار
• رنگ، پوشش، و یا چسب زدن به سطح لاستیک، به عنوان این را به خطر می اندازد رسانایی
• فقط با الکل ایزوپروپیلی و یک پاک کننده بدون پشه تمیز کنید؛ پاک کننده های مبتنی بر حلال ممکن است افزودنی های ضد استاتیک را استخراج کنند
• جایگزین کردن چسب هایی که دارای ترک های فیزیکی، مجموعه دائمی بیش از 15٪ از ارتفاع اصلی یا اندازه گیری مقاومت خارج از محدوده 104-106 Ω هستند

کاربردهای صنعتی

• تولید نیمه هادیربات های دستکاری وافره، جداسازی ابزار لیتوگرافی، خنک کننده لرزش ماشین CMP در اتاق های تمیز کلاس 100/1000
• خطوط مونتاژ SMTپاهای ماشین انتخاب و قرار دادن، جداسازی کانویر کوره بازپرداخت، نصب ایستگاه بازرسی AOI
• زیرساخت های مرکز داده- جداسازی پایه قفسه سرور، جداسازی ارتعاش HDD array، نصب واحد CRAC برای جلوگیری از سر و صدا ناشی از ساختار
• پزشکی و آزمایشگاهی● جداسازی ارتعاش سانتریفیوژ، نصب پایه میکروسکوپ الکترونی، جداول تعادل دقیق، سیستم های چرخه گرمی PCR
• آزمایش و اندازه گیریپایه های دستگاه اندازه گیری مختصات (CMM) ، جداول واسطه سنج لیزر، تجهیزات سنجش حساس به ارتعاش

مزیت مقایسه ای

نصب لرزش های معمولی نیاز به کمربند های زمین گیری جداگانه یا فرش های رسانا برای رسیدگی به نگرانی های ESD دارد. اضافه کردن هزینه، پیچیدگی نصب و نقاط شکست بالقوه.5 ادغام خنک کننده لرزش و تبعید استاتیک در یک واحد فشرده واحد، کاهش تعداد BOM و ساده سازی مونتاژ برای سازندگان تجهیزات OEM. مشخصات سفتی نزدیک به ایزوتروپ نیز نیاز به نصب خاص جهت را از بین می برد.امکان نصب سریعتر و انعطاف پذیرتر در خط تولید.

اطلاعات سفارش

در دسترس از سهام در پیکربندی استاندارد. گزینه های سفارشی سازی OEM عبارتند از: رشته های استودی جایگزین (M8 ، M12 ، UNC / UNF) ، سخت افزار فولاد ضد زنگ (درجه 304 یا 316) ،مرکب مبتنی بر سیلیکون برای محدوده دمای طولانی، و تنظیمات سفارشی درومتر.درخواست نمونهبرای ارزیابی داخلی، ما کیت های ارزیابی را در عرض 3 روز کاری ارسال می کنیم. صفحات داده های فنی، مدل های 3D CAD (فرمت STEP / IGS) و گواهینامه های انطباق در صورت درخواست در دسترس است.
