پایه لرزشگیر لاستیکی JZP-10.5 با نسبت دینامیک به استاتیک بهینه شده، مقاوم در برابر ترک خوردگی ازن، ایزولاتور لرزش NR

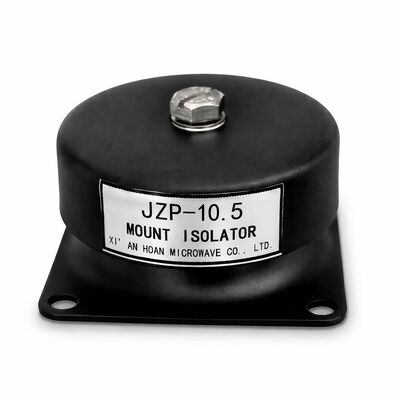

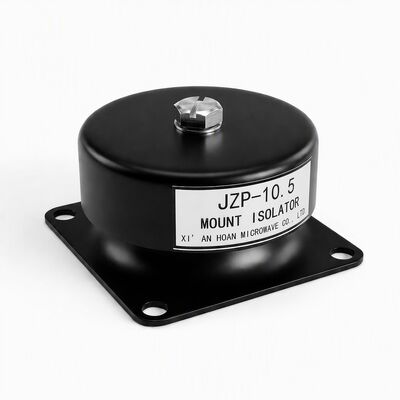

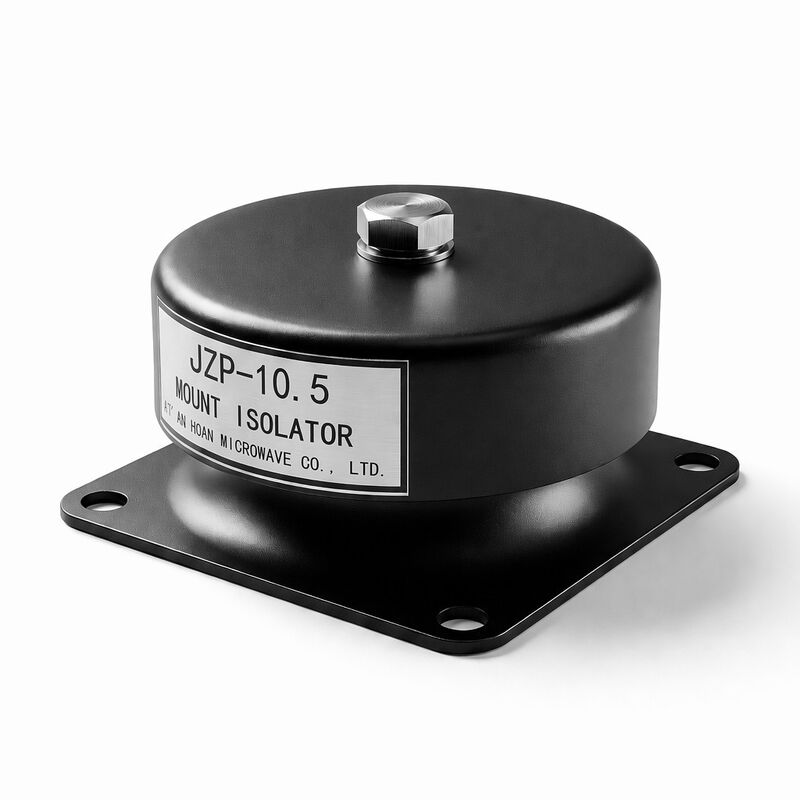

پایه لرزه‌گیر لاستیکی با دقت بالا JZP-10.5

The JZP-10.5 یک ایزولاتور ارتعاش مهندسی شده با دقت لاستیک به فلز است که برای تجهیزات صنعتی که نیاز به ویژگی‌های سفتی دینامیکی به استاتیکی پایدار و دوام زیست‌محیطی طولانی‌مدت دارند، طراحی شده است. تمایز اصلی آن در فرمولاسیون NR نهفته است که نسبت دینامیکی به استاتیکی را در حد ≤1.4 حفظ می‌کند - پارامتری حیاتی که تضمین می‌کند پایه تحت بارهای ثابت و شرایط نوسانی به طور قابل پیش‌بینی عمل می‌کند و از انحراف تشدید در ماشین‌آلات دوار جلوگیری می‌کند.

فرآیند تولید و تضمین کیفیت

• قالب‌گیری فشاری — هر واحد JZP-10.5 از طریق قالب‌گیری فشاری با فشار بالا در دمای 150-160 درجه سانتی‌گراد تولید می‌شود و به چگالی اتصال عرضی کامل در سراسر بدنه لاستیکی برای خواص مکانیکی سازگار در هر بچ دست می‌یابد.
• اتصال فلزی ولکانیزه شده — هسته فولادی قبل از ولکانیزاسیون لاستیک تحت پیش‌تصفیه فسفات روی و پوشش چسب Chemlok قرار می‌گیرد و استحکام پیوندی بیش از 8 مگاپاسکال ایجاد می‌کند - بسیار بالاتر از استحکام پارگی خود لاستیک.
• تست 100% بار-تغییر شکل — هر بچ تولیدی برای منحنی‌های سفتی استاتیکی و دینامیکی بر روی یک قاب تست سرو-هیدرولیک MTS نمونه‌برداری می‌شود و سوابق قابلیت ردیابی کامل به مدت 36 ماه نگهداری می‌شود.
• تأیید بچ در محفظه ازن — نمونه‌های ترکیب NR از هر بچ طبق ASTM D1149 به مدت 72 ساعت در معرض 50 pphm ازن در دمای 40 درجه سانتی‌گراد قرار می‌گیرند و معیار پذیرش، عدم وجود ترک قابل مشاهده است.

مشخصات فنی

ویژگی‌های عملکردی

نسبت دینامیکی به استاتیکی ≤1.4 در JZP-10.5 یک ویژگی برجسته در کلاس خود است. در عمل، این بدان معناست که پایه هنگام انتقال از پیش بار استاتیکی به تحریک دینامیکی، حداکثر 40% سفت‌تر می‌شود - که باعث به حداقل رساندن تغییر در فرکانس طبیعی سیستم می‌شود که معمولاً پایه‌های لاستیکی عمومی را آزار می‌دهد. این امر به ویژه برای تجهیزات با سرعت متغیر که در آن اجتناب از تشدید در طیف وسیعی از دور در دقیقه عملیاتی ضروری است، ارزشمند است.

فرمولاسیون NR مقاوم در برابر ازن شامل آنتی‌اکسیدان‌های مبتنی بر p-فنیلن‌دی‌آمین و موم میکروکریستالی است که به سطح می‌آیند و یک لایه محافظ تشکیل می‌دهند. این محافظت دوگانه از طریق هوازدگی تسریع شده معادل بیش از 5 سال قرار گرفتن در معرض فضای باز در آب و هوای معتدل تأیید شده است.

دستورالعمل نصب

• صافی سطح نصب باید در عرض 0.2 میلی‌متر در سراسر سطح نصب باشد
• گشتاور سفت کردن: 25-30 نیوتن متر برای میله‌های M10
• همیشه از ترکیب واشر تخت و واشر فنری برای جلوگیری از شل شدن استفاده کنید
• حداقل 5 میلی‌متر فاصله در اطراف بدنه لاستیکی برای انعطاف‌پذیری نامحدود در نظر بگیرید
• برای سیستم‌های چند پایه‌ای، اطمینان حاصل کنید که توزیع بار از تغییر ±10% بین پایه‌ها تجاوز نمی‌کند

کاربردهای معمول

• سیستم‌های تهویه مطبوع — جداسازی کمپرسورهای چیلر، فن‌های برج خنک‌کننده و واحدهای هواساز از سازه‌های ساختمان
• پمپ‌های صنعتی — کاهش ارتعاش منتقل شده از طریق لوله در تأسیسات پمپ‌های سانتریفیوژ و دیافراگمی
• مجموعه‌های ژنراتور — ایزولاسیون زیر فریم برای ژنراتورهای دیزلی و گاز طبیعی تا 50 کیلو ولت آمپر
• ایستگاه‌های کمپرسور — ایزولاسیون کمپرسورهای پیستونی و اسکرول در سیستم‌های تبرید و پنوماتیک
• ماشین‌آلات نساجی — میرا کردن ارتعاش دستگاه‌های بافندگی و ماشین‌های ریسندگی در محیط‌های تولیدی

بسته‌بندی و حمل و نقل

بسته‌بندی استاندارد: جعبه انفرادی با برند WNRLN با فوم PE، 50 واحد در هر کارتن اصلی موج‌دار دو جداره درجه صادراتی (420*320*250 میلی‌متر، تقریباً 11 کیلوگرم ناخالص). برچسب‌گذاری و بارکد سفارشی برای سفارشات OEM موجود است. حمل و نقل استاندارد از طریق حمل و نقل دریایی (FCL/LCL) از بنادر شنژن یا گوانگژو، با گزینه‌های اکسپرس هوایی برای تحویل فوری.

گزینه‌های سفارشی‌سازی

ما تنظیم سختی ترکیب (محدوده 45-70 شور A)، ابعاد میله جایگزین (M8، M12)، سخت‌افزار فولاد ضد زنگ برای محیط‌های خورنده، و انواع لاستیک سیلیکونی برای محدوده دمایی گسترده (-60 درجه سانتی‌گراد تا +200 درجه سانتی‌گراد) را ارائه می‌دهیم. حداقل تعداد سفارش برای فرمولاسیون‌های سفارشی اعمال می‌شود.با تیم مهندسی ما تماس بگیرید با الزامات کاربرد شما برای یک توصیه سفارشی.
