ضربه گیر لاستیکی JZP-8.5 با تحمل ناهماهنگی موازی زاویه ای بست ضد شل شدن رزوه محافظ جدا کننده

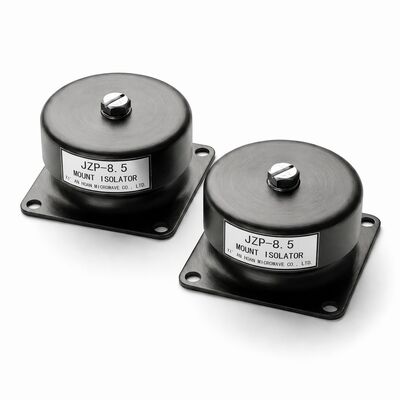

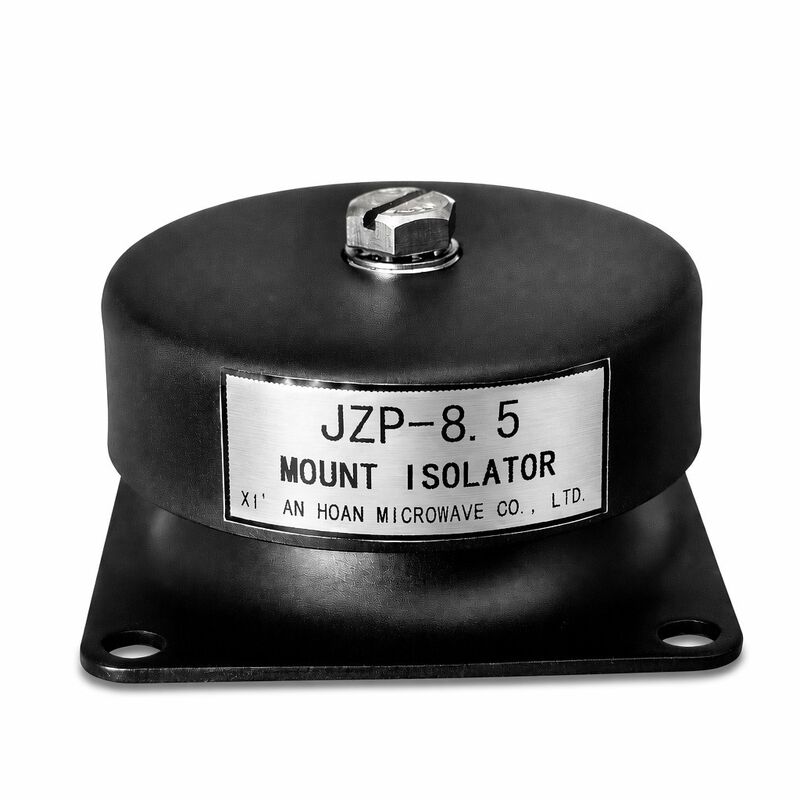

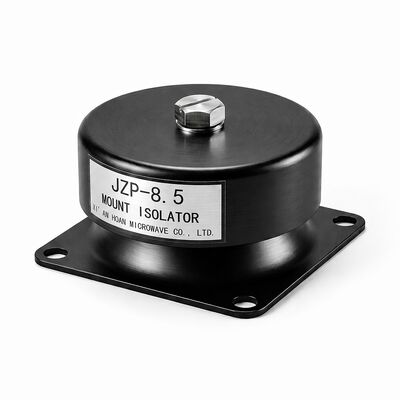

جاذب شوک لاستیکی JZP-8.5 — تحمل ناهم‌ترازی زاویه‌ای و موازی با سیستم نصب ضد شل شدن

، JZP-8.5 جاذب ارتعاش لاستیکی-فلزی، با بار نامی 8.5 کیلوگرم در هر پایه، دو چالش پایدار در جذب ارتعاش صنعتی را حل می‌کند: ناهمواری سطح نصب و شل شدن بست‌ها تحت بارگذاری چرخه‌ای. عنصر الاستومری آن انحراف زاویه‌ای و جابجایی موازی را در حین نصب می‌پذیرد، در حالی که سیستم رزوه ضد شل شدن یکپارچه، یکپارچگی گیره را در فواصل طولانی سرویس حفظ می‌کند.

جبران ناهم‌ترازی زاویه‌ای و موازی

سطوح نصب در محل نصب به ندرت کاملاً صاف و موازی هستند. عنصر لاستیکی JZP-8.5 برای جذب حداکثر ±15 درجه ناهم‌ترازی زاویه‌ای و ±3 میلی‌متر جابجایی موازی بین سطوح جفت‌شونده، انعطاف‌پذیر است. این امر نیاز به استفاده از واشر، سنگ‌زنی یا ماشین‌کاری دقیق پدهای نصب را از بین می‌برد - که در سناریوهای نوسازی که زیرساخت‌های موجود قابل تغییر نیستند، هزینه نصب را 30 تا 40 درصد کاهش می‌دهد. الاستومر پس از تراز شدن و سفت شدن به هندسه اصلی خود باز می‌گردد و اطمینان می‌دهد که عملکرد جذب ارتعاش نامی توسط تنظیم نصب به خطر نمی‌افتد.

ضد شل شدن بست و محافظت از رزوه

شل شدن پیچ ناشی از ارتعاش یکی از شایع‌ترین دلایل خرابی جاذب در حین سرویس است. JZP-8.5 این مشکل را از طریق یک رویکرد دوگانه محافظت حل می‌کند: یک مهره قفل‌شونده با حلقه نایلونی که گشتاور غالب را تحت ارتعاش مداوم حفظ می‌کند، و یک سطح واشر فولادی چسبیده که نیروی گیره را به طور مساوی در سراسر رابط لاستیک-فلز توزیع می‌کند. این ویژگی‌ها با هم از شل شدن چرخشی و خراشیدگی رزوه جلوگیری می‌کنند، حتی پس از بیش از 10,000 چرخه بار در تست‌های شتاب‌دار روی میز. نیازی به ترکیبات قفل‌کننده رزوه ثانویه نیست، که هم نصب اولیه و هم دسترسی نگهداری آینده را ساده می‌کند.

داده‌های عملکرد JZP-8.5

محیط‌های نصب مناسب

• فونداسیون ژنراتورهای دیزلی و گازی
• پایه‌های ماشین‌آلات ساختمانی و تجهیزات خاکبرداری
• بسترهای پیشرانه دریایی تجاری و ماشین‌آلات کمکی
• ماشین‌آلات پردازش و برداشت کشاورزی
• تجهیزات فن، دمنده و تهویه صنعتی
• ایزولاسیون تجهیزات درایو نوار نقاله، سنگ شکن و غربالگری

توصیه‌های نصب

برای عملکرد بهینه، JZP-8.5 را با عنصر لاستیکی بین پایه تجهیزات و پایه فونداسیون قرار دهید. بست M6 را با استفاده از آچار کالیبره شده به گشتاور 8-10 نیوتن متر سفت کنید. مهره قفل‌شونده نایلونی یکپارچه گشتاور غالب کافی را فراهم می‌کند - از ترکیبات قفل‌کننده رزوه مایع استفاده نکنید زیرا ممکن است با عنصر لاستیکی واکنش شیمیایی نشان دهند. سالانه جاذب‌ها را برای ترک خوردگی لاستیک، تغییر شکل یا مجموعه دائمی بیش از 1 میلی‌متر بررسی کنید. برای حفظ عملکرد جذب ارتعاش نامی، هر جاذب نشان‌دهنده علائم تخریب را تعویض کنید.
