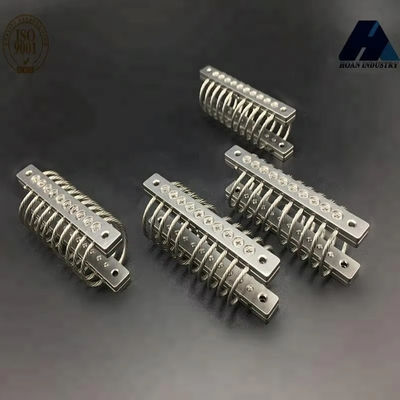

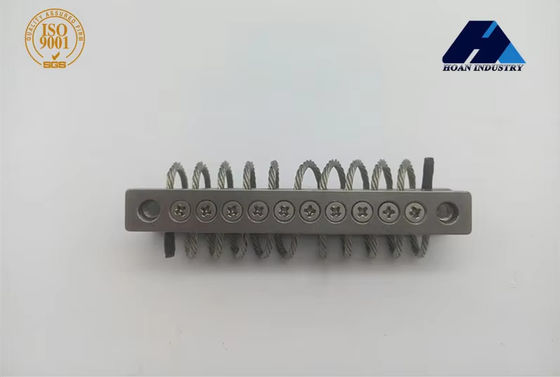

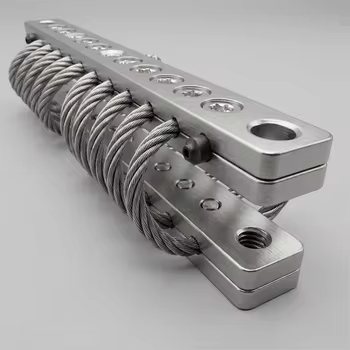

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

خلاصه:
JGX-0160E-4.8A یک جداکننده ارتعاش گیمبال کاملاً فلزی است که برای کنترل دقیق ارتعاش در کاربردهای دوربین پهپاد فشرده طراحی شده است. ساختار تمام فلزی آن اجزای لاستیکی و الاستومری را به طور کامل حذف می کند و عملکرد میرایی ثابتی را ارائه می دهد که تحت تأثیر نوسانات دما، قرار گرفتن در معرض اشعه ماوراء بنفش یا تماس شیمیایی قرار نمی گیرد. مکانیزم اختصاصی اتلاف ارتعاش انرژی مکانیکی را در عرض میلی ثانیه به گرما تبدیل می کند و انزوا ذاتا قابل اعتمادی را ارائه می دهد که نیاز به نگهداری صفر در طول عمر محصول دارد. رتبه بار 4.8 کیلوگرم با پیکربندی نصب نوع A برای بارهای سبک وزن FPV و دوربین های اکشن بهینه شده است.

عملکرد بار عمودی

عملکرد بار جهت 45 درجه

عملکرد بار جانبی

مکانیزم میرایی و مهندسی مواد

JGX-0160E-4.8A به کنترل ارتعاش پیشرو در کلاس خود از طریق یک دستگاه خالص دست می یابد.ساخت تمام فلزیمعماری ایزولهاتلاف سریع انرژیمکانیزم انرژی ارتعاش مکانیکی را از طریق اصطکاک خشک در رابط های تماس داخلی خود به انرژی حرارتی با درجه پایین تبدیل می کند، که به طور غیر فعال در هوای اطراف در عرض 3-5 میلی ثانیه در هر چرخه پخش می شود. هیچ سیال هیدرولیکی برای نشتی، هیچ عنصر الاستومری برای ترک خوردن، و هیچ پیوند مکانیکی برای فرسودگی وجود ندارد - معماری تمام فلزی عملکرد میرایی ثابت و بدون نیاز به تعمیر و نگهداری را برای کل عمر عملیاتی پهپاد تضمین می کند.

صفحات پایه از شمش آلیاژ آلومینیوم 6061-T6 با سطح سخت آنودایز شده (مطابق با نوع III، مطابق با MIL-A-8625) ماشین کاری شده اند. این یک لایه اکسید 50 میکرونی را فراهم می کند که در برابر خوردگی گالوانیکی هنگام نصب روی قاب های پهپاد فیبر کربنی مقاومت می کند - یک نقطه شکست رایج در رابط های فولادی-فیبر کربنی. پیچ های کلاهک سر سوکت فولاد آلیاژی درجه 12.9 با پوشش اکسید سیاه به عنوان اتصال دهنده های استاندارد عرضه می شوند که از قبل با قفل رزوه ای با استحکام متوسط ​​برای مونتاژ مقاوم در برابر لرزش استفاده شده اند.

راهنمای نصب

1. بررسی کنید که وزن محموله بین 1.4 نیوتن و 3.4 نیوتن (30 تا 70 درصد از حداکثر بار استاتیکی 4.8 نیوتن) برای عملکرد میرایی بهینه باشد.
2. پیکربندی نصب مورد نیاز (از A تا E یا S-نوع) را بر اساس هندسه قاب گیمبال خود انتخاب کنید. مدل استاندارد 4.8A با پیکربندی A عرضه می شود. تنظیمات دیگر در صورت درخواست در دسترس هستند.
3. تمام سطوح نصب را با ایزوپروپیل الکل تمیز کنید. اگر در محیط‌های نمک پاشی کار می‌کنید، یک لایه نازک از ترکیب ضد گیر را روی رزوه‌های بست بمالید.
4. پس از نصب، آزمایش جارو لرزش زمین از 5 تا 500 هرتز را برای بررسی عملکرد ایزوله قبل از استقرار پرواز انجام دهید.

تضمین کیفیت و انطباق با استانداردها

هر ایزولاتور JGX-0160E-4.8A قبل از ارسال تحت چهار دروازه کیفیت اجباری قرار می گیرد: (1) بازرسی ابعادی با استفاده از تجهیزات CMM با دقت ± 0.02 میلی متر در برابر نقشه های مهندسی. (2) تأیید کشش طناب سیم در 150٪ بار نامی با مجموعه دائمی صفر؛ (3) مشخصه سفتی دینامیک در جاروب فرکانس 5-2000 هرتز بر روی میز لرزاننده الکترودینامیک. (4) بازرسی نهایی بصری و ابعادی با قابلیت ردیابی تعداد زیادی نسبت به اعداد حرارتی مواد خام. تاسیسات تولید دارای گواهی ISO 9001:2015 ما قابلیت ردیابی دسته ای کامل را از سیم پیچ فولادی ورودی تا شماره سریال محصول نهایی حفظ می کند.

فیلدهای کاربردی

1. پهپادهای عکاسی هوایی و فیلمبرداری
2. پهپادهای بازرسی صنعتی و نظارت بر دارایی
3. پلت فرم های دقیق بررسی کشاورزی
4. پایه‌های محموله LiDAR و تصویربرداری حرارتی
5. کوادکوپترهای FPV Racing & Freestyle
6. سیستم‌های پهپاد جستجو و نجات
