Hoan 100611 ابزار ماشین آلات سنگین لاستیک شاک جذب پد Q235 فلز تقویت شده ضد ارتعاش پد

لنت های ضربه گیر لاستیکی ماشین ابزار سنگین Hoan 100611 پدهای ضد لرزش تقویت شده فولادی

شوک مخرب کف، رانش ماشین و خستگی بتن را در منبع متوقف کنید

در تاسیسات تولیدی با بازده بالا، ماشین آلات سنگین مانند پرس های هیدرولیک، مراکز CNC، پرس های مهر زنی و چکش های آهنگری انرژی جنبشی بسیار زیادی تولید می کنند. بدون کنترل، این امواج ضربه ای عظیم به صورت ارتعاش جامد مستقیماً در پایه بتنی تأسیسات منتشر می شوند. با گذشت زمان، این منجر به ترک‌خوردگی ساختاری، سایش سریع قطعات گران‌قیمت ماشین، از دست دادن بحرانی دقت ابزار و زمزمه‌های آکوستیک کرکننده‌ای می‌شود که استانداردهای ایمنی صنعتی را نقض می‌کند.
آیا تأسیسات شما با این خطرات عملیاتی پرمخاطره مواجه است؟
خسارت بتن و ساختمان:ضربات ریز مکرر باعث پودر شدن دال های کف بتنی، آسیب رساندن به ستون های سازه ای اطراف و شل شدن پیچ های لنگر کف می شود.
از دست دادن دقت ابزار:ارتعاش با فرکانس بالا باعث ایجاد پچ پچ ابزار می شود و در نتیجه سطوح ضعیف، مسیرهای مختصات CNC نامناسب و قطعات کار رد می شود.
رزونانس آکوستیک شدید:امواج ضربه‌ای با فرکانس پایین که از کف عبور می‌کنند و دوباره به‌عنوان صدای هوا پخش می‌شوند و باعث ایجاد محیطی با دسی‌بل بالا و خستگی اپراتور می‌شوند.
راه رفتن و جابجایی ماشینی:تجهیزات سنگین بدون لنگر به آرامی از نقطه تعیین شده خود خارج می شوند و ایمنی اپراتور را تهدید می کنند و خطوط عرضه را قطع می کنند.
لنت های ضربه گیر لاستیکی ماشین ابزار سنگین Hoan 100611 یک راه حل حرفه ای بدون سازش را ارائه می دهد. Hoan 100611 که به طور خاص برای محیط های بار شدید مهندسی شده استسری الاستیسیته بالای لاستیک طبیعی ولکانیزه ممتاز را با سفتی تحمل بار فوق العاده صفحه فولادی ساختاری Q235 ترکیب می کند.

گالری محصولات

سری Hoan 100611 برای تحمل بارهای استاتیکی بسیار زیاد و ضربه های دینامیکی شدید طراحی شده است و با ساختار دو طرفه منحصر به فرد برای ارائه حداکثر پایداری و عملکرد جداسازی طراحی شده است.

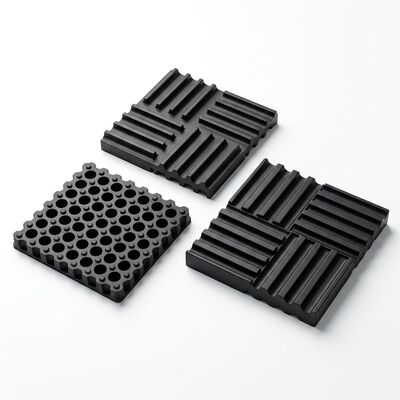

1. پد ضربه گیر سنگین Hoan 100611 (پیکربندی استاندارد)

سطح بالایی یک رابط یکنواخت و سفت را برای توزیع وزن پایه ماشین فراهم می کند و از تمرکز استرس محلی جلوگیری می کند و از هم ترازی کامل اطمینان می دهد.(شکل 1: پد ضربه گیر لاستیکی ماشین ابزار سنگین ALJ48 دارای لاستیک طبیعی ولکانیزه شده سنگین با تقویت کننده فولادی ساختاری داخلی.)

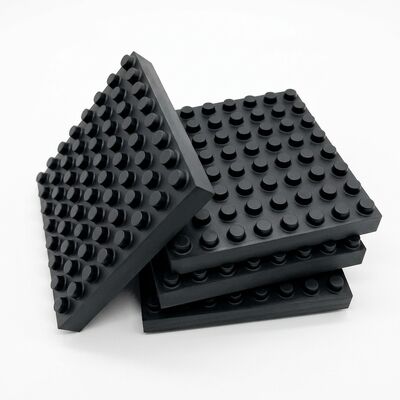

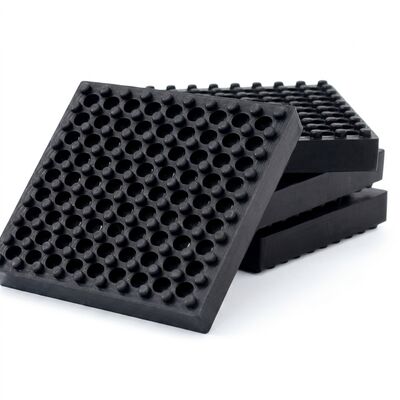

2. نمای نصب عملی نمایه پایین با کارایی بالا
نمای نزدیک که نمایه پایین مهندسی پیشرفته را برجسته می کند، ماتریس محفظه پنوماتیکی با سوراخ عمیق، برآمدگی های ضد لغزش و تطبیق پذیری نصب در دنیای واقعی را در زیر ماشین آلات و تجهیزات سنگین نشان می دهد.(شکل 2: نمایه پایین مهندسی شده - فنجان ها و برآمدگی های خلاء با سوراخ عمیق چند نقطه ای حباب های هوا را به دام می اندازند تا راندمان میرایی را چند برابر کنند و در عین حال حداکثر چسبندگی جانبی را ارائه دهند.)

ویژگی های کلیدی مزایای

ورق فولادی ساختاری Q235 داخلی:بیشتر لنت‌های لاستیکی جامد از تنش موضعی شدید، برآمدگی و پارگی برشی زیر پای ماشین‌های سنگین رنج می‌برند. سری Hoan 100611 یک صفحه فولادی Q235 سندبلاست شده سنگین را در هسته خود ادغام می کند. این درج ساختاری به عنوان یک متعادل کننده بار عمل می کند، نیروهای عمودی عظیم را به طور یکنواخت در سراسر بدنه الاستومری پخش می کند، از شکست برشی جلوگیری می کند و اطمینان می دهد که دستگاه کاملاً تراز می ماند.
پایین برآمدگی حفره عمیق پیشرفته:سطح زیرین با ماتریسی از سوراخ های برجسته عمیق و استوانه ای طراحی شده است که توسط برآمدگی های متحدالمرکز برجسته احاطه شده است. این هندسه دو عملکرد مهندسی حیاتی را انجام می دهد:
الف بهینه سازی فاکتور شکل:از آنجایی که لاستیک عملاً از نظر حجم تراکم ناپذیر است (o ≈ 0.5 Poisson'sratio)، برای برآمدگی نیاز به فضا دارد. سوراخ های عمیق حجم انبساط داخلی را فراهم می کنند و انحراف دینامیکی را بهینه می کنند.
ب تضعیف شوک پنوماتیک:هوای محبوس شده در حفره های عمیق به عنوان یک چشمه هوای ثانویه عمل می کند. تحت ضربه های ناگهانی، هوا به صورت پنوماتیک فشرده می شود و امواج ضربه ای با دامنه بالا را جذب می کند و از انتشار صدای جامد جلوگیری می کند.
ج دستگیره با اصطکاک بالا:برجستگی های محیطی به عنوان مرزهای مکش سنگین عمل می کنند، اصطکاک استاتیک و در هم تنیدگی مکانیکی را با کف های بتنی چند برابر می کنند تا رانش ماشین را بدون چسب های شیمیایی تهاجمی از بین ببرند.
سازگاری با بار شدید (30 کیلوگرم تا 6000 کیلوگرم):سری Hoan 100611 که شامل 5 مدل مجزا می باشد، دامنه کاربرد فوق العاده وسیعی را ارائه می دهد. چه یک تردمیل تجاری را ایزوله کنید یا یک مرکز فرز چند تنی CNC، ابعاد فیزیکی و ظرفیت های درجه بندی شده کاملاً برای مطابقت با نیازهای مهندسی خاص شما مقیاس بندی شده است.
الاستومر با رطوبت بالا و درجه صنعتی:فرموله شده از ترکیب لاستیک طبیعی (NR) با درجه بالا و گوگرد ولکانیزه شده، این پد انعطاف پذیری فوق العاده و خزش کم را ارائه می دهد. این بسیار مقاوم در برابر انتشار پارگی، پیری گرما، ازن و رطوبت است و عمر مفید بیش از 10 سال را تحت بار مداوم تضمین می کند.

مشخصات دقیق

جدول زیر پارامترهای مهندسی دقیق برای خانواده محصولات Hoan 100611 را نشان می دهد. این مقادیر برای پشتیبانی از محاسبات ساختاری حرفه ای و برنامه ریزی نصب ماشین تایید شده اند:

4 روش نصب حرفه ای

سری Hoan 100611 برای تطبیق طرح های مختلف ماشین آلات، انواع کف و بردارهای نیروی دینامیکی، از چهار پیکربندی نصب مجزا و آزمایش شده در میدان پشتیبانی می کند:
روش 1: قرار دادن مستقیم زیر پا
محدوده برنامه:ldeal برای ماشین های تراش CNC، ماشین های سنگ زنی، تردمیل های تجاری، و تجهیزات گیاهی کمکی با حداقل نیروهای جانبی و بدون نیاز به لنگر مکانیکی سفت و سخت.
رویه:
الف سطح کف بتنی را کاملاً تمیز کنید و مطمئن شوید که فاقد شن، آب و روغن برش است.
ب پای دستگاه را با استفاده از جک یا دروازه‌ای هیدرولیک سنگین بلند کنید.
ج پد Hoan 100611 را مستقیماً زیر وسط پایه تسطیح یا پایه نگهدارنده دستگاه بلغزانید.d. دستگاه را به آرامی پایین بیاورید و مطمئن شوید که پایه به طور مربعی روی سطح صاف و بدون پد قرار می گیرد.

روش 2: نصب کف پیچ و مهره ای لنگر

محدوده برنامه:طراحی شده برای ماشین‌آلاتی که نیروهای جانبی متوسطی را تجربه می‌کنند، مانند میکسرهای صنعتی با گشتاور بالا، فن‌ها و پمپ‌های رفت و برگشتی.
رویه:
الف پد Hoan 100611 را زیر پای دستگاه قرار دهید و نقطه مرکزی را روی کف بتنی علامت بزنید.b. پد را به کناری ببرید، یک سوراخ پایلوت در بتن دریل کنید و یک پیچ انبساط کف انبساط سنگین را وارد کنید.
ج لنت Hoan 100611 را مجدداً روی پیچ لنگر قرار دهید.
د برای جلوگیری از تماس مستقیم فلز با فلز ("پل صوتی") یک واشر لاستیکی نرم و با کارایی بالا در بالای فلنج نصب دستگاه نصب کنید.
ه. پیچ ساختاری را از سوراخ نصب دستگاه و واشر لاستیکی عبور دهید، سپس آن را به لنگر انبساط کف بکشید. برای ایجاد یک اتصال ارتعاشی ارتعاشی ارتعاشی را مطابق مشخصات سفت کنید.

روش 3: انباشتن سری چند لایه
محدوده برنامه:طراحی شده برای دستگاه های تست علمی یا پزشکی بسیار حساس، جداول نوری با وضوح بالا، یا تجهیزاتی که به انحراف استاتیکی شدید و فرکانس های طبیعی بسیار کم نیاز دارند (برای جداسازی ارتعاشات ریز لرزه ای با فرکانس پایین).
رویه:
الف اولین پد Hoan 100611 را مستقیماً روی دال بتنی قرار دهید.
ب یک ورق فولادی گالوانیزه داغ به ضخامت 3 تا 5 میلی متر (برش مطابق با LxWfootprint لنت) در بالای لنت اول قرار دهید. این ورق به عنوان یک تقسیم سازه عمل می کند.ج. پد دوم Hoan 100611 را روی ورق جداکننده فولادی قرار دهید.d. در صورت نیاز تکرار کنید (حداکثر 3 لایه روی هم). ورق‌های فولادی میانی تنش‌های فشاری را توزیع می‌کنند، از کمانش الاستومر جلوگیری می‌کنند و مجموعه را تحت بارهای بالا به صورت چرخشی پایدار نگه می‌دارند.

روش 4: لنگر کف با محدود کننده های محیطی
محدوده برنامه:برای ماشین‌هایی که در معرض ضربه‌های جانبی شدید و با سرعت بالا و نیروهای برشی افقی عظیم قرار می‌گیرند، مانند پرس‌های مهر زنی، قیچی‌های مهر زنی با سرعت بالا، و ماشین‌های آهنگری هیدرولیک الزامی است.
رویه:
الف لنت‌های Hoan 100611 را مستقیماً زیر قاب اصلی دستگاه طبق روش 1 نصب کنید تا فشرده‌سازی استاتیک و دینامیکی عمودی بسیار زیاد را انجام دهید.
ب محدودکننده‌ها یا «توقف‌های» مستقل و سفت و سخت فولادی را روی کف بتنی بلافاصله اطراف چهار گوشه قاب پایه دستگاه نصب کنید.
ج این محدود کننده های محیطی را با استفاده از پیچ های لنگر مکانیکی سنگین روی زمین محکم کنید.d. یک لایه از لایه لاستیکی با طول سنج بالا یا یک پد عمودی Hoan 100611 بین محدود کننده های محیطی فولادی و قاب دستگاه قرار دهید. این نیروها نیروهای اینرسی جانبی عظیم را در حین معکوس کردن ضربه جذب می کند و در عین حال از پریدن، راه رفتن یا واژگون شدن دستگاه جلوگیری می کند.

برنامه های کاربردی جهانی

سری Hoan 100611 در سراسر پروژه های صنعتی، تجاری و مهندسی سازه با شدت بالا مورد اعتماد است:
مراکز ماشینکاری CNC دقیق:ماشین‌های تراش، ماشین‌های فرز، آسیاب‌های حفاری، و ماشین‌های تخلیه الکتریکی (EDM) که به پایداری ابعادی زیر میکرونی نیاز دارند.
پرس های پانچ مهر با سرعت بالا:امواج ضربه ای داینامیک چرخه ای عظیم را جدا می کند، از دال گیاه محافظت می کند و از انتقال ارتعاش به دفاتر همسایه جلوگیری می کند.
ماشین آلات آهنگری پرس هیدرولیک سنگین:میخ های بار عمودی با دامنه بالا را جذب می کند و از فونداسیون در برابر ترک خوردگی ناشی از خستگی محافظت می کند.
تردمیل های ورزشی ورزشی:ضربه های مکرر ناشی از ضربه پا را جدا می کند و مانع از حرکت درام سازه ای شدید به سقف های مسکونی یا دفاتر مجاور می شود.
تجهیزات خمشی برشی:نیروهای مکانیکی برگشت فنری ناگهانی ایجاد شده در طول شکستگی صفحه فلزی و چرخه های خمشی با گشتاور بالا را جذب می کند.
اتاق های تاسیسات HVAC سنگین:چیلرهای آب چند تنی، برج های خنک کننده صنعتی و کمپرسورهای هوای سنگین روتاری را جدا می کند.
